covered hopper
2025年06月12日
carbon black hopper
この貨車は東部の友人から譲り受けた。実感的にできていると褒めたら、複数作ってあるからと手放してくれたのだ。Low-D車輪に替えて走行性能を向上させた。スクラッチ・ビルトかと思ったのだが、Weaver の 34ft covered hopper を切継いで40ftにしてあった。良く出来ている。
側面はいわゆる slabside である。普通のホッパは骨が外に出ているか、内側にあってリヴェットが見えているものが多い。これは全熔接で骨を内側に入れた構造で、文字通り slab（板）状である。
Canadian National はこの種のカーボンブラック専用のホッパ車をたくさん持っているようだ。
これも太い掴み棒を細くして塗装した。ハシゴはあまり気にならなかったので取り替えなかった。
ACIのlabelが貼ってある。これは1970年代のもので当時は海上コンテナにも貼ってあり、日本にもたくさん来ていた。しかし光学読取りというのは汚れには弱く、すぐに廃止されてしまい、その後は電波方式になった。
下のホッパ部分は木材を切出して作られて目止めしてある。素晴らしい仕上がりだ。途中の長さを伸ばした部分も木製の芯にプラスティック板を貼ったようだ。剛性感があり、安心できる。
掴み棒が細いと十分実感が出る。
2025年06月10日
epoxy casting による貨車
キットからの貨車の中にこの２輌のカヴァド・ホッパがある。間もなく完成する。これらは25年ほど前、カリフォルニアのSam から買ったものだ。サムは退職後自宅でカツミ製の貨車を測定し、原型を作った。シリコーン・ゴムで型取りをし、それにエポキシを注型してこの種の貨車を作っていた。始めは無蓋車であった。 大した数は作っていない。せいぜい50輌くらいだろう。
最初は e-bayを通して買い、それらはすぐ完成させた。他にはないかと聞くとカヴァド・ホッパを作ったという。送ってくれると言うのだが、たまたま San Jose で O scale の集まりがあって講演に行くからと伝えると、出店するから会おうと言う。
とても誠実な人で、奥さんのジュディも一生懸命手伝っていた。材質についてのアドヴァイスもすぐに取り入れてくれ、長く付き合えると思っていたが、間もなく亡くなってしまった。
下廻りとの寸法の食違いがあり、定盤の上で測定して削るべきところは削った。全プラスティック製は壊れやすいので、ブラス製アングルを貼り付けている。細かいものは全てブラスで作り直した。このエポキシ樹脂には filler が入っているのでそう簡単には壊れない。
どういうわけか、この２輌が20年以上未完のままだったので、一気に完成させることにした。ちょうど良いディカールがあったというのが、その大きな要素である。
2025年06月04日
プラスティック製貨車の改番
この模型の手摺、ハシゴをご覧戴きたい。こんなに太いのである。水平で遠くから見る限り、それほど太さは気にならない。しかし、この角度で上から見ると「勘弁してくれ。」と言いたくなる。奥行きがあるのだ。概して模型は上から見るチャンスが多いから目立つ。この貨車は先回採り上げた Weaver のカヴァド・ホッパだ。大きな数字で UP78698 と印刷されている。もう１輌同じ番号があるのでなんとかしたかった。同じ大きさのディカールがあったのだが、残念ながらそれは赤文字であった。
下地の薄いグレィは意外と硬い塗料なので、鋭い刃物で軽く撫でると黒文字だけ剥がせる。そうしておいて黒の塗料を細い筆で補えば行けそうな気がする。 ”8”の中を削って上の方を少し足せば ”0” になる筈である。
手摺を切り取って、Φ 0.5 の針金に取り換えるとこのような状態になる。本物はΦ19だろうから、1/48 では、0.4 mmになるが、これで許してもらう。かなりすっきりしている。この程度になるとプラスティックのオモチャという感じは無くなる。
ついでにこの貨車も手直しした。イタリア語でgraffitiと言うらしい。落書きのディカールがあったので貼ってみた。この種のグラフィティ・アートのディカールは各種あるし、描き方講座もある。
この写真は昨日F氏から送って戴いたものである。Detroit駅での撮影である。自動車輸送貨車に描かれたもので、graphic art と呼びたいそうだ。いずれすべてのプラスティック製品を作り替えることになるような気がしてきた。そういう意味でもこの種の貨車の数は減らしておきたい。
2025年05月19日
covered hopper の塗替
Weaver社（Quality Craft）のカヴァド・ホッパがたくさんある。一部は処分したが、まだまだある。この車輌の下廻りは10輌ほど金属製に改装し、一部は塗装を修正した。
4-bay（ホッパが4つある車輌）のプラスティック製下廻りは捨て、アフターマーケットで買った金属製のものに取り換えたのだ。実物の車輌はほとんどが 3-bay であるのに、製品はほとんどが 4-bay であるのは不思議だ。取り替えた 3-bay の金属製下廻りには、適度の質量と剛性があってとても良い。
困ったことにこのUP塗装は同じ番号が３輌あり、しかもその番号がかなり大きな文字である。ごまかしにくい。目立つので困っていた。ディカールの入っている抽斗を調べると、Burlington Northern がたくさんあった。安く売っていたものを買い込んでしまったのだ。ディカールの一部は処分したが、残りも消費すべきだと決心し、このカヴァド・ホッパを塗り替えることにした。
まず側面を磨き砂で磨って文字を消す。これは意外と大変である。文字の塗料が固く30分ほど掛かってこの程度である。飛び散ったものを掃除するのに苦労した。洗面所で始めたのは失敗であった。
rung (ハシゴの横棒)が太いので、ついでに取り換えた。細くすると、オモチャ的であったものが驚くほど実感的な模型になる。この種の接着はスーパーＸに限る。とても剥がれにくい。
金属部分はプライマを塗っておかねば、塗料が剥がれやすい。（右はハシゴが製品のまま、左は細い金属製に取り換えたもの。右の方の横棒だけは、あまりにもみっともないので細いものに取り換えてある。）
塗料は缶スプレイがあるが、霧が細かくないので一工夫せねばならない。適当な容器に噴出させてガスを抜き、シンナで薄めて吹き付ける。霧を細かくして奥の細かいところを先に塗る。エナメル塗料に比べて乾燥が速いので塗るのは難しいと感じる。
上下を組立てて、ディカールを貼れば出来上がりだ。実に良い感じで、全くプラスティック製車輛とは思えない仕上がりとなった。
この色は目立つので輌数が増え過ぎるのは問題だ。まだたくさんあるディカールを黒いタンク車に貼って消費しようと考えている。
4-bay（ホッパが4つある車輌）のプラスティック製下廻りは捨て、アフターマーケットで買った金属製のものに取り換えたのだ。実物の車輌はほとんどが 3-bay であるのに、製品はほとんどが 4-bay であるのは不思議だ。取り替えた 3-bay の金属製下廻りには、適度の質量と剛性があってとても良い。
困ったことにこのUP塗装は同じ番号が３輌あり、しかもその番号がかなり大きな文字である。ごまかしにくい。目立つので困っていた。ディカールの入っている抽斗を調べると、Burlington Northern がたくさんあった。安く売っていたものを買い込んでしまったのだ。ディカールの一部は処分したが、残りも消費すべきだと決心し、このカヴァド・ホッパを塗り替えることにした。
まず側面を磨き砂で磨って文字を消す。これは意外と大変である。文字の塗料が固く30分ほど掛かってこの程度である。飛び散ったものを掃除するのに苦労した。洗面所で始めたのは失敗であった。
rung (ハシゴの横棒)が太いので、ついでに取り換えた。細くすると、オモチャ的であったものが驚くほど実感的な模型になる。この種の接着はスーパーＸに限る。とても剥がれにくい。金属部分はプライマを塗っておかねば、塗料が剥がれやすい。（右はハシゴが製品のまま、左は細い金属製に取り換えたもの。右の方の横棒だけは、あまりにもみっともないので細いものに取り換えてある。）
塗料は缶スプレイがあるが、霧が細かくないので一工夫せねばならない。適当な容器に噴出させてガスを抜き、シンナで薄めて吹き付ける。霧を細かくして奥の細かいところを先に塗る。エナメル塗料に比べて乾燥が速いので塗るのは難しいと感じる。
上下を組立てて、ディカールを貼れば出来上がりだ。実に良い感じで、全くプラスティック製車輛とは思えない仕上がりとなった。この色は目立つので輌数が増え過ぎるのは問題だ。まだたくさんあるディカールを黒いタンク車に貼って消費しようと考えている。
2022年12月22日
続々々 covered hopperを作る
この3-bayは今までにないタイプである。市場にもあまり出ていない。ホッパのゲートの構造を変更した。その辺りはすべて壊れていたので、削り落としてそれらしく作り直す。car cyclopediaをよく見て、構造を頭に入れてから取り掛からないとむずかしい。
この種類のホッパ車の塗装は目立つものが多かった。このディカールはすでに入手が極めて難しい。"Jack Frost"は、日本語に置き換えにくい言葉で、批判を恐れずに言うと、”北風小僧”だ。寒さを持ってくる妖精である。最近公開された「アナと雪の女王��」にも出てくるらしい。アメリカでは有名な砂糖のブランドであった。最近は見ない。とにかくこの5輌の貨車を完成させれば、安達氏から買い受けた貨車のジャンクはすべて完成で、残りの部品を捨てられる。思えば長い道のりであった。ざっと140輌ほど組んだことになる。
2022年12月20日
続々 covered hopperを作る
この2‐bay hopper は前回お見せしたものに近いが、屋根が別のタイプだ。要するに別の屋根を切り貼りして作った。縦割りにして、幅を詰めたのだ。丸型のハッチが必要で、その数が足りそうもないから、3Dプリントによる生産は必須であろう。
下部のホッパは壊れているので、部品を作って直している。それほど難しいものではないが、既存のものと寸法を揃えねばならないから、注意せねばならない。板を大きめに切ってたっぷりとハンダを付け、ヤスリで調整する。このときのハンダは60％スズである。このジャンクは、細かい部品がほとんど付いていなかった。数十個の部品を手作りして付けることになる。楽しいが、時間が掛かる。同時に実物の構造調査に時間を掛けねばならない。
この種のホッパ車は意外と重い。表面積が大きいのと、鋳物をたくさん使うからだろう。ハッチは鉛合金の鋳物であった。その鋳物が肉抜きが少なくて重いのは、ハンダ付けの時に融かしてしまわないためだろう。
2022年12月18日
続 covered hopperを作る
アメリカ人が作ったブラス製車輌は、ほとんど例外なくべとつく。フラックスに塩化亜鉛水溶液を使わず、ペーストを用いているからだ。この2輌もその例外ではない。溶剤である程度内外を洗ってから、強力な洗剤と磨き砂で擦ると、多少ブラスの輝きが出る。緑青が出ているところもあるから、念入りに擦る。内側は洗いにくいので、リモネンを用いて大型の綿棒で拭いた。非常によく落ちる。ペーストの基材はリモネンの構成分子とよく似ているからだ。
筆者が最初にブラス工作の手ほどきを受けた先生はBill Melisである。彼もペーストを主に使った。最後に熱湯で洗うと言っていた。しかしこの長さの模型が入る鍋に入れて煮るのは大変である。
上のリンクにあるペーストは、温湯のシャワーで比較的簡単に落ちる。ところが、油性の松脂系のものはそう簡単には落ちないから、溶剤が必要である。
問題はハッチである。長いハッチは薄い銅板をプレスして作ってあるが、丸いのは無い。12個を旋盤で挽いても、形が揃うとは思えない。これも3Dプリントで作ることになるのだろう。とりあえず手持ちの部品を並べてみた。これらを全部付けるわけではない。
排出口の造作も作らねばならない。合計16個もある。目立つところだから、何らかの工夫が必要である。
台車は36インチの車輪を付けたBarber台車である。これはLow-D付きで用意してある。
筆者が最初にブラス工作の手ほどきを受けた先生はBill Melisである。彼もペーストを主に使った。最後に熱湯で洗うと言っていた。しかしこの長さの模型が入る鍋に入れて煮るのは大変である。
上のリンクにあるペーストは、温湯のシャワーで比較的簡単に落ちる。ところが、油性の松脂系のものはそう簡単には落ちないから、溶剤が必要である。
問題はハッチである。長いハッチは薄い銅板をプレスして作ってあるが、丸いのは無い。12個を旋盤で挽いても、形が揃うとは思えない。これも3Dプリントで作ることになるのだろう。とりあえず手持ちの部品を並べてみた。これらを全部付けるわけではない。排出口の造作も作らねばならない。合計16個もある。目立つところだから、何らかの工夫が必要である。
台車は36インチの車輪を付けたBarber台車である。これはLow-D付きで用意してある。
2022年12月16日
covered hopper を作る
修理途上、組立中のcovered hopper があといくつあるか調べている。おそらくあと5輌で終わりだろう。
その内の2輌は安達氏のところから来たジャンクである。かなり作りやすい。ある程度の部品もあるし、ノウハウも蓄積されている。今まで見たこともないタイプもあるが、なんとかなるだろう。それらはバラバラのものから組み始めたものだ。
これらの2輌は曲者である。これらはしばらく前、ニューヨークの集会で、製造元の息子から購入したものだ。外見はそこそこだが、中身はアウトである。全体を貫く背骨がないのだ。衝突するとアコーディオンのように長さが縮むだろう。仕方がないから、ホッパを少しずつ切り欠いて、3ｘ10 mmの角材を差し込み、ハンダ付けした。当然ながら、素晴らしい剛性がある。もう1輌はちょうど良いチャネルがあったので切継いで嵌めた。
車端は鉛合金の鋳物であったので外し、融かして重りにする。ブラスと洋白の角材で構成し、アングルを取り付けると出来上がりだ。ちょうど良い太さの洋白の角材が大量に手に入ったので、切り刻んで使っている。廃金属商から手に入れたのだ。
この4-bay covered hopper がどのタイプなのかは、長年調べているがよくわからない。Pullman-Standardの系統であることは分かる。しかしカタログに出ていないのだ。屋根の上もよく分からない。
その内の2輌は安達氏のところから来たジャンクである。かなり作りやすい。ある程度の部品もあるし、ノウハウも蓄積されている。今まで見たこともないタイプもあるが、なんとかなるだろう。それらはバラバラのものから組み始めたものだ。
これらの2輌は曲者である。これらはしばらく前、ニューヨークの集会で、製造元の息子から購入したものだ。外見はそこそこだが、中身はアウトである。全体を貫く背骨がないのだ。衝突するとアコーディオンのように長さが縮むだろう。仕方がないから、ホッパを少しずつ切り欠いて、3ｘ10 mmの角材を差し込み、ハンダ付けした。当然ながら、素晴らしい剛性がある。もう1輌はちょうど良いチャネルがあったので切継いで嵌めた。
車端は鉛合金の鋳物であったので外し、融かして重りにする。ブラスと洋白の角材で構成し、アングルを取り付けると出来上がりだ。ちょうど良い太さの洋白の角材が大量に手に入ったので、切り刻んで使っている。廃金属商から手に入れたのだ。この4-bay covered hopper がどのタイプなのかは、長年調べているがよくわからない。Pullman-Standardの系統であることは分かる。しかしカタログに出ていないのだ。屋根の上もよく分からない。
2022年12月08日
covered hopper を仕上げる
天気予報を見て、塗装の準備をした。とりあえず3輌を塗ることにした。磨き砂で洗って皮脂を取り、エアコンの吹き出し口に置けば、朝までに完全に乾いている。ミッチャクロンを吹いて、べとついているうちに塗るのが骨（こつ）らしい。
3輌の貨車を裏返しに置き、回転させながらどの角度から見ても塗り残しがないようにする。横に向けて斜めに保持し、同じように回転する。最後に正置して屋根の部品の隙間によく入るようにし、全体に薄く塗って出来上がりだ。この種の貨車はとても塗りにくく、手間がかかる。
天気が良いので、輻射熱で 40℃ 位になるから、夜まで放置すると固まる。
ディカールはF氏が譲ってくれた。このBORAXOのディカールは、今では貴重品である。長年探していた。古くなっているので、膜を厚くする薬品を塗ったら、少々厚くなり過ぎて、浮き上がった。細かく切れ目を入れて再度ソフナを塗ると落ち着く。適度なウェザリングを施すと出来上がりだ。この当時は連結器にも塗装をしていた。現在は法律で連結器、バネ、車輪、車軸、枕梁等への塗装は禁止されている。ヒビを見つけやすくするためだ。
3輌の貨車を裏返しに置き、回転させながらどの角度から見ても塗り残しがないようにする。横に向けて斜めに保持し、同じように回転する。最後に正置して屋根の部品の隙間によく入るようにし、全体に薄く塗って出来上がりだ。この種の貨車はとても塗りにくく、手間がかかる。天気が良いので、輻射熱で 40℃ 位になるから、夜まで放置すると固まる。
ディカールはF氏が譲ってくれた。このBORAXOのディカールは、今では貴重品である。長年探していた。古くなっているので、膜を厚くする薬品を塗ったら、少々厚くなり過ぎて、浮き上がった。細かく切れ目を入れて再度ソフナを塗ると落ち着く。適度なウェザリングを施すと出来上がりだ。この当時は連結器にも塗装をしていた。現在は法律で連結器、バネ、車輪、車軸、枕梁等への塗装は禁止されている。ヒビを見つけやすくするためだ。2022年12月06日
covered hopper に手を加える
先日の記事で紹介した貨車である。ホッパの裏には ”筋交い” があるがそれが何の脈絡もないところに付いている。この筋交いはホッパの滑り板を撓ませないように、骨を支えているのだ。骨としてアングルを斜めに切ってハンダ付けした。 本物は鋳鋼でできた丸みを帯びた部品で出来ているが、そこまでは凝らないことにした。
HOとは異なり、相手の板が厚いので炭素棒で付けた。狭いところに手が4本要るような面倒なハンダ付けだ。ハンダを余分に塗っておいて炭素棒で融かして固定する。汚いのはそのせいである。さっとキサゲで仕上げれば、全く問題ない。下側だから、そのまま塗ったとしても誰も気が付かないだろう。当鉄道では横から見えるものしか付けない。
貨車はシルエットが大切である。横から見たときに透けて見える部分に何らかの造作が見えるだけで、俄然実感が増す。正確である必要はない。それらしく影になって見えるだけで良いのだ。ブレーキ・アームとその支え板も、それらしく作ったが、覗き込むと正確には作っていないのが分かるかもしれない。それで良いのだ。ここに何もないと、非常に不可思議な感じがする。筆者は実物を見た印象が残っているから、余計に感じるのかもしれない。この斜めの支え板は引張りしか受け持たないので、薄い板である。
2022年11月24日
ジャンクの再生
この貨車は30年以上も、このままの形で放置されていた。ホッパ下部の部品がない。それだけを直せば良かったのだが、特殊サイズのチャネルが必要で、それが仕事を億劫にしていた。一念発起して部材を作り、その他の細かい部品を手作りした。もちろん連結器と背骨を結ぶ部材は、1.5 mm厚である。こうしておけば、ガシャンと連結しても全く安心である。カヴァド・ホッパというものは立派に見える貨車で、いつも何のディカールを貼るべきかと迷う。特にこの側面が三角に空いて居るタイプは1950年代のデザインであって、珍しい。すなわち、そのタイプを採用した鉄道会社は少なく、塗色、文字、ロゴなどすべて特殊である。手持ちのディカールの中で適合するものは少ない。アメリカの市場で探すのだが、思うようなものは見つからない。
この貨車は落下品らしく、細かい部品が紛失し、屋根が少し凹んでホッパが壊れていた。屋根は外して裏から押し上げると、ほとんど気にならない程度に直る。
貨車というものは、実物もあちこち凹んでいることが多く、全く気にならない。伊藤 剛氏のおっしゃる ”Authentic" である。
いくつかのディテール・パーツを作って足すと、世界で1台のカスタムモデルになる。こういうものをアメリカからの客に見せると、よだれを垂らす。複数あれば、1輌進呈すると飛び上がって喜び、次回行くと最大の歓待をしてくれる。
2020年05月17日
続 貨車の塗装
この青いホッパ車は1986年に目黒で安く買った。Toby製のブラス製品で、落下破損品を買ったのだ。ところが、長手方向が派手に壊れていて少し縮んでいた。切り外して叩き伸ばし、どちらかと言うと作り直した方が早いという状態であった。ともかく、30年以上掛かって修復し、見られる形になったが、側面には軽く凹みがあって、これは直せなかった。この凹みを伊藤 剛氏がご覧になると、”Authentic!"とおっしゃったに違いない。
底の排出口あたりの出来が良くなく、いろいろな資料を見て作り替えたが、気に入らなかった。15年ほど前、テキサスの男が、Weaverの車輛の上廻りに、韓国で作らせた3-bayの下廻りを嵌め込むというアフターマーケットを作った。筆者も10輌分ほど購入し、その殆どはプラスティック車輛の改造に使ったが、2輌はこのブラス製品に使った。微妙に寸法が異なるので、かなり苦労して切り継ぎをしている。全部スクラッチから作るべきであった。おそらく半分以下の時間でできたであろう。
この青は80年代末にアメリカで買ったスプレイである。今でもあるRust-Oleumというブランドで、たまたま閉店セールで1本50セントで買ったものだ。黒、グレイ、銀とか黄色は大量に買って、引っ越し荷物で持ち帰った。一部は飛行機でも持ち帰った。そういう点では、非常にユルい時代であった。すべて使い尽くしたが、青だけはこの貨車に塗る以外、用途が無かったので、30年全く封を開けていなかった。ガスが抜けているのではないかと心配したが、問題なかった。中で顔料が沈殿していて、撹拌のガラス玉がまったく動かない。動くまでかなり激しく振動させる必要があった。さらに数分間振って見た。最初は透明な液しか出なかった。ありがたいことに、その後調子良く青い霧が出るようになった。これはラッカ・スプレイではない。エナメル・スプレイでねっとりした塗料が噴出する。垂直面でも垂れず塗りやすいが、HO以下の模型には使いにくいだろう。塗膜がやや厚めであり、ディテールが埋まる可能性があるからだ。しかし、この種の大きな面のある貨車には、非常に適する。このエナメル塗料は不器用な平均的アメリカ人でも、まず失敗しないようにしてあるのだろう。固まるのに数時間を要する。朝塗って夕方取り込めばよい。つるつるぴかぴかに仕上がる。当鉄道の黒いタンク車数十輌は、ほとんどこのスプレイで塗った。ディカールを貼るのが容易で助かった。もちろん、あとで艶を抑えてある。
この貨車のディカールも実在しないから、参考にはならない。とは言え、無いとは言えない。本物の編成を見ていると、剥がれた部分にあり合わせのディカール（本物でも同様のものがある）を貼っただけのものをよく見るからだ。否定の証明は難しい。 興味深い動画がある。たまに見る風景だが、ここまでのものは珍しい。
2019年10月05日
MKT covered Hopper
このホッパ車はずいぶん前に紹介した。長らく色を塗れなかった。塗料も用意し、ディカールはDr.Yが作ってくださったが、上面のrunning boardが無かったのだ。入手した時の歩み板は気に入らなかった。加熱したプラスティック板を型に押し付け、印象を付けたものを張り合わせて構成してあったが、高さがおかしかった。足の長さが足らない、しかも本数が少ない。なおかつそれが弱い材料で、壊れた状態であった。
この歩み板を自家製エッチングで作るつもりであったが、ある事情で断念した。それは近々、むすこたかなし氏が解説されるはずだ。大きな "breakthru" が必要だったが、それができなかったのだ。むすこたかなし氏は筆者の経緯説明を聞いて、すぐに解決策を開発された。思わず膝を打つ、簡単で素晴らしい工夫である。これはエッチングの手法に大きな進歩をもたらすであろう。化学屋として、誇りに思うことである。
さて、金属製歩み板の製作でひっかかって10年ほど遅れたが、T氏が紙をレーザで切り抜く方法を紹介され、それを作ってもらった。エポキシ樹脂を薄めて沁み込ませてある。薄めるのは灯油である。シンナーで薄めると含まれているエステルが反応して固まりにくくなる。足はブラスで作り始めたが、今回の3Dプリンタが使えると気付き、お願いした。足の高さは完全に揃う。
スーパーXで貼り付ければ、完成である。色はMKTグリーンを入手してあった。BNグリーンとは異なり、広葉樹の若葉の色である。MKTとは、Missouri-Kansas-Texas鉄道のことだ。
2019年02月19日
LVM の Big John

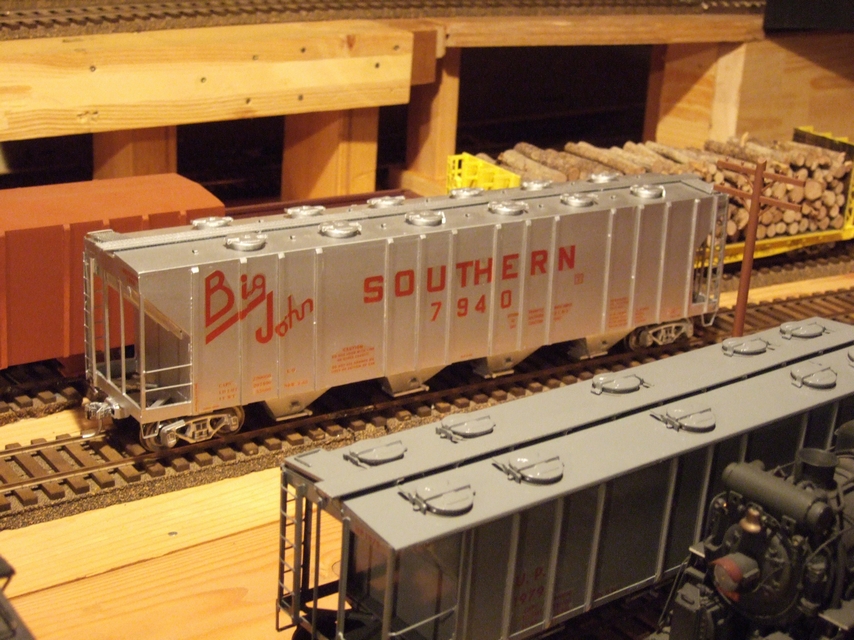

この貨車はエポックメイキングなものである。100トン積みのアルミ製ホッパ車はこれが最初である。Southern鉄道の発注により1963年に作られた。これらの模型はLVMのキットから作られた。二つ入手したので、何の問題もなく組まれるはずであった。ところが、部材の精度が極端に悪く、ブロックが直方体ではなかったし、側面の板がひどく湾曲して、矯正の方法が無かった。
20年ほど、キットの箱の蓋を開け閉めしただけで、終わっていた。一念発起して新規に作ることにしたが、使った材料はハッチの蓋だけである。あとはフル・スクラッチだ。
１輌目は20年ほど前に完成した。車体全体を無垢の木製にした。よく乾燥した材木（デッキの材料のカナダ産イェローシーダ）を正確にスライド丸鋸で切って作った。側面は航空べニアであり、連結部近辺はブラス製である。塗装してすぐ完成した（写真左）。その後多少のウェザリングを施したが、この写真では判らない。
よくできたと思ったが、無垢は重過ぎた。2輌目も削ってあったが捨てて、中空の箱にした。と言っても10 mm厚の板を組んだ箱である。これはさらに20年掛かって完成した。今回は台車まで塗った。優れたプライマであるミッチャクロンがあるからできることである。いずれ1輌目の台車も塗ることになる。
このような製作の場合、キット組みになるのか、スクラッチ・ビルトになるのかよく分からない。使ったのは図面とハッチの鋳物である。
ディカールはもう一組持っているので、いずれブラスで作ってみよう。それほど難しいものではない。最近は3Dプリンタがあるので、細かい部品は作れるからだ。構造体さえできれば、わけなく完成まで持って行ける。
2018年12月13日
covered hopper cars
最初に住んでいたところがUP沿線であったことも大きな要因だが、このカヴァード・ホッパが好きである。一体何輌あるのか数えたことは無いが、おそらく80輌以上あるだろう。ブラス製、木製、プラスティック製の混合である。博物館が開業したら、すべての roster（在籍表）を作らねばならない。
先回の大捜索で、ブラス製とエポキシ鋳物製がいくつか発掘された。その話をすると、友人が、
「dda40xさんのところには埋蔵金がありそうだね。」
と冷やかす。確かに、もうないと思っていても、再調査で数輌ずつ発掘される。
ブラスの定尺板の使い掛けもかなり出てきた。何枚か買ってきて一部を使い、それをどこかにしまって、忘れるのだ。戸棚の後ろの隙間から3枚も出て来たのには、さすがに驚いた。埋蔵金属は、確かにある。
さて、発掘されたホッパは時代がやや古い。1960年代の車輛だ。それらは、Locomotive Workshopの半製品、破損品である。アメリカで安く買ったものばかりである。
Car Cyclopediaを見ても見つからないタイプもある。そうなると、ごく適当にごまかして作るしかない。塗装して編成に紛れ込ませれば、誰も気が付かないものだ。手持ちのディカールの使える形にまとめてしまおう。
塗装するだけの生地完成の状態になったものが40輌ほどある。1日に10輌は塗れないので、かなりの日時を要する。これから天気が良い日を選んで、順に塗っていきたい。
先回の大捜索で、ブラス製とエポキシ鋳物製がいくつか発掘された。その話をすると、友人が、
「dda40xさんのところには埋蔵金がありそうだね。」
と冷やかす。確かに、もうないと思っていても、再調査で数輌ずつ発掘される。
ブラスの定尺板の使い掛けもかなり出てきた。何枚か買ってきて一部を使い、それをどこかにしまって、忘れるのだ。戸棚の後ろの隙間から3枚も出て来たのには、さすがに驚いた。埋蔵金属は、確かにある。
さて、発掘されたホッパは時代がやや古い。1960年代の車輛だ。それらは、Locomotive Workshopの半製品、破損品である。アメリカで安く買ったものばかりである。
Car Cyclopediaを見ても見つからないタイプもある。そうなると、ごく適当にごまかして作るしかない。塗装して編成に紛れ込ませれば、誰も気が付かないものだ。手持ちのディカールの使える形にまとめてしまおう。
塗装するだけの生地完成の状態になったものが40輌ほどある。1日に10輌は塗れないので、かなりの日時を要する。これから天気が良い日を選んで、順に塗っていきたい。
2018年11月11日
Ambroid の木製キット
アムブロイドは1960年代からこの種のキットを出している。HO も出ているが、Oゲージの模型の方が出来が良い。その違いはサイズから来るもので、HOの設計が拙いわけではない。木材にはある程度の粗さがあるので、HOではその粗さが相対的に大きく、消しにくいからである。
1980年代はこんな箱であった。1ロット1000箱ぐらいの製造である。精密に加工された木材が入っている。細かい部品はソフトメタルである。接着は当然 Ambroid Cement を使うのだが、かなり良く付く。水性ボンドを使うと木材が反る。エポキシはその点、問題がない。
airslide hopper の蓋を開けたところである。原寸大の図面とディカールが入っている。
最初は骨組みからである。この部分は木の板を正確に切ってあるから、直角ジグで正確に貼り付ける。その後は徐々に材料を切りながら、組んでいく。木製部品は、予めラッカ・サーフェサを塗って研いでおく。金属部品はバリを取り、そのまま付けられるか、確認する。全体の質量がいくつになるかを調べ、計算して補重する量を決める。この車種なら80 g位だ。
鉛を秤量して錘を作る。内部に取り付ける時には、ショックで外れないように押さえを作って、エポキシ接着剤で留める。場合によっては、鉄骨の切れ端を入れることもある。
これは骨組みを示したものである。床板は幅の広い、浅い溝が切ってあって、薄い板をそこに嵌めると連結器が付く部分ができる。薄いと弱いので、部分的にブラス板に取り換えても良い。
エポキシ接着剤を使って作り始めると、大体2週間かかる。固まるのに一晩掛かるからである。この種のキットはブラス製とは違って、ずっと連続して作ることができないことを承知していなければならない。だから、複数を同時に作ると効率が良いわけだ。
1980年代はこんな箱であった。1ロット1000箱ぐらいの製造である。精密に加工された木材が入っている。細かい部品はソフトメタルである。接着は当然 Ambroid Cement を使うのだが、かなり良く付く。水性ボンドを使うと木材が反る。エポキシはその点、問題がない。
airslide hopper の蓋を開けたところである。原寸大の図面とディカールが入っている。最初は骨組みからである。この部分は木の板を正確に切ってあるから、直角ジグで正確に貼り付ける。その後は徐々に材料を切りながら、組んでいく。木製部品は、予めラッカ・サーフェサを塗って研いでおく。金属部品はバリを取り、そのまま付けられるか、確認する。全体の質量がいくつになるかを調べ、計算して補重する量を決める。この車種なら80 g位だ。
鉛を秤量して錘を作る。内部に取り付ける時には、ショックで外れないように押さえを作って、エポキシ接着剤で留める。場合によっては、鉄骨の切れ端を入れることもある。
これは骨組みを示したものである。床板は幅の広い、浅い溝が切ってあって、薄い板をそこに嵌めると連結器が付く部分ができる。薄いと弱いので、部分的にブラス板に取り換えても良い。エポキシ接着剤を使って作り始めると、大体2週間かかる。固まるのに一晩掛かるからである。この種のキットはブラス製とは違って、ずっと連続して作ることができないことを承知していなければならない。だから、複数を同時に作ると効率が良いわけだ。
2015年05月06日
続 Atlas' covered hopper car
手元にあったMax Gray時代のカヴァード・ホッパと並べた写真である。いろいろなところが細かくできている。MGの時代は資料を与えなかったのだろうか。諸元と写真を数枚与えて、「作れ」と命じたのではないかと思う。製作は安達庄之助氏である。安達氏は手抜きする人ではないからだ。
上面のハッチの造作が異なる。MGの方は、ラッチを掛ける部分の構造が、実物を見ないで作られたように思える。残念だ。全体の寸法は正確だ。
裏面のホッパの補強は興味深い。Atlasはダイキャストで作るのでやりたい放題の表現である。MGの時代であれば、この部分は省略するであろうと思う。
車端のブレーキ装置は、Atlasではさすがによくできている。ブレーキ・シリンダからのロッドを受けるテコが実に実感的である。
カプラはKadeeそっくりである。上がAtlas、下がKadeeである。シャンクの長さが異なるので辛うじて識別できるが、よくぞここまで、と言うくらい完全なコピィである。意匠の点で訴えられないのだろうか。スプリングは異常に硬く、話にならない。よほどの力を加えないと首を振らない。仕方がないので、Kadeeのスプリングを二重に入れてみたところ、調子が良くなった。
上がKadee、下がAtlasである。Atlasは伝統的な左右の張り出しを持っている。ここが引っ掛かって、左右の復元をする。総じて良くできているが、走行性能は極めて怪しい。台車の出来も良くないが、ブレーキシュウが付いているのは良い。下廻りは総取替えが望ましい。
2015年05月04日
Atlas' covered hopper car
友人から預かっている貨車がある。Atlas製のカヴァド・ホッパである。2-Bayの古典的な形で、アメリカではセメントホッパという場合が多い。
預かった理由は、脱線が多いからである。見ると車輪が振れている。彼のレイアウトはゲージが多少広いところもあり、振れて狭くなった瞬間に、たまたま広い軌間にはまり込む可能性があるのだ。
Low-Dに取り替えることを条件に引き受けた。Atlasの台車は、車輪の厚いハイレイルにも対応する設計で、台車枠が広い。すなわち側面から見ると台車枠が、車体の側面に近い。ただでさえ、Oスケールは線路幅が2 mm弱広く、車輪厚さも多少は厚い。それに加えてこのせり出しでは見かけが相当悪くなる。また、台車枠が捻れない。すなわちイコライズしない。走行音が面白くないのだ。
しかも車軸は2 mm径で摩擦が大きい。かなりの量の潤滑油を保持しているが、ピヴォットには敵わない。
ボディ・ボルスタがないのは台車の心皿高さが高いからである。NMRAの規格から大きく外れている。どうしてだろう。他者の製品と互換性がない。仕方がないから、別部品のボディ・ボルスタを作って接着した。
台車はAthearnの高級なピヴォット台車（今は品薄である）に振り替えた。
Atlasの台車枠はよくできていると感じるが、いかんせん厚すぎる。横から見ると、黒いボルスタが上の方に飛び出している。バネも2本しかないのは残念だ。右はAthearnである。
預かった理由は、脱線が多いからである。見ると車輪が振れている。彼のレイアウトはゲージが多少広いところもあり、振れて狭くなった瞬間に、たまたま広い軌間にはまり込む可能性があるのだ。
Low-Dに取り替えることを条件に引き受けた。Atlasの台車は、車輪の厚いハイレイルにも対応する設計で、台車枠が広い。すなわち側面から見ると台車枠が、車体の側面に近い。ただでさえ、Oスケールは線路幅が2 mm弱広く、車輪厚さも多少は厚い。それに加えてこのせり出しでは見かけが相当悪くなる。また、台車枠が捻れない。すなわちイコライズしない。走行音が面白くないのだ。しかも車軸は2 mm径で摩擦が大きい。かなりの量の潤滑油を保持しているが、ピヴォットには敵わない。
ボディ・ボルスタがないのは台車の心皿高さが高いからである。NMRAの規格から大きく外れている。どうしてだろう。他者の製品と互換性がない。仕方がないから、別部品のボディ・ボルスタを作って接着した。台車はAthearnの高級なピヴォット台車（今は品薄である）に振り替えた。
Atlasの台車枠はよくできていると感じるが、いかんせん厚すぎる。横から見ると、黒いボルスタが上の方に飛び出している。バネも2本しかないのは残念だ。右はAthearnである。 2013年10月31日
続々 Green River
跨線橋から西を見ると、貨車の整備工場が見える。このあたりを走る貨車の大半はホッパ車だ。ナトリウム鉱山から運び出されるソーダ灰の輸送用である。一時期、1列車、2万5千トンという信じられない輸送をしていた。250輌もの貨車をつないで合計3万馬力の機関車が牽いていた。Tom Harveyはその機関士であった。週に2便のその特別列車に割り当てられた時の、彼の表情は今でも思い出す。任せておけ、という自信に満ち溢れていた。
貨車の交換部品である。雨曝しだが貨車も雨曝しなのだから良いのであろう。車輪、連結器は無塗装だ。法律で塗装が禁止されている。ひびが入っても見えないからである。手前にあるのは、連結器のショック・アブソーバだ。意外と大きなものである。白い四角いものはホッパの吐出口である。詰まりやすいらしい。水平に蓋が動くメカニズムは、ラックギヤがよく破損する。
少し北に移動して西を見ると給油施設がある。ピットもあって簡単な検査もできるようだ。電柱がたくさん立っている。照明が付いていて、夜間の作業を助ける。

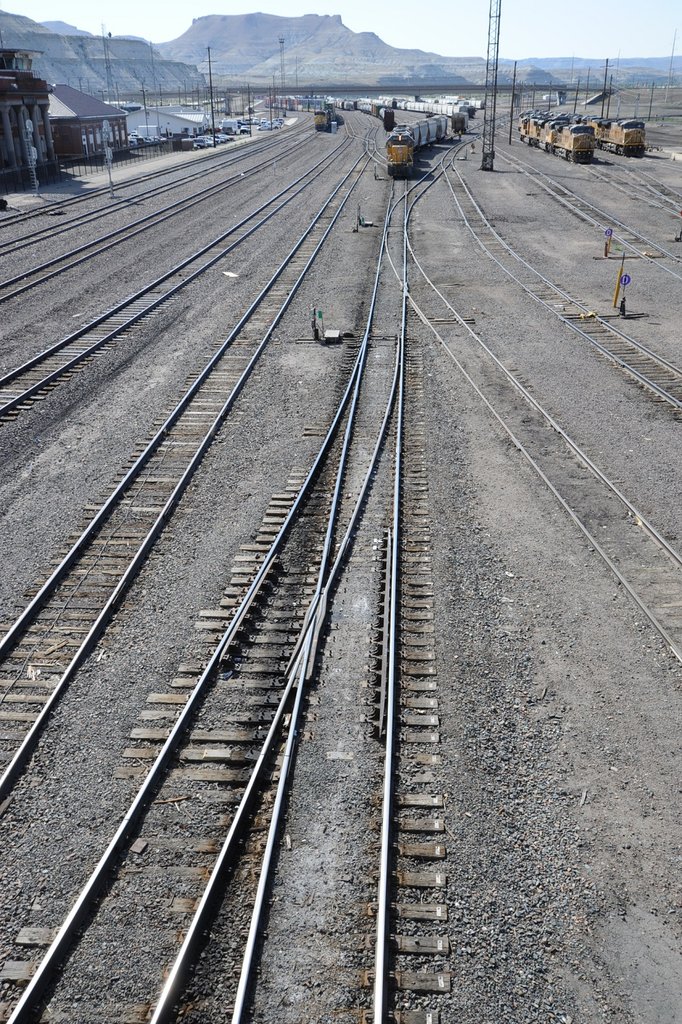

東を見る。側線のポイントである。フログは12番あたりであろう。ガードレイルが左右で非対称であるのは不思議だ。反位の方がフログに割り込む可能性が高そうに思えるが、どうだろう。こうして見ると、本物のフログの欠線部は狭い。模型でこれを見ることはProto48か87のみである。少しでも狭くできれば、見かけをずいぶん良くすることができる。拙ブログの記事があちこちで引用されているらしい。嬉しいことである。HOの既成のポイントをそのまま使って、調子良く走るとはとても思えない。非対称なフランジウェイはフログでの落ち込み軽減に役に立つ。
2013年10月25日
続々々々々々々々々々々 Ron を訪ねて
長い時間を掛けて機関車を見せてもらったあと、Ronが「貨車を見てくれ」と箱から出してきた。
この貨車はWeaverの4-bay covered hopperである。1輌30ドル以下の大量生産品である。筆者もたくさん持っている。梯子やステップが全てモールドされていて、線が太い。筆者のところでは一部取り換えたものもあるが、 それは破損品の修理に伴って部品を換えた程度だ。
この貨車には参った。歩み板には手を加えていないが、梯子全てを切り捨ててヤスリをかけ、針金でスケールに近い太さで再現してある。ブレーキ配管をして、床下の4-bayを切り離して3-bayにした。筆者はブラス製の床下に振り替えたが、それより数等出来が良い。
恐るべき腕である。細いプラスティックに正確に穴をあけ、きちんと曲げた針金を入れて接着してある。
ホッパの排出口周りの工作は実に手際が良い。
「なに、写真撮って来て、適当に作っただけだよ。」とは言うものの、このレベルの工作はなかなか出来ない。台車がプラスティック製で、車輪もプラスティック製である。
あまり転がりが良くない。いずれLow-D Wheelを買うよ。とは言ってくれた。少しサンプルを持っていたので提供した。

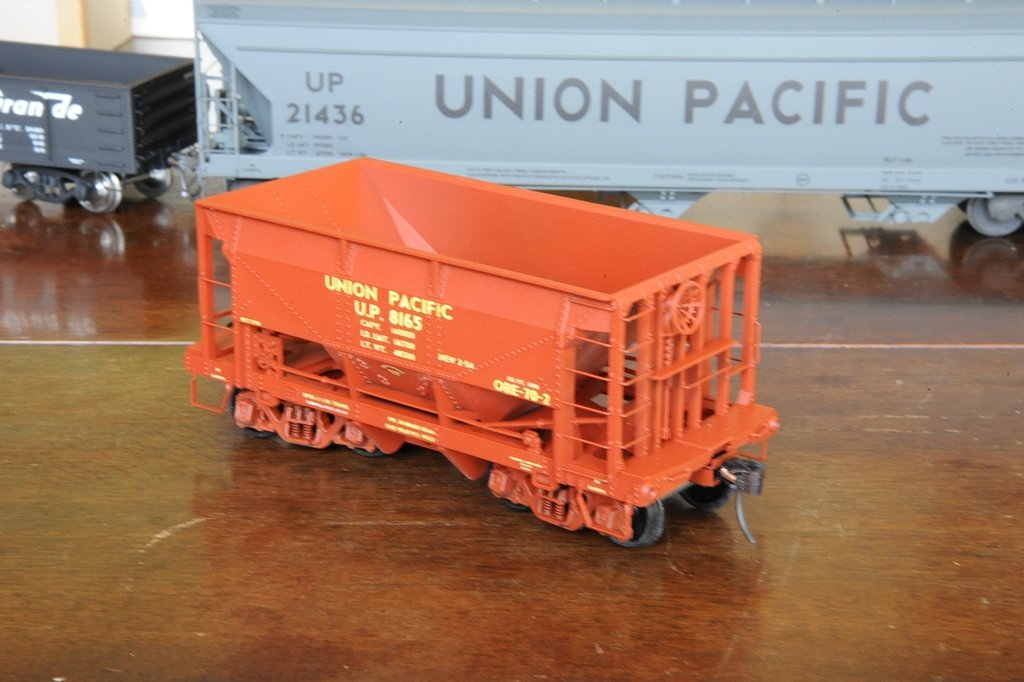

うっかりブレた写真しかないのをお許し願いたい。これはAtlasのore carである。安ければ1輌10ドルで買える。その梯子をすべて切り取って、針金にしてある。凄まじい労力だ。なんと50輌仕上げたと言う。毎日2時間やって半年掛かったそうだ。
寝室の脇にある机の上でやるのだそうだ。後の黒い貨車の車輪はLow-Dである。
「僕はみんなのようなワークベンチを持ってないんだ。」と言うので余計驚いてしまう。機械は一切なしで、全て手工具だけだそうだ。恐るべき腕である。
庭の畑の部分をつぶしてレイアウトルームを持つのが来年からのプロジェクトだと言う。横の芝生を畑にするそうだ。そうすれば工作室も完備するそうである。すごいことになりそうだ。
この貨車はWeaverの4-bay covered hopperである。1輌30ドル以下の大量生産品である。筆者もたくさん持っている。梯子やステップが全てモールドされていて、線が太い。筆者のところでは一部取り換えたものもあるが、 それは破損品の修理に伴って部品を換えた程度だ。この貨車には参った。歩み板には手を加えていないが、梯子全てを切り捨ててヤスリをかけ、針金でスケールに近い太さで再現してある。ブレーキ配管をして、床下の4-bayを切り離して3-bayにした。筆者はブラス製の床下に振り替えたが、それより数等出来が良い。
恐るべき腕である。細いプラスティックに正確に穴をあけ、きちんと曲げた針金を入れて接着してある。ホッパの排出口周りの工作は実に手際が良い。
「なに、写真撮って来て、適当に作っただけだよ。」とは言うものの、このレベルの工作はなかなか出来ない。台車がプラスティック製で、車輪もプラスティック製である。
あまり転がりが良くない。いずれLow-D Wheelを買うよ。とは言ってくれた。少しサンプルを持っていたので提供した。
うっかりブレた写真しかないのをお許し願いたい。これはAtlasのore carである。安ければ1輌10ドルで買える。その梯子をすべて切り取って、針金にしてある。凄まじい労力だ。なんと50輌仕上げたと言う。毎日2時間やって半年掛かったそうだ。
寝室の脇にある机の上でやるのだそうだ。後の黒い貨車の車輪はLow-Dである。
「僕はみんなのようなワークベンチを持ってないんだ。」と言うので余計驚いてしまう。機械は一切なしで、全て手工具だけだそうだ。恐るべき腕である。
庭の畑の部分をつぶしてレイアウトルームを持つのが来年からのプロジェクトだと言う。横の芝生を畑にするそうだ。そうすれば工作室も完備するそうである。すごいことになりそうだ。
2012年05月03日
続々々々々 St.Louis の鉄道博物館
この角が丸い貨車は牛乳輸送車である。当時各社が競ってこの種の保冷牛乳輸送車を作り、大都市近郊に配置した。歴史は知っていたが現物を見るのは初めてだ。ステンレス鋼製のタンクが、コルクで熱絶縁した車体に収められている。積荷のミルクは機械的に攪拌され、バターが分離するのを防ぐと共に、タンク清掃を容易にした。新鮮さが売り物であったので、急行列車に連結されて、都市の中心部に急いだ。だから、貨車のくせに、連結器の上にバッファがある。客車と連結することが前提になっているからだ。保冷能力は高く、1000 kmもの走行でも、温度上昇は僅か1度（華氏目盛で）であったそうだ。
この博物館にもDDA40Xがある。あまり保存状態が良くないので写真は撮らなかった。西部ではないので雨が多く、鉄は錆びやすい。しかし海岸から遠く、工場のばい煙も少ないので日本ほど錆びやすくはない。
最近は少なくなったこの種のホッパ車があった。いずれ絶滅する車種である。この機種はホッパ部分に楔形の溝があり、そこにヴァイブレイタを差し込み荷降ろしをする。振動で堅く詰まった粉体を流動させるのである。このヴァイブレイタが結構重く、重労働であり嫌われているのだ。2008年12月26日
100トン CD カヴァード・ホッパ
Weaver社の車輌の話を続けると1月以上掛かるのでここで一休みして、この車輌を紹介する。これは昨年のO Scale Westで見つけたものである。Pullman Standard PS-2 Center Discharge Covered Hopperだ。
誰が作ったのか、全く分からないが、かなりの手練の作品である。材料は有機ガラス(ポリメタクリル酸メチル）とPETフィルムだと思う。細いアングルは鉄板製だ。
有機ガラスで作ったかなり丈夫な骨組みの上に、Vacuum Formingした薄い板を貼り付けてある。大量生産を前提に、手順をよく考えた作品である。50輌ほどが山になっていて、1輌$10という値がついていた。埃も積もっていて、ちらりと見ただけではその価値は分かりにくいので、全く売れなかった。
おそらく、故人の作品の山を家族が処分したのであろうと思われる。連結器つきでこの価格なら買うべし、と2輌購入した。もっと買っておけばよかったと後悔した。残りはあのまま粗大ゴミになってしまったのだろうか。
製作者はプラスティック業界人であったと思われる。いろんなところで、なるほどと思わせるプロのテクニックが散見される。
手摺は薄鋼板製なのでブラスより細く出来て有利である。実に繊細である。多少の補修をしてBN塗装にした。ディカールのミスプリントも気にならない。しかし、ラニングボードの高さは気になる。何とかしたい。
2008年12月24日
続 Quality Craft のプラスティック貨車
これはACF の 4-bay Covered Hopper である。発売された時の塗り分けは筆者の好みではなかったので塗装を一部はがして塗り替えてある。塗料、ディカールともTrans Pacificから戴いた。この車輌も全部の塗料をはがすのは大変なので、文字の入っているところだけ、こすってはがした。元の文字の廻りに多少の段差が出来るので、それを緩和するために#1500の耐水サンドペーパで水研ぎした。このような滑らかな大きな面に文字がある場合は簡単である。
これはWeaver社の発売したそのままの車輌である。かなり珍しい車輌のようだ。日本ではまず見ないLOGOである。これもいずれ塗り直すことになるだろう。この4-bayのホッパや2-bayホッパは発売当初に大量に購入した。当時は社長のウィーヴァ氏が「日本で売ってくれ」と言うので、代理店のような立場になったが、たちまち市場が飽和して辞退した。あれから20年経つ。
Weaverは「アメリカ製」にこだわっている。一部のブラス製品は輸入であるが、主力の貨車、客車は完全なアメリカ製である。「安易に中国に作らせている会社とは違い、全て自分の目が届くところで仕事をさせている」と、社長は胸を張った。

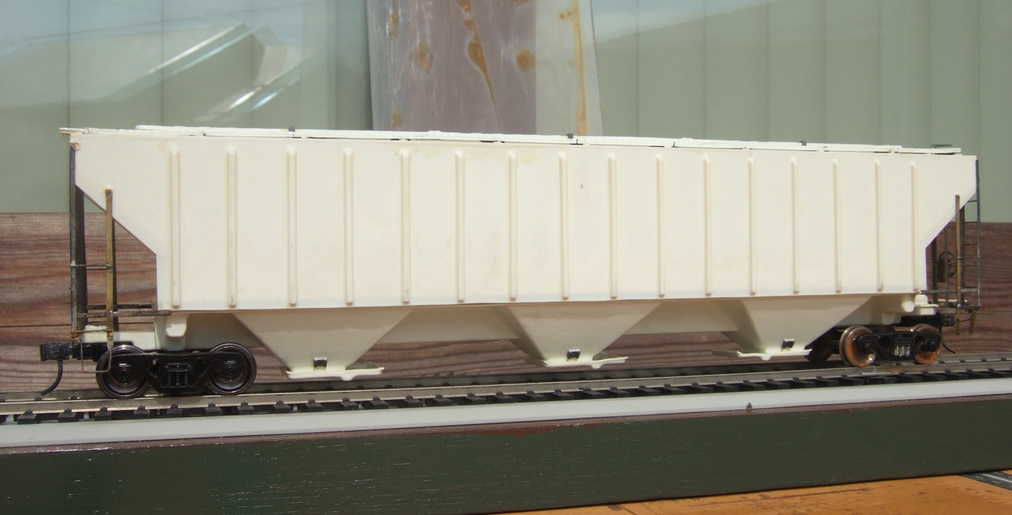

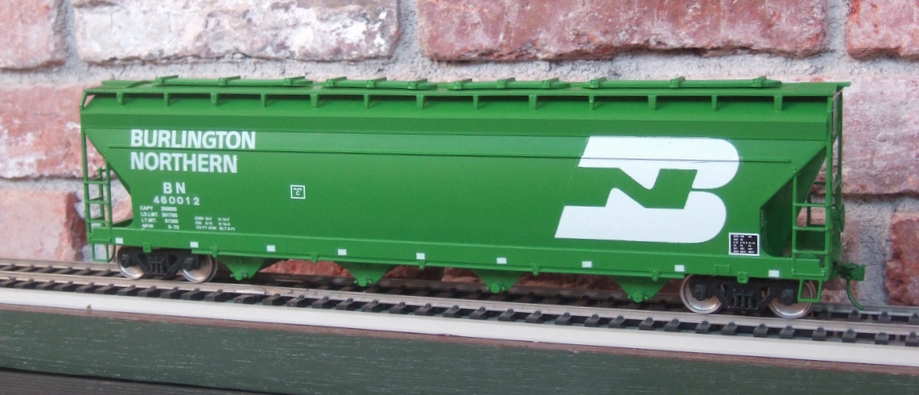

Weaver社は4-bayしか出していないが、実車は3-bayの方がはるかに多い。だから、それが欲しい客を狙って、アフターマーケットとしてウェイトを兼ねたブラス製の3-bayの床板を売り出した会社があった。面白いプロジェクトであった。筆者もたくさん買った。かなり儲かったと聞いている。
2008年12月14日
Quality Craft のキット
Weaver氏は1965年頃からこの手のキットを売り出していた。クラフツマン・キットと呼ばれた。いわゆる割り箸キットである。完成させるのは大変な手間が掛かる。しかし、完成すると「自分で作った」と自慢できるキットである。事実、ウィーヴァ氏は、このQuality Craft ブランドのキットの箱に、You can say, "I built it.”と書いていた。ディカールが気に入って買ったようなものだが、このディカールを貼るのは大変難しかった。いくつかに切って貼ったように記憶する。後にこれと同じ柄のプラスティック製のビルボード・リーファが他社から出ている。
筆者はこのキットを次から次へと購入し、ほとんど完成させた。全部で数10輌あるだろう。作り方は大体同様で、Bass Woodで出来た部材にラッカ・サーフェサをしみ込ませ、それをスティール・ウルで磨く、これを二回繰り返したあとで専用の接着剤で組み立てる。組み立ててから、さらにサーフェサを吹きつけ全体を磨く。

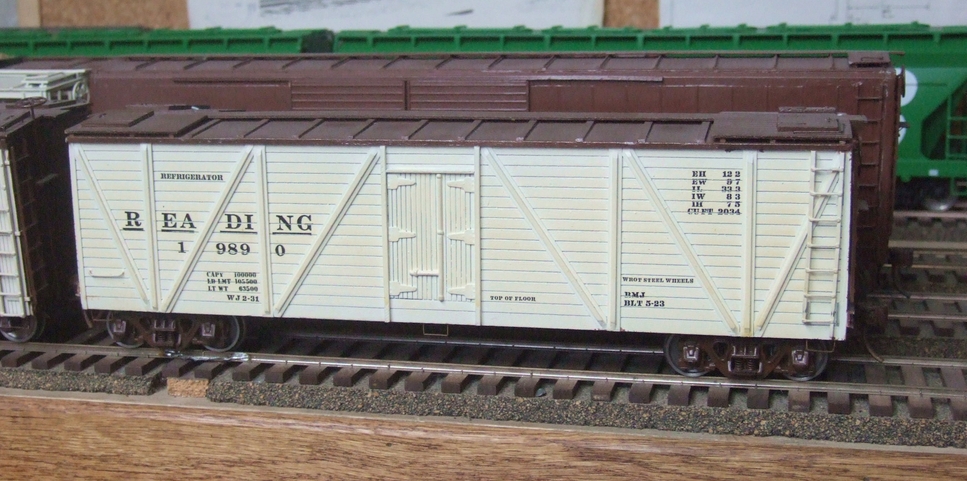

小物部品はホワイトメタルと鉄線である。ブラス線ではないところがアメリカ製である。適当に補重して連結器をつけて塗装する。下地処理が完璧であると木製とは思えない。細いアングル、チャネルも全て木製である。完成後30年は経っているが、かなり原型を保っている。これは事故車で、ひびが入っている。木製であることを強調するために登場させた。車輪が光っているのはご容赦を願いたい。取り換えてから塗ってない。近々車輪を塗る予定である。
2007年10月28日
キットは買ったが……
この貨車はスクラッチビルドになるのだろうか。これは30年くらい前に手に入れたLVMのキットで、Lykens Valley Modelsは当時としては最先端の貨車を次々とリリースしていた。全部で20輌くらいは買っただろう。この手のキットは割り箸キットとも呼ばれる Craftsman Kit で、図面と素材が入っている。主要な部材は所定の寸法に切ってあることもある。
箱を開けてみると、木材の質はあまり感心しない。松系の材で脂が多く、また、直角が出ていないものもあった。躯体を作るブロックが直角でないと、車体全体がゆがむ。それは捨てて、よく乾燥した材から、直角が出るスライド丸鋸でブロックを切り出した。サイドは航空ベニアがあったので、それを使った。エポキシ樹脂で固めて目止めし、念入りに研ぎ上げた。買い置きの角材で補強部材をつくり、アングルはブラスで作って置き換えた。添付の角材は寸法が怪しく、端のほうは妙に細かったりしたので捨てた。下廻りは新製である。
さてこれは、キットを組んだのか、それともスクラッチ・ビルドになるのか。自分でも分からぬ。キットの中で使ったのは図面とハッチの鋳物だけである。
2輌作ったが、一輌は作り方を変えた。下地塗料のまま、ここ10年昼寝している。写真の左奥にある茶色の車輌である。そろそろ完成させねばならない。イナ＠ペン氏のブログに最近の写真が紹介されているので、それを参考に最大限のウェザリングに挑戦してみようかとも思っている。
