boxcar
2026年02月16日
boxcar（5）
このディカールは以前にも貼った。その時の塗色が良くなかったようだ。前回使った塗料はQuality Craft（のちのWeaver）製で、彩度が低く赤味が少なかった。このWest India Fruit and Steamship社が大好きな友人 F氏が、「色が違う！」と御不満なので、もう一輌作ったのだ。
今回は Floquil のboxcar red である。これなら赤味が強く、彼にも満足して貰えるだろう。WIF&SSは西インド諸島すなわちキューバ、ハイチあたりからフロリダへとバナナなどを運んでいた会社なのだ。東部の都市にも直接運んでいた。また、米本土から島への貨物輸送の大半を引き受けていたが、1962年のキューバ危機以降貨物が激減し廃業した。
彼から来たディカールは pressure sensitive、 要するに押し付けて圧着する、いわゆるインレタであった。あまり経験がないので聞いてみると、ディカール用紙に圧着したものを水に入れて貼れば良いのだそうだ。なるほどと感心した。やってみると非常に具合がよく安心した。
もうこれでボックスカーを作ることは無いと思っていたら、また1輌来てしまった。故人の作り掛けを、「どうぞ」と渡されてしまったのだ。筆者の好きではない細密モデル Intermoutain製であった。細かい部品はほとんど紛失しているのが幸いである。気楽に作って楽しもう。車体が薄いプラスティック製なので軽くて弱い。金属製の箱を中に入れるつもりだ。どのディカールを貼るか考えねばならない。
2026年02月14日
boxcar（4）
MKTとはMissouri, Kansas, Texas である。最後の二文字を続けて発音するとケイティとなり女性の名前 Katharine の愛称となる。
文字通りこの３州を結ぶ鉄道でかなり大きな鉄道会社である。最近の貨車の塗り色は４通りあり、このミカン色、純黄色、朱色に近い赤、緑色である。緑は黄緑に近い色で、よく目立つ。テキサスに行くとよく見た。その中でこのミカン色がとても目立ったので、いつか我が鉄道にも登場させたかった。
車体は例によって日米の混成である。屋根板はプラスティック・キット用が安売りされていたのを買っておいた。ハシゴは継ぎ足しと純正品が混ざっている。
貨車は屋根さえ良く出来ていれば、ほとんど誰も文句を言わないものだ。そういう点ではプラスティック製屋根は良い買い物だった。ただし剛性は無いものと考え、内部のアングルは厚いものを使った。縦のリヴェットの裏には細いアングルを貼り、握られたときに潰れないようにした。最近貨車の剛性のことを書いたところ、そんなことは考え過ぎだろうと言う意見もあった。しかしこれは看過できないことなのである。この貨車は 450 g以上あり、片手で持つと補強が無ければ薄い側板が凹む可能性がある。
この種の貨車の側板は 10ミル（0.25 mm）しかない。元々は木製の箱に貼り付ける構造なので、板だけでは全く機能しないほど弱いのだ。
2026年02月12日
boxcar（3）
Monon鉄道については以前触れた。小さな鉄道であって貨車の数も少なさそうで、3桁の数字で収まるようだ。このディカールも古く、保護剤を塗ってもこの程度であった。これを剥がすか、それとも酷くウェザリングしてごまかすか、迷っている。
車体は日本製の板とLobaugh の屋根板である。床板は例によって1 mm板とチャンネル。肋骨は3Dプリントで作った部品を貼った。床下器具も3Dプリント で作ったものを貼った。妻板の部品は日本製の部品を適当に組み合わせた。ハシゴはブラス製部品の短いものを継ぎ合わせて作った。妻の部分をよく見ると継ぎ目があるのが分かるだろう。折れないようにブラス線を内側に貼ってある。
この貨車も剛性が高く、握った時の感触がとても良い。プラスティック製の車輌ではこうはいかない。

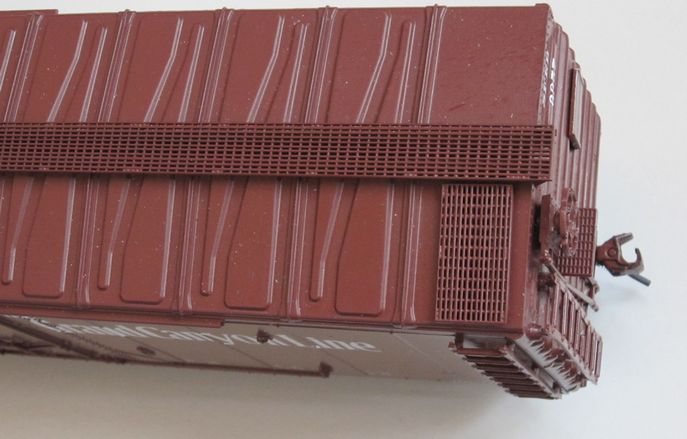

屋根上のラニングボードは透けて見えるタイプを奢ってある。これは価値のある部品だ。これが付いているだけで安物の貨車の価値が数倍上がるような気がする。少し遠くから見ても透けているのが分かると、ゾクゾクするのだ。一部は3Dプリントで作って貰った。作者のO氏には感謝する。
2026年02月10日
boxcar（2）

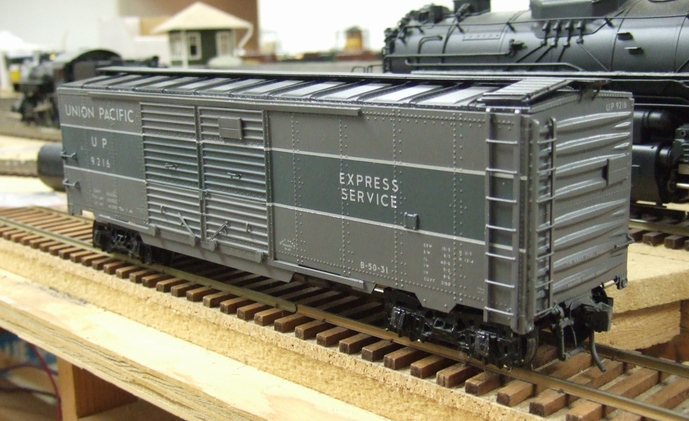

これは側面はアメリカ製のコーラ缶の再生品、妻板は日本製、屋根はアメリカのLobaughのジャンク、床板は日本のブラス・スクラップを切って作った。背骨は厚いチャネル材があったので貼り付けた。側面は鉄板で堅い。それ以外は強度の全くない薄板なので、内部には太いアングルの骨を入れてある。50-ft車は大きくなった分、強度が不足する。特に握られた時の剛性は大切だ。40-ftと同じ作りでは駄目なのだ。
屋根は裏にレールを２本貼り付けて堅くしてあるから押しても大丈夫だ。そういうわけで車体の質量は1.4倍になった。
文字は印刷してあったのでそれをマスクし、調色したプルマン・グリーンを塗った。珍しく大変うまく行ってほとんど境目が分からなくなった。
筆者はこの貨車が好きで2輌目である。できればもう少し欲しいがまず出てくる可能性は無いだろう。
2026年02月08日
boxcar（1）
ボックスカーを5輌仕上げた。どれも板から組んだ。屋根板、妻板、側板のジャンク（日本製、アメリカ製、韓国製？）をたくさん持っていたから組合わせてできるものを完成させ、残部品を捨てることにしたのだ。完成の可能性がない部品はかなりたくさんあり、部品棚を埋め尽くしているがすべて地金として処分することにした。
ディカールも貼れるものを選んで、前処理をして臨んだ。古い物は割れて流れてしまうので、表面を膜で覆って流れないようにする。
塗料も在庫を調べて辻褄のあうものを選んだ。
一番の問題は屋根上のラニング・ボードだ。網目状の透けるものをある程度持っていたのでそれを貼った。側面のハシゴを登った先は握り棒がある。それを実感的に処理したい。これは意外と難しい。
床板はどれも（ t 1 のブラス板 ＋ チャネル）で剛性が大きい。落としてもそう簡単には壊れない。 妻板のディテールや床下は最小限である。レイル上に載っている状態で見えるもの以外、付けないという原則で作った。

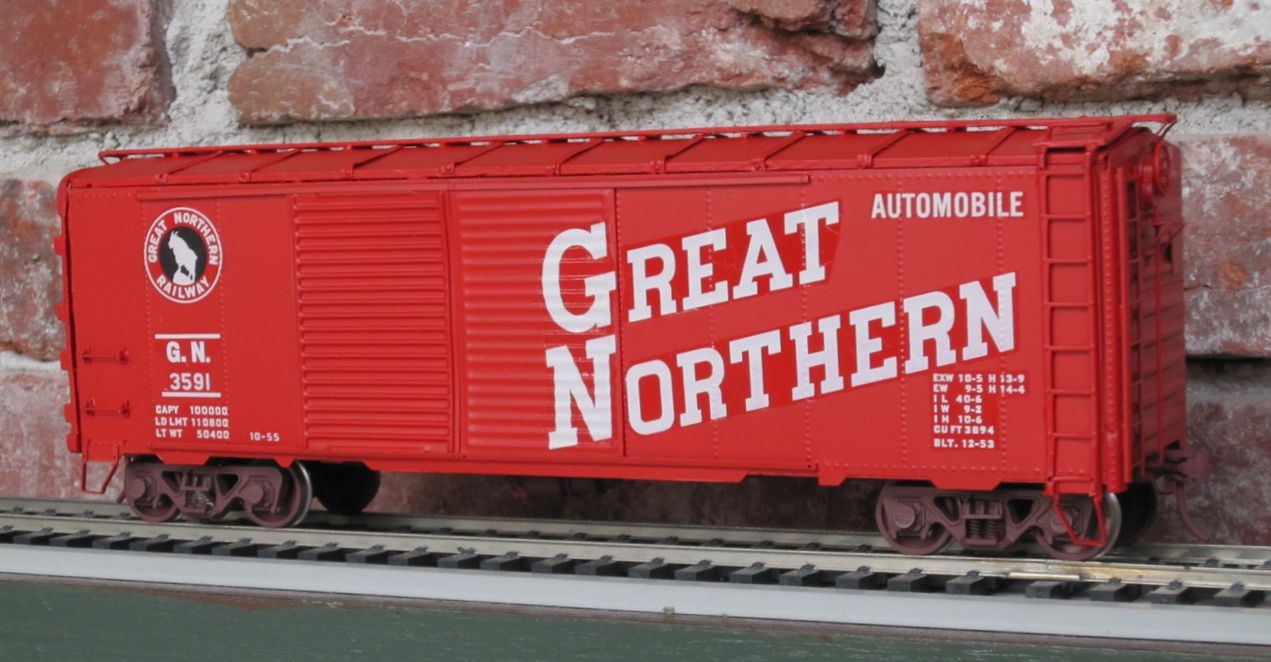

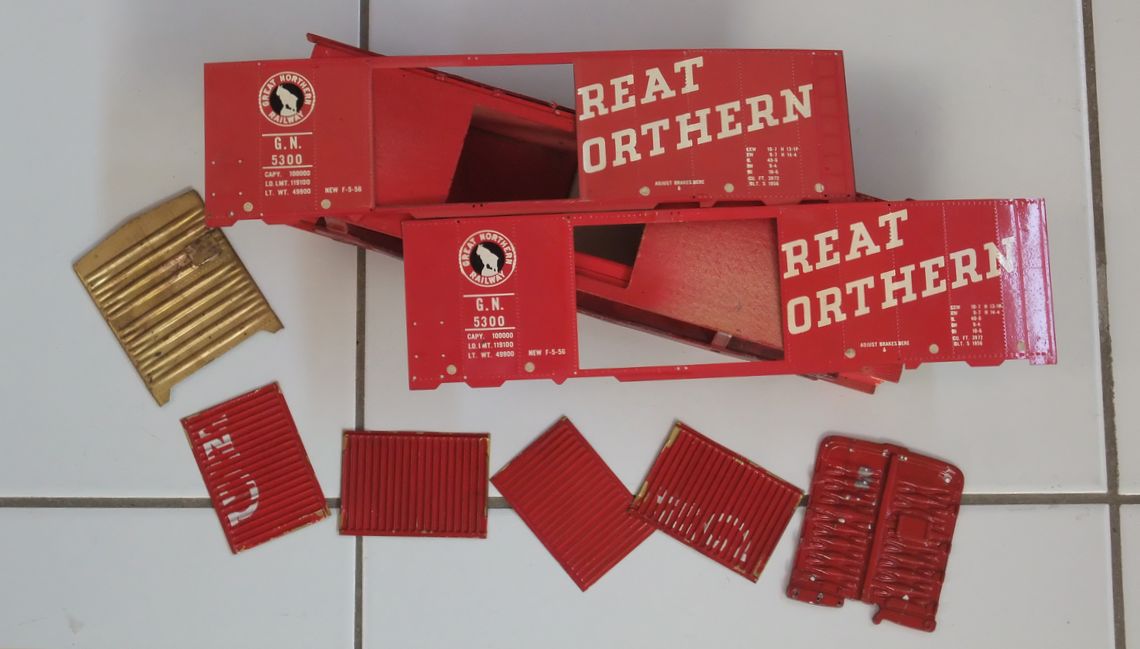

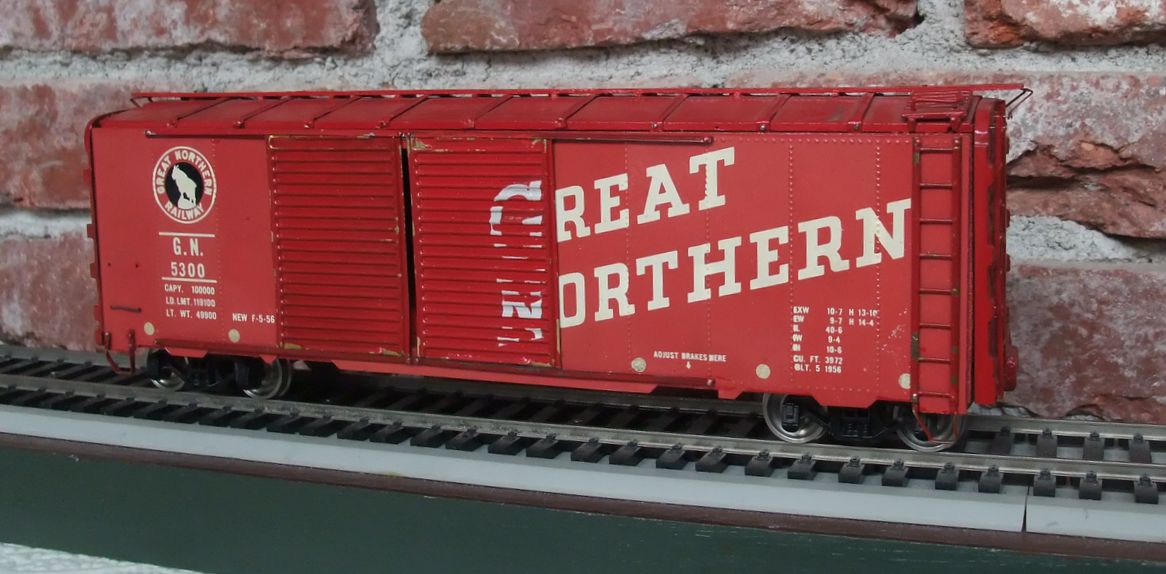

このGN塗装は以前から興味のあった ”PC”表記を貼りたくて選んだ。Pullman compartmentalizer の意味だ。後ろの語は6音節もあって発音しにくい。前の方のパを強く言う。あとはむにゃむにゃで十分だ。コパメダライザと聞こえる。二つ目の t は d の音に近い。この言葉は綴りミスが多いと感じる。
貨車の車内に移動式の仕切りを付け、混載貨物の荷崩れを防止する装置を付けているという意味である。プルマンが開発して特許を得たものを採用しているわけだ。
細かい数字その他はディカールが壊れてしまって後廻しとなった。いずれ貼り足すことにした。
ディカールも貼れるものを選んで、前処理をして臨んだ。古い物は割れて流れてしまうので、表面を膜で覆って流れないようにする。
塗料も在庫を調べて辻褄のあうものを選んだ。
一番の問題は屋根上のラニング・ボードだ。網目状の透けるものをある程度持っていたのでそれを貼った。側面のハシゴを登った先は握り棒がある。それを実感的に処理したい。これは意外と難しい。
床板はどれも（ t 1 のブラス板 ＋ チャネル）で剛性が大きい。落としてもそう簡単には壊れない。 妻板のディテールや床下は最小限である。レイル上に載っている状態で見えるもの以外、付けないという原則で作った。
このGN塗装は以前から興味のあった ”PC”表記を貼りたくて選んだ。Pullman compartmentalizer の意味だ。後ろの語は6音節もあって発音しにくい。前の方のパを強く言う。あとはむにゃむにゃで十分だ。コパメダライザと聞こえる。二つ目の t は d の音に近い。この言葉は綴りミスが多いと感じる。貨車の車内に移動式の仕切りを付け、混載貨物の荷崩れを防止する装置を付けているという意味である。プルマンが開発して特許を得たものを採用しているわけだ。
細かい数字その他はディカールが壊れてしまって後廻しとなった。いずれ貼り足すことにした。
2025年10月10日
boxcar の製作
かねてより工事中の boxcar群が完成に近づいて来た。ハンダの使用量が尋常でなく多い。オリジナルは木製の箱を作ってその上に金属板を貼る方法であったので、外被の金属板は飾りに過ぎなかった。全金属製にしたからにはそれ自身で強度を保つようにせねばならない。
側板の厚さが無いので内部に細かくリブを入れて強度を確保した。また屋根を押すと簡単に凹むから、レイルを切った骨を2本付けて丈夫にした。塗装してから潰れると悲惨なので、それを回避するためである。
さらに床板も薄いと連結時に潰れそうなので、ジャンクの 1 mm板を使った。
車重の標準の 355 gを100 gも上回った。材料がふんだんにあるとこうなる。走りは重厚である。こういう車輌群を20輌ほどつないで、連結作業をすると、質量が大きいので衝撃で台枠が弱いとめり込んでしまう。連結器はKadeeの金属製以外の製品は耐えられない。
5輌の作りが全て異なるので共通部品はほとんどない。全て現物合わせで作るので効率が悪い。ボルスタ高さをジグに合わせて調整し、ハンダ付けする。穴をあけネジを切って台車を付ける。連結器を付けると生地完成だ。ブラスの色が美しい。
他の貨車とあわせて15輌ほど同時に作っているので、台車が足らなくなってきた。3Dプリントで増産せねばらない。
最近は廃品回収業の店にあまり行っていない。銅、ブラスの価格が今まで聞いたこともないような水準で推移している。比較的綺麗な板をよく世話して貰っていたが、品薄のようだ。
1.5 x 4、2.5ｘ2.5、1ｘ2.5 などの角線を大量に持っている。ご希望の方には廉価でお譲りする。最近はこの種の材料が手に入りにくいそうで、クラブの会員にお分けしている。
側板の厚さが無いので内部に細かくリブを入れて強度を確保した。また屋根を押すと簡単に凹むから、レイルを切った骨を2本付けて丈夫にした。塗装してから潰れると悲惨なので、それを回避するためである。
さらに床板も薄いと連結時に潰れそうなので、ジャンクの 1 mm板を使った。
車重の標準の 355 gを100 gも上回った。材料がふんだんにあるとこうなる。走りは重厚である。こういう車輌群を20輌ほどつないで、連結作業をすると、質量が大きいので衝撃で台枠が弱いとめり込んでしまう。連結器はKadeeの金属製以外の製品は耐えられない。
5輌の作りが全て異なるので共通部品はほとんどない。全て現物合わせで作るので効率が悪い。ボルスタ高さをジグに合わせて調整し、ハンダ付けする。穴をあけネジを切って台車を付ける。連結器を付けると生地完成だ。ブラスの色が美しい。
他の貨車とあわせて15輌ほど同時に作っているので、台車が足らなくなってきた。3Dプリントで増産せねばらない。
最近は廃品回収業の店にあまり行っていない。銅、ブラスの価格が今まで聞いたこともないような水準で推移している。比較的綺麗な板をよく世話して貰っていたが、品薄のようだ。
1.5 x 4、2.5ｘ2.5、1ｘ2.5 などの角線を大量に持っている。ご希望の方には廉価でお譲りする。最近はこの種の材料が手に入りにくいそうで、クラブの会員にお分けしている。
2025年08月15日
アメリカ製の金属外被キット
Athearnをはじめとする boxcar の大量生産は1950年あたりから始まった。そのピークは1960年あたりで、その後は急速に衰えた。
この会社の発音はェアサンに近い。太字を強く発音する。エイサンだと主張する人もいるがそれはイギリス音であり、アメリカではこのように発音する。筆者の知人にもこの名前の人が居たから、発音は間違いない。

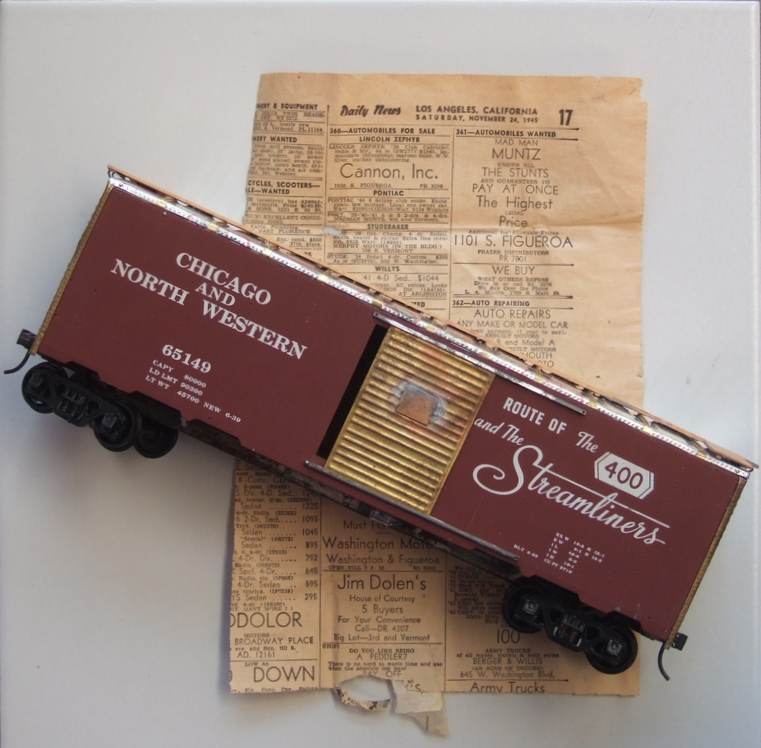

戦後すぐはコカコーラの空き缶の裏に塗装して文字等を印刷して売っていた。次はアメリカ製の 0.25 mm（1/100 インチ）ブラス板にリヴェットを打ち出し、塗装して売った。そのうちに、日本にブラス製のプレスした側板を注文すれば安上がりだと気が付いた。安達製作所製で、板厚は0.30 mmになった。多少厚くなって安心できる。その模型は木製箱（ 約 4 ｍｍ厚）に外板を張るようになっていたので、木部に剛性を負担させ、わしづかみで持てたのだ。金属板だけではめり込む可能性があり、不安である。
さて、この写真を見て戴きたい。UPのヘラルドがシルクスクリーンの印刷ズレでおかしくなっている。こういう失敗作を10枚ほど、安く手に入れた。剥がしてしまって別の会社にしてしまったものもある。2枚一組になっているので、半分に切り離すのだ。あるいはヘラルド部分だけをうまく剥がしたりして平滑にすれば、新しいディカールを貼れるだろう。
そう思って買ったが、全て別の会社の塗装になった。木箱に貼ったものもあるが、先回のように骨を入れて剛性を稼いだものもある。
この会社の発音はェアサンに近い。太字を強く発音する。エイサンだと主張する人もいるがそれはイギリス音であり、アメリカではこのように発音する。筆者の知人にもこの名前の人が居たから、発音は間違いない。
戦後すぐはコカコーラの空き缶の裏に塗装して文字等を印刷して売っていた。次はアメリカ製の 0.25 mm（1/100 インチ）ブラス板にリヴェットを打ち出し、塗装して売った。そのうちに、日本にブラス製のプレスした側板を注文すれば安上がりだと気が付いた。安達製作所製で、板厚は0.30 mmになった。多少厚くなって安心できる。その模型は木製箱（ 約 4 ｍｍ厚）に外板を張るようになっていたので、木部に剛性を負担させ、わしづかみで持てたのだ。金属板だけではめり込む可能性があり、不安である。さて、この写真を見て戴きたい。UPのヘラルドがシルクスクリーンの印刷ズレでおかしくなっている。こういう失敗作を10枚ほど、安く手に入れた。剥がしてしまって別の会社にしてしまったものもある。2枚一組になっているので、半分に切り離すのだ。あるいはヘラルド部分だけをうまく剥がしたりして平滑にすれば、新しいディカールを貼れるだろう。
そう思って買ったが、全て別の会社の塗装になった。木箱に貼ったものもあるが、先回のように骨を入れて剛性を稼いだものもある。
2025年08月13日
続 boxcar を作る
40 ftの boxcar がまだいくつか出来る材料がある。この側板は例によって0.25 mmの厚さで、まったく強度が無い。しかもこの板はリヴェットを押し出してあるので、見事に湾曲している。この反りを補正するのはとても困難だ。この貨車は、木箱を作っておいて側板などを釘で留めて作るのが本来の作り方だ。だから、側板が反っていても関係ないし、強度も不要だった。
アメリカでジャンクをいくつか買ったが、それらは木箱の組立てが緩くなり、金属板が剥がれて分解寸前というものが多い。現地でバラして、金属板だけ持って帰った。塗装を剥がすと塗膜の下はピカピカであった。
実物の貨車は板をリヴェットで骨組に張り付けてあるので、べこべこである。模型は妙にのっぺりしている。下手に凹ませるとみっともない。最近のTMSにその例が出ているとのことだが、不自然だそうだ。今回、試しにその反った裏側に細いアングルを全面にハンダ付けしてみた。なかなか良い具合だ。スズ63％ではその歪みが少ない。50％ハンダを持って来て、大きなコテで加熱した。ハンダはじゅるりと融け、隙間に完全に沁み込んだ。その時アングルを押さえつけて、すべての隙間にハンダが入ったことを確かめる。
この調子で片面の半分をハンダ付けして表から見たところ、反りは抑えられ、実感的な歪み具合で平面に近くなった。その後、側板の上下にアングルを全面にハンダ付けし、妻板と組み合わせた。角の内側はアングルを貼り付けて補強した。
床板は 1 mmのジャンク板から切り出した。長さが微妙に足らないので、連結器部分には同じ厚さの板で貼り足した。そこに背骨の角材を貼り、それにはアングル等を貼り足して、ハット・セクションの形にする。
どの部分にも隙間なくハンダが沁み込んでいる。これでそう簡単には壊れない。ヤード内で長い編成同士をぶつけても安心だ。
2025年07月18日
boxcar を作る
結局のところ、組めそうなものをすべて引っ張り出して作業している。40ft の他、50ft の物も同時に取り組んでいる。まとめると工作は早いからだ。
3枚の床板に背骨と肋骨を付けねばならない。チャネル材を用意してあったのでそれをネジで仮留めして、ハンダ付けした。ガスで焙って100 ℃程度に予熱してから炭素棒で付けた。これが完全密着していないと弱い。薄い床板に付ける肋骨はブラス製である。押さえ込んでハンダを完全に流すときわめて強固な床板になった。連結器座の部分にはチャネルに喰い込ませた 1 mm板を貼り重ねてある。これが無いと、連結時にめり込む可能性がある。
屋根と側面の板はヘロヘロの 0.25 mmのブラス製である、極端に薄く、しかも焼きなましてプレスしてあるので、指で押せば凹む。裏に骨を入れなければ持たない。側面は 6x6 のアングルを4本ずつ完全にハンダ付けすると形を保つ。元々は木板でできた箱に板を貼り付ける構造なので、それ自身に強度があるわけはないのだ。妻板は出所の分からないプレスした板で、これは 0.8 mm程度もある。車体の四隅のアングルとハンダ付けすれば丈夫になる。
問題は床板であった。長いので、長さ方向に力が掛かると座屈する可能性があった。短いものは 0.55 mm厚を使ったが、50ft の方はジャンクの 1 mmの板である。こんな大きなものを手で切り出すのは疲れる。電動ニブラに定規を付けて切った。あっという間に長方形を切り出せた。部品が足らないので、以前作って貰った焼結ナイロン製の肋骨を付けた。S師が左右で色分けしてくれたので分かり易い。これは素晴らしいアイデアである。
3枚の床板に背骨と肋骨を付けねばならない。チャネル材を用意してあったのでそれをネジで仮留めして、ハンダ付けした。ガスで焙って100 ℃程度に予熱してから炭素棒で付けた。これが完全密着していないと弱い。薄い床板に付ける肋骨はブラス製である。押さえ込んでハンダを完全に流すときわめて強固な床板になった。連結器座の部分にはチャネルに喰い込ませた 1 mm板を貼り重ねてある。これが無いと、連結時にめり込む可能性がある。
屋根と側面の板はヘロヘロの 0.25 mmのブラス製である、極端に薄く、しかも焼きなましてプレスしてあるので、指で押せば凹む。裏に骨を入れなければ持たない。側面は 6x6 のアングルを4本ずつ完全にハンダ付けすると形を保つ。元々は木板でできた箱に板を貼り付ける構造なので、それ自身に強度があるわけはないのだ。妻板は出所の分からないプレスした板で、これは 0.8 mm程度もある。車体の四隅のアングルとハンダ付けすれば丈夫になる。 問題は床板であった。長いので、長さ方向に力が掛かると座屈する可能性があった。短いものは 0.55 mm厚を使ったが、50ft の方はジャンクの 1 mmの板である。こんな大きなものを手で切り出すのは疲れる。電動ニブラに定規を付けて切った。あっという間に長方形を切り出せた。部品が足らないので、以前作って貰った焼結ナイロン製の肋骨を付けた。S師が左右で色分けしてくれたので分かり易い。これは素晴らしいアイデアである。
2025年07月02日
boxcar を完成させる
ブラス製の仕掛かり品の入った箱をすべて出して眺めた。boxcarの箱には半完成品が２輌あった。部品箱から必要なものを拾い出して並べるとすぐ出来そうだ。ディカールは各鉄道の物がたくさんある。
面白いのはLobaughの屋根板である。良く出来ている。AとC を合わせると40-ftの貨車用で、間にスペーサの B を挟むと50-ft用になる。重なる部分はヤスリで少し削って薄くすると目立たない。押さえ込んでハンダ付けすると、継ぎ目があることが分からない。

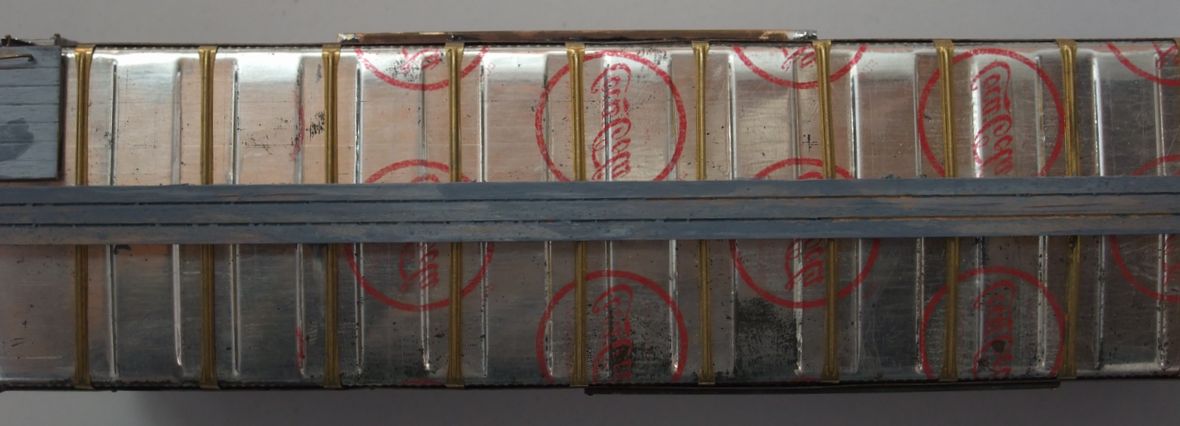

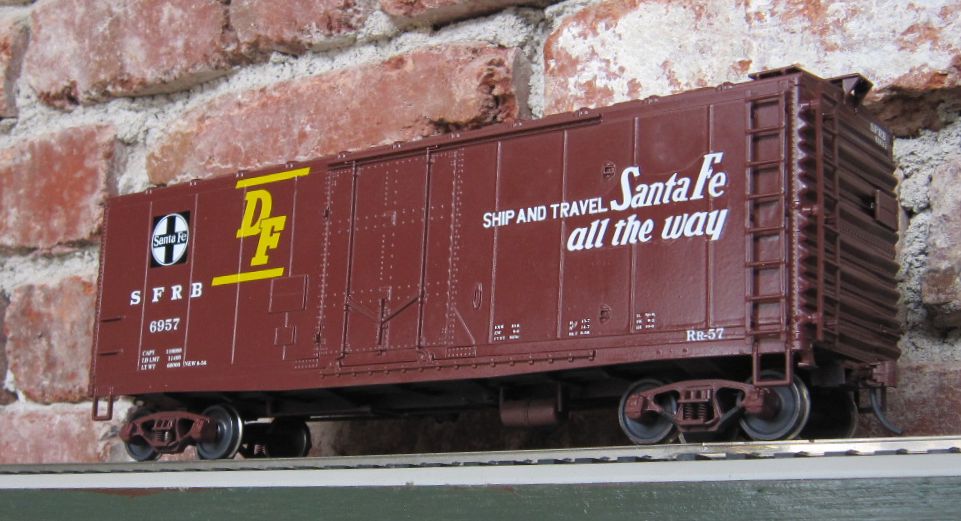

このATSFの側板はブリキ製で、再生品である。裏にはCoca-Colaの印刷がある。アメリカ製の物で再生材料が使ってあるものは稀で、Athearnの1940年代の物しかない。表面の塗装が傷むのを覚悟するなら、裏にアングルをハンダ付けすればよい。塗装を温存したければ、裏の塗料を丁寧に剥がしてエポキシ接着剤でアングルを貼ることになる。あとは頭を使えば、ネジ留めで組めるだろう。
屋根は細かく出来たプラスティック製もあるが、金属製には敵わない。ドアはプレスしたものもあるが、鉛合金の鋳造品もなかなか良い。ウェイト代わりに貼っておくという手もある。
側面はアングルを貼って剛性を持たせ、床板をネジ留めする。既製品は、塗装時にバラすとどれでも合ってしまうから、後で苦労する。この時の穴の位置はランダムにすると、特定の組み合わせしか組めなくなるから具合が良い。いわゆる fool proof である。
妻板はどこの製品か不明のものがたくさんあるので、ごく適当に付ける。ドアは鉛合金の鋳造品があるのでそれを貼り付ければ出来上がりだ。
問題点は扉のレイルである。ハンダ付けすれば大丈夫だが、接着では取れてしまう。
一番苦労するのはラニングボードだ。鋼製でない時代の物は木製である。これは意外と厚い。1インチ（25.4 mm）以上ある。薄ければ貫通して割れてしまうからだろう。Tom Harvey の話によると、鋼製スパイクの付いた靴があって、それで凍った板の上を歩いて行ったそうである。だからこそ木の板でなければならなかったのだ。そんな危険なことをいつまでやっていたのかは知らないが、凄い話ではある。
追記 Coca-Cola の写真を追加掲載した。
2024年07月25日
automated rail way

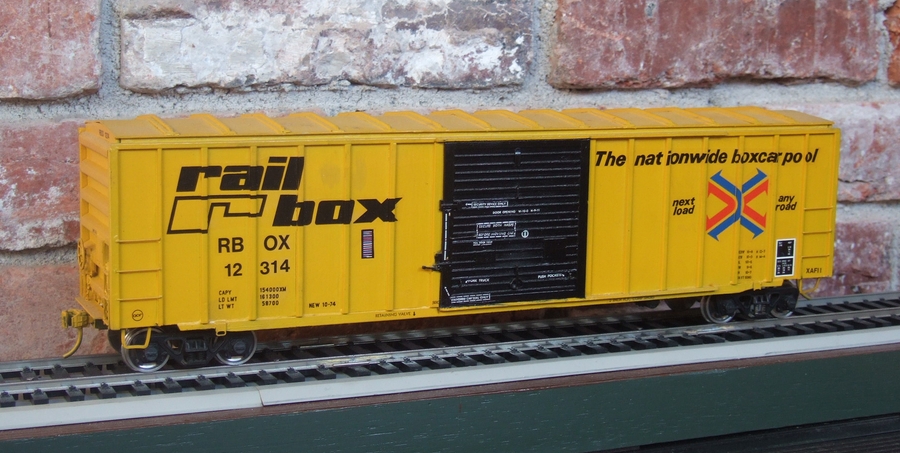

ようやく塗装が完了した。夏は湿度が高く、このような平面が多い艶あり塗装は難しい。金属製であれば、予熱しておいて塗るという手もあるが、これはプラスティック製である。下手に加熱すると歪んでしまう。 黄色も銀もラッカ・スプレイを用いた。この貨車も連結器には大きなバネが付いてはいるが、ダンパ機能は無いので押し込まれると蓄積されたエネルギィは瞬時に放出される。すなわち壁にぶち当てると、元の速度で正反対の方向にはね返ってくる。やはりショック・アブソーバの威力は凄い。
細かい部品は全て捨て、金属製の部品に取り替えてある。しばらくは走るだろうが、いずれあちこちにひびが入って壊れてしまうのだろう。

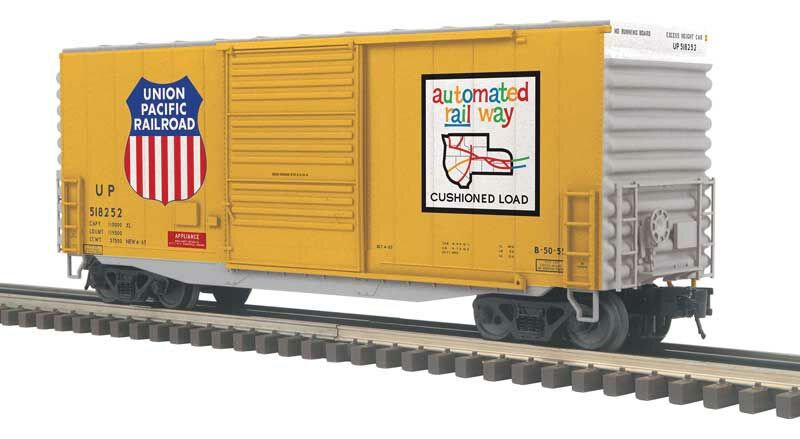

automated rail way の意味については今まで日本の本で解説を見たことがない。この文字の色分けも独特だ。このディカールはDr.Yに作って戴いたものだ。市販のものより鮮明で、白がきれいだ。あらためてここで感謝の意を表したい。
2024年07月19日
waffle-sided boxcar
waffleというのは、あの食べるワッフルである。この貨車の表面にはワッフルのようなでこぼこ模様が付いているのでこのような名前が付いた。この貨車の内面には、ある装置を簡単に付けることができる。Less Damage 荷物を傷めないこと、すなわち衝撃による貨物の損傷を防ぐ装置である。それは一種のつっかい棒のようなもので、左右の壁の凹みに取り付けるものである。こうすれば荷崩れを簡単に阻止できる。
アメリカの鉄道では1970年以降大きな変革があった。列車の規模が急速に大きくなったことと、熟練した機関士が極端に減ったことだ。
Tom Harveyは終戦時に20歳ほどで、それから25年で円熟した時期である。彼の世代は人数が少なかった。彼より年上の機関士達は終戦時に40歳台だったからすでに退職していたし、若い人は何も考えていなかった。ディーゼル電気機関車を動かすには大した技量は要らず、ただスウィッチを On,Off するだけであって、滑らかに運転するためのテクニックなど考える人が少なくなった時期なのだ。
ちょうどこのころ、巨大なショック・アブソーバを付けた貨車が開発されると同時に、様々な車内用の装置が採用され始めた時期でもあった。
木製模型の場合は薄い木片を外側に貼るのだ。切り口は斜めに削ってそれらしい形にせねばならない。たくさんの木片を作り、加工して整列させるのはなかなか大変な作業だ。
貼ってからサーフェサを塗り、スティール・ウルで磨る。これを繰り返すと滑らかな表面になる。
2024年07月15日
40-ft Hi-cube boxcar
筆者が最初にこの40-ftの貨車の実物を見た時、非常に不思議な感じを持った。連結器は30 cmほど縮んでショックを小さくするようになっている。だから横から見ると相対的に車輌の隙間が広い。すなわち、列車の長さに対して空間が異常に大きく感じるのだ。一方、86-ftは長いので連結面が多少開いていても、特に不思議な感じは無かった。
黄色に塗った貨車は、大陸横断鉄道開通100周年を記念したキャンペーンの時に使われたはずである。学生時代世話になっていた銀行家から貰ったポスターやカレンダにあったが、現物はほとんど見ることが無かった。背が高く、一部の線路では建築限界が低くてぶつかる可能性があるから、妻板の上の方を白く塗って気が付き易くしてある。
側面の熔接でつないである部分 weld line は細い鉄線（0.3 mm径）を、ぴんとさせて貼り付ける。その時の方法はラッカ・サーフェサの粘着力を使うことになっている。木材の上に塗り重ねたサーフェサにナイフで切れ目を入れ、そこに細い鉄線を載せる。そしてラッカ・シンナを筆で塗ると、軟らかくなって埋没するのだ。そんなことで、くっつくのだろうかと心配したが、意外によく着く。はがれて来ない。もちろん、その上に塗装を掛ける。錆びるといけないのですぐに塗るべきだ。すぐには信じ難い方法であったが、うまい方法であると思うようになった。
2024年07月13日
86-ft Hi-cube boxcar
86-ft は 26.3 ｍである。こんなに長い貨車が半径 140 ｍほどの急カーヴを通っていた。模型で言えば半径 2.9 mで当博物館の最小半径とほぼ同じだ。アメリカにはそういう線路配置を持つジャンクションがかなりある。特に本線が直交している場所ではよく見る。その線路を、この車輌群が凄まじい音を立てて通過しているの見たことがある。

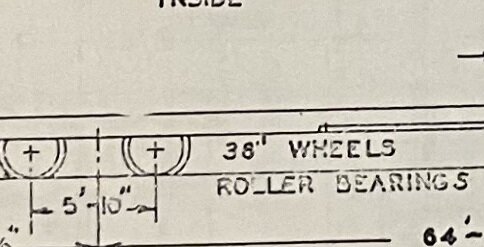

この写真は74年版の Car and Locomotive Cyclepediaからお借りしている。連結器はかなり振れるようになっていて、開放テコは大きな変位に追随するように伸び縮みする。エアホースは連結器のシャンク下で一周巻いていて、伸縮、振れに対応する。車輌の幅は狭い。中央部が障害物に当たらないようにしているのだ。また、車端部のハシゴも少し削った部分にある。
何を積んでいるのかということに興味があった。主として電化製品であった。洗濯機とか冷蔵庫である。これらは体積の割に質量が小さい。すなわち、体積が大きくないとたくさん積めないわけだ。だから appliance car（電化製品をelectric appliancesという）と呼ぶ人までいた。
30年前キットを２輌手に入れたが、作り掛けたまま10年ほど放置してしまった。その間にあちこち壊れて来たので早く完成させたい。プラグドアの下部のローラ台車が無かったのが放置の原因である。それを3Dで作ってもらっているので、楽しみだ。この写真の下の4つの囲みがその台車である。
塗色は UP と Penn Central である。前者は珍しくもないが、後者は東部で現物を見たことがあり、脳裏に焼き付いた。ディカールを手に入れるのに苦労した。このHO模型の色は濃過ぎるし、色調が異なるように思う。PCは1976年に完全に破産した。 互いを敵視していた二つの会社を合併させたので、全くと言って良いほど融合せず悲惨な結果になった。

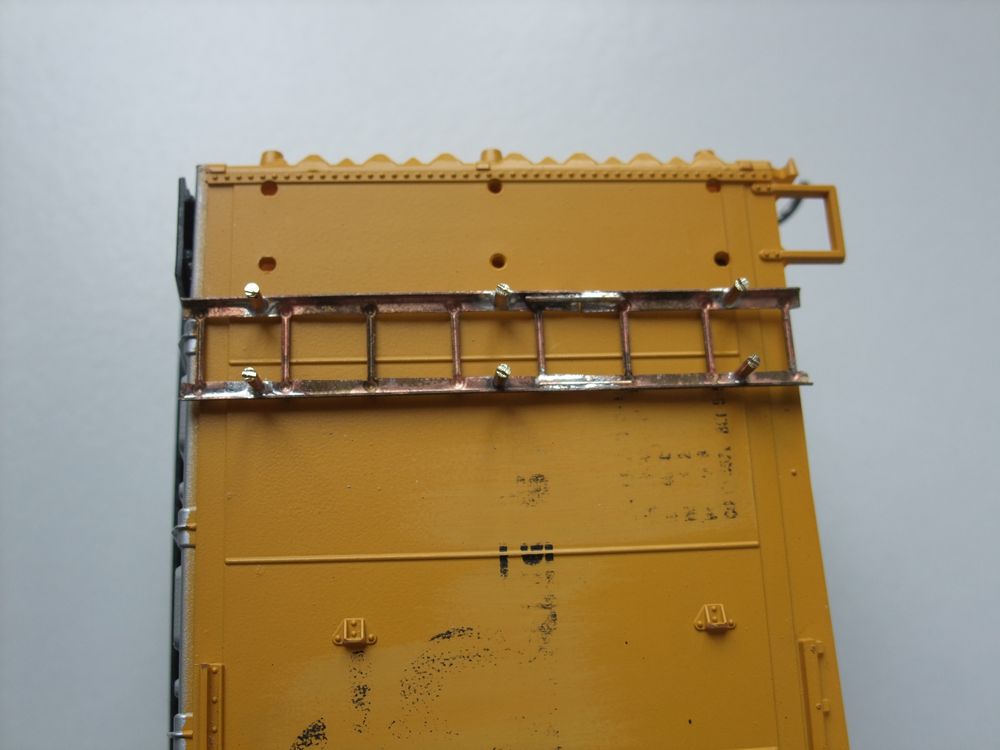

手元の模型の裏側を見ると、色々な試行をしたことを思い出す。結局ショックアブソーバは外したが、復元装置付きの連結器は付いている。2024年07月09日
50ft PS-61 double door boxcar
この50ft-6in の貨車は懐かしい。1965年頃にこの塗装スキムが決まり、1969年の大陸横断鉄道開通100年祭に合わせて大量導入された。しかし70年代半ばにはこの車輌はかなり少なくなっていた。殆どが他社に売却されたようだ。この図は Intermountain のサイトからお借りしている。ドアはスライディングドアとプラグドアの両方が付いている。この貨車が欲しかったが、ブラス製は無く、自作するしかないと諦めていた。
数年前、ジャンク同然の古いプラスティック・キット（50年前発売）を偶然入手した。最近組み始めたが、材質が変化していてとても脆い。ハシゴ類は、取り付けようとランナから外す瞬間に粉々に折れてしまう。仕方がないから細いものは全て捨て、大きな部品だけを使って組み、細部は金属製の部品を取り付けた。ABS製とは謳ってはいるが、やはり50年も経つと駄目である。可塑剤が蒸発したり、酸化されるのだろう。US Hobbies の製品であったから信用していたが、プラスティックという材料の限界を示しているようである。模型はブラス製か木製に限る。木材はバカにできない。これは伊藤 剛氏も指摘している。50年前の日本製ダイキャストはことごとく膨張している。その度合いは形によって異なるが、1％弱である。割れてはいないので気が付きにくいが、孔が大きくなって、ブッシュが抜け落ちるものが多い。
アメリカ製であっても膨らんでいるものがたまにある。これは中国製のようだ。かなり悲惨である。
ディカールは30年以上前に複数用意してある。当時もらったUPのポスターに、この貨車の60輌編成が曲線を描いて走る写真があった。本当はこの長い編成を作りたかったのだ。
塗装は黄色を先にしてしまったのは失敗だった。下地が黒なので、厚く塗らないと色が出なかった。下地が銀なら、薄く仕上がっただろう。艶が出ているので、反射で明るい部分が白く見える。Oスケールだから厚みはごまかせるが、HO以下では悲惨な結果だったと思われる。説明書に「この模型はABSで成形されているので、どんな塗料を塗っても問題ない。」とあったのには驚いた。思い切って、ホームセンタで安売りしていたラッカ・スプレイを使ってみたのだが、隠蔽力不足でやや厚い塗膜になってしまった。
2024年06月23日
エポキシ鋳物の貨車を塗る
エポキシ鋳物の表面には離型剤のシリコーンが付いている可能性がある。組み終わったら、洗剤を吹き付けて歯ブラシで全面をこすっておく。水でゆすいで乾燥させる。穴をあけた部分から水が入る可能性があるので、洗い方には気を付ける。もちろん組む前に予洗いしておくことが最も大切である。これらの部品は大きな板状で、注型時の上面が内側となる。その面が平でないと内箱に密着しない。組む前に、ベルトサンダで一様な厚みになるように削っておかねばならない。ミッチャクロンを吹き、生乾きのうちに仕上げ塗料を塗る。虎の子のフロクイルのPullman Green および Boxcar RedにそれぞれGlazeを混ぜて吹き付けた。もちろん床下など塗料が入りにくいところは、予め筆で塗っておく。ラッカ塗装ではそういうことをすると悲惨な結果になることが多いが、エナメル系の塗料は即乾性が無いので具合が良い。周りに吹き付けると溶け合って筆の跡も消えてしまうのだ。
乾燥硬化時間は24時間である。埃には気を付け、日陰の風通しの良い所に置いた。台車の裏側にも塗り、車輪の踏面を拭き取る。
ディカールは古かったので心配であったが、うまく貼れた。木材の継ぎ目を表す溝にナイフの刃を当ててすべて切り離し、柔軟化剤を沁み込ませると、完全に密着した。
右の写真の ”Way of the Zephyr” とは、ゼファ（西風）という特急列車の通り道という意味である。反対側には ”Everywhere West”とある。西部のどこへでも行けますよ、という意味だ。2024年06月21日
続 エポキシ鋳物の貨車を完成させる
こちらは 50-ft の express reefer である。これは製造元がここまで組んだようだ。おそらく、組めないという顧客からの苦情の多さに耐えかねて、半完成品を出したものと思われる。叩くと中に骨があるのが分かる。穴をあけると木のクズが出る。誰でも考えることは同じようだ。これは持ち主がそれでも組めないと言うので、安価で譲り受けたものだ。これも外装の細かな部品製作には時間が掛かった。ラニングボードは木製、床下の部品は金属製とした。客車用の制動弁を付け、エアタンクも2個付けた。ブレーキシリンダは大きい。
細いハシゴは実感的である。この種の車両は妻板の低いところにブレーキ・ホィールが付いている。そこまで辿り着くための grab iron（握り棒）の位置関係は興味深い。
台車はGSC製である。これもLobaughの砲金製のものから削り出したものだ。細くなるとなかなか良い形である。バネの部分が透けて見えると、動くような感じがするのである。
車重は 630 g とかなり大きいので、ボールベアリングを入れた。
どの会社の塗装にするべきかはかなり悩んだ。どんぴしゃりの写真が見つからなかったが、3年越しの調査でSoo Line に決まった。ディカールも入手でき、ようやく塗装できるところまで来た。2024年06月19日
エポキシ鋳物の貨車を完成させる
この貨車はエポキシ樹脂の鋳物を組んだものである。以前にも一回組んだことがある。もういやだと思っていたのに到来したので、組まざるを得なかった。今回も木の直方体を作って部品を貼り付けた。多少肉抜きをしてあるが、重い。金属製よりも掛けた労力・時間とも格段に多い。
このように木製の構造が中にあるということは頑丈であるということである。30年ほど前、全体が透明なエポキシ樹脂の flatcar 大物車を購入し組立てた。驚いたことに、列車の中に組み込んで出発した瞬間にその貨車は長さの1/3くらいのところで二つにちぎれた。その原因を考えると、透明樹脂だからだということになる。微粒子を入れたものはちぎれない。コンクリートに骨材を入れる理由と同じで、力の伝達経路が分散するからであろう。その壊れた貨車には針金を入れて補強したが、何回も割れて、結局は廃棄した。
今回はハシゴを付けた。針金を曲げたグラブアイアン（手摺類）を付けるべきなのだろうが、あまりにも面倒でやめた。実物の写真を見ると、のちに改装されて板金製の梯子を付けているものもあるからだ。ハシゴはデニスが鋳造したものである。細いものを鋳造するのは難しいが、よくできている。
この貨車は純木造ではない。妻板はドレッドノートという勇ましい名前のブランドのプレスされた鉄板である。要するに骨組は鋼製でパネルは木製という混成構造である。1930年頃の製造で、戦後にブレーキホィールを垂直に付け直したもの、という想定である。
2022年11月22日
新車のロールアウト
しばらく前から用意してあった貨車を塗った。このところ天気が良いので、順次塗っている。ミッチャクロンのお陰で、そう簡単には剥げない塗りができる。
これは先回の記事で、天地逆に転落したと書いたものである。ありがたいことに、ほとんど被害はない。
これは1942製のwartime composite hopperである。直訳すると、「戦時型・複合材料ホッパ車」である。要するに、鋼板を節約するために、木板で囲いを作ったわけだ。滑る部分は鋼板でないと滑っていかない。安達製作所製である。本当は1944年製にするべきだったかもしれない。
これは連結器を下にして落ちたが、トリップ・ピンが僅かに曲がった程度で、他には全く傷がない。
これもwar emergency composite hopperである。このように「非常」という言葉を入れることもある。アメリカとは言えども、材料の節約はかなり徹底して行われたようだ。連結器から、斜め上に、ホッパの滑る部分を支える支柱がある。ここを補強すると、今回のような事故に耐えうる車輌になる。
これは1949年に塗ったことになっている。西インド諸島果実航送鉄道である。フロリダとハヴァナを結んでいた。実物を見たわけでは無いが、筆者が好きな絵柄の一つだ。northerns484氏の作図とDr.Yの作成による特製ディカールである。大きなものを貼るとき泡が入らないようにするのは、かなりのテクニックが必要である。同型をあと1輌作っている。色があまり良くなかった。Quality Craftの塗料は彩度が低く、灰色がかっている。もう少し赤味が欲しかった。
塗立を持って行ったので、まだウェザリングを施してない。
これは先回の記事で、天地逆に転落したと書いたものである。ありがたいことに、ほとんど被害はない。これは1942製のwartime composite hopperである。直訳すると、「戦時型・複合材料ホッパ車」である。要するに、鋼板を節約するために、木板で囲いを作ったわけだ。滑る部分は鋼板でないと滑っていかない。安達製作所製である。本当は1944年製にするべきだったかもしれない。
これは連結器を下にして落ちたが、トリップ・ピンが僅かに曲がった程度で、他には全く傷がない。これもwar emergency composite hopperである。このように「非常」という言葉を入れることもある。アメリカとは言えども、材料の節約はかなり徹底して行われたようだ。連結器から、斜め上に、ホッパの滑る部分を支える支柱がある。ここを補強すると、今回のような事故に耐えうる車輌になる。
これは1949年に塗ったことになっている。西インド諸島果実航送鉄道である。フロリダとハヴァナを結んでいた。実物を見たわけでは無いが、筆者が好きな絵柄の一つだ。northerns484氏の作図とDr.Yの作成による特製ディカールである。大きなものを貼るとき泡が入らないようにするのは、かなりのテクニックが必要である。同型をあと1輌作っている。色があまり良くなかった。Quality Craftの塗料は彩度が低く、灰色がかっている。もう少し赤味が欲しかった。塗立を持って行ったので、まだウェザリングを施してない。
2019年02月15日
続 神戸の行事
ventilated car 通風車も完成したので持って行った。ガラリのところの仕上げは、皆さんご興味があり、手に取って見て戴いた。3Dプリンタの威力をしみじみと感じたようだ。手作業では、まずできない仕事だからだ。フライスを使って等間隔、等しい深さに溝を掘って丸線を浅く入れるというアイデアは、納得できるそうである。深さが綺麗に揃っているので評判が良かった。ウェザリングはこの程度で良いそうで、やり過ぎではないそうだ。積荷がないので、ベアリング玉をスイカ塗装にして入れると良い、とのアイデアを戴いた。
3Dプリンタの話題は尽きない。N氏からは、仕事上の様々な事例を教えて戴いた。ナイロンは湿気に弱いそうである。濡れると強度がかなり落ちるということで、強度試験は濡らして行うと良いそうだ。
depressed center flatcar は少し積荷を工夫していった。放熱器をスキッドに載せ、木の板を挟んで積み上げた。あとはワイヤで張力を与えるようにするだけである。ワイヤは turn buckle で締め上げるようだ。
これは 48 ft （14.4 m）のトレーラを運ぶ貨車だ。日本にはない長さである。この時期は、様々な大きさのトレーラが出て来た時期で、53 ftの貨車を使っている。様々なタイプの貨車が設計され、一つの貨車に積むことをやめ、二つの貨車にまたがった積み方をするもの（貨車2輌にトレーラ3輌を積む）すら現れた。そうすると分岐などで車体が折れ曲がると、タイヤは多少スリップする必要があった。ブレーキは掛かっているが、無事に通過していたようだ。2018年12月07日
続 watermelon car
通風扉（ventilation door) を作らねばならない。それらしく作るだけだが、部品数が多く大変である。なるべく簡単に作る工夫をした。
まずｔ0.6 快削ブラス板を固定して、Φ0.5のエンドミルで溝を掘った。間隔はインチサイズだから、DRO表示をインチに切替えて削った。こういうことは楽になったと思う。それを短冊に切り、型紙の上に並べる。
Φ0.5のリン青銅線を入れるのだから、深さを0.25 mmにするのが普通なのだが、経験上浅くする。0.20 mmである。こうすると二枚合わせた時、底衝きしているのである。板は多少は反っているので、厚さ方向に一定の深さに削れる訳ではないのだ。線が中で踊るよりも、底衝きしていた方が揃って見える、というのが筆者の見解である。
手前側の一枚にリン青銅線をコテでハンダ付けする。ハンダは多めにする。この写真はそれを表から見たところである。そしてフラックスを薄く塗った二枚目を重ね、炭素棒の太いピンセットでつまんで通電すると、1秒で完了である。冷えるまでそのまま3秒ほど待つ。
最初のハンダ付けで、線の配置が多少ばらついても、重ねて挟むと、有無を言わさず揃った位置に落ち着く。隙間にはハンダが埋まる。
針金が留まったら、横桟の端を仕上げて縦桟を付ける。ハンダ付けはアッという間に終わる。あとはラッチとか小さな金具を付ければ、塗装への準備が整う。
塗装後にドアをはめて、下のレールに外れ留めを接着すれば完成だ。
まずｔ0.6 快削ブラス板を固定して、Φ0.5のエンドミルで溝を掘った。間隔はインチサイズだから、DRO表示をインチに切替えて削った。こういうことは楽になったと思う。それを短冊に切り、型紙の上に並べる。
Φ0.5のリン青銅線を入れるのだから、深さを0.25 mmにするのが普通なのだが、経験上浅くする。0.20 mmである。こうすると二枚合わせた時、底衝きしているのである。板は多少は反っているので、厚さ方向に一定の深さに削れる訳ではないのだ。線が中で踊るよりも、底衝きしていた方が揃って見える、というのが筆者の見解である。
手前側の一枚にリン青銅線をコテでハンダ付けする。ハンダは多めにする。この写真はそれを表から見たところである。そしてフラックスを薄く塗った二枚目を重ね、炭素棒の太いピンセットでつまんで通電すると、1秒で完了である。冷えるまでそのまま3秒ほど待つ。最初のハンダ付けで、線の配置が多少ばらついても、重ねて挟むと、有無を言わさず揃った位置に落ち着く。隙間にはハンダが埋まる。
針金が留まったら、横桟の端を仕上げて縦桟を付ける。ハンダ付けはアッという間に終わる。あとはラッチとか小さな金具を付ければ、塗装への準備が整う。塗装後にドアをはめて、下のレールに外れ留めを接着すれば完成だ。
2018年11月29日
watermelon car
ウォータメロンとはスイカのことである。スイカを出荷する時に用いた専用貨車がある。友人の Bill が、「これはOスケールで最も珍しい貨車だぞ。この模型は他に持っている人を見たことが無いんだ。」
と自慢したので、いつもそれを探していた。5年目くらいに e-bay でキットを見つけた。接戦で勝ったが、少々高かった。
箱の蓋を開けて驚いたことに、それは All-nation による再生産品であった。オリジナルの良さがなく、ディカールはプリンタで印刷したものが入っていた。図面は不正確で（それはオリジナルと同じ）あったが、材料は直角に切れていた。この程度のものなら、スクラッチから作っても大した手間ではなかった。多分ブラスで作ったろう。
ある程度の形までは出来たが、妻面の通風窓をどうやって作るかが問題だった。様々な方法を考えた。伊藤剛氏の手法で斜めの部分を揃えて作ることも考えたが、あまりにも大変で、そのまま10年以上、棚の上で昼寝をしていた。添付された図面の寸法はいい加減で、その通り作るとおかしなものになっただろう。通風窓の大きさが小さかったのだ。
先日 3D プリンタの話が出たので、ついでにこれもお願いした。できて来たものは、実物通りのフランジが付き、完璧なものであった。これは高精細のアクリル製である。斜めのシャッタ板はS字断面を持っているので、それを滑り込ませ、エポキシで固めた。妻板の孔を拡大し、取り付けた。サイズは１辺が15 mm弱だ。黒いのは側面をダイヤモンドヤスリで磨った時の粉である。
これらの角度から見ると、なかなか素晴らしい。小さなものなので、寸法を揃えて手で作るのは難しい。こういうものこそ3Dプリンタの効果が出る。ここまで来ればできたも同然で、後は通風扉である。風通しの良い格子になっているので、細い線を正確にそろえて張る必要がある。機械加工で作れば自然に揃うだろう。0.5 mmのエンドミルで溝を彫り込めばよいのだ。
扉は密閉扉と通風扉とが選べるようになっている。即ちレイルは開口部の左右に伸びていて、２枚の扉が動く。この貨車は、輌数が少ないのに、ヴァリエィションが多いようだ。どの写真を見ても形が違う。
2018年11月07日
続 all-door boxcar by Thrall

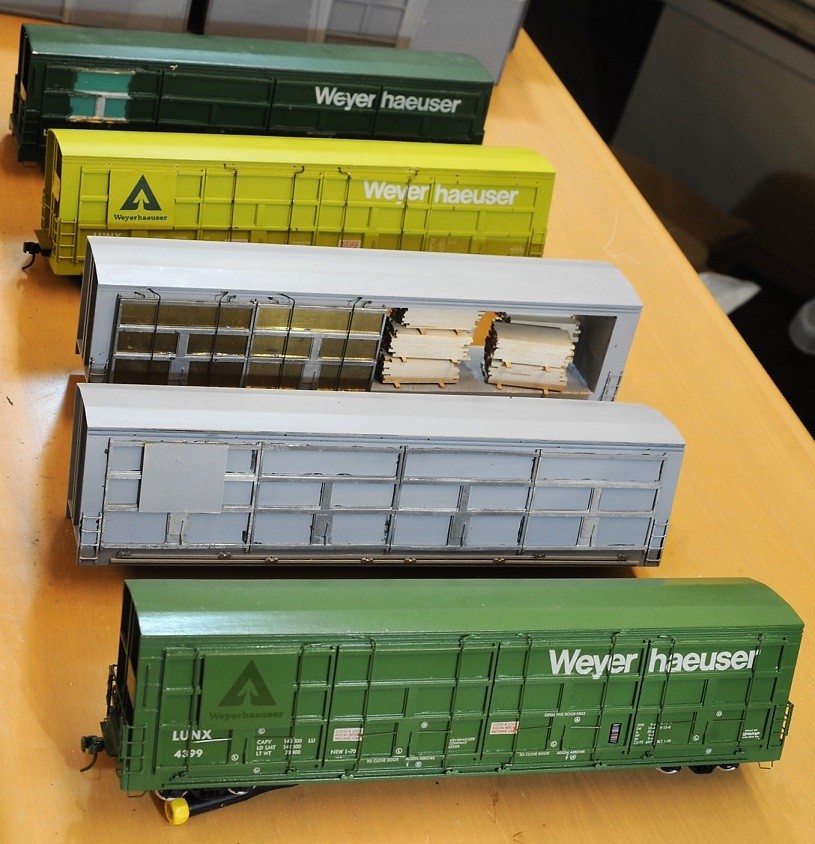

先回の写真の内、三つ目の車輛は、ドアを片方に寄せて荷役作業をしている時を表している。ドアが重なる様子を作った。この種の車輛は全スパンに亘って屋根の支えがない。即ち、屋根の剛性を確保するためにかなり努力している。H型断面の鋼材を入れて見たり、Iビームを付けたりしている。筆者がたまたま見たものには、トラスが入っていた。きっと他の構造もあるだろう。
開いているドアは空中に浮いているので、ブラス板で作った。かなり重い。ドアを開けたまま走ることは禁止されているので、これは走らないディスプレイ・モデルである。連結器もケィディではない。
積み荷は、レーザで切った物を売っていたので、貼り合わせて作った。ランダムに積んだ様子を表している。実際にこのようなバラ積みも見た。実は筆者の住宅はキットの状態でアメリカから買ったが、その工場の側線には、この貨車がたくさんあった。
あれから30年以上経つ。この種の貨車は急速にその地位を失い、現在では博物館でしか見られない。積込みの方式が変化したのだ。今はセンタビーム・フラットカーを使う。これはドアがないので荷役作業が楽である。たった一人で積み込みができる。積み荷には簡単な雨よけが付いていて、車内に入れる必要がなくなったのである。
2018年11月05日
all-door boxcar by Thrall
1970年代には、この貨車をあちこちで見た。荷役作業をしているところを見ると非常に面白い。どのドアも開くので、直接フォーク・リフトを使って積み込む。中にはほとんどバラ材に近いものを積むのも見た。それが印象に残っていて、いつか模型を作ろうと思った。1976年にこのキットを手に入れた。硬い床用塗料を塗って固め、ラッカ・サーフェサを何度も塗って研いであるので、つるつるである。誰も木製であるとは信じないくらいの仕上がりだ。しかし、形はすぐできても、色が難しい。
何枚かの写真と記憶にある色を組合せて塗ってみたものが一番下である。被写体の車輛の経年変化の程度もあり、参考にした写真の色再現性の問題も絡めて、塗った時は正しいと思ったのだが、ディカールを貼る瞬間に間違ったことに気付いた。ヘラルドの色と近いのである。地の色はもっと薄い。それからこの模型を見るたびに、様々なことが思い出され、気分が滅入った。
10年ほど前、模型ショウのスワップ・ミートで一番上のを見つけた。この人も色では失敗している。筆者のより、濃く塗っている。上から二つ目はフロクイルのWeyerhaeuser greenを塗っているようだ。調色塗料なので一応色相は合っているが、本体の構成が派手に間違っているのと、塗装が薄くて下地が透けているのが問題だ。どちらも10ドルほどで買った。
これらの造作を全て外して下地を整え、細かい部品を作り替える。塗装は完全にやり直し、ディカールも貼り直す。何のことは無い、一から作るのとそう変わらないのだ。白く塗ったもの、緑のものと合わせて、完成すると7輌揃う。
この模型は、HO、Nでよく見る。人気があるのだろう。しかし実物を見たことがある人は、すでに少なくなっているはずだ。
何枚かの写真と記憶にある色を組合せて塗ってみたものが一番下である。被写体の車輛の経年変化の程度もあり、参考にした写真の色再現性の問題も絡めて、塗った時は正しいと思ったのだが、ディカールを貼る瞬間に間違ったことに気付いた。ヘラルドの色と近いのである。地の色はもっと薄い。それからこの模型を見るたびに、様々なことが思い出され、気分が滅入った。10年ほど前、模型ショウのスワップ・ミートで一番上のを見つけた。この人も色では失敗している。筆者のより、濃く塗っている。上から二つ目はフロクイルのWeyerhaeuser greenを塗っているようだ。調色塗料なので一応色相は合っているが、本体の構成が派手に間違っているのと、塗装が薄くて下地が透けているのが問題だ。どちらも10ドルほどで買った。
これらの造作を全て外して下地を整え、細かい部品を作り替える。塗装は完全にやり直し、ディカールも貼り直す。何のことは無い、一から作るのとそう変わらないのだ。白く塗ったもの、緑のものと合わせて、完成すると7輌揃う。
この模型は、HO、Nでよく見る。人気があるのだろう。しかし実物を見たことがある人は、すでに少なくなっているはずだ。
2017年05月08日
Hemmschuh
部品箱を探していると、思わぬものに遭遇する。もう20年近く忘れていたものだ。綴りは hem shoe と二つに分ける方法もあるようだ。英語ではないのだけど、英語風にしている。googleで検索すると、日本の会社が出している。これは商品名なのか、それとも一般名なのかが、わからない。日本語版WikipediaにはHemmschuhと言うドイツ語風の綴りが載っている。ドイツ語版Wikipediaには、最初にこの綴りがある。英語ではこれを何と言うのだろう。多分、skid（橇・そり）だ。
日本の会社の商品は、上の写真とは微妙に異なる形である。このロストワックスの鋳物は、実際に作動する。レイル上に置いて、車輛を突っ込ませると、多少スリップして止まる。左右にガタがあるので、それを少し手直しするともっと確実に止まるだろう。
片方のレイルだけではなく、両方であればより確実に、脱線もなく止まる。
車止めが固定式なので、その前には置いておきたい。
2017年02月23日
Rutland
これは、Rutland の貨車である。このつづりは発音しにくい。故椙山 満氏が 、「これはルートランドではありません。ラットランドです。dda40x君、ちょっと発音してくれませんか。」と仰るので、やって見せた。
「単なる『ラ』ではなく、最初に僅かに『ウ』を付けて、『ウラトラン』と言えば良いです。ランドの方は L の音ですから、舌を上の歯に当てるようにします。 」と答えると、何回も発音練習をしていらしたことを思い出す。
印象に残っていたので、ディカールを買ってしまった。ディカールは30年以上も経って劣化が進み、補修材を塗って再生した。緑の色がなかなか難しい。BNの緑とも違う。Vermont 州の新緑の緑だそうだ。
Vermont は緑の山という意味だから、この色はかなり正確に合わせた。 ディカールとほぼ同じ色である。
ラトランド鉄道には、比較的小型のテンホィーラ、コンソリ、ミカド、パシフィックなどがたくさんいた。椙山氏はこの鉄道のディカールをいくつか購入し、客貨車にも貼っていらした。
それもあって、ラトランドの町には興味があり、行ったことがある。ニューヨークの東北東 約400 km にある小さな町で、中心街はヨーロッパの街並みのようである。
大理石の産地であり、鉄道で積み出した。NYC ニューヨーク・セントラルの傘下に入っている。
2017年02月19日
続 Athearnの貨車を作る
この貨車は2輌ある。どちらも色が合わない。写真に示したものは、より色が合わない方である。全くどうしょうもないほど色が異なる。はじめはドアだけを塗ってみたのだが、友人が、「ドアは違う色に塗ってあるのだね。」と言うので、観念した。仕方がないのですべてマスキングして、ヘラルドと文字の部分だけ隠した。全体にフロクイルの NYC Jade Green を塗った。jadeとは翡翠（ひすい）のことである。こんな色の翡翠を見たことがある。
マスキングを剥がすと、それらしく塗れている。文字の部分は元の色が見えているが、このような塗り方（補修塗り）を見たことがあるので良しとした。
筆者はこの色の車輌を見たことがある。すでにPennsylvania 鉄道と合併してPenn Centralになった時代だ。破たん直後のひどい時代であった。一部は少し黄色の多い緑のPenn Central Greenに塗られていたが、Jade Green の塗りの車輌も生き残っていた。
当時、既に本物はかなり塗装が傷んでいたが、いつか塗ってみようと、塗料とディカールは買っておいた。
2017年02月17日
Athearn の貨車を作る
作りかけで放置されていたアサンの貨車群に細かい部品を付け、当鉄道仕様の造作を付けた。これらの貨車は、木製の骨組（箱状）にブラス板を貼り付ける工法で出来ている。1輌当たり100 gほど補重して、完成だ。先日の会合に新車をたくさん持って行くと約束したので、先月から毎日1時間をそれに振り向けていた。13輌出来た。これでようやく、作りかけのアサンは一掃された。延べ、50輌以上あるだろう。完全な金属製ではないが、耐久性があり、好きな車輛群である。持った時、全金属製のように冷たいのが良い。塗装が問題である。この貨車群のキットでは、側板は塗装済みで文字が印刷されている。それを生かさねばならないので、組み立てたら文字の部分だけマスクして塗装する。フロクイル塗料が指定されているので色が合うはずだが、実際には合わないし、艶が異なる。近い色であれば、ウェザリングすればごまかせるのかもしれない。昔聞いた話では、取り付ける部品をすべて塗装しておいてから、組み立てるという。やってみると、それはできないことに気が付く。部品の穴が全く合わないのだ。すべてハンダ付けするか、接着剤で取付けておいてからマスキングするしかない。先日のEJ&Eも同じである。
上の2輌の色は合っていると言える。同じ番号を避けるため、一文字消してディカールを貼る。
新しいboxcar red の瓶を開け、少し塗って色の合うものを先に塗る。合わない物には少しずつ他の色を足して色調を見る。合えば大したものである。これら3輌は運良く調色が成功したものだ。tuscan red と engine blackを僅かに足している。
努力の甲斐なく、合わないものもある。しかし実物もこれと同じような色調違いのものもある。文字部分だけをマスクして再塗装した場合だ。気にしない人はそれでも良いだろう。2017年02月15日
EJ&Eのboxcar
この貨車の色について画材屋で調べたところ、ぴったりの色があった。viridianは緑の顔料である。水酸化クロムのことだ。クロムと言っても、3価クロムで、安全である。
昔のペンキの顔料は特定の色しかない。それを混ぜて使うこともあるが、概してそのままを塗っていた。南海電車の緑は、まさにこの色である。
ヴィリジアンの顔料を手に入れなければならない。なければ作るつもりだったが、友人が「『ガイアカラー』という塗料は純色と言っている。要するに単色の顔料だけの塗料ではないか。」と言う。早速買ってきた。試し塗りをすると近い色だ。修正を施す必要はなく、そのまま塗っても良い範囲にあると結論した。
思い切って既存の文字、図案だけをマスクして塗った。結果は上々で、艶だけが異なる。
後で適当に艶を消し、軽いウェザリングを施せば、十分である。Harmonのところから来たときは、どうなるものかと心配したが、意外と簡単な方法で解決した。
本物の色はかなり褪せて、白く見える。それもよいかもしれない。この貨車が、当鉄道で最後のアサンの貨車である。厳密にいうとAthearnタイプである。製造はシカゴのオール・ネイションである。この種の模型は戦前からあったのだが、それを洗練した形にまとめたのがアサンである。
木箱の表面（屋根、妻、側面）に薄いブラスの板を貼り付けて作られている。触ると冷たくて、金属の触感がある。木箱はすべて長持ちするエポキシ樹脂で固めてあるから、100年以上持つであろう。もともとの設計では側板などを細い釘で留めるようになっているが、徐々に緩むことが多いので、スーパーＸで貼り付けてある。十分な補重がしてあるので、走りは重厚である。
EJ&EはElgin, Joliet and Eastern鉄道である。シカゴの内部を通らず回り道をすれば、却って早く着くという路線だ。Harmonにとっては思い出深い鉄道であったと思う。だからこそ早く色を塗って、奥さんに報告したかったのだ。上記リンクの写真は昔の色の機関車で、現在はオレンジ一色である。
2017年02月13日
Western Pacific鉄道の貨車
これはウェスタン・パシフィックの貨車である。当鉄道にはWPの貨車は比較的多い。どれも羽根のマークが付いている。走っている谷がFeather Riverであるから、それを売りにしているが、「羽根のような乗り心地」というのは誇大広告であろう。差はないはずだ。DF; damage freeを売り物にしている。この貨車には熱絶縁がしてあり、冷たいビールなどをぎっしり入れると3日程は冷たいそうだ。積荷が崩れないように、荷室内部にbulkhead 隔壁を取り付けられる。そうすればハンプで突放しても被害がないという。
この貨車はアサンではない。旧アトラスの色なしのプラスティック・キットから作った。すべての部品を外し、今様の作りにした。かなりの手間を掛けている。元のキットのダメなところはすべて更新した。床下と屋根を作り替え、側面、妻も手を加えている。一度に複数を仕上げた。WPのディカールは各種持っていたが、この際すべて使ってしまった。もうWPを作ることはないだろう。
こういう仕事はレイアウトの工事で疲れたときに、帰宅前の1時間をそれに振り向けている。この作業をしながら、レイアウトの工事を反省し、次の日の予定を立てる。
転車台の設計を少し変更した。より確実なインデックスができるようになる。時間を掛ければいくつか思いつくことがある。焦らずやりたい。
追記
奇しくも、この沿線であるOroville のダム が決壊の危機にあるというニュースが入っている。もし決壊すればこの鉄道は流されてしまうであろう位置にある。
2017年02月03日
Lobaugh の台車
地下室の整理をしていると、昔買い貯めした様々な部品が出てくる。Lobaughの３軸台車がたくさん見つかった。当時はかなり高い買い物であった。
現在の水準では不満を感じるかもしれない。ロボゥの台車は重厚な砲金の砂鋳物で、現在の標準的細密度からはかなり遅れていると感じる人も居るだろうが、遠くから見た時の印象は素晴らしい。抜き勾配はやや大きいが、上の面は擦ってあるので変には感じない。
抜き勾配というのは、砂型鋳物を作る際、砂型から型を抜きやすくするために、断面が台形になっていることを言う。英語では draft angle という。要するに「引抜き角」だ。
もちろん上が広く、下が狭い。すなわち、台車の表面より、裏側の面積がずっと大きいというわけである。これは許せない。ヤスリで垂直になるよう落としてしまうのだが、大変な手間である。ベルトサンダを使うと数秒で完了だ。 特に上のエッジは大切だ。下は見えないこともあるから、ごく適当である。
この貨車に付けてあるLobaugh製のAllied Full Cushion台車を長年探していた。e-bayで数年前に見つけて購入したものだ。手に取った瞬間、やる気が失せるほどひどいものであった。抜き勾配を削って孔をあけ、糸鋸で三角を切り抜く。凄まじい手間を掛けて、ここまで来た。元の文鎮のような鈍さが消えて、遠目には十分フルクッション台車に見えるようになった。 ピヴォット軸受を構成しようと思ったが、テーパ穴を作る工具の切れ味が悪くあきらめた。テフロン・コーティングの樹脂製スリーブも入れてみたが、それほど感心しなかった。残るはボールベアリングである。
この貨車は台車を含めるとかなり重く、460 gほどある。軸重100 gを超えるとボールベアリングの効果が目に見えるようになる。 早速、座繰りドリルで孔を拡げ、装着した。
さて、この貨車はどこの鉄道の塗装をすれば良いであろうか。これがすぐわかった方は、かなりのアメリカ鉄道ファンである。昔、椙山満氏が、この貨車のことを話されたので、どうしても作りたかったのだ。
現在の水準では不満を感じるかもしれない。ロボゥの台車は重厚な砲金の砂鋳物で、現在の標準的細密度からはかなり遅れていると感じる人も居るだろうが、遠くから見た時の印象は素晴らしい。抜き勾配はやや大きいが、上の面は擦ってあるので変には感じない。
抜き勾配というのは、砂型鋳物を作る際、砂型から型を抜きやすくするために、断面が台形になっていることを言う。英語では draft angle という。要するに「引抜き角」だ。
もちろん上が広く、下が狭い。すなわち、台車の表面より、裏側の面積がずっと大きいというわけである。これは許せない。ヤスリで垂直になるよう落としてしまうのだが、大変な手間である。ベルトサンダを使うと数秒で完了だ。 特に上のエッジは大切だ。下は見えないこともあるから、ごく適当である。
この貨車に付けてあるLobaugh製のAllied Full Cushion台車を長年探していた。e-bayで数年前に見つけて購入したものだ。手に取った瞬間、やる気が失せるほどひどいものであった。抜き勾配を削って孔をあけ、糸鋸で三角を切り抜く。凄まじい手間を掛けて、ここまで来た。元の文鎮のような鈍さが消えて、遠目には十分フルクッション台車に見えるようになった。 ピヴォット軸受を構成しようと思ったが、テーパ穴を作る工具の切れ味が悪くあきらめた。テフロン・コーティングの樹脂製スリーブも入れてみたが、それほど感心しなかった。残るはボールベアリングである。この貨車は台車を含めるとかなり重く、460 gほどある。軸重100 gを超えるとボールベアリングの効果が目に見えるようになる。 早速、座繰りドリルで孔を拡げ、装着した。
さて、この貨車はどこの鉄道の塗装をすれば良いであろうか。これがすぐわかった方は、かなりのアメリカ鉄道ファンである。昔、椙山満氏が、この貨車のことを話されたので、どうしても作りたかったのだ。
2016年11月23日
緑の貨車
当鉄道には緑色の貨車は1輌しかなかった時代が長い。数年前から、かなりの数が発生している。塗料を戴いたので、特に目的の無い車輛は緑に塗っている。ディカールも見かけたら買っているので、いつも在庫がある。というわけで、徐々に増え続け、今では12輌ほどある。
ディカールの整理をしていたら、BN gondola（無蓋車）用のディカールが見つかった。いつ手に入れたのかわからないが、ごく一部を切り抜いた跡があった。おそらくジャンク・ディカールを買ったのだろう。
こういうのは、12袋で$5、などという売り方をしている。貼り方のガイドはちゃんと付属していたので、その通りに貼った。
例によって劣化していて、テストで水に漬けるとひびが入った。すぐに補強剤を塗ったが、あまり芳しくなく、細かく分かれてしまう。貼るのに一苦労で、普通なら15分で終わる作業に2時間も費やした。ロゴはひびが入ったので、塗料を塗った。濃くウェザリングしてごまかすしかない。
この貨車はどういうわけか緑色である。本当は空色のはずだ。実は筆者の塗装ではない。中古を1台$15で買ったものだ。色が違うので、塗り直す予定だったが、あまりにもよく出来ている。それを味わいたいので、破損個所を直し、タッチアップした。BNの色とも多少違う。
床下のブレーキ装置が素晴らしい出来だ。作者はおそらく、鉄道で働いていた人であろう。こんなところまで、というところが細かくできている。実車に緑のものがあったのかもしれない。
筆者はこの木製キットを沢山組んだが、床下は見えないので、すべて省略している。これを参考にして、作り足したくなってきた。
この写真は筆者の作例である。何度もサーフェイサを塗って水研ぎしてあるので、金属製と間違える人が多い。
ディカールの整理をしていたら、BN gondola（無蓋車）用のディカールが見つかった。いつ手に入れたのかわからないが、ごく一部を切り抜いた跡があった。おそらくジャンク・ディカールを買ったのだろう。こういうのは、12袋で$5、などという売り方をしている。貼り方のガイドはちゃんと付属していたので、その通りに貼った。
例によって劣化していて、テストで水に漬けるとひびが入った。すぐに補強剤を塗ったが、あまり芳しくなく、細かく分かれてしまう。貼るのに一苦労で、普通なら15分で終わる作業に2時間も費やした。ロゴはひびが入ったので、塗料を塗った。濃くウェザリングしてごまかすしかない。
この貨車はどういうわけか緑色である。本当は空色のはずだ。実は筆者の塗装ではない。中古を1台$15で買ったものだ。色が違うので、塗り直す予定だったが、あまりにもよく出来ている。それを味わいたいので、破損個所を直し、タッチアップした。BNの色とも多少違う。床下のブレーキ装置が素晴らしい出来だ。作者はおそらく、鉄道で働いていた人であろう。こんなところまで、というところが細かくできている。実車に緑のものがあったのかもしれない。
筆者はこの木製キットを沢山組んだが、床下は見えないので、すべて省略している。これを参考にして、作り足したくなってきた。
この写真は筆者の作例である。何度もサーフェイサを塗って水研ぎしてあるので、金属製と間違える人が多い。 2016年11月19日
Phoebe Snow
貨車を塗装してディカールを貼った。
先回、ピンボケだったのは、撮り直した。艶消し塗装をしてディカールの痕を消した。 絞りを少し絞ったので、多少良くなった。側面は軽く、屋根はかなり艶を消していある。
この会社は当鉄道には少ない。Phoebeはフィービィと発音する。日本人には読みにくい。 フィービィ・ケｲツという女優を覚えている人はかなりのオジサンだ。
フィービィ・スノウとは雪の精で、純白の衣装を身に着けている。蒸気機関車の時代には、煤で汚れるからそのような服は着るべきでないのだが、
Lackawanna 鉄道では無煙炭を使用しているから服が汚れない、という宣伝である。この宣伝用に作られたキャラクタだ。
当時は無煙炭というのは商品価値があった。C&EI （Chicago & Eastern Illinois）という会社の石炭ホッパ車には、白に近い灰色の塗色のものがあった。煤がないということを強調するためだ。
無煙炭は発熱量が大きい。この発熱量については誤解が多い。燃焼熱（すべてを酸素と反応させたときに発生する熱量）は最大である。しかし反応速度が小さい。即ち、機関車の中で単位時間あたりに発生する熱量は、瀝青炭の場合よりもかなり小さい。だから、同じ出力（仕事率のことであり、時間当たりのエネルギィ）を得ようとすると、火室面積を大きく取らねばならない。この辺りのことをご理解戴けない人がいる。工学部出身と聞いているが信じがたい。
硫酸専用のタンク車用のディカールに良いものがなく、GATX （General American Tank Car） の切れ端を見つけたので、それを貼った。最大限に艶を出したので、ディカールには気泡が入らず、きれいに貼れている。
先回、ピンボケだったのは、撮り直した。艶消し塗装をしてディカールの痕を消した。 絞りを少し絞ったので、多少良くなった。側面は軽く、屋根はかなり艶を消していある。
この会社は当鉄道には少ない。Phoebeはフィービィと発音する。日本人には読みにくい。 フィービィ・ケｲツという女優を覚えている人はかなりのオジサンだ。フィービィ・スノウとは雪の精で、純白の衣装を身に着けている。蒸気機関車の時代には、煤で汚れるからそのような服は着るべきでないのだが、
Lackawanna 鉄道では無煙炭を使用しているから服が汚れない、という宣伝である。この宣伝用に作られたキャラクタだ。
当時は無煙炭というのは商品価値があった。C&EI （Chicago & Eastern Illinois）という会社の石炭ホッパ車には、白に近い灰色の塗色のものがあった。煤がないということを強調するためだ。
無煙炭は発熱量が大きい。この発熱量については誤解が多い。燃焼熱（すべてを酸素と反応させたときに発生する熱量）は最大である。しかし反応速度が小さい。即ち、機関車の中で単位時間あたりに発生する熱量は、瀝青炭の場合よりもかなり小さい。だから、同じ出力（仕事率のことであり、時間当たりのエネルギィ）を得ようとすると、火室面積を大きく取らねばならない。この辺りのことをご理解戴けない人がいる。工学部出身と聞いているが信じがたい。
硫酸専用のタンク車用のディカールに良いものがなく、GATX （General American Tank Car） の切れ端を見つけたので、それを貼った。最大限に艶を出したので、ディカールには気泡が入らず、きれいに貼れている。 2016年11月05日
またまたcoon-skin
当鉄道にはアライグマの皮がまだある。これが2輌あるのだが、番号が同じなのが腹立たしい。遠くに置いて同時に見なければよいのだが、色が目立つので、どうしても気になる。番号を剥がして貼り直したい。♯800程度の耐水研磨紙で水を付けて丁寧に擦ると、文字だけ消すことができる。一文字消せばよいので 、出来ないことではない。合う黒文字ディカールがあればよい。
ドアの形が異なるが、塗色が同じ写真を見つけた。随分色褪せている。この種のweatheringはなかなか難しい。アライグマの皮についてはいろいろな問い合わせがあるが、それほど詳しいわけではないので、こちらのサイトをご覧戴きたい。
Friscoという語はSan Franciscoの短略形だと思っていたがそうではなく、San Francisco と St.Louis および Companyの複合語だと書いてある。この見解は初めて見た。
筆者はこの会社については、椙山満氏からお聞きしたこと以外ほとんど知識がない。大陸横断鉄道を作るためにいくつもの会社を統合し、挑戦したが力尽きた会社という感じだ。この鉄道に限らず、Texas & Pacific, Missouri Pacificなど太平洋を目指した会社は多い。大陸横断鉄道というものに対する意欲は、当時は今では考えられないほど強かったのだ。
2016年10月30日
エポキシ樹脂製貨車
かなり古いタイプである。Car Cyclopediaの古いものを丹念に見て、見つけ出した。1931年製であった。このころの車輛限界は今と比べるとかなり小さい。鉄骨トラスの内外に木板を張ったdouble sheathed boxcarである。内側は壁の途中の高さまでしか内張がない。すなわち人間の背の高さくらいから上は、鉄骨がむき出しである。
このモデルは友人のBobが、”これを進呈するよ。誰も組めないキットだから、挑戦してみるかい？”と言ってくれたものだ。箱を開けると、屋根、妻、側板、床とラニングボードだけが入っていた。説明書もない。エポキシ鋳物で、少し反っている。修整しても箱型に組むのは至難の業だ。しばらく箱の蓋を開けては閉め、を繰り返していた。
ある時、内側が中空だから組みにくいことに気が付いた。それでは木材を正確に切り出して直方体を作り、それに貼り付ければ良かろう。正確に木材を切り、カンナを掛けてノギスで測り、満足のいくものを作った。それにスーパーＸを使って一面ずつ貼り付けた。大変な手間をかけて箱型にしたが、そのまま10年くらい眠っていた。
先月の関西合運に持って行こうと作業を再開したが、あまりにも繊細な部分が多く、一月以上も掛かった。grab iron （取っ手、梯子などの掴む部分）を0.4 mmの線で作らねばならず、大変手間取った。こういう部分はスケールに拘る必要はないのだが、そうしないと本体の接続部と合わないから仕方がない。数十個の穴に正確に作られた部品を差し込み接着した。梯子を登ったところのプラットフォームは木材で自作した。目止めしてから作って塗装する。ディカールはたまたま残りがあったので、それを貼った。こんなに手間が掛かるとは思わなかった。二度とやりたくない作業である。こうやって苦労して完成させても、数十年経てば劣化しているかもしれない。やはり金属製のほうがずっと簡単に作れて、長持ちする。
2016年10月24日
Pacemaker
Pacemaker というのはNYCの hotshot（地域間高速貨物列車）である。第二次世界大戦後の20年ほど定時運行で活躍した。Atlas製の貨車の未塗装ををいくつかの会社が買って、それに正しい色を塗り、商品化していた。その一つが、このペースメーカである。
土屋氏のところから来た6輌とChicagoから来た2輌ではとても正規の編成は組めないが、一応、手を加えて補重し台車・連結器を取り替えて完成させた。
困ったことに塗り分けが2種類ある。ドアが半分赤いのと全部のとがあるのだ。どちらが正しいのかはっきりしない。様々な昔の写真を見ると、全部赤いのが多い。たまに半分だけのもあるという程度だ。赤の色はヴァーミリオンである。いわゆる朱で、水銀の硫化物を昇華させたときの色だ。
赤を塗り足そうとも思ったが、合う色ができるかが問題だ。それを考えると現状でも良いような気がする。
台車はこの時代にしては滑り軸受である。軸受合金が特殊で、メンテナンスがほとんどいらないという。しかしその後急速に転がり軸受に変化していった。
2016年10月22日
続 完成した貨車

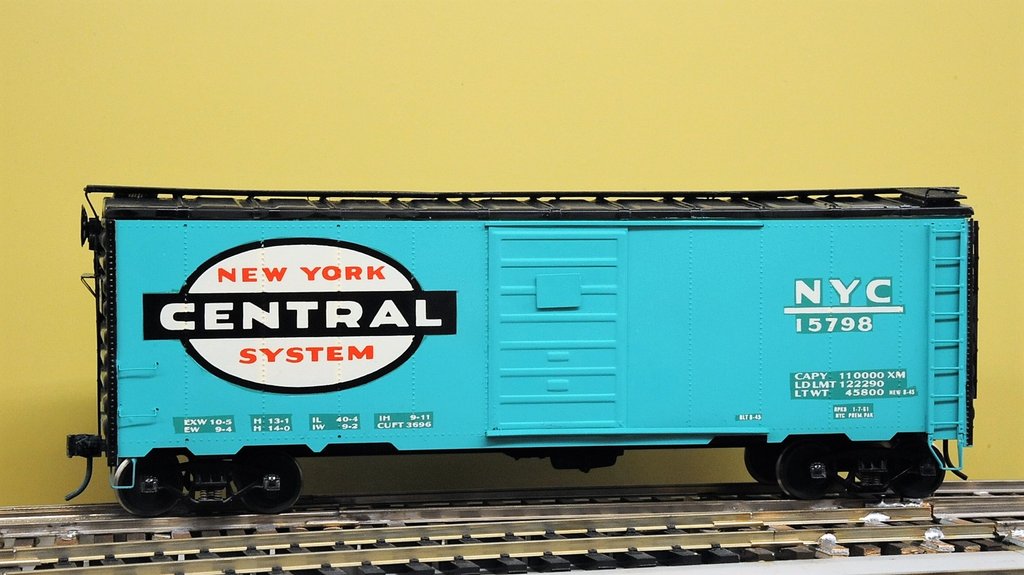

これらの boxcar は Atlas の古い製品を改良して塗ったものだ。アトラスは1970年代に、当時としてはずいぶん進歩的なプラスティックの機関車、貨車、線路を発売した。オーストリアの Roco に発注した製品をアメリカ国内で売った。上廻りはとても良い出来だが、台車が3線式対応で、あまり良くなかった。車輪を取り替えても抵抗が大きいので、台車ごとAthearnのデルリン製に替え、車輪はLow-Dだ。連結器は高さ調節用のスペーサを入れて固定した。ラニングボードの支えは斜めに薄く切り取り見栄えを良くしている。様々な改良工事でかなり良くなっているが、塗装がまずい。薄い塗装で、しかも文字がタンポ印刷のようだ。くっきりと出ていないので眠い感じがする。磨き砂でこすると文字が消えるから、それに新たに上塗りして別のものにする。当鉄道にはアトラス製品はいくつかあるが、オリジナルの色のまま、走っているものは一つもない。
車体の基本的なディテールは間違ってはいないので、小修正で良くなる。床下のブレーキシリンダも挽物に取り替え、妻のディテールも修正している。

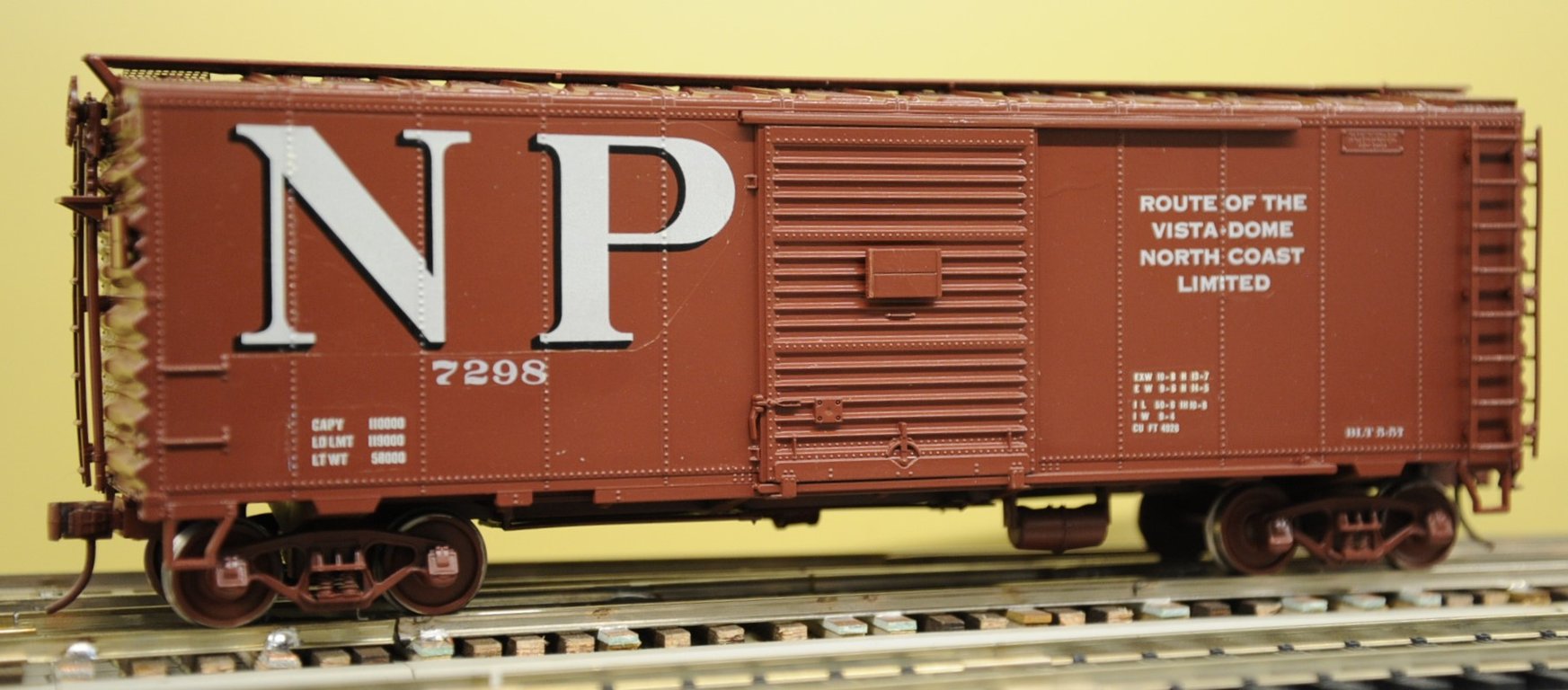

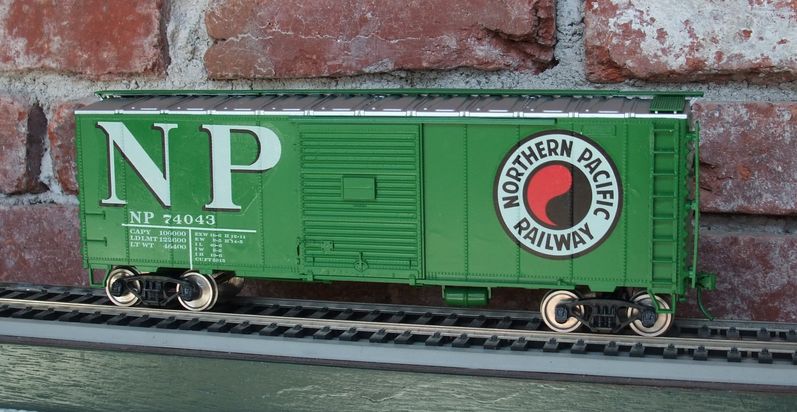

左の写真のASARCOは鉱山会社のものだ。ディカールを一山いくらかで買った時に入っていた。そういう意味ではとても珍しい。N&WとかNPもあったものを貼っただけである。
これでアトラスの未改造の貨車は無くなったはずである。
2015年09月08日
lumber door
機関区のはずれに「だるまさん」が居た。台車を外されて動けないからそう言うらしい。英語では 何と言うか、思い出せない。

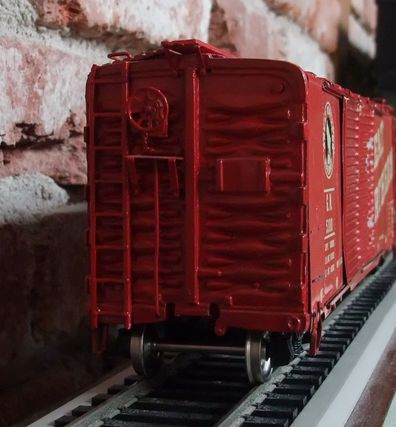

この貨車は片方の妻板に小さなドアがある。その目的は、側面のドア開口部が小さいので、長い材木を積めないのを克服する工夫だそうだ。側面から長尺の材木を担いで入れ、先端を開口部に突っ込む。そうしておいて、他の端をドアの中に入れる。うまくやると、貨車の全長の9割程度の長さの材木を入れることができる。
アメリカでも、荷役は人の手で行われた時代があるのだ。
このドアは片方の妻にしかついていない。模型化するとき、気を付けねばならない。
この貨車はoutside braced boxcarと呼ばれる。内側を平面化することに留意した設計だ。
この貨車は片方の妻板に小さなドアがある。その目的は、側面のドア開口部が小さいので、長い材木を積めないのを克服する工夫だそうだ。側面から長尺の材木を担いで入れ、先端を開口部に突っ込む。そうしておいて、他の端をドアの中に入れる。うまくやると、貨車の全長の9割程度の長さの材木を入れることができる。アメリカでも、荷役は人の手で行われた時代があるのだ。
このドアは片方の妻にしかついていない。模型化するとき、気を付けねばならない。この貨車はoutside braced boxcarと呼ばれる。内側を平面化することに留意した設計だ。
2014年08月14日
Idaho Forest
センタ・ビーム・フラットカーの積荷に、よくこの材木会社の製品がカヴァを掛けられて載っている。材質は厚手の紙の表にプラスティック・コーティングしたものである。筆者の家のデッキが築22年でかなり傷んできた。補修を繰り返したが、デッキ材が既に腐りかけているので、新品の材料に置き換えることにしたのだ。
日本にないサイズの木材であるので、色々なところに打診していたが話が折り合わなかった。結局のところ、原木を輸入している会社と接触して、日本でその寸法に挽いてもらったのだ。1 cmほど大きめに挽いて、人工乾燥した。カンナ、ルータを掛けて、オリジナルと寸分たがわぬ材を1トンほど用意してもらった。Canadian Yellow Cederという材で日本では米ヒバという怪しい名前で売られている。素晴らしい芳香を持った木である。長さは2 m から 6mの乱尺で、厚さは60 mmである。
本来は1月に納品の予定であったが、担当者が怪我をしたらしく、7月の納品となった。
デッキ材を専門に扱っている会社の価格の約半額で用意できた。それを4トン車で運んで来た時に掛けてあった包装材がこれで、しばらく手を付けられないので包んでおいた。
庭にこのシートを掛けた材料が置いてあるというのはなかなか良い景色である。
お盆休みは人手があるので、近日中に交換をする予定だ。するとこのシートは捨てることになる。もし、読者の方で、欲しいと仰る奇特な方があれば喜んでお譲りする。大きなものなので、マークやロゴだけを切り取ってくれ、という要望にも応じる。
2013年01月13日
続 IMP の Boxcar を改造する
生地完成である。いつもは磨かないのだが、人に見せるものなので、磨き砂で10分ほど磨いた。細かいハンダの飛沫などがつるりと取れて、持ったときに滑らかだ。ハンダも余分のところが取れたので、キサゲ仕上げがほとんど必要ないほどだ。炭素棒ハンダ付けで仕上げているので、余分のハンダがほとんどないのも、大きな要因だ。今回は床下に凝った。一応、目に付くブレーキ・リギングをとりつけ、ブレーキシリンダのシルエットが正しく見える様に、シリンダ中心を少し下げてみた。また、手動ブレーキの鎖もわざと垂らしてみた。実物はこんなに弛まないのだが、ぶらぶらしていると実感的である。
このブレーキ・リギングは昨年のトレイン・ショウで見つけたもので、ひとつ2ドルであった。自分で作っても知れているが、製品を見てみたかったからだ。Max Grayはこのキットを別売していた。ちょいとハンダ付けするだけで、Super Detailingが可能なキットとして売ったのだ。いくつくらい出たのか分からないが、あまり見ない。ブレーキ管との組である。
今回の改造はこのブレーキ装置を見ていて思いついたのだ。機能だけでなく、外見を成立させる工夫をすると面白いと思ったのだ。横から見ても、全く普通の貨車であるが、実は…というところが狙いなのだ。さて、いったい何が入っているのだろう。
2013年01月11日
IMPのBoxcarを改造する
Internaional Model Products、略してIMPは、1950年頃の輸入業者の名前である。製造は安達製作所である。薄い板で出来ていて、ヘタに持つとグニャリといく。この大きさなのに厚さ 0.25 mm である。しかもプレスでの押し出しがうまくいくように、ナマシ板を使っているから始末に負えない。ハンダ付けには当り外れがある。これは素人に毛の生えた程度の技量の持ち主が作ったらしい。故安達庄之助氏の話によると、中学生のアルバイトを使ったこともあるそうだから、あまり感心しない出来のものもあるわけだ。外形の寸法は一応正しいので、修正を施し、部品を取り換えれば十分良いものが出来る。この種の貨車は安ければ20ドル以下で買える。
このboxcarは安く手に入れた。裏を見ると、床板がブリキ板である。とにかくコストを下げなければならないので、材料をケチったのだ。安達氏には、当時の話をいろいろお聞きした。梯子のプレスが甘く、しかも材料が軟らかいので修正するとクタクタになってしまう。細かい部品は全て外して捨て、新しい部品に取り換えた。ハンダ付けの拙いところは全てやりなおした。
この状態でしばらく放置してあったが、近々ある O Scale West での講演を指名されたので、ある改造を施して持って行くことにした。
アイデアはしばらく前からあったのだが、持って行って見せるからには、あっと驚く仕掛けにしたかった。以前の工作では、その「あっ」というのが無かった。3日ほど考えて、「出来るはず」ということになり、スケッチだけで寸法を当たることもなく、工作を始めた。
床板は 1 mm の板を切り、背骨に当たるハット・セクションという帽子型断面の部品を用意したが、長さが足らないので継ぎ足した。肋骨にあたる骨を組んで、床板にハンダ付けする。こういうときは炭素棒ハンダ付けのありがたみを実感する。この大きさの板にコテで付けるのはなかなか難しいが、炭素棒なら一瞬である。この床は、剛性が大きくないと今回の目的に合わないので、あちこちに補強を入れて堅い構造にした。
この床上にはこんな部品が載る。さて一体何であろうか？下の太いブラスの角棒は、撮影時の単なる支えである。 2013年01月09日
続々々々 Boxcarを作る
この貨車は木製である。Quality Craft社のキットである。筆者はこの貨車に惹かれて、たくさん買ってあった。一部は完成している。箱だけのまま、しまいこんであったのが見つかったので一気に完成させようというわけである。木製なのだけども硬い床用塗料を沁み込ませてラッカ・サーフェサを塗っては研ぐと、十分な滑面が得られ、吹き付け塗装すれば金属と見間違うほどきれいに仕上がる。
キットのままであればホワイトメタルの鋳物を貼りつけておしまいであるが、ドアを開けた状態にしようと思うと、いくつかの工夫が要る。ドアは薄いのである。木製の箱は約 3 mm （1/8インチ）の厚みがある。それが見えてはいけないので、ある程度まで切り落して、切り口から、厚みが見えないようにせねばならない。同時にドアの薄さを強調せねばならないから、開口部に接している部分だけ薄いブラス板で作る。奥の方は貨物を積めば見えないはずだ。
ドアはスライドさせて、二枚重ねになっている。その部分のドアも薄さを見せなければならないのでブラスで作った。開いた状態で走ることは無いので、これは単なる情景モデルになる。走らせないから、台車は抵抗の大きいものでも構わない。
ドアは番号順に動かすのだろうから、どの部分が上になっているのか、よく考えて作らねばならない。ディカールを貼る時も注意が必要である。
片方に全てのドアが寄ったので、バランスが極めて悪い。走らせはしないが、持った時に取り落す可能性があるので、貨物の中にカウンタ・バランスを入れておく必要がある。
塗装は Weyerhaeuser 社の緑にする。この色の調色は難しく、市販品も怪しい色のものがある。これはHOの製品である。2013年01月07日
続々々 Boxcarを作る
All door Boxcar という 車種がある。同時にではないが側面の全てのドアが開く。濡らしてはいけない製材乾燥した木材、合板などを積む。この手の貨車にはいろいろな工夫があり、この貨車のようにプラグドア（平行移動してテコで押し込む構造の戸）のもの以外に、シャッタが上下して、しかもその間柱も取り去ることが出来るタイプ、中にドーリィ（小さい車を付けて動くようにした床板状の荷台）を仕込んで、真ん中の二枚だけ全開して、両端は引き出すタイプなどがある。この機種は1970年代によく見掛けた、非常に機能的で、構造に興味が湧いた。全てのドアが開くようにすると、天井の強度が必要で、屋根裏にはトラスがあった。また、妻板はかなりごつい鋼材で補強してあり、全体としてはかなり重くなっただろうと思われる。
80年代末にはほとんど見かけなくなったので、廃車されていったのだろうと推察する。その理由としては構造が複雑で、教育程度の低い労働者に扱わせると壊れやすいのであろう。ドアを締めつけるテコは意外と細く、無理をすると曲がったり折れたりしそうだ。
この貨車の現物は、Illinois 鉄道博物館にある。錆びてはいるが現物を見られてよかった。 ５輌 同時に作り始めた。全て同じでもおもしろくないので、１輌は改造した。
端の二枚のドアを開いて荷役しているところを模型化した人もいるので、それを作り始めたのだ。
この種の貨車は、すでに存在していない。その代わりの貨車がcenter beam flatcarである。これは、ある程度の水濡れは覚悟で防水シートをかぶせた木材を運んでいる。
2013年01月05日
続々 Boxcar を作る

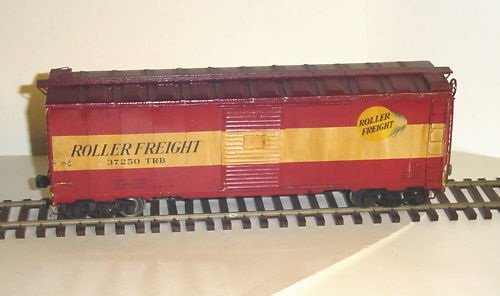

何度も出て来るこの貨車は、e-bayで数ドルで買った中古貨車からのre-builtである。もともとはこんなものであった。何をどうすればこうなるのか、というほどひどい状態であった。刷毛でニスを塗ったような感じで表面が褐色になっていた。溶剤を工夫して、表面だけはがそうと思ったが、それもなかなか難しく、結局全部はがした。木部は組み直して側板はSuper Xで貼り付けた。この貨車の色はGlaciar Greenといって、氷河の色なのだそうだ。NYCのJade（翡翠の色）と何が違うのかはよく分からない。こちらの方が多少青いような気がしたので、そのように調色した。ディカールは、30年前から買ってあったのをようやく貼れた。

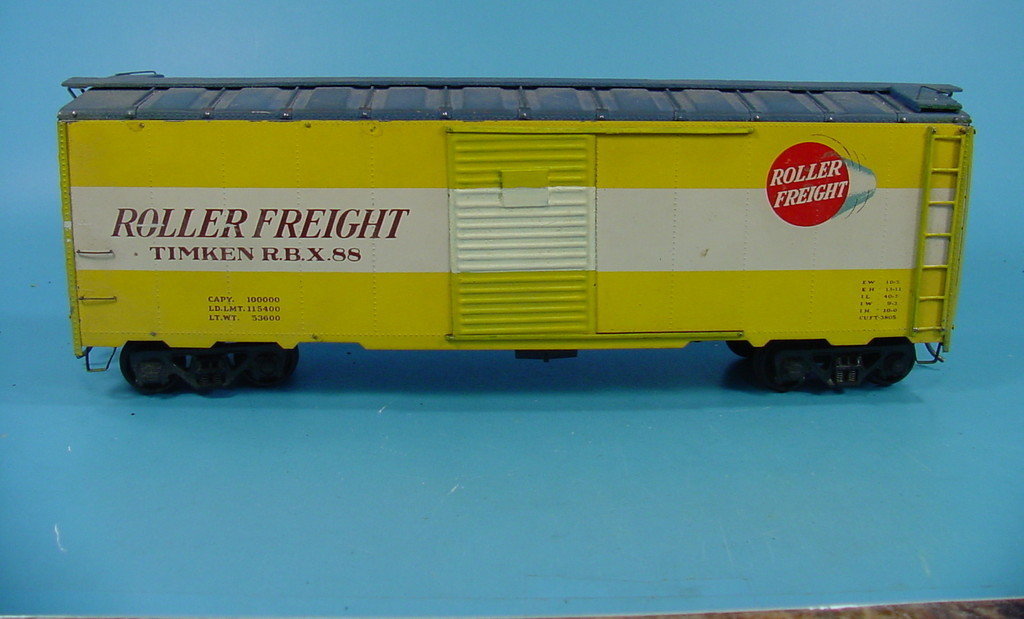

元のRoller Freightというのは、Timkenの宣伝文句であって、戦後その普及に努めていた時のデモンストレイタ車輌群である。BoxcarとかHopper Car などを同じ色に塗って、全米を廻ったらしい。1949年のこのアニメイションは面白い。1959年版は多少改訂されているが同様である。起動時の摩擦が4％しかなく、油切れによるHotboxも無いから、列車の遅れが無くなることを強調している。
パンフレットでは人間一人で押せるほど摩擦が少ないということを宣伝している。最終的にはGNがこれらの車を買い取ったという話もあるので、この塗り替えは意味があることにした。
TRB(Timken Roller Bearing)の車輌群は3色あって、当時のAthearnはその全てを模型化している。e-bayを丹念に探すとこの種の車輌はたまに出るが、意外と高値で買えそうもない。数が少ないのであろう。この一番左の赤いものが、上の茶色の車輌と同一品であるとは、誰も思わないであろう。HO以下ではよく見かけるようだ。
2013年01月03日
続 Boxcarを作る
安いキットを買ったものだから、一部の部品が足らない。それが未完成の大きな原因であったことは否めない。屋根の歩み板（Roof Walkとも言う）は木製が付いていれば「当り」で、プレスの網目が付いたのは、どちらかというと「外れ」である。木製であれば、ワイヤー・ブラシでこすって傷んだ感じにする。昔は釘で留めたので、歩み板の真ん中に穴が開いて、変な感じであった。現在はSuper Xがあるので、留め具が全く見えない。平らに付けるために、屋根のてっぺんに接着剤を付け、歩み板を屋根にテープで仮留めする。これは位置関係だけを留めただけである。次に週刊誌ぐらいの柔らかさの雑誌を堅い机に載せ、その上に貨車を仰向きに置いて軽く重しを掛ける。そうすると屋根と歩み板が平行に固着する。この方法はエッチングのsee-thruの歩み板にも使える。
歩み板の端には支えが必要であるから、細い平角線でそれを作りSuper X で取り付ける。ステップもこの接着剤で付けると、弾力性があって折れにくい。問題は梯子である。
安達製作所で買って来たジャンクの中から拾い出した梯子は短いので、細いブラス線を角に内側からハンダ付けして延ばす。そしてステップをハンダ付けすると、実感的だ。既製品はこのあたりの作りがでたらめである。
ブレーキ巻き上げ装置の位置を正確に調べて取り付ける。巻き上げ用の足場も正確な位置に取り付ける。
このあたりの位置関係が出鱈目だと、非常にみっともない。先日の動画はとても参考になる。
横から見た時に見えるブレーキ・シリンダは正しい位置に付ける。高さがおかしいと実感を損なう。ブレーキ・リギングがフレームにほとんど接しているのだから、シリンダ中心もその高さでなければならない。
正直なところ、これ以上の手間を掛けるのは筆者の主義に反する。貨車は機関車とは違う。軽く走れば良いのであって、手に取ってじっくり見る人はいないことになっている。遠くから見て気になる所が、正しく出来ていれば合格である。
2013年01月01日
Boxcar を作る
この３箇月、貨車を作り続けた。それらの貨車はLow-D車輪を作った時、走行抵抗を測定する必要があって、全く同様に仕上げた貨車を30輌必要としたからだ。それらはAthearnの40-ft, 50-ft Boxcarの一群である。ある程度は持っていたのだが、測定用に買い足したのだ。当時はこの種の貨車が安く手に入った。アメリカの模型ショウを一巡りすれば5,6輌は買える。単価は15ドル以下である。台車付きだから安いものだ。大急ぎで形を作り、測定に使用した。そのあとは放置されていたが、未塗装のものが多く、美観を損ねた。ヤードに各種の未塗装車が並んでいると気が滅入る。梯子とか天井のRunning Board、ブレーキホイール、などが付いていない。なんとなく廃車の行列のようで、視界に入ると腹が立つ。
5輌ずつ細かい部品を作り、付けて行く。1日2時間と決めて続けると、10日くらいである程度仕上がる。歩み板は平板を捲って取り、エッチング抜き落としの"see-thru"に取り換える。透けて見えるのは素晴らしい。多少、値段は張るが、効果がある。安い貨車でも、この種の部品に取り換えるだけで、見違える。この歩み板は手に入りにくい。模型ショウで見つけると、あるだけ全部買ってしまう。１輌分７ドルもするが、その価値が十分にある。
天候を見て、塗装準備をする。エア・コンプレッサからホースを伸ばし、塗料を攪拌してろ過する。下塗りをして、マスキングをする。側板のみ塗装済、文字印刷済であるから、色が微妙に合わない。しかしそれは本物にもあることなので、文字を隠して塗り重ねる。天気の良い日に、吹き付ける。乾燥台を用意してあるのでそれに載せて、太陽光を浴びせると、温度が上がって塗装面が平滑に仕上がる。
マスキングを外し、多少のミスはタッチアップして直す。車輪を塗り、連結器に薄く錆色を塗る。車輪のトレッドに塗料が付いていれば、溶剤で拭き取る。マスキングした部分の色の違いをぼかすように僅かにウェザリングをする。こうして、ごく普通のAthearnの貨車がカスタマイズされていく。
貨物列車は都合３本ある。タンク車を主体としたもの、Boxcarを主体としたもの、ここまでは1960年までの仕様である。蒸気機関車による牽引で矛盾が無いような時代のものである。もう一本は1980年代にアメリカに住んでいたとき、よく見かけた編成である。たくさん写真を撮ってあるのでそれを見ながら仕上げている。これはDDA40Xなどに牽かせて矛盾が無いようにしている。線路上に置くところが無いので諦めて抽斗にしまっていたが、2年前にヤードを増設したので3本目がそのまま載せられる。都合、貨車だけで200輌ほどがいつでも走るようになっている。
2012年11月20日
続々 Vic's Hobby Supply

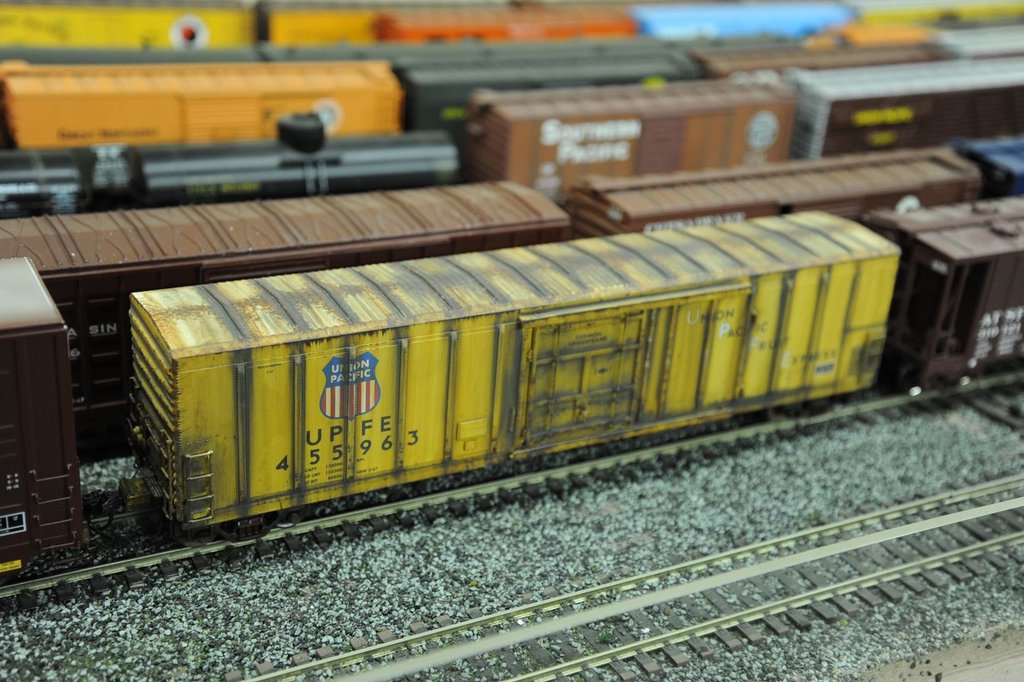

この貨車のウェザリングには参った。細い刷毛を使って細かい錆を表している。そのあとでWashしているそうだ。Washとは薄く溶いた汚れ塗料をさっと流し、それが半乾きのときに重力方向に拭き取るのだそうだ。スプレィとは異なる表現である。もちろん全体に埃色をスプレィしてある。最近のコンテストの入賞作品は、ほとんどこのテクニックを使っているように思う。。
このレイアウトの特徴は美しい線路である。ハンドスパイクなのだが完全に直線が出ている。その秘密はRoadbed（道床）にある。この道床はTru-Scale社の製品である。たまにこれを見るが、全面的に使ってあるのを見るのはこれが初めてである。HOが有名であるが、もともとはOゲージの会社である。今でも時々市場に出ている。枕木を厚板から彫り出し、レイルのはまる部分に溝を切ってあり、道床の肩も一体に削ってある。その昔天賞堂が出していた木製道床は、材質は異なるがほとんどこれのコピィである。天賞堂製は合板を用い、枕木部分の木目が活かされていた。本家は木目のほとんどないポプラ材を用いている。
レイルをはめる部分が飛び出していて、現在の細密度の水準からは少し外れているが確実に直線性を保つ。もちろんレイルの底の部分の幅が大切で、細いレイルは使えない。
アメリカではこの種の木工品が大量に作られていた。日本のような手作業ではなく、大きな工場で大量生産されていた。この種の工作をする職種をmouldingという。
Turntable は自作である。手際良く作ってあり、確実に動作する。やはり太い軸と大きな駆動輪があった。工学的な素養のある人の作品は、ちゃんとツボを押さえている。2011年11月23日
続々 Canstock Car

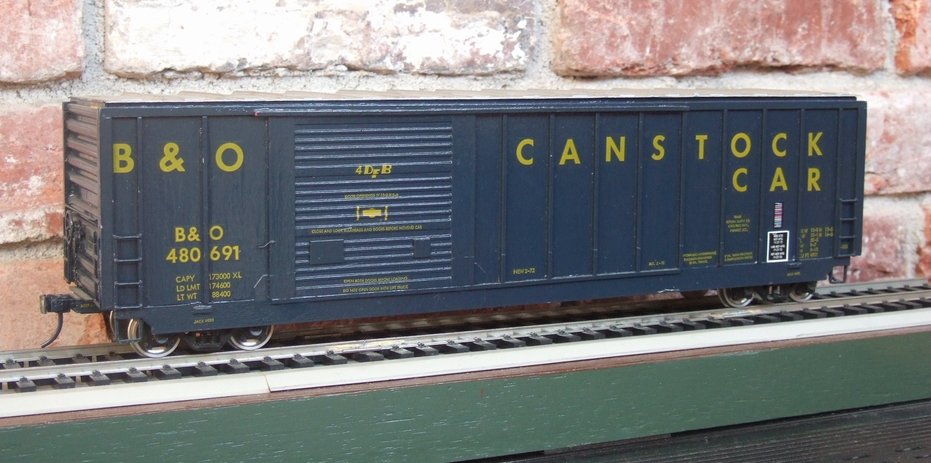

筆者は長年このCanstock Carの資料を探していた。外観の写真や、キットから作られた模型はたまに見ることがあっても、鉄道会社の発表している資料に行きつくことができなかった。
ところがこのブログに鋭いご意見を戴くnortherns484氏から、例によって思わぬ贈り物を戴いた。それがこのリンクである。B&OのHistorical Societyの発行する資料をPDF化したものを見る事ができるのだ。インタネットのありがたいところである。
一応は筆者も検索して探してはあるのだが、なかなか見つからない。ところがnortherns484氏は必ず見つけ出してしまう。これは何かのノウハウがあるのだろうか。
このSentinelという言葉は軍隊用語で番兵とか歩哨という意味であり、B&Oが荷主に対して提供した貨車運用情報プログラムのことである。
B&Oはアメリカで一番古い鉄道会社である。
さてこの資料の13ページから10ページに亘って詳しい解説がある。歴史的背景を含め、この機種が開発された必然性まで書いてある。
Canstock の大きさの見積もりは少々大き過ぎたようだ。9600ポンドということは約4.3トンである。パレットに載っていてスティールバンドで留めてある。積み込みの手順を工夫して今までよりたくさん詰めて、しかも省力化できるわけで、開発者は鼻高々だったであろう。
この解説の中で筆者の興味を引いたのは、妻が開くタイプの有蓋車がこの種の輸送に使われていたことだ。確かに、妻から入れればたくさん入るが荷役の手間は大きい。1台ずつ専用のプラットフォームに押し込んでから積まねばならないからだ。
ところがこのブログに鋭いご意見を戴くnortherns484氏から、例によって思わぬ贈り物を戴いた。それがこのリンクである。B&OのHistorical Societyの発行する資料をPDF化したものを見る事ができるのだ。インタネットのありがたいところである。
一応は筆者も検索して探してはあるのだが、なかなか見つからない。ところがnortherns484氏は必ず見つけ出してしまう。これは何かのノウハウがあるのだろうか。
このSentinelという言葉は軍隊用語で番兵とか歩哨という意味であり、B&Oが荷主に対して提供した貨車運用情報プログラムのことである。
B&Oはアメリカで一番古い鉄道会社である。
さてこの資料の13ページから10ページに亘って詳しい解説がある。歴史的背景を含め、この機種が開発された必然性まで書いてある。
Canstock の大きさの見積もりは少々大き過ぎたようだ。9600ポンドということは約4.3トンである。パレットに載っていてスティールバンドで留めてある。積み込みの手順を工夫して今までよりたくさん詰めて、しかも省力化できるわけで、開発者は鼻高々だったであろう。
この解説の中で筆者の興味を引いたのは、妻が開くタイプの有蓋車がこの種の輸送に使われていたことだ。確かに、妻から入れればたくさん入るが荷役の手間は大きい。1台ずつ専用のプラットフォームに押し込んでから積まねばならないからだ。
2011年11月21日
続 Canstock Car
栗生氏の御許可を得て、引用させて戴く。
---------------------------------------o--------------------------------------
我々が思い及ばない点はたぶん、バルクヘッド、仕切り壁の強度の問題だろうと思います。このモデルメーカーの別の写真に、ドア面に「4DF-B」の表示がありますから、 これはエバンズ社のDF-Bを、4つ使っているはずです。
この「4つ」という点が重要で、ボックスカーの真ん中には、コイルを積まないのですね。
フォークリフトは、ドアのところで向きを変える必要があります。そのために、ドアの開口寸法を12フィート6インチ（ 381 cm ）と大きくとりました。そして、積み下ろしのときは、両側のドアを共に開けます。
フォークリフトのターンのために、このスペースが必要です。一部の写真で、"OPEN BOTH DOORS BEFORE LOADING"との表示が読み取れますね。
そして、最後の7つ目と、8つ目のコイルは、ドアの位置に置きます。フォークリフトで、サイドから積み下ろしするのです。 これらのためのバルクヘッドは、たぶん、ドア開口部の位置に来ます。そのツッパリ部（固定部）は、両側のドア自体ではなくて、床と天井、あるいは鴨居だと思います。
----------------------------------------o-------------------------------------
明快なご解説で、これを読んで非常にすっきりした。DFは荷崩れ防止用のディヴァイスで、天井というよりも、この解説にあるように鴨居にあるレイルと床に固定されるはずだ。これはレイルにぶら下って滑って行き、所定の場所でロックする。（この写真はCar and Locomotive Cyclopedia 1974年版である。）
それにしてもこの貨車の積載量は70トン超であるから、そのコイル一つはかなり重いものであろうと思われる。軟鋼板であれば、この説明図から割り出した大きさで、幅2 ft（61 cm）のコイルなら、1つ7トンくらいになる。それが移動するのを防ぐDFの強度はさぞかし大きいのではないかと思う。また、それを積み込むフォークリフトもかなり大きなものだろう。（このコイルは4.3トンであることが後日判明した。）
この貨車の連結器には、油圧ダンパが付いていて連結時の衝撃を吸収するようになっている。それでもかなりのショックがあるだろうから、DFの強度はかなりのものだ。
---------------------------------------o--------------------------------------
我々が思い及ばない点はたぶん、バルクヘッド、仕切り壁の強度の問題だろうと思います。このモデルメーカーの別の写真に、ドア面に「4DF-B」の表示がありますから、 これはエバンズ社のDF-Bを、4つ使っているはずです。
この「4つ」という点が重要で、ボックスカーの真ん中には、コイルを積まないのですね。
フォークリフトは、ドアのところで向きを変える必要があります。そのために、ドアの開口寸法を12フィート6インチ（ 381 cm ）と大きくとりました。そして、積み下ろしのときは、両側のドアを共に開けます。
フォークリフトのターンのために、このスペースが必要です。一部の写真で、"OPEN BOTH DOORS BEFORE LOADING"との表示が読み取れますね。
そして、最後の7つ目と、8つ目のコイルは、ドアの位置に置きます。フォークリフトで、サイドから積み下ろしするのです。 これらのためのバルクヘッドは、たぶん、ドア開口部の位置に来ます。そのツッパリ部（固定部）は、両側のドア自体ではなくて、床と天井、あるいは鴨居だと思います。
----------------------------------------o-------------------------------------
明快なご解説で、これを読んで非常にすっきりした。DFは荷崩れ防止用のディヴァイスで、天井というよりも、この解説にあるように鴨居にあるレイルと床に固定されるはずだ。これはレイルにぶら下って滑って行き、所定の場所でロックする。（この写真はCar and Locomotive Cyclopedia 1974年版である。）それにしてもこの貨車の積載量は70トン超であるから、そのコイル一つはかなり重いものであろうと思われる。軟鋼板であれば、この説明図から割り出した大きさで、幅2 ft（61 cm）のコイルなら、1つ7トンくらいになる。それが移動するのを防ぐDFの強度はさぞかし大きいのではないかと思う。また、それを積み込むフォークリフトもかなり大きなものだろう。（このコイルは4.3トンであることが後日判明した。）

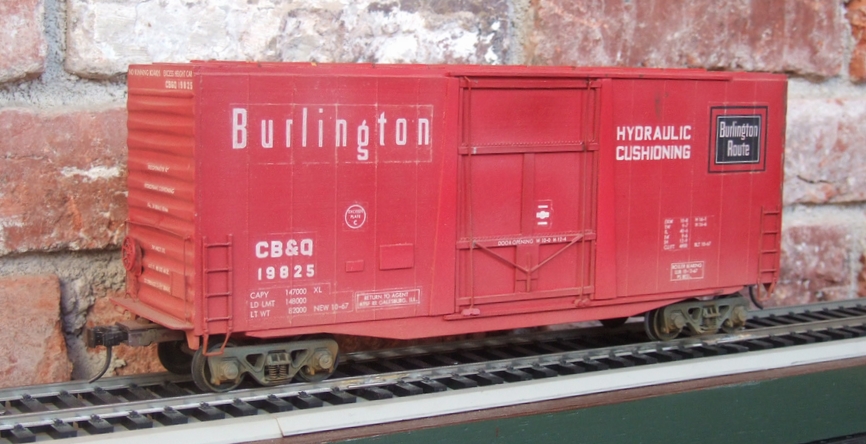

この貨車の連結器には、油圧ダンパが付いていて連結時の衝撃を吸収するようになっている。それでもかなりのショックがあるだろうから、DFの強度はかなりのものだ。
2011年11月19日
Canstock Car
先日栗生弘太郎氏から戴いたコメントで、Canstock Carの模型が発売されたことを知った。キャンストックとはブリキ板、薄いアルミ板で、缶詰製造業者が使う材料を納品するときに使う貨車である。食品に触れるものであるから、有蓋車で運ぶ。
一般的には、ごく普通の有蓋車で運んでいたのだが、B&O（バルティモア・アンド・オハイオ）という鉄道会社が導入したこの貨車は、単位長さあたりのキャンストック・コイル（巻物で運ぶ）の数が多いという特長を持っている。
この貨車の模型はQuality Craft（現在のWeaver)が出していた、木製のキットである。このキットを開けて図面を見て、どうやって作ったものか、思案投げ首であった。というのは、ドアの位置がどうなるのか、図面を見ても説明を見ても分からない。一般的にはこのようなオフセットした（片方に寄った）ドアは反対側が点対称になっているものだ。
当初、そうしようと思ったのだが、どう考えても荷役上の都合を考えると、もう少しドアが大きくないと都合が悪いことが分かった。しかし、両側面の同じ位置にドアがある理由が分からない。というわけで組み掛けてしばらく放置してあった。
1985年に祖父江氏と訪米した際、デトロイトのディックのところに寄った。彼はこのキットを完成させていた。見ると、やはり、両側面の同じ位置にドアがある。
理由を聞くと、「よく分からぬが、メリットがあるんだそうな。」ということであった。それ以上の情報が入らぬまま、仕方なくディックと同じように仕上げた。それから25年、意外な形でその理屈が明かされた。
今回発売の模型はHOである。実物の資料を手に入れて細かくできている。それによるとドアの位置が真ん中にあると、積めるコイルの数が少ないというのだ。この説明はなんとなく説得力のない文章で、何度も読んだが、よく判らない。例えば、パレットに載せたコイルを床に留めることができればもう少し積むことができそうだ、と思った。
多分、条件としては、�―顛完銘屬鮹羆�に持っていきたい。 �▲侫�ークリフトのみを使って荷役したい。 ��Damage Free（衝撃で荷物がずれないようにする補助具。以下DFと略す）を取り付けられる場所（数も）が限られる。 ということなのだろう。
ドアが片方に寄っているので、車内の奥の方は暗い。そこで天井を一部グラスファイバにして明り取りにしている機種もある。
専門家の栗生氏に解釈して戴いた。
