tanker
2026年03月22日
rivet の表現
神戸で開かれた例会に、このタンク車を持って行った。これはUPの図面集から寸法を拾いスクラッチから作ったもので、既製品にはないサイズだ。UPのタンク車として、筆者には最初のスケールモデルである。12500ガロン（47.5 ㎥）の容量を持つ。台車は正しい National台車である。これは焼結ナイロンの3Dプリント製だ。車体サイズが微妙に大きな既製品はすでに６輌あり、それらを売却してこのスケールモデルを大量に作ったらどうかという誘いもあったが、時間的にもう難しそうだ。アメリカの友人の中には筆者の仕上げたものを欲しがる人もいる。走行性能と塗装が気に入っているのだそうだ。これはまだ艶を消していない。

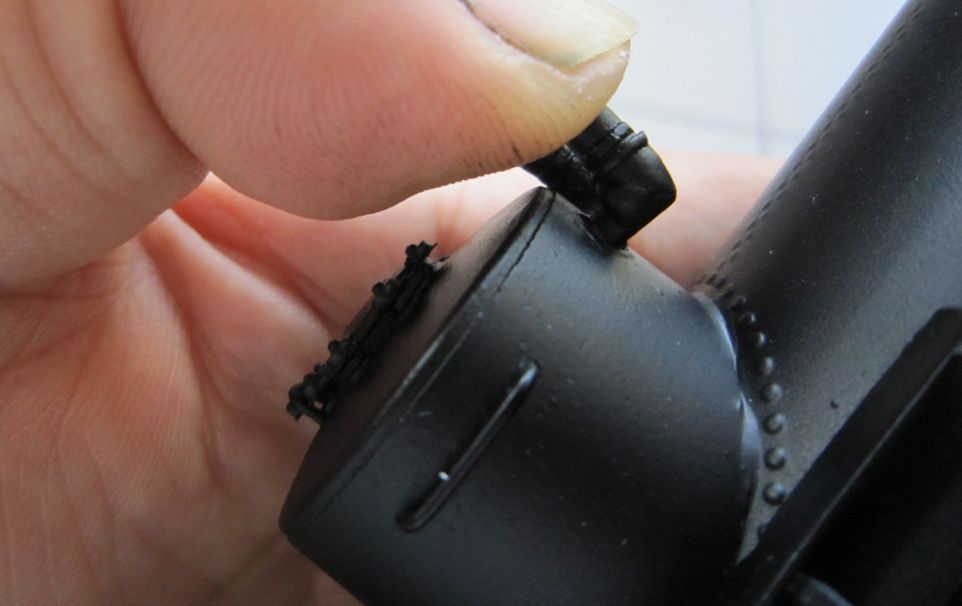

実はこの写真はしばらく前に撮ったものだった。現在はリヴェットがあり、ドーム周辺には滑り止めが付けてある。
友人達に見せて「どうやって付けたのか、分かる？」と問うとリヴェットに関しては正解者が多かったが、滑り止めにはかなり驚いていた。これらはディカールである。現在はMicro Markという会社が売っている。以前は Archer という会社が扱っていたが廃業してしまった。その Archer の経営者から直接買ったものだ。
メイルでやり取りしてカリフォルニアの模型ショウで買った。奥さんは、「うちのお客さんの中で一番遠いお客さんです。」と喜んでいた。その後２種買ったが、廃業の案内を受け取ったのは残念だった。

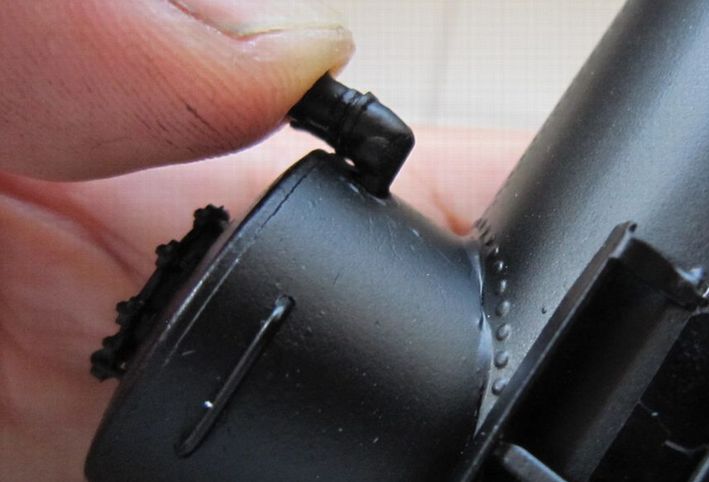

リヴェットは他にも使った例がある。わずかでも凹凸が付いていると気分が良いものだ。模型のリヴェットは少々誇張されている。しかもその方が評価されやすいようだ。実物はそれほど飛び出しているわけではない。
しかし1930年代までのものの中にはリヴェットが円錐形のものもあり、それを売り物にした模型もあった。
2026年03月20日
2-dome tanker の再建計画
F氏から再度連絡があり、ディカールを作るから再度挑戦しないかという誘いを受けた。現在当博物館ではプラスティック製貨車を排除してブラス製車輌のみに転換しつつあるので、その誘いに乗りたくなってきた。現在のそのタンク車は見るからに形が良くないので捨てたいのだ。
確かに現在の Tydol-Veedol は褒められるような状態ではない。タンク体をブラスで作り直し、タンクエンドは 3D で行ける。台枠はブラスで新製、ドームは現在のものを一つは使える。それはブラス製だからだ。もう一つの小さいものはパイプを切って作ればよい。タンク体に当たるフランジ部分は板から作る。
問題はリヴェットだ。全部を打ち出してもよいが、失敗しそうだ。また、t 0.3のような薄いものを使わないとうまく押し出せないが、薄い板は使いたくないというのも大きな理由だ。
リヴェットは片方にだけある。もちろんエンド部分にはあるが、隔壁の増設改造は片方だけだ。 これらのリヴェットは２列で千鳥になっている。打ち出してしまうと、３本ローラには掛けられない。２本がゴムで出来ている３本ローラが必要だ。手で曲げるのは自信がない。
こうなるとディカールを貼るしかなさそうだ。そのようなディカールはある。
確かに現在の Tydol-Veedol は褒められるような状態ではない。タンク体をブラスで作り直し、タンクエンドは 3D で行ける。台枠はブラスで新製、ドームは現在のものを一つは使える。それはブラス製だからだ。もう一つの小さいものはパイプを切って作ればよい。タンク体に当たるフランジ部分は板から作る。
問題はリヴェットだ。全部を打ち出してもよいが、失敗しそうだ。また、t 0.3のような薄いものを使わないとうまく押し出せないが、薄い板は使いたくないというのも大きな理由だ。リヴェットは片方にだけある。もちろんエンド部分にはあるが、隔壁の増設改造は片方だけだ。 これらのリヴェットは２列で千鳥になっている。打ち出してしまうと、３本ローラには掛けられない。２本がゴムで出来ている３本ローラが必要だ。手で曲げるのは自信がない。
こうなるとディカールを貼るしかなさそうだ。そのようなディカールはある。
2026年03月18日
3Dプリントの耐性

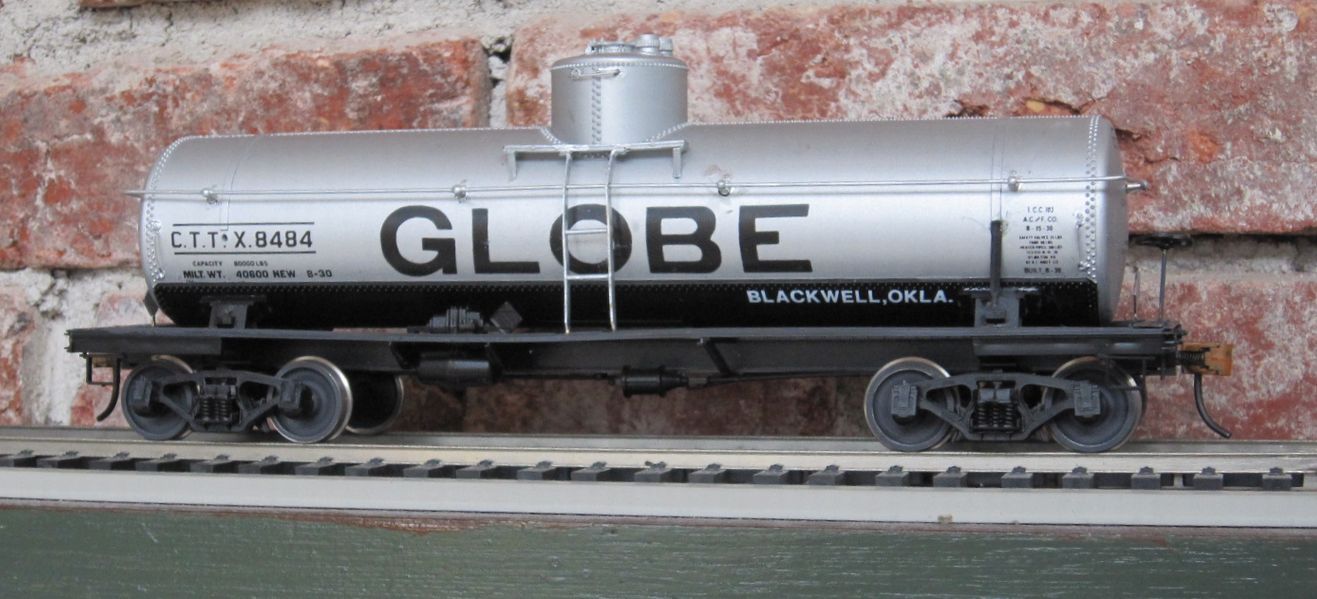

これは正しい single domeのタンク車である。ディカールがもう一つあったのでこのライオネルのタンク車に手を入れて完成させた。艶を消す予定である。ドームのトップは3Dプリントで作り、あちこちに手を入れた。台車心皿の高さを調整して実物の通りにした。ライオネルはフランジが高い車輪を使っているので、その辺りでごまかさざるを得なかったわけだ。
修正後はオモチャ臭はなくなった。元の設計が素晴らしいからだ。しかし困ったことにハンドレイルの終端はなんと中央部のドーム下にあり、そこに大きな孔があった。これはごまかしようがないので、光硬化パテでその孔を塞いだ。
塗装前にシンナで洗って古い塗料を剥がし、細かいサンドペーパで磨いて光らせた。実はシンナで洗うとき、プラスティック製のタンクエンドを外すのをうっかり忘れたのだ。光硬化パテや、3Dプリントで作ったドームの蓋などもつけたまま洗ってしまった。途中で気が付いたが、溶けていなかったので助かった。
おそらくプラスティックの材料はフェノール樹脂（ベークライト）であった。この種の熱硬化性樹脂は三次元網目構造を持ち、溶剤によって溶けたりはしない。
パテや3Dプリントが溶けなかったのは、考えてみれば当然である。光硬化樹脂も三次元網目構造を持つのだ。それらは一次元高分子の側鎖を光によって結合させて、網目構造を作る。
いわゆる射出成型に使われる熱可塑性樹脂（ポリスチレン、ABSなど）は一次元高分子（ひも状高分子）が絡まっているだけで、加熱や溶媒によってばらばらになり易い。3次元高分子はその中に溶媒が入って行きにくいし、共有結合によって結ばれているので形を保つのだ。しかし、末端の境界面では未反応の構成単位の分子が飛び出しているので、多少膨潤したり粘ったりする筈だが、今回は全く感じなかった。これはやや意外であった。
ということは光硬化の 3Dプリント で作った物はラッカシンナで洗っても良いということである。ただし、成型後日光に十分に当てて、完全に重合を進ませた後の話である。整形直後のべとついている状態では溶ける部分があるはずだこの貨車も3Dプリントのタンクエンドを付けている。
3Dプリントの成型品を潤滑油漬けにして長期間放置し、その経過を知りたいと思う。焼結ナイロンだけは実験済みである。大丈夫だったが、他の場合はどうなのだろう。割れたという情報は得ているが、客観性は確保されていない。
こういう実験結果こそ、雑誌に載せるべきことなのである。
2026年03月10日
2-dome の構成
F氏から非対称タンク車についての問合わせがあり、過去記事を紹介した。Tydol, Veedol の話だ。それについていくつかの記事を調査されたようで、興味深い話をお知らせ戴いた。
「Tydol」と「Veedol」は、かつての Tidewater Oil Company の主要ブランドです。これらに関連する 2-dome のタンク車には、当時の物流における重要な実用的理由がありました。
異なる製品の同時輸送 2つのドーム（タンク上の突起部分）があるタンク車は、内部が2つの独立したタンクに分かれていることを示しています。これにより、1つの車輌でガソリン（Tydol）と潤滑油（Veedol）など、異なる種類やグレードの石油製品を同時に運ぶことが可能でした。
熱膨張の管理 タンク上部のドームは、温度変化によって液体が膨張した際の「逃げ場」として機能します。2つのタンクにそれぞれドームを設けることで、両方の液体に対して安全な膨張スペイスを確保していました。
配送効率の向上 バルク（大量）輸送において、需要の異なる複数の製品を一度に小分けにして配送できるため、特に小規模な給油所や顧客への配送効率が飛躍的に高まりました。

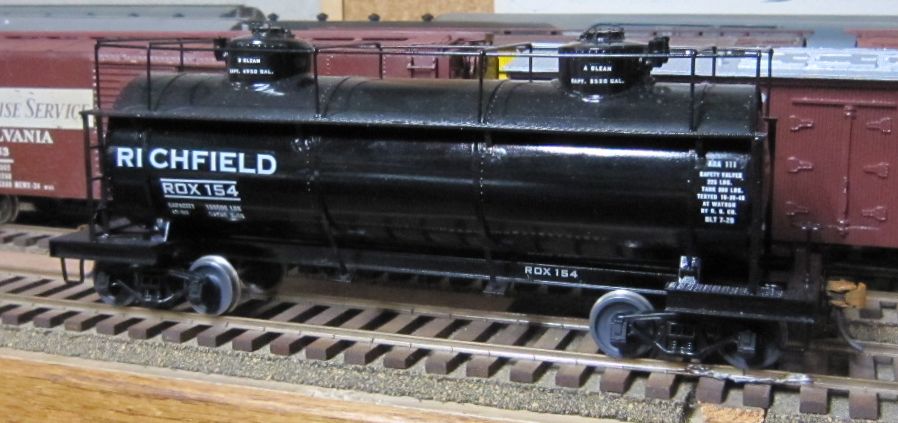

これらの 2-dome などの複室タンク車は、単独室のタンク車を改造することによって作られたものが多い。片方のエンドを外し、内部に新たに隔壁を作ったので、その部分にはリヴェット列がある。
ドーム部分の大きさが異なるのが普通であったようだ。小さいタンクのドームは小さくてよく、細くて低いものが多かった。筆者の作ったタンク車では、ほとんど同じ大きさだったので正しくないことになる。当時の写真を見るとかなり小さいものが載っている。Champ のディカールの解説にはその部分説明がないので、リヴェットを削らずそのまま完成させてしまったのは残念である。もうこのディカールは入手不能で、作り直すわけにはいかない。
「Tydol」と「Veedol」は、かつての Tidewater Oil Company の主要ブランドです。これらに関連する 2-dome のタンク車には、当時の物流における重要な実用的理由がありました。
異なる製品の同時輸送 2つのドーム（タンク上の突起部分）があるタンク車は、内部が2つの独立したタンクに分かれていることを示しています。これにより、1つの車輌でガソリン（Tydol）と潤滑油（Veedol）など、異なる種類やグレードの石油製品を同時に運ぶことが可能でした。
熱膨張の管理 タンク上部のドームは、温度変化によって液体が膨張した際の「逃げ場」として機能します。2つのタンクにそれぞれドームを設けることで、両方の液体に対して安全な膨張スペイスを確保していました。
配送効率の向上 バルク（大量）輸送において、需要の異なる複数の製品を一度に小分けにして配送できるため、特に小規模な給油所や顧客への配送効率が飛躍的に高まりました。
これらの 2-dome などの複室タンク車は、単独室のタンク車を改造することによって作られたものが多い。片方のエンドを外し、内部に新たに隔壁を作ったので、その部分にはリヴェット列がある。ドーム部分の大きさが異なるのが普通であったようだ。小さいタンクのドームは小さくてよく、細くて低いものが多かった。筆者の作ったタンク車では、ほとんど同じ大きさだったので正しくないことになる。当時の写真を見るとかなり小さいものが載っている。Champ のディカールの解説にはその部分説明がないので、リヴェットを削らずそのまま完成させてしまったのは残念である。もうこのディカールは入手不能で、作り直すわけにはいかない。
2026年03月06日
ハシゴの構造
タンク車の側面のハシゴにはいろいろな方式がある。既製品は正確に作られたハシゴを立てて、その横棒の一つがハンドレイルであるというものが多い。よく出来ているものもあるが、タンク・ボディとの距離がうまく合わないものがあり、手摺が完全にはタンクと平行になっていないものもあって、不細工である。実物の構造を観察すると、
� ．魯轡瓦篭覆�っていて、タンク・ボディに沿う形になっているタイプ（上の写真）
�◆．魯轡瓦麓�立し、ハンドレイルが通す部分が上端になっているタイプ（下の写真）
の二つに大きく分かれる。
�，任歪汗阿�面倒であるし、仕上がりが良いとは言えないこともあるが、うまく行くとその仕上がりは素晴らしい。上の緑のタンク車の例は、かなりの時間を掛けて調整している。
�△離織ぅ廚任魯鼻璽爐亮�りのプラットフォームにハシゴが届かないので、プラットフォームの裏側から握りを兼ねたステップ（grabiron）を飛び出させている。今回は�△鮑遒辰拭Ｈ鷯錣亡蔽韻暴侏茲董⊆卒兇眩�す。高さを合わせるのは簡単で、手摺を通してぶら下げ、床にハンダ付けするだけである。床には小さな角孔を開けてあり、ハシゴの高さ調節は簡単である。手摺が一直線になり気持ちが良い。
2026年03月04日
3-dome tank cars

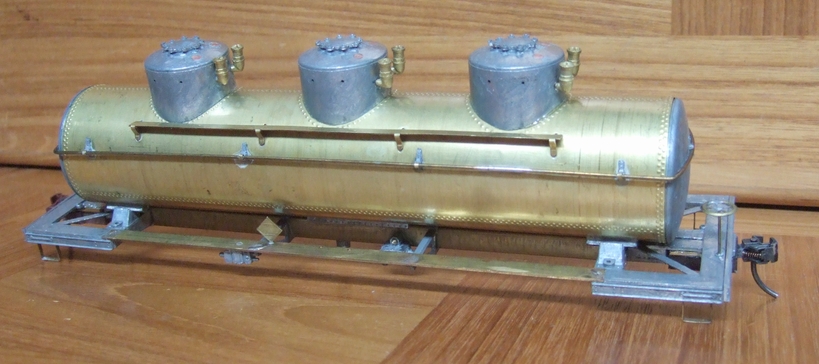

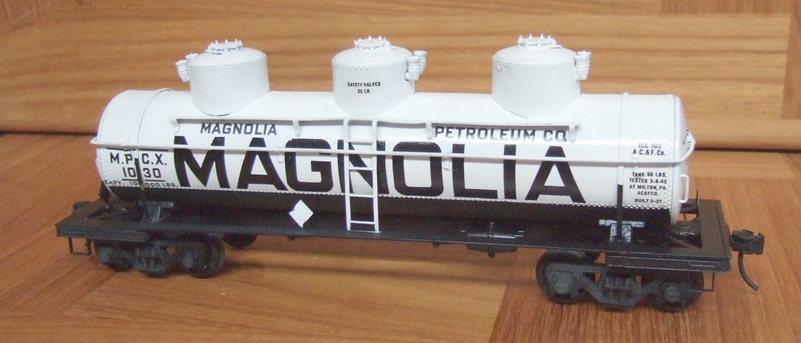

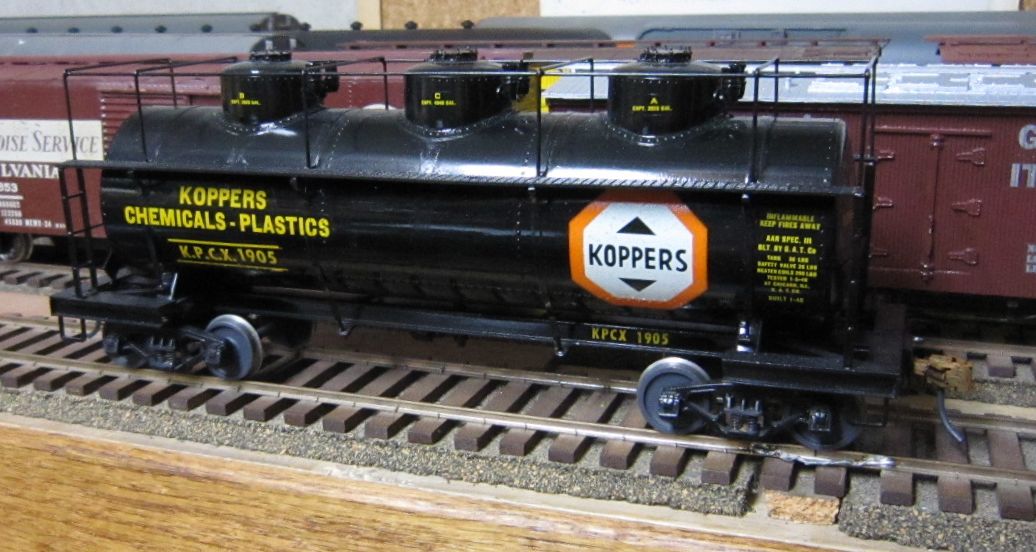

ドームが3つあるタンク車は何を運んでいるか、がよく分からなかった。量的には大したことはなく、3種のものを運んでいるならそれは何なのか。もう30年以上も前のことだが、その一つの解答を得たことがある。
それは機関車のエンジンオイルだという。前後両側のタンクには新油を入れるのだそうだ。中央のタンクには廃油を入れるらしい。
なるほどという感じであった。廃油は新油よりは少ないだろう。配送時に前後の新油を少しずつ出せばバランスも良いはずだ。廃油は少なくてもバランスには関係ない。
現物を見た訳ではないが、納得する。その友人は1950年代にその現物を見たことがあると言った。ドームには ”clean lube oil", "dirty lube oil" と書いてあったそうだ。
現在では潤滑油はトラックで配送されるからこの種の貨車はあり得ないだろうが、面白い話だ。
先回の緑のタンク車は燃料油を運んでいる。写真の車輌は空想の産物で、実物は 1-dome であるが、3-domeにした。この会社は Virginia州にあった会社だ。ヴィリジアンの鮮烈な色が印象に残っている。
それは機関車のエンジンオイルだという。前後両側のタンクには新油を入れるのだそうだ。中央のタンクには廃油を入れるらしい。
なるほどという感じであった。廃油は新油よりは少ないだろう。配送時に前後の新油を少しずつ出せばバランスも良いはずだ。廃油は少なくてもバランスには関係ない。
現物を見た訳ではないが、納得する。その友人は1950年代にその現物を見たことがあると言った。ドームには ”clean lube oil", "dirty lube oil" と書いてあったそうだ。
現在では潤滑油はトラックで配送されるからこの種の貨車はあり得ないだろうが、面白い話だ。
先回の緑のタンク車は燃料油を運んでいる。写真の車輌は空想の産物で、実物は 1-dome であるが、3-domeにした。この会社は Virginia州にあった会社だ。ヴィリジアンの鮮烈な色が印象に残っている。
2026年03月02日
タンク車群を完成させる
懸案であった塗装が完成した。タンク車は構成としては単純なのだが、床下機器とか安全弁、手摺などがかなり面倒である。手摺を付けるための方法をいろいろと考えていた。
ハンドレイル・ナブをいくつか見付けたので、それを使うことにして一挙に完成させた。60年前の部品なのだが、針金を通す孔がないものが数％あった。またその孔を貫通させたときのバリが大きく残っていて、削る手間が大変だ。当時、もっと快削性のある材料がなかったのだろうか。
手摺を付ける時には高さが重要だ。定盤上にブロックを噛ませて車体を置き、ハイトゲージでケガキを入れる。ハンドレイル・ナブに線材を通しておいてハンダ付けする。最終的にすべてをハンダ付けすると、とても丈夫だ。
手持ちのディカールと塗料を確認し、何の社名をどのタイプに貼るかを決め、工程表を作る。塗装はいくつかの仕事をまとめてやるので、この工程表作りは重要である。
一度に10以上のアイテムを仕上げるので、塗料を順番に並べ、溶剤、攪拌棒、ろ過に必要な資材を棚に置く。
今回は放置してあったトレーラも同時に塗ることにしたので数が増えた。それは木製なので下地処理が面倒だ。おそらく何回も削っては塗ることになるだろう。
写真はディカールの確認をしている段階で、車輪等はまだ仕上げがしてない状態であるのは御許し願いたい。GEのカヴァード・ホッパのディカールはF氏に戴いたもので、現在では非常に入手が難しいものだ。
ハンドレイル・ナブをいくつか見付けたので、それを使うことにして一挙に完成させた。60年前の部品なのだが、針金を通す孔がないものが数％あった。またその孔を貫通させたときのバリが大きく残っていて、削る手間が大変だ。当時、もっと快削性のある材料がなかったのだろうか。
手摺を付ける時には高さが重要だ。定盤上にブロックを噛ませて車体を置き、ハイトゲージでケガキを入れる。ハンドレイル・ナブに線材を通しておいてハンダ付けする。最終的にすべてをハンダ付けすると、とても丈夫だ。
手持ちのディカールと塗料を確認し、何の社名をどのタイプに貼るかを決め、工程表を作る。塗装はいくつかの仕事をまとめてやるので、この工程表作りは重要である。一度に10以上のアイテムを仕上げるので、塗料を順番に並べ、溶剤、攪拌棒、ろ過に必要な資材を棚に置く。
今回は放置してあったトレーラも同時に塗ることにしたので数が増えた。それは木製なので下地処理が面倒だ。おそらく何回も削っては塗ることになるだろう。
写真はディカールの確認をしている段階で、車輪等はまだ仕上げがしてない状態であるのは御許し願いたい。GEのカヴァード・ホッパのディカールはF氏に戴いたもので、現在では非常に入手が難しいものだ。
2026年02月20日
tank car
このタンク車はWeaver製のプラスティック製である。アメリカのジャンク市で素人が塗装して Dow Chemicalにしたものを5ドルくらいで買った。15年程放置されていたが、その青色の彩度が低くて見るたびに腹が立ったので、別物に仕上げることにした。そのきっかけはこのディカールである。Walthersの製品で、新しくて貼り易そうであった。それを友人から譲られたので半艶の黒を吹いて貼った。
タンクボディ自体には何の不満もなかったが、上のデッキの手摺が太かったのだ。むしり取って穴をあけ、柱を立てた。こういう仕事はスーパーXに限る。耐熱性があるからだ。
そうしておいて別の針金を曲げて孔に差込み高さを調節する。針金がＴ字に付くところは端面に目立てヤスリで丸い溝を付けて、形よくハンダ付けできるようにするのがコツだ。適当に突き合わせてハンダをぼってり付けるのではなく、合金層だけで付けるようにすると丈夫になるわけだ。コテは30 Wで十分である。塩化亜鉛液を塗ればスズ63％ハンダで一瞬で付けられる。そのまま水洗いすればよい。スーパーXという接着剤は耐熱性があるから何の心配もない。加えた熱量が小さいから、本体のプラスティックも融けることはない。しかし、もたもたしていると失敗することはありうる。
この程度の工作をしただけで、誰もプラスティック製であることが分からなかった。要は細いものを細く作るだけのことである。先輩の仰った「華奢に見えるようにする。」というのがすべてを表していると思う。
2025年11月29日
タンク車群を完成させる

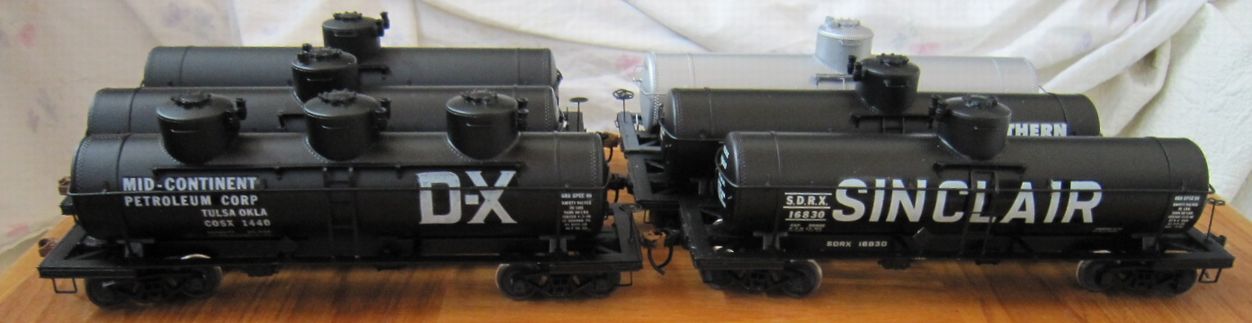

完成したものと完成間近のものをとりあえず10輌並べた。仕上がりを揃えたいので、完成品も手近にないと具合が悪い。左上の３輌はドームを大きく改造したもので、滑り止め塗装の面積比が適当な値になった。左の４番目は完成間近のUP タンク車で５番目はSPである。これら二つはスクラッチ・ビルトである。UPの方はより詳しい図面が手に入ったので、少し出来が良くなった。右はドームの多い群で、右下の４輌はTEXACO になる予定だ。これでTEXACO は17輌になる。3Dプリントの部品が使えるようになったので完成が早まった。この中の２輌は、”made in occupied Japan" の銘版が貼ってある。シカゴの大先輩の Mike Hill氏から戴いたものだ。
2025年11月19日
tanker を作る
作り掛けのタンク車を一挙に６輌完成へと動いている。この２輌はもう３年近く進捗がなかったが、一気に完成させることにした。
この 6-dome が実物にあるかどうかは、やや怪しくなってきた。50年程前テキサスに行ったときに、うち捨てられた6ドームのタンク車を見た。後に大陥没を起こした岩塩鉱山の近くだ。実はその時、Jefferson Lakeの硫黄鉱山を見学に行ったのだ。だからそれが頭の中で結び付いてしまった。そのうちにAHMの怪しげな6ドームのキットを見てやはり在ったのだと納得したが、友人の話ではそれはフリーランスで実際にはなかったらしい。しかし否定の証明は難しく、筆者の見たものは何だったのだろうかということになった。実物の色は黄色ではなかったがそのHO模型は黄色であった。
塗色はこれから検討せねばならないが、そのHOモデルもなかなか良い。思い切って騙されてみようかということになりそうだ。
3D の師のS氏が作ってくれたドームである。細いタンクに太くて高いドームが好対照だ。
右のタンク車はUPの12500ガロン燃料用タンク車で、筆者の好きな形である。クラブのＯ氏がドームを作ってくれた。大径で低いドームである。まだ完全には削ってなくて多角形の稜線が見える。軽くヤスリを掛けて艶消し塗装すると全く見えなくなる。
この貨車は市販品がなく、いつの日か時間があればあと数輌作りたい。歩み板を作り、ハシゴもそれに合わせて作った。あとは線を通して出来上がりだ。こういう仕事は楽しい。
この 6-dome が実物にあるかどうかは、やや怪しくなってきた。50年程前テキサスに行ったときに、うち捨てられた6ドームのタンク車を見た。後に大陥没を起こした岩塩鉱山の近くだ。実はその時、Jefferson Lakeの硫黄鉱山を見学に行ったのだ。だからそれが頭の中で結び付いてしまった。そのうちにAHMの怪しげな6ドームのキットを見てやはり在ったのだと納得したが、友人の話ではそれはフリーランスで実際にはなかったらしい。しかし否定の証明は難しく、筆者の見たものは何だったのだろうかということになった。実物の色は黄色ではなかったがそのHO模型は黄色であった。 塗色はこれから検討せねばならないが、そのHOモデルもなかなか良い。思い切って騙されてみようかということになりそうだ。
3D の師のS氏が作ってくれたドームである。細いタンクに太くて高いドームが好対照だ。
右のタンク車はUPの12500ガロン燃料用タンク車で、筆者の好きな形である。クラブのＯ氏がドームを作ってくれた。大径で低いドームである。まだ完全には削ってなくて多角形の稜線が見える。軽くヤスリを掛けて艶消し塗装すると全く見えなくなる。
この貨車は市販品がなく、いつの日か時間があればあと数輌作りたい。歩み板を作り、ハシゴもそれに合わせて作った。あとは線を通して出来上がりだ。こういう仕事は楽しい。
2025年11月17日
tanker の改良
懸案のタンク車を作り替えた。一つは以前から問題になっていた小さなドームのUP貨車だ。ハンダ付けを外すと塗装が傷むのでカッティング・ディスクで切り落とした。蓋や安全弁はハンダを外して回収し、再利用した。これで妙に小さいドームの車輌が無くなった。２輌目である。3Ｄプリントでの作例を見て、とても気に入ったので製作をお願いした。ドーム頂部の丸味は段があったので、軽くヤスリを掛けたら見えなくなった。リヴェットがあるから丁寧に削り取った。側面もわずかに多角形のように見えるので、ここも軽く削り取った。あまり丁寧にやらなくても艶消し塗装をかけるので見えない筈だ。蓋と安全弁を付けて、本体にスーパーXで取り付けた。ついでに少し補重して基準に合わせた。
こちらはLobaughの大型タンク車だ。タンク本体の出来はすこぶる良いが、台枠のプレスが甘く、不満だ。ドームの耳のような安全弁も気に入らない。Southern Pacificの写真集を見て、それらしいものを探して作った。いずれ、下廻りも改装したいものだ。どちらも半艶消しとした。ミッチャクロンをプライマーとして塗った。金属にもプラスティックにもよく効果があり、このような改造品には適する。
他にもいくつか直したいものがある。
2025年10月14日
Lionel の タンク車
Lionelのタンク車はとても重いダイキャスト鋳物で出来ている。タンクは左右二方に分かれる型に、前後と上からプランジャを押し込んだ一体鋳造である。よく出来た型である。前後のタンク・エンドはプラスティック部品を押し込んである。台枠は上下二型であるがよく出来ている。余りにも重過ぎてどうするべきか考えた。
上下分離して、軽いタンク、軽い台枠をスクラッチから作り、互いにそれぞれと組合わせれば標準質量に近いタンク車が２輌できる筈だと思い付いた。右の写真は交換後の様子である。
これは1950年頃の製品である。材質が極めて良い。粘りのある素材で今後も割れることはないだろう。アメリカ製でも時期によっては怪しい合金を使ったものがあり、粉々になったものがあるが、これは素晴らしい。しかし肉が厚く、重いのには参った。
ライオネルは急カーヴを曲がらねばならないのでフランジが高い。それを装着した台車が無理なく廻るように取り付けねばならないので、かなり工夫している。台枠の中の部材を避けてキングピン位置を少し外側にずらしてあるのだ。これは筆者が最も嫌うことであるが、その理由が分かって少々驚いたと同時に感心した。
写真の灰色の台車はナイロン製３DプリントのNational台車で、内部のバネも作られている。
キングピン位置を元に戻し、スケールの台車を付けた状態で高さを揃えねばならないので、ブラスの角材をフライスで削り出した。ネジ留めすると同時にエポキシ接着剤で固着した。台車を取付けて高さを確認した。
他のスケールの模型群と並べてみても遜色がない。玩具とは言えない品の良さがある。40年ほど前ジャンクで手に入れたものが再生された。
塗装が剥がれにくいのも大したものである。それは鉄道玩具としての機能の一つである。
2025年10月12日
tank cars
タンク車は形が出来ているが、タンク・エンド、ドームを3Dプリントでお願いしているので、 その到着待ちである。今まで大きなブラス丸棒から作っていたが、その必要がなくなった。ドームはリヴェットも打たれた状態で出来る。成型時の細かい段を削り落として、タンクボディにスーパーXで接着する。
旋盤で大きな材料から削り出すのには利点があった。タンク車というものは質量予測が難しい。ほぼ完成の状態で補重の工夫をせねばならないこともあった。そいうときにエンドを重く作れば補重の必要がない場合が多い。今回は錘を作って内部に留める必要がある。振動でズレないようにするのは意外と面倒だ。
このタンク車にはタンクボディにリヴェットが打ってある。それをディカールで表そうというのが今回の目標である。フィルムの端が目立ちそうだが、完全な艶消しにすれば見えない筈だ。
2025年09月06日
UPのタンク車の改良
このタンク車は以前紹介したものである。塗装を工夫して頂部のざらつきを表現している。滑り止めである。この”textureを変える” 手法はアメリカの友人の間で話題になり、かなりの人が採用してくれた。それは嬉しい話だったが、この模型ではその大きさ（面積）を失敗したような気がしていた。
このタンク車は安達製作所からのジャンクから作った物で、製品（この写真上）とはいろいろな点が異なる。ハシゴの上のデッキが低く、その結果ざらつきのある塗装の面積が大きくなった。大き過ぎるのである。ドームが小さいから、デッキをもう少し上にしておけばよかったと後悔したが遅かった。大きなドームを作るべきだったのだ。最近、残ったパーツをすべて出して何が出来るか洗い出している。何台かは完成し、残パーツは処分するつもりであった。その中に Lobaugh のドームがあった。かなり大きなもので、当ててみると不自然ではない。UPの写真集を見ても合格の範囲にある。
塗装済みの貨車の一部のハンダを剥がすのは出来なくはないが、失敗すれば全塗装になるのも癪である。そこでドーム の上半分をカッティング・ディスクで落としてしまった。そうしてドームを被せて載せた写真がこれである。細かいパーツとしては、ドーム上の蓋と安全弁を付け直せば完成である。
艶あり塗装をしてから載せて完成だ。接着はスーパーＸを使えばだれも気が付かないように直せる。上から見ても、艶消しの部分が減って自然な感じだ。2025年07月08日
続 タンク車を組む

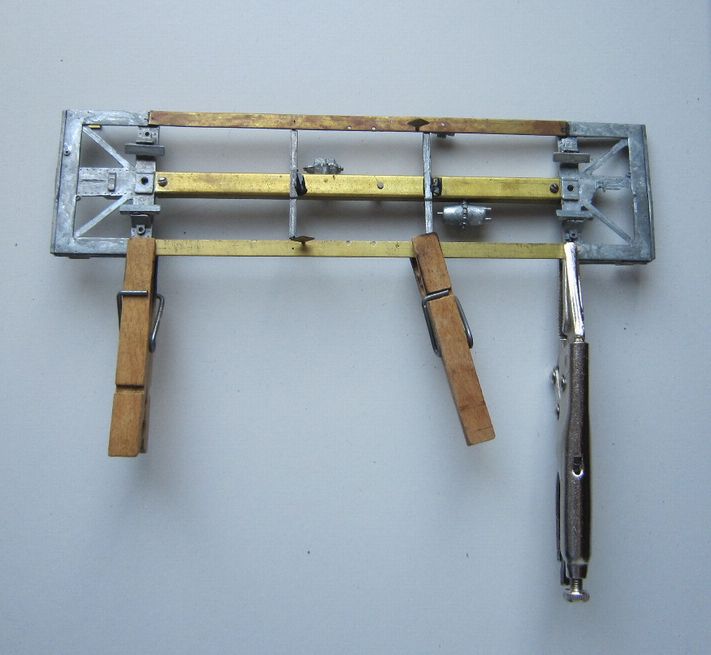

一方、ダイキャストのタンクの方はブラスで新製した台枠に付けることにすれば軽くなる。これは簡単な工作である。背骨には太いチャネルを使って、衝突に耐えるようにした。ダイキャストの下廻りには、Made in the United States of America 1950と陽刻してあった。このころのダイキャストは割れることはない。アメリカ製でも戦前のものには駄目なものがある。
他には懸案の 6-dome の硫黄用がある。殆ど出来ているので、これも同時に仕上げている。ドームは3Dの師に作って貰った。直射日光に当たったわけではないが、色が変わって来たので早く塗ってしまいたい。硫黄は密度が大きくはないから、容積が大きい。水蒸気を注入して120 ℃ほどにすれば融けて簡単に取り出せる。作業用のステップの位置を迷っていたが、高いほど作業が楽そうである。ディカールはなかなか決まらないが、タイヤの Firestone にする予定である。
もう１輌は過酸化水素用のアルミニウム製タンク車である。これは簡単にできたが、軽過ぎた。錘を入れるのは台枠に取り付けるアンカー部分の箱状部分にしようと思う。Du Pont のロゴのディカールは見つかったが、その他はどうするか悩んでいる。
2025年07月06日
タンク車を組む

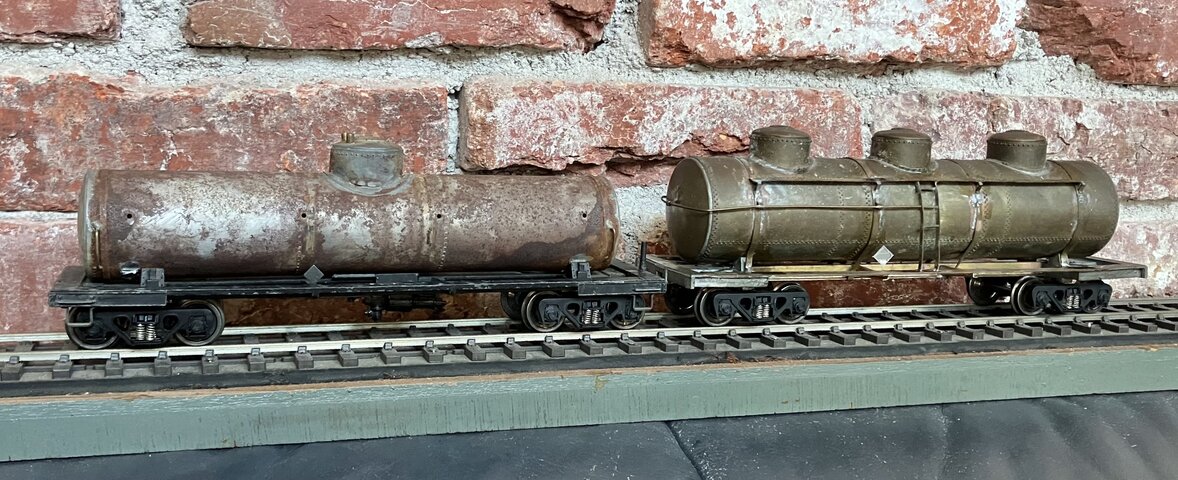

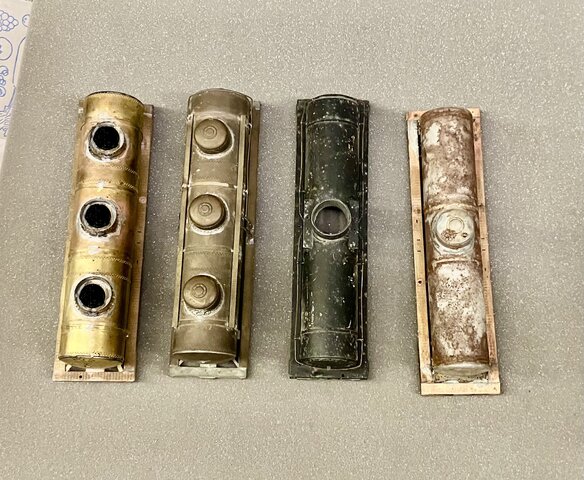

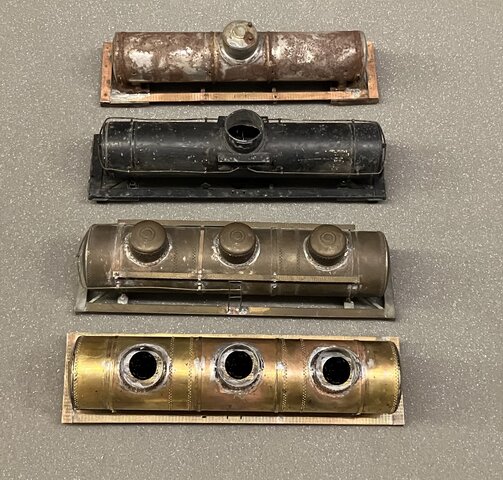

仕掛り品の 40-ft 型（8000ガロン程度）タンク車が4輌あった。日本製のブラス２輌、鉄板製の１輌とダイキャスト製だ。最後は古いライオネルでタンク本体のエンド部分だけがプラスティックであり、その他の部分は一体のダイキャストである。内部を三方から押している型で、非常に良く出来ている。鋳物の割れは発生していない。なかなか良い。
しかし台車キングピンの位置は良くない。おそらく連結開放装置を付けるためにずらしたものと推測する。一方、鉄板製はボロボロに錆びている。撮影時には、仮にブラス製の台枠に載せた。
左の鉄板製は薄くて ( t 0.25 ) とても軽いので、そのタンクボディに重いダイキャストの下廻りを付けてはどうかと思いついた。しかし載せてみると形が良くない。この1950年頃の日本製は図面もなく、雑誌の写真だけで作っていたそうだ。台枠の構造がおかしいので、それは直ちに捨てた。タンクだけを使うつもりだったが、やはり細過ぎる。結局、これも廃棄した。かなり手間を掛けたが、直せないし、どんどん錆びて穴が開きそうだ。
仕方が無いから、t 0.4のブラス板を丸めて作る。簡単だ。エンドはプレスではなく、挽物を作るつもりだったが、3Dプリント製にする。クラブの友人が助けてくれると言う。初めての試みで、楽しみだ。リヴェットはディカールを貼るつもりだ。
2025年06月08日
続 safety placards
これは濃い水酸化ナトリウム水溶液を運んでいることにしておいた。タンク本体がとても汚い。撮影後、洗剤を吹き付けて水洗いした。
これはcorrosive すなわち腐食性液体である。いろいろなものが考えられるが、この会社の製品ならフッ化物ということにしておこう。危ない積荷である。小さなタンクなので都合が良い。
この細いタンク車は硫酸用である。硫酸は密度が大きいので、容量は小さいものが用いられる。このタンク車は、40年ほど前自作したものである。ブラスパイプが見つかったので、ごく適当に作った。細いので硫酸用ということを考えていたことは間違いない。その他、用途別に貼って行ったが、石油運搬用にはあと20輌分必要である。それらは、Texaco のタンク車が大半である。
2025年06月06日
safety placards
ディカールの整理をしていたら、タンク車に取り付けられているsafety placards という小さな菱形ディカ―ルのセットがかなりの量、出て来た。
タンク車は数十輌ある。その中でこれが貼ってあるのは数輌しかなかった。積荷は石油系のものが大半だが、硫酸、塩素、水酸化ナトリウム水溶液、硫黄、その他極めて危ないものがいくつかある。
その種の危険物をまず選り分けて、該当するものを貼っていくことにした。このディカールは水に沈めるだけで菱形が浮き上がるので、貼るのは楽である。これをいちいち切り離していたら、どうかなりそうだ。
これは塩素である。タンクのジャケットにそう書いてあるので、そのように貼らざるを得ない。このコード番号は一覧表を探して確かめてある。
これは今ではほとんど製造されなくなった4エチル鉛というアンチノック剤専用のタンク車である。今は航空ガソリン用だけに使用される極めて危険な毒物である。これを一般貨車に混ぜて輸送していたというのも、今となっては驚くばかりである。
これは石油ガスである。密度が小さいので大きなタンクである。近代型であって、当鉄道では少数派である。
問題はワイン運搬用車である。これは運用していた当時の写真を見ても何もプラカードが入っていない。専用列車なので問題が無かったのかもしれない。
タンク車は数十輌ある。その中でこれが貼ってあるのは数輌しかなかった。積荷は石油系のものが大半だが、硫酸、塩素、水酸化ナトリウム水溶液、硫黄、その他極めて危ないものがいくつかある。
その種の危険物をまず選り分けて、該当するものを貼っていくことにした。このディカールは水に沈めるだけで菱形が浮き上がるので、貼るのは楽である。これをいちいち切り離していたら、どうかなりそうだ。
これは塩素である。タンクのジャケットにそう書いてあるので、そのように貼らざるを得ない。このコード番号は一覧表を探して確かめてある。
これは今ではほとんど製造されなくなった4エチル鉛というアンチノック剤専用のタンク車である。今は航空ガソリン用だけに使用される極めて危険な毒物である。これを一般貨車に混ぜて輸送していたというのも、今となっては驚くばかりである。
これは石油ガスである。密度が小さいので大きなタンクである。近代型であって、当鉄道では少数派である。問題はワイン運搬用車である。これは運用していた当時の写真を見ても何もプラカードが入っていない。専用列車なので問題が無かったのかもしれない。
2024年10月23日
SUNOCO
このタンク車はしばらく前に作った。アメリカで入手したジャンクである。日本製ではあったがハンダが全く廻っていず、全てチョン付けであったのでショックでバラバラになったのだ。タンク胴の板もタンクエンドも焼き鈍された 0.3 mm板で、ぺこぺこに凹んでいた。
全部捨てて、使ったのはわずかのロストワックス鋳物だけだ。それも質が悪いものは捨てた。
連結器座は厚板を用い、フライスで削ってタンク胴に密着させたので、フレイム・レスの構造で非常に丈夫になった。勢いを付けてぶつけても、生き残る。この短い部品の内部の空間に鉛活字を詰め込んで重くしたが、450 gしかない。この長さであれば 550 gほど欲しかった。いつも思うことだが、タンク車は質量の想定が難しい。タンクにはあとで錘を積めないから、組立前に質量を予想せねばならない。これは意外と難しい。
全質量の90％以上をスクラッチから作った。タンク胴は 0.4 mmの板を丸め、エンドは仏壇屋で見付けた分厚いろうそく立てから作った。運良くぴったりの大きさであった。丈夫なタンク・ボディになった。連結器座を取り付け、完全にハンダを流してから、２箇所孔をあけて内部を洗浄した。その穴は錘を接着して塞いだ。
タンク上のプラットフォームは適当な網目板があったので利用した。
ハシゴを丈夫に作りたかった。照明塔を作った時のステンレス部品の残りをハンダ付けして組んだ。断面がH字型になり、きわめて丈夫になった。下端はタンク体に支えを付けたので倒しても壊れない。立派なハシゴになったので、元の製品とは品格が違って見える。
ディカールに良いものが無かったが、昔よく見たSUNOCOが欲しかった。友人が勤めていた会社だ。70年代はSun Oils Co.と言っていた。合併を繰り返し、今では名前が消えてしまった。Dr.Yがカスタムのディカールを作って下さった。素晴らしい出来で嬉しくなってしまった。いろいろな思い出が甦った。
（最近画面上の写真が異常に大きくなり、小さくする工夫が出来ない。見苦しい点をお詫びする。）
2024年07月03日
6-dome tankcar
中学生の頃から、ドームがたくさんあるこの種のタンク車に興味があった。アメリカ製のキットでワイン用の貨車があるが、他にも大型の機種があることに気付いた。テキサスには大きな硫黄鉱山があった。硫黄が地下に埋まっているところに高温高圧の水蒸気を注入し、融解したものを圧力で押し上げて取り出す（Frash法）のだ。その融けた硫黄（115 ℃以上で融解）を入れるタンク車があった。ネット上ではあまり良い写真が無いが、現物を見たことがある。ドームが意外に太いと感じた。その写真が見つからないので、いくつかの参考資料と記憶とを照らし合わせての設計である。
既に、このフラッシュ法での硫黄採取は今世紀に入ってからは行われていない（フラッシュは人名である）。現在硫黄は原油の脱硫から得られるものが大半で、鉱山で採掘することが無くなったのである。
タンクボディのエンド部分の2枚以外はスクラッチ・ビルトだ。そういう意味ではタンク車の製作は簡単である。気を付けなければならないのは、ハンドレイルが直線でなければならないことだ。仮に線を入れて確認しながら作る。
HOの模型と比べると、ドームの雰囲気が異なる。このドームは3Dの師のS氏に作図をお願いした。うっかり1週間ほど明るいところに置いてあったら、部分的に色が変わってしまった。直射日光は当てていない。
成型は最低厚みがあってそれが薄いとは言えない厚みなので、製品の底を大きな丸ヤスリで削った。その手間が大変だったが、タンク本体は簡単である。3本ロールで丸めて、端は丸金床で合わせた。タンクエンドは既製品である。実はこのエンドを2つ持っていたので作ってみようと思い立ったのだ。旋盤を持っていれば作るのは簡単そうに思うが、径が大きいので、これを作るのはいろいろな点で疲れる作業である。
塗装は黄色を主としたものになる予定。
2023年11月09日
続 塗装日和
この種の貨車の下廻りは入り組んでいるので、塗料が奥まで入るように塗装の順番を考えておく必要がある。最初に裏返して垂直に吹き、次いで45度の角度で全体を廻しながら塗る。次に水平に塗らないと入らないところがあるので、そこを吹く。最後に45度の角度で上から吹いて出来上がりのはずだが、届かないところはある。そこは細い筆で補う。
２輌目以降は１輌目の経験を生かして、先に筆で入りにくいところを塗っておく。その後は手順通りに塗れば簡単に出来上がる。このTexacoのタンク車は70年代によく見た。この60輌編成を夢見ていたこともあった。現在はその1/5までしか来ていないが、未組みはもう１輌しか無いから、実現できそうもない。
台車は車輪をはめた状態で、網の上で塗る。ひっくり返して全体を回転させながら、車輪を少しずつ廻して塗る。塗料がもったいないので、霧を細かくして無駄を減らす。踏面まで塗られてしまうので、シンナを付けた綿棒で拭き取る。塗った次の日なら、まだ塗膜は軟らかく簡単に取れる。Low-Dの鈍い光が魅惑的である。この写真は拭取り途上であるが、この後フランジの裏側も少し拭取る。そうしないと分岐のガードレイルの上に塗料が剥げたものが積もる。実物の車輪の裏側も、踏面以上の高さまで光っている場合が多い。実物のガードレイルはやや高いことが多いからだ。模型の場合はそんなに高いものはまず見ない。NMRAの規格ではレイルヘッドと同じだからだろう。祖父江氏の工房では出荷前にポイントを通す試験をしていたが、そのガードレイルは 1 mmほど高い。
「これで通りゃあ、文句あんめい。」
2023年11月07日
塗装日和
ここしばらくは天気が良い。風も弱く、湿度は低い。このような条件を待っていた。作り溜めした貨車を引張り出して洗剤で洗い、完全に乾かす。
エア・コンプレッサに注油し、エア・シリンダから水を抜く。油は専用油を用いる。これがなくなると焼き付いてしまうから気を付ける。
ガンを空吹きして空気の出を確かめ、シンナを吸わせて細かい霧になることを確かめる。塗料は薄めてパンストの切れ端で濾過し、所定の瓶に入れて開始だ。
塗り分けが必要なので、先に塗って１日置き、塗膜が十分に硬化したものにマスキングを施してある。このマスキングには１輌あたり30分以上掛かる。漏れないように細かく切ったテープの小片を、はしごの裏などにもぬかりなく貼ってある。
エア・コンプレッサに注油し、エア・シリンダから水を抜く。油は専用油を用いる。これがなくなると焼き付いてしまうから気を付ける。
ガンを空吹きして空気の出を確かめ、シンナを吸わせて細かい霧になることを確かめる。塗料は薄めてパンストの切れ端で濾過し、所定の瓶に入れて開始だ。
塗り分けが必要なので、先に塗って１日置き、塗膜が十分に硬化したものにマスキングを施してある。このマスキングには１輌あたり30分以上掛かる。漏れないように細かく切ったテープの小片を、はしごの裏などにもぬかりなく貼ってある。 2022年04月09日
アルミ製タンク車を作る
タンクボディができたので、下廻りを作り始めた。過酸化水素水を運ぶタンクはアルミニウム製である。すなわち剛性は無い。最近のタンク車はタンクボディそのものを構造体として利用しているが、これは別の鋼製台枠を持っている。
古い部品箱を探し、適当な台枠材料を見つけた。両端のデッキ部分はエッチングで表現した滑り止め模様の板である。この板はt 0.5であるが、柔らかい。剛性は全く期待できないので、t 1.0の板を裏に全面ハンダ付けし、チャネル材を取り付ける。その t 1.0板とチャネルは t 1.5の材料をフライス加工した補強材でつなぐ。クランプで挟んでおいて、炭素棒で加熱し、全ての接合面がハンダで埋まるようにする。こうしておかないと、衝突時に分解してしまう。ボルスタの部分は 5ｘ10の角材をフライス加工して、タンクボディを支える。そのタンクボディには、支えが付く部分は厚板を貼り付けている。そうしないと凹むのであろう。
手摺りは片側だけである。中央のプラットフォーム部分だけには、両側の手摺りがある。色は白で、水色の帯の入ったDu Pontの私有貨車になる予定だ。
2022年03月20日
他のタンク車
少々古い写真である。このタンク車は先回のと同時に来たものであるが、材料が異なった。このタンクボディは t 0.3 ではあるが、焼き鈍してなかったので、丈夫である。短いから、厚みがなくても壊れはしない。ハンダ付けが足らない。タンク・エンドの接合部は滑らかでない。オリジナルの形を尊重したが、本当は継ぎ目を無くすべきであった。大抵の場合、本物は滑らかだ。
全てのハンダ付けをやり直して、手摺りその他を新製した。デッキは新品である。どこかに引っ掛けて手摺りが曲がっているが、ハンダ付けが完璧なので壊れない。梯子が安っぽいのは残念だ。先回のような3枚の部品を組合せたものを、使うべきだった。
筆者はタンク車を作るのは得意で、スクラッチ・ビルトが、かなりある。すでに既製品の中に埋もれてしまって、探し出すのが大変である。
その中で、この２つは異色のものである。長くて細いものは６ドーム・ケミカルタンカーになる予定だ。この仮のドームは小さい。本物はタンクの径とほとんど変わらない大きなドームが付く。3D printが楽だろうと思うが、展開図を描いて作ってみたい気もする。
太いものは以前にも作った。50％ハンダをたっぷり使って、丸みを出す。これも厚い板を使わないと壊れてしまう。大きなものは丈夫にする必要があるのだ。t 0.5を巻いて作った。この種のハンダ付けをするときは 100 Wのコテと、小さなガスバーナを用いる。少し温めながら、コテを当てる。融けない程度に炎を当てて、コテで流し込むわけだ。凹みがないようにハンダを盛ってから削り落とす。濃過酸化水素水運搬用のアルミ製タンクにする。アルミ製のタンクボディは弱いので、鋼製の台枠を持っている。そこが、以前のと異なるところだ。
最後に示すこれは、輸出用として極めて初期のものである。裏に、”Made in occupied Japan" とある。1952年以前の生産だ。下廻りを捨てて作り直した。タンクボディは、厚みが 0.25 mm（10/1000インチ）しか無いが、沢山のリヴェットを打ち出してあるせいか、加工硬化して、その部分はかなり剛性がある。2022年03月18日
modern tank car

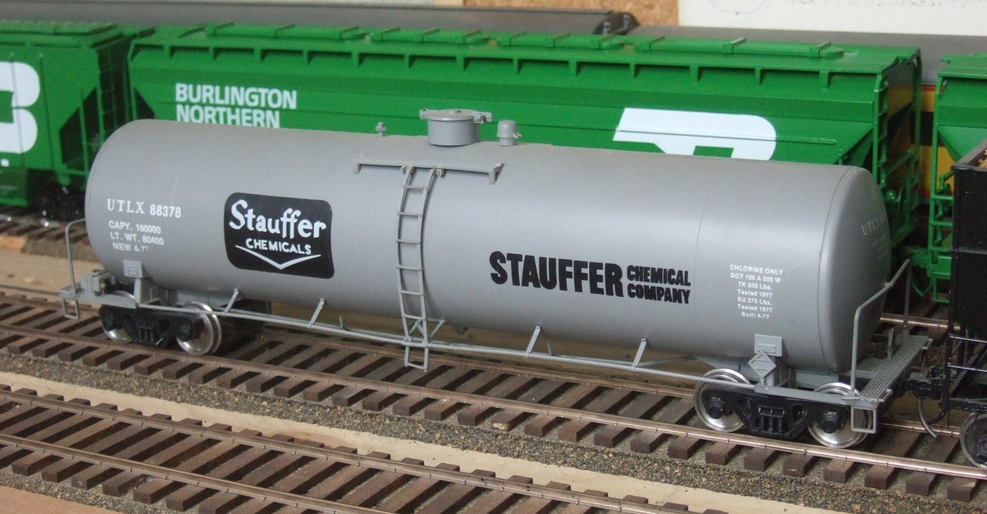

このタンク車は質量の90％以上がスクラッチ・ビルトである。20年ほど前、アメリカの友人に相談を持ちかけられた。
「このタンク車２輌、なんとかならないか。」
それは長短のタンク車で、どちらも壊れていた。ハンダ付けした部分は、100％近く、はずれている。自然に壊れたと言う。
「日本製なんだぜ。この下手くそなハンダ付けは、一体何だ？」と言う。タンク・ボディはペコペコに凹んでいる。エンドも同様で、持つと歪んでハンダが外れると言う。手摺りは全て欠落し、ボルスタ部分はもともとハンダが廻っていなくて、壊れている。上部のプラットフォームも、平面性が無い。この作りから判断すると、横浜のP社製である。
これはNJ Custom Brassが輸入したものだ。NJは、New Jersey ではなく、Nick と Jackという２人の人名である。とにかく、材質は最低である。タンク・ボディはt 0.3 の焼きなまし板で、タンク・エンドも同様である。持つと凹んでしまう。驚いたのは、その継ぎ目である。エンドは嵌め込まれてハンダ付けしてあるはずなのに、ぽろりと取れた。するとタンクボディはぐわっと開いて、反対側も取れたそうだ。日本製で、こんなひどいハンダ付けは、初めて見た。全くしみ込んでいない。修理は不能でスクラップになった。

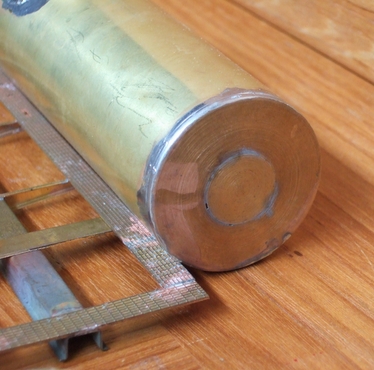

エンドをどのように作るか迷っていたところ、仏壇屋の友人を訪ねた折に、ろうそくの皿らしきものを貰ってきた。耳を落としたら、ぴったりであった。t 0.4板から新たなタンクボディを切り出して、3本ローラで巻いた。加工硬化するから十分堅くなる。
エンドを嵌め、50％ハンダをたっぷり付けて、削って丸くした。上のデッキ部はすべて作り直した。ここには硬い銀ハンダを使った。炭素棒で加熱し、完全に取り付けたから、もう壊れることは無いだろう。
ハシゴは、先の照明塔の部品が余っていたので、組立てて曲げた。側面の配管は、まっ直ぐでないと気分が悪い。硬い長い線を先に取り付け、曲がりが出ないように、あとから0.8 mm角線の支えを銀ハンダで留めた。非常に丈夫である。
2021年04月06日
KTM 10周年記念品
これは1957年に、カツミ模型店が関係者に配ったものである。ペン置きとインク壺のセットである。どういうわけか、筆者のところには数台あった。長い間に、いろいろな方から寄贈されたものである。当時は立派で見栄えがしたものであるが、文房具の進化により、使われることが無くなったからだ。タンクの上の蓋を開けると、インクを入れられるようになっている。ブルーブラックと赤を入れるのだ。インク壺はプラスティック製である。この部品は取ってあるが使い途が無い。
元関係者の方から、「君はOゲージをやっているから、差し上げるよ。」と、次々と戴いたのである。台の大理石は砕いて、近所の小中学校に二酸化炭素発生用に寄付した。台車はフランジを削って貨車の積み荷にした。
ボディは改良した。連結器、台車を取り替えてLow-D化すれば、稼働する貨車となる。筆者の博物館の線路上にある2ドームのタンク車は、ほとんどこれである。
最近ヤフー・オークションに40万円で出ていたそうだが、とてもとても、そんな価値はない。その100分の1程度である。あまりにも数が多いのだ。全く応札が無かったそうで、そのオークションは流れたようだ。
安達庄之助氏から来たジャンクの中には、このタンクドームの蓋（鋳物製）がたくさんあった。大半は地金で処分したが、まだいくつか残っている。蓋の蝶番が外（向こう側）に出ているので、それを切り落として体裁を整える必要がある。
カツミ模型店はOゲージ、OJゲージから手を引き、昔の姿とは異なる形になってしまった。当時は世界有数の生産額を誇っていたらしい。
2019年05月13日
Nationalの台車
Nationalの丸い穴のあいた台車は、現物を見たことがある。もう40年以上前だ。不思議な形をしていた。UPのタンク車だった。写真を撮らなかったので、もう見ることもない、とあきらめていたが、たまたま開いた本に写真があった。
早速台車を取り付けて、写真を撮った。筆者の鉄道にしては、珍しく番号は近い。これはChampの見本帳を参考にして貼ったので、そこそこに正しい範囲にあったということだ。このタンク車は 50 ft でやや長い。ドームの周辺はテクスチャが異なるのが、お分かりになるだろうか。滑落防止のために砂が撒いてあるのだ。
この貨車はアメリカに持って行ったことがある。皆興味があって、やり方を聞かれた。実は、艶出し塗装して、部分的に最大限の艶消し塗装をしただけである。
十分 anti-skid の感じがするそうだ。
この模型の台車にはバネを挿す穴が下から開いているので、不要な細いコイル・バネを差し込んでエポキシ樹脂を塗り、固めた。横からバネが見えるので、一瞬可動するのかと思ってしまう。バネは動かなくても本物を使うと効果があるという見本だ。
人間は決して目だけで物を見ているのではないという実例である。脳が働いて見ているので、錯視が起こるのである。
（お詫び）
一部の方から、台車部の詳細が、写真が黒くつぶれてわからないとご指摘を受けている。見え方はブラウザによるらしい。Google Chromeでは良く見えるそうであるが、暗いことは確かなので、撮り直して写真を入れ替えた。
2018年10月14日
鉛活字
今野氏のブログで、鉛活字を加工する話が出ていた。鉛活字がその価値を失ってからもう10年以上経つ。初期のTMSには、活字を錘用に少し買いに行くテクニックが紹介されていた。
印刷屋の小僧を装い、「８ポの”イ”を20本」とか、もっともらしい事を言って、活字屋で買う話だ。当時は活字屋という商売もあったわけだ。もっとも、東京のように出版が盛んな地域の話だろう。田舎にはない。
さて、先日廃金属商にブラス屑、銅屑その他をどっさり持って行った時に、ドラム缶一杯の活字があった。
「どうだい、これ一杯で4万でいいよ。」
と言う。2トンあるらしい。とても乗用車には載らないし、そんなに使うあてもない。
「10 kgほど貰うよ。」と言って、適当な価格で買って来た。もちろん量りもしない。そこにあった小箱に山盛りである。
インクのついているのは融かすと煙が出るので分ける。軽く灯油で洗ってから使う。綺麗なものはそのまま接着するが、細いところに押し込みたいときは鋳型を作って鋳込む。タンク車は完成後の補重は難しい。設計時に材料をたくさん使って重くしておくべきだ。既製品の場合は主台枠の骨の中に押し込むしかない。
左は鋳造品、右は活字そのものである。隙間なく詰め込むと当鉄道の規定質量に到達した。実は先日の車検で20輌ほどが質量不足であった。
1.6％の坂を押上げると、連結部が座屈することがある。そういう車輌は決まっているのだ。測定すると、355 g必要なところ300 gほどしかないのだ。この55 gほどが、決して無視できない結果をもたらす。いつも同じタンク車が座屈するので、きっちり詰め込んで、すべてを同じ質量にした。
結果は上々で、全く脱線せず80輌の押上げが可能であった。
2017年01月30日
続々 tank cars
このタンク車は別の銘柄の塗装だ。友人から譲り受けた。少々ウェザリングが効き過ぎだ。この種の貨車は短距離を往復するだけであり、また、会社の看板でもあるので少しは綺麗にしているはずだ。 ワイン・タンカーは圧力が掛かるものではないので、隔壁は平板であるはずだが、骨くらいはあるかもしれない。内側は glass lining してある。グラス･ライニングとは低融点ガラス膜をタンク内に付けたものだ。いわゆる琺瑯引きである。鉄板と内容物が直接接触しないから、ワインなどには適する。
中身を出す時は空気抜き弁を開く。空気抜き弁はドームの横にある。ドームおよびタンクボディは熱絶縁してある。そうでないと輸送途中にワインが煮えてしまうだろう。
博物館で貨物列車を友人に見せたところ、この貨車を目ざとく見つけ、
「石油と同じで、貨車で運ぶのか！」
と驚いていた。実際はワイン専用列車があったらしい。それほど長くないとはいえども20輌くらいはあったろう。
2017年01月28日
続 tank cars
この貨車はワイン専用である。当鉄道では2輌目の導入だ。 ミズーリ州カンザス・シティのワイン工場の専用貨車である。当時はトラック輸送よりも鉄道輸送の方が多かったようだ。
このタンク車はThomasのキットで、随分古いものだ。おそらく1950年代の物だろう。 手を加えて、今様に改造してある。
この貨車を見て、中身も入っていなければ面白くないという人は多い。ガラス細工でタンク車を作ってみたいものだ。実は筆者はガラス細工は得意である。最近やっていないから腕が落ちたかもしれないが、昔は実験装置はすべて自作した。頼むと高いし、思うものがなかったからだ。
このタンク車は6槽になっている。どうしてこのような小分けになっているのだろう。6種も運ぶのだろうか。
ある人が、「それは量によるからだ。なるべく、上の方の空気が少なくなるようにして運びたいので、細かく分けたほうが得なんだよ。」
と教えてくれた。納得のいく説明である。
2017年01月26日
tank cars
しばらく前に完成していたタンク車を紹介する。
非対称なタンク車である。 常識的にはありえない構成で、興味があった。ディカールを入手したのは、もう35年も前のことだ。いつか作ろうと思っていた。
30年ほど前、プラステイック製のおもちゃのようなタンク車のキットを手に入れた。おそらく、ライオネルの台車と連結器を買って完成させるものだろうと思われる。非常に大味な作りで、あまり面白くない。タンクボディ以外をすべて削り取り、ドームをもう一つ付けた。なんの事はない。タンクボディを丸めて作ればよかったのだ。そうすればスクラッチ・ビルトになった。
ドームの接着はスーパーXによる。これがなければできなかった。エポキシでは剥がれてしまう。下廻りはキットの構成を大改造した。でたらめな作りで、話にならなかった。
未塗装で15年ほど寝ていたが、年末に塗装した。
どうして二槽になっているのかは分からない。諸説あり、潤滑油とガソリンなどとある。
Tydol Veedol は、初のTranspacific Flight （太平洋横断飛行）が、1931年に青森県の淋代から行われたときのスポンサであった。機体にMiss Veedolと名前が書いてある。
今の三沢基地の近くである。どうしてそこになったのかは、単に地理的な問題である。大圏航路で本州としては一番アメリカに近いからである。出発時にもらったリンゴがあまり美味しくなかったので、アメリカからデリシャス系のリンゴの木を贈ったという話がある。それが青森りんごに接ぎ木されて広まったと聞いたが、本当のことはよくわからない。
日本人にはなじみの薄いブランドであるが、アメリカでは見かけたことがある。 この非対称のタンク車は珍しく、どうしても作りたかったものの一つであった。
非対称なタンク車である。 常識的にはありえない構成で、興味があった。ディカールを入手したのは、もう35年も前のことだ。いつか作ろうと思っていた。30年ほど前、プラステイック製のおもちゃのようなタンク車のキットを手に入れた。おそらく、ライオネルの台車と連結器を買って完成させるものだろうと思われる。非常に大味な作りで、あまり面白くない。タンクボディ以外をすべて削り取り、ドームをもう一つ付けた。なんの事はない。タンクボディを丸めて作ればよかったのだ。そうすればスクラッチ・ビルトになった。
ドームの接着はスーパーXによる。これがなければできなかった。エポキシでは剥がれてしまう。下廻りはキットの構成を大改造した。でたらめな作りで、話にならなかった。
未塗装で15年ほど寝ていたが、年末に塗装した。
どうして二槽になっているのかは分からない。諸説あり、潤滑油とガソリンなどとある。
Tydol Veedol は、初のTranspacific Flight （太平洋横断飛行）が、1931年に青森県の淋代から行われたときのスポンサであった。機体にMiss Veedolと名前が書いてある。
今の三沢基地の近くである。どうしてそこになったのかは、単に地理的な問題である。大圏航路で本州としては一番アメリカに近いからである。出発時にもらったリンゴがあまり美味しくなかったので、アメリカからデリシャス系のリンゴの木を贈ったという話がある。それが青森りんごに接ぎ木されて広まったと聞いたが、本当のことはよくわからない。
日本人にはなじみの薄いブランドであるが、アメリカでは見かけたことがある。 この非対称のタンク車は珍しく、どうしても作りたかったものの一つであった。
2016年10月28日
塗装済みの貨車
完成したとは言えないが、90％完成したものを見て行こう。このタンク車もスクラッチ・ビルトである。かなり重い。太いブラスのパイプを切断し、それに合う蓋を鏡板としてハンダ付けした。蓋は何かの部品だったが、余っていたので削って付けた。 ドームもパイプから作った。丸く欠きとって、炭素棒でハンダ付けした。台枠はムクの角棒だ。
何かの図面集で、見つけた細いタンク車だ。 硫酸のような密度の大きな液体を運ぶものである。タンク車の諸元のみのディカールのセットがあったので、sulphuric acid 硫酸専用とした。
ドームの上方の細かい部品はロストワックスで、硫酸用なら要らないものもある。どこの会社にしようかと迷っている。実はちょうど良いディカールがないのだ。ディカールのジャンクを入れた箱から、切れ端を拾い出して貼ろうと思っている。
実はもう一台同じタンク車がある。材料が余っていたので作ってしまった。それは青いDow Chemicalになるはずだ。ディカールが用意してある。
UPの家畜車である。ずいぶん古い製品だ。1952年製だと思う。ひどい作りで、ハンダがぽろぽろと取れてくる。あちこち引っ張って、外れるものはすべて外し、付け直した。台車を取り付けるボルスタが薄板で、ネジがバカになった。厚板から作り直し、ネジを切った。当初のはJISネジで、新しいのはISOネジだ。台車キングピンの位置を修正して連結器に近付けた。骨組みとの矛盾のない位置である。
車輪の内外の色が違うのがウリである。外は油でまみれ、内側は錆びている。最近はそういう塗り分けをしている。内側は塗ってないと目立つので、全て塗装し直している。
ディカールはY氏に作って戴く手筈になっている。
2016年10月18日
完成した貨車
塗った貨車を紹介していこう。
このタンク車はスクラッチ・ビルトである。かれこれ15年以上掛かっている。安達製作所から譲ってもらったジャンクの中のドーム部分が一つ余っていたので、それを有効利用するために作った。タンクの円筒は丸めて作り、鏡板は大きなブラスの丸棒を旋盤で挽いて作った。厚みが10mm以上あって、ずいぶん重い。ガスバーナで炙って付けたので、ハンダがたっぷりついていた。タンク車は完成後の補重が難しいので、重く作るのには意味がある。
組立てが完了してから、余分のハンダを削る作業が面倒で10年ほど放置してあったが、先日一念発起して丹念に削り、塗装した。どこの鉄道の車輛の図面を見たのか思い出せないので、余っていたディカールを貼った。
このdrop bottom gondola は床が固定のを間違って買ったものだ。ずいぶん安くて喜んでいたら、床の開かない方であった。安達製作所も、開くタイプはあまりにもコストが掛かりすぎるので、簡略ヴァージョンを出したのだ。ともかく余っているSPのディカールを貼った。レポーティング・マークは T&NO (Texas & New Orleans) にしたが、他意はない。
このboxcarは、プラスティック製である。黄色系統の気に入らない色に塗ってあったので、文字等を磨き砂で削り落とし、塗り替えた。戴いたスプレィを吹き付け、たくさん買ってあったディカールを貼った。それなりによく仕上がった。
筆者は貨車については詳しく考証はしていない。ありえない設定はしないが、それらしく見えれば良しとしている。以前番号等の問い合わせを戴いているが、こういうわけで、全く参考にはならないことを承知されたい。
このタンク車はスクラッチ・ビルトである。かれこれ15年以上掛かっている。安達製作所から譲ってもらったジャンクの中のドーム部分が一つ余っていたので、それを有効利用するために作った。タンクの円筒は丸めて作り、鏡板は大きなブラスの丸棒を旋盤で挽いて作った。厚みが10mm以上あって、ずいぶん重い。ガスバーナで炙って付けたので、ハンダがたっぷりついていた。タンク車は完成後の補重が難しいので、重く作るのには意味がある。組立てが完了してから、余分のハンダを削る作業が面倒で10年ほど放置してあったが、先日一念発起して丹念に削り、塗装した。どこの鉄道の車輛の図面を見たのか思い出せないので、余っていたディカールを貼った。
このdrop bottom gondola は床が固定のを間違って買ったものだ。ずいぶん安くて喜んでいたら、床の開かない方であった。安達製作所も、開くタイプはあまりにもコストが掛かりすぎるので、簡略ヴァージョンを出したのだ。ともかく余っているSPのディカールを貼った。レポーティング・マークは T&NO (Texas & New Orleans) にしたが、他意はない。
このboxcarは、プラスティック製である。黄色系統の気に入らない色に塗ってあったので、文字等を磨き砂で削り落とし、塗り替えた。戴いたスプレィを吹き付け、たくさん買ってあったディカールを貼った。それなりによく仕上がった。筆者は貨車については詳しく考証はしていない。ありえない設定はしないが、それらしく見えれば良しとしている。以前番号等の問い合わせを戴いているが、こういうわけで、全く参考にはならないことを承知されたい。
2016年02月21日
車輪を塗る
先日手伝いに来てくれた友人が、貨物列車を見てかなり驚いていた。
「車輪が塗ってある・・・・・・」
「君のは塗ってないのか。」と聞くと、機関車は塗ってあるが貨車などは全く塗ってないという。塗るのは面倒だし、うまく塗れないと言う。
「そんなことはないよ。ほらこうして車輪を回しながら一筆で片面塗れるだろう？いっぺんにやると失敗するから、1面ずつ塗ればいいのだよ。」
タンク車には裏面も塗る。彼はそこにも驚いていた。
「タンク車のフレイムは透けているから、裏まで見えてしまうからね。」
一部のホッパ車も裏が見えそうだ。
彼はその簡単さに非常に驚いていた。この種の塗装はフロクイルに限る。薄い塗膜でも隠蔽力があり、つやがなくて筆で滑らかに塗れる。常温でも塗ってから1分くらいで溶剤が蒸発し、もう垂れることもない。完全に固まるまで2日ぐらいかかるが、線路に載せてしまえば触ることもなくなる。
フロクイルは手に入りにくくなってしまった。日本のみならずアメリカでも買いにくい。どういうわけかそのブランドが無くなってしまったようだ。どこかが買い取って売り出せばよいのだが、在庫限りでおしまいのところが多い。
昔買い込んだものがスーツケース一杯分くらいあるので、当分は大丈夫だが、特定の色はなくなってしまいそうだ。UPイエロゥとかプルマングリーンは貴重品だ。
プルマンの車輪には油汚れの色を塗る。車輪が塗装してあると非常に実感的である。
「車輪が塗ってある・・・・・・」
「君のは塗ってないのか。」と聞くと、機関車は塗ってあるが貨車などは全く塗ってないという。塗るのは面倒だし、うまく塗れないと言う。
「そんなことはないよ。ほらこうして車輪を回しながら一筆で片面塗れるだろう？いっぺんにやると失敗するから、1面ずつ塗ればいいのだよ。」
タンク車には裏面も塗る。彼はそこにも驚いていた。
「タンク車のフレイムは透けているから、裏まで見えてしまうからね。」
一部のホッパ車も裏が見えそうだ。
彼はその簡単さに非常に驚いていた。この種の塗装はフロクイルに限る。薄い塗膜でも隠蔽力があり、つやがなくて筆で滑らかに塗れる。常温でも塗ってから1分くらいで溶剤が蒸発し、もう垂れることもない。完全に固まるまで2日ぐらいかかるが、線路に載せてしまえば触ることもなくなる。
フロクイルは手に入りにくくなってしまった。日本のみならずアメリカでも買いにくい。どういうわけかそのブランドが無くなってしまったようだ。どこかが買い取って売り出せばよいのだが、在庫限りでおしまいのところが多い。
昔買い込んだものがスーツケース一杯分くらいあるので、当分は大丈夫だが、特定の色はなくなってしまいそうだ。UPイエロゥとかプルマングリーンは貴重品だ。
プルマンの車輪には油汚れの色を塗る。車輪が塗装してあると非常に実感的である。
2015年09月06日
Union Tank Car Co
UTLX と言えばタンク車製造会社である。本社はシカゴの近くにあるが、工場はあちこちにある。そのうちの一つが、ここEvanston、WYにある。
タンク車のように危険物を運ぶ車輛の連結器は特別である。何かの事故があってもそう簡単に外れたりしないようになっている。要するに上下の変位が制限されているのだ。
AARの分類ではEとかFに相当する。棚(shelf)状に飛び出している部分で、相手のナックル（日本語では肘と云う）の動きを制限する。これをシェルフ・カプラと呼ぶ。
機関庫の裏手に行くとユニオン・タンク・カァの会社がある。この町では大手の会社で、かなりの雇用を生み出している。タンク車が何台か並んでいた。いわゆるfunnelタイプのタンク車だ。文字通り漏斗状で、抜けが良いことを売りにしている。初めてこのタンク車を見たときはとても驚いた。作り間違いではないかと思ったくらいだ。
熔接が進歩したので、曲がっていても強度に差はないとのことだ。
タンク車のように危険物を運ぶ車輛の連結器は特別である。何かの事故があってもそう簡単に外れたりしないようになっている。要するに上下の変位が制限されているのだ。AARの分類ではEとかFに相当する。棚(shelf)状に飛び出している部分で、相手のナックル（日本語では肘と云う）の動きを制限する。これをシェルフ・カプラと呼ぶ。
機関庫の裏手に行くとユニオン・タンク・カァの会社がある。この町では大手の会社で、かなりの雇用を生み出している。タンク車が何台か並んでいた。いわゆるfunnelタイプのタンク車だ。文字通り漏斗状で、抜けが良いことを売りにしている。初めてこのタンク車を見たときはとても驚いた。作り間違いではないかと思ったくらいだ。熔接が進歩したので、曲がっていても強度に差はないとのことだ。
2012年06月04日
続々々々 Illinois 鉄道博物館 再訪
この8000ガロンのタンク車は、まさに同じ型の模型を持っている。昔の製品を今様に造り替えたものだ。ディカールの色が全く同じで驚いた。写真の数字は80000になっているがこれは80000lb （約40トン）である。この時期のタンク車は最近はきわめて少なくなった。

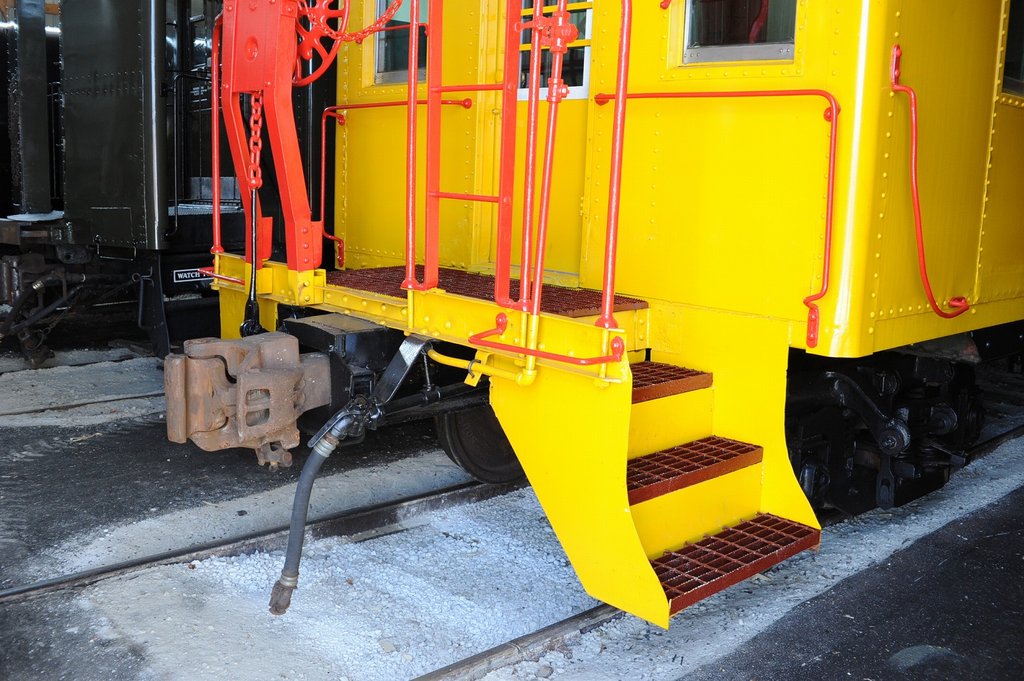

このカブースも全く同じタイプのものを数台持っている。MGやUSHの時代には与えられた情報が少なく、安達製作所は苦労して作っていた。しかし間違いが多い。便所の窓が左右にあったり、デッキの梯子の形が全く違っていたりする。
窓は塞げばよく、梯子は作り直せばよい。しかし図面だけでは分からないところがあるので、写真を撮ることは大切なことである。
たまたま見つけたので、室内を含めたくさんの写真を撮った。
この台車はOゲージでは模型化されていない。いずれきちんとしたものを作って、製品化しようと思っている。欲しいという人はかなり居るからだ。
2012年04月29日
続々々 St.Louis の鉄道博物館

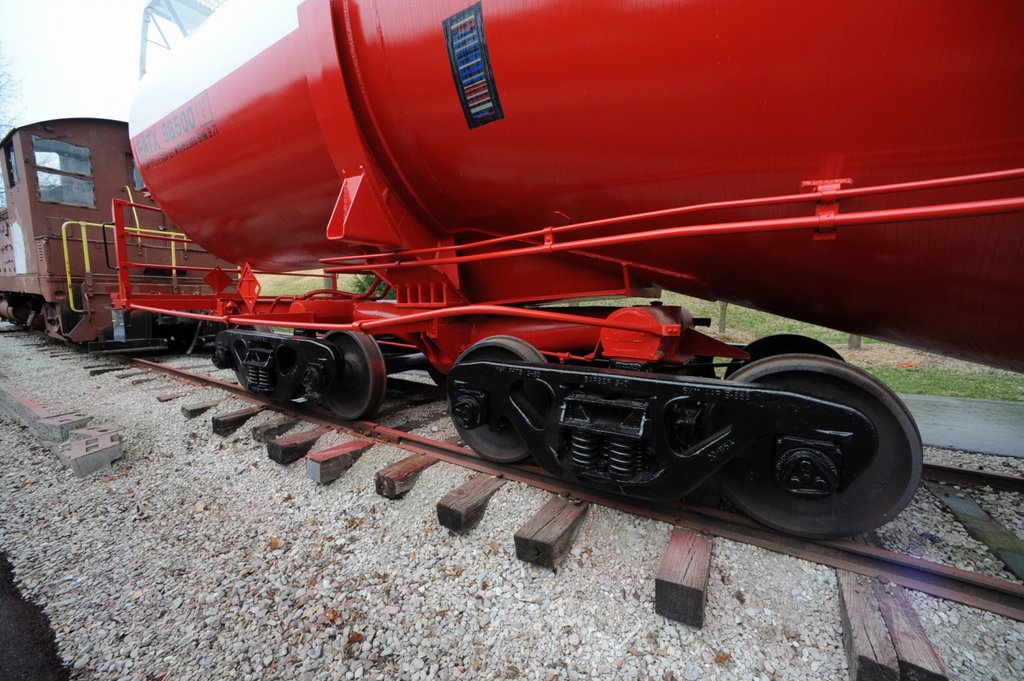

この博物館には、興味深い貨車がいくつかある。その一つがこの16輪タンク車である。この貨車については栗生氏のブログでカヴァされている。早速写真をお使い戴いたので、もう御覧になった方も多いだろう。塗り替えたばかりのようで、つるつるであった。赤いペンキの飛び散った跡が周りにたくさんあった。黒丸は明らかに目玉を意識しているのである。
筆者はこの種のスパン・ボルスタの構造に興味がある。実物でも、このようなタンク車では剛性が大きく、線路のねじれに対しての追随性（コンプライアンス）が不足するはずである。どのような構造なのかが見たかった。
このtri-level auto carrier はねじられやすい構造だ。したがって、長くても設計は容易なはずだ。これと同系統の貨車をブラスで作った。模型は堅く、そう簡単にはねじられない。緩和曲線のカント増加部分で脱線した。ロンビック・イコライザを改良された伊藤剛氏の手法に従って、イコライジングしたいが、ここしばらく行方不明である。どこかにはまり込んでいるだろうと楽観視しているが、もう半年ほど見かけない。 追記 カヴァ coverする とは取材などによって記事を掲載すること、放送することである。複数の方から質問を戴いた。
2011年07月01日
”Occupied Japan”
ヒル氏は筆者に一台の貨車を持って行けという。上げるから、その素性を調べてくれと言うのだ。それはタンク車で、裏に”made in occupied Japan"
という銘板が貼ってあった。ということは1952年までの製品だ。これは厚さが 0.25 mm という信じられないほど薄い板で作られたタンク体を持つ。薄いからリヴェットの打ち出しはとてもシャープであるが、強く持つとペコンと凹むから注意しなければならない。同型のものは持っているので、安達製作所製であることは疑いがない。リヴェットは少々飛出し過ぎという感じがする。しかしそれがこの模型の魅力でもある。
前回のは下廻りが怪しい仕上がりの板金製であったので、それは捨てて新製している。今回のは下廻りがダイキャストとの混成で出来がよいのだろうが、ダイキャストが劣化して少し曲がってしまっている。それをばらして捨てざるを得ない。銘板はそれに付ける。
ダイキャストの部分には、ドラフトギヤもある。それをばらして驚いたのは、Thomasのタンク車と同等の構造を持っていたことである。 押し、引きの双方向に緩衝があり、実物の構造をよく知った人が設計していることが伺える。連結器はworking（可動）である。下にぶら下がった部分は初めて見たが、Monarchの系統である。ひょっとすると、カタログ上でしか見たことがない
"ramp operating"かもしれない。
トーマスの製品と比べてみると、型は異なる。この時代にすでにダイキャスト型を起こして模型を作ろうとした人がいるのである。ダイキャスト部品は、ブラスのラニングボードに十分にうまくハンダ付けができている。しかも60年以上もの間、間違いなく接着されている。これは意外なことであった。ダイキャスト部品は多少膨張しているが、脆くはなっていない。
上廻りのハンダ付けはほとんど取れていた。ハンダ付け職人の技量がよくなく、ハンダが廻っていない。丹念に外して全面ハンダ付けをした。こうすれば絶対に壊れない。その他細かい部品を作って付けたら、立派に見える。いずれ塗装したら写真をお見せする。
台車は例によってAthearnのデルリン台車である。車輪はLow-Dを装着した。この台車をいくつか持って行ってヒル氏に見せたら、大変強い興味を示した。「私はもう引退したが、これはアメリカ中に売れる。いや世界中に売れる。雑誌に発表しなければ…」と言う。
「Model Railroaderでそろそろ掲載なのですが、少々事務手続き上のミスがあって遅れています。」と言うと、「それなら良い。これはInnovativeな（意識革命を起こすような）製品である。必ず売れるよ。」と言った。
2010年07月01日
Walthers の ”Tongue-in-cheek" キット
Walthersは、すでに販売会社であるが、昔は製造部門を持っていた。1976年頃、Ｏゲージの最後の新製品がいくつか出た。その中にこの "Tongue-in-Cheek" キットがあった。この言葉は、辞書に載って居ない可能性が高い言葉で、悪ふざけという意味である。
しばらく前、Beer Can Tankerの写真をお見せした。その tankbody を本当のビール缶で作ってしまえというわけである。
12オンスのビール缶なら何でもよく、とりあえず手近にあったOlympiaのビール缶を使った。Ｏスケールではかなり太いので、バランスがよくない。背が高いが、一応限界内に収まる。飾棚の片隅に置いてあり、走らせることはほとんどなかった。
部品はすべてソフトメタルで、エポキシ・セメントで取り付けた。手すりの取り付けもエポキシなので触ると壊れるだろう。もし壊れたら、ブラスをハンダ付けして組み立てようと思う。どうせなら16オンス缶で作ると立派であろう。
2010年06月29日
続々々 Max Gray のタンク車
ケミカルタンク車には、プラットフォームがないものもある。このドームには「緑を塗れ」と指示してある。しかし、その彩度が分からない。後で彩度を下げるのは容易であるので、とりあえず鮮やかにしてある。
銀色のケミカルタンク車は美しい。左のDu Pontのタンク車は先回の黒の銀塗りである。液体アンモニアを運ぶことになっている。右のBrea Chemicalが何なのかはよくわからない。1950、60年代によくあった原子を表す絵が付いている。
これはモンサントのタンク車である。日本では三菱との合弁会社がある。多分リン酸を運ぶものではないかと推測する。
Philgasはオクラホマ州の石油会社である。オクラホマにはいくつも石油会社があり、それらの独自のブランドでガソリンを売っていた。右のEastmanのタンク車は部品が余っていたので、プラットフォームを作った。見本となったものがあるのかどうかは分からない。このタンク・ボディには深い dent（凹み）があった。直すのも面倒で、仮組みして伊藤剛氏に見せたところ、これまた "Authentic"（真正な、すなわち揶揄して写実的であるという意味）とのことで、そのままにした。
2010年06月27日
続々 Max Gray のタンク車
この写真は先回のとは微妙に異なる。色調が異なるのである。ただウェザリングがしてあるのではない。右の Du Pont のタンク車の色調は友人の間でいろいろな意見があることは承知している。だからこそ二色作ったのだ。80年台のMRの表紙に出てくるものは緑が濃く、先回の色調である。
先日、Fox Valley Railroad Clubに行った際、撮った写真はこれである。本日の写真と同じである。どちらが本物の色なのかは、よくわからない。カラー写真があったとしても分からない。図面に指示してあるデュポンの塗料番号が分からなければ、結局は同じ議論を繰り返すことになる。Penn Saltの色も、今回の車輌は多少彩度を下げている。
左の小さなタンク車は、市販品ではない。MGの製品はプラットフォームが付いたケミカルタンク車である。それを敢えて普通のタンク車にした。初めて見る形だから、友人は不思議がる。右のタンク車はUSHの時代にKUMATAで作ったものである。極端にへたなハンダ付けで全ての部品がイモ付けである。触るとパラパラと部品が取れてくる。横浜のP社製だ。壊れて丸裸になった物を安く買った。ほとんどの部品を作り直し、修理に一苦労した。直しているうちに、タンクのエンドまで外れたのには参った。
一時期の韓国製よりひどい出来であり、中古価格はかなり安い。
10,000ガロンのケミカルタンク車はさまざまな化学会社の塗装スキームにした。この Du Pont の塗りは筆者の最も好きなものである。2010年06月25日
続 Max Gray のタンク車
これらのタンク車は8000ガロンである。大抵２ドームであるが３ドームの車輌もいくつかある。模型店の記念品の貨車（インク壺）をいくつか戴いたので、それを改造して走るようにした。 当初は全ての8000ガロンタンク車をTEXACOだけで編成するつもりで作り始めたのだが、ディカールが集まらなくて断念した。今なら黒字ならば、ディカール用紙にコピィするだけで出来るが、30年前はディカール用紙が入手できなかったのだ。
黄色のケミカル・タンク車はいくつかある。全て複数台保有している。このデュポンのタンク車の積み荷は四エチル鉛である。いわゆるアンチノック剤として、有鉛ガソリンを作る添加剤（猛毒）である。この塗装スキームは人気があり、あちこちのレイアウトで見る。もう有鉛ガソリンは航空機用ぐらいしか残っていない。1950年代には沢山の需要があったはずだ。Penn Saltは多分水酸化ナトリウム溶液輸送用だろう。
これはUSH時代の製品で、「妊娠した鯨」と言われる大型タンク車である。もっぱら加圧したLPGを積むためのものである。LPGは比重が小さいので大きな割に、大した重量ではない。これは親友Georgeの遺品である。奥さんから形見に貰ってしまった。これを見ると彼のことを思い出す。塗装は筆者による。
2010年06月23日
Max Gray のタンク車
もしMax Gray（MG）が居なかったならば、模型界は大きく変わっていたであろう。マックス・グレイ氏は、日本人の安価かつ優れた工作力に目を付けた。それは祖父江氏の機関車の分野だけではない。貨車の分野にも大量生産が展開された。安達製作所のようにプレス加工に秀でた製造所を見つけ出し、今までにない精度の製品を作りだした。MGが１ロット何百輌という貨車を販売したので、それらを沢山買う人が現れた。コレクタではない。レイアウト上を走らせるためである。
同一車種をたくさん並べた列車は、MG登場以降、MRによく現れるようになった。それまでに発売された貨車はThomasのようにキットであって、それらを全部組み立てて仕上げるのは結構面倒な仕事である。カスタムビルダに頼むにしても、大変な仕事である。
MGであれば、金を払うだけで手に入る。一度に24輌ずつ買う人がかなり居たと聞いた。すなわち一編成がすぐ手に入るということである。
MGは多様なタンク車を売り出した。8000ガロンタイプだけでも、ドームが１つ、２つ、３つのものがある。10,000ガロンのケミカルタンク車も２種類ある。その他16,000ガロンのタンク車 、ウォークウェイが高くなっているものもある。これは珍しく、オークションではかなりの高値で取引されている。特に２ドームが少ない。
ここにお見せするタンク車はジャンクより組んだのだが、真正な製品より細かくできていて、友人に見せると羨ましがられる。
2010年06月21日
続々 タンク車の増備
Thomasの貨車はその手堅さで極めてよく売れた貨車キットであった。それから40年、さしたる製品のない時期が続いたが、突然現れたのがこのIntermountainのキットである。本物の図面を詳細にチェックし、図面通りに作ったのがこのキットの売りであった。ところがそれは作りにくく、壊れやすかった。
以前にも書いたが、全てのリヴェットが円錐型をしている。こんな金型を作る人の気が知れない。左右２型ではなく、３等分した型で円錐リヴェットを表現している。しかし、細かすぎて普通のアメリカ人には組み立てられない。作っても触ると壊れる。今はAtlasブランドで中国製の完成品が出ている。壊れやすい部分を金属製にしてある。

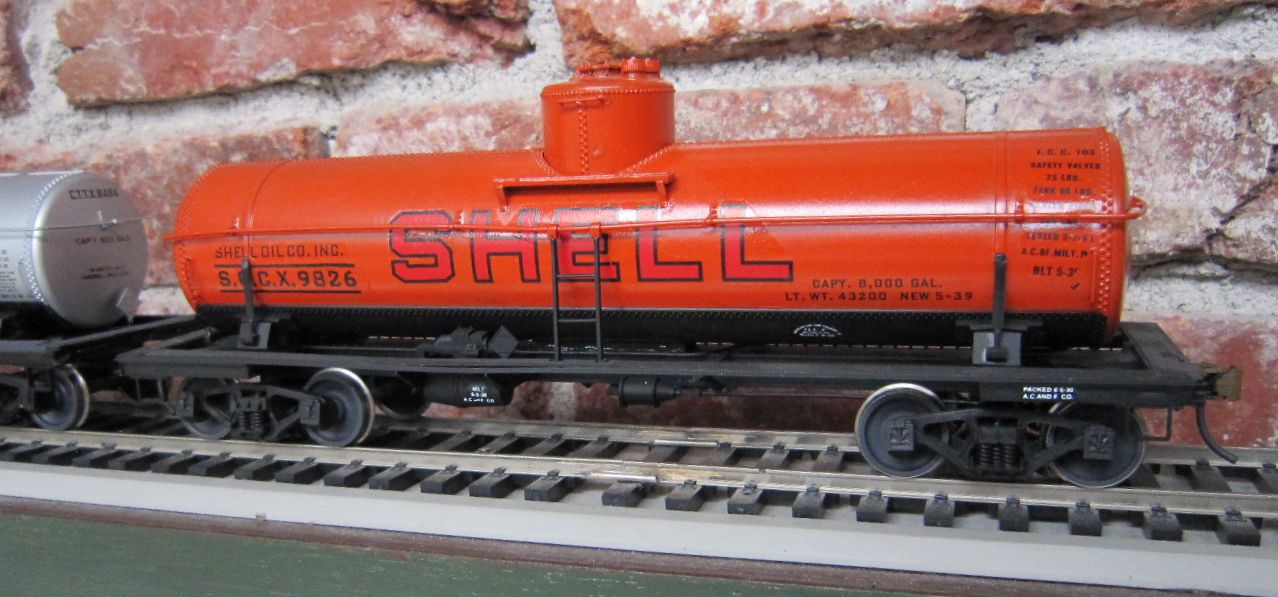

このSHELLのシングル・ドーム 8000ガロンは自分で組んだのだが、壊れるのが嫌で、レイル上から外したことがなかった。手すりが細くて一体モールドである。ここを持てば必ず壊れそうである。
この銀色のタンク車は、その壊れたのを安く買った。捨て値で出ていたのを買って、２年くらい埃をかぶっていたが、今回タンク車を全部仕上げると決めたので引っ張り出した。ハンドレイルは全部とれていた。梯子もない。細かい部品は全部無くなっていたので新製した。
ハンドレイルは、挽き物パーツをスーパーＸで取り付けた。よく付くので助かる。梯子はブラス製。ブレーキ部品もブラス製である。完成後、細い筆でリタッチして銀色にした。
これらの貨車は全てLow-D車輪に取り替えてあるので0.3％の坂を下り降りる。タンク車だけで50台以上あるので、単独の列車が編成できる。貨車の種類ごとに編成を組むと実際にありそうな列車になる。
プラスティック製の貨車はよく出来てはいるが、数十年というタイム・スパンで考えると不安要素が大きい。塗装がしてあれば本体の寿命はある程度長いとは思うが、細い部分に関しては今回の改装で扱ったような金属部品への移行は不可欠のことだろう。金属とは言え、ダイキャスト部品では信用できない。筆者はなるべくブラス製部品に取り替えることにしている。
2010年06月19日
続 タンク車の増備
Thomasの貨車はよくできている。素晴らしい実感だ。ダイキャストの部品があるので、よく脱脂をしないと後で剥がれやすい。プライマもよく吟味しないと後で泣くことになる。
最近は"ミッチャクロン・マルチ"を使っている。塗って10分くらいで、表面がやや粘い時に塗ると良いらしい。今のところ剥がれた例はない。
キット通りの安全弁が二つ、ドームの頂部に付いているのでは面白くないので、ほとんどの車輌は、側面に安全弁を付けている。このロストワックスを計算間違いでたくさん購入してしまったことも、理由の一つである。ご希望の方にはお頒けする。
ドームがダイキャストでハンダ付けが効かないこともあり、スーパーＸによる接着に頼っている。エポキシと違い、ぶつけた時に取れないのがよい。
手摺は割りピン方式だ。座を通して二つ折りの細い短冊を差し、中から引っ張って曲げ、ハンダ付けする。実に簡単で正確にできる。しかも強い。そう簡単には壊れない。ハンドレイルは全周一本で継ぎ目は極端に薄いパイプでつなぐ。だから強い。梯子は手持ちパーツから新製した。

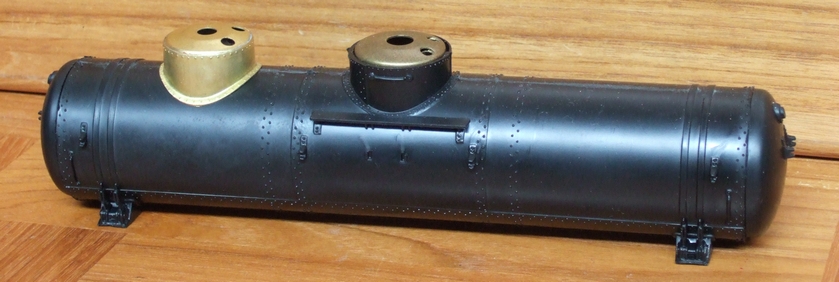

タンク・エンドはダイキャストでタンク・ボディに差しこまれた状態で下廻りにネジ留めされる。タンク座は四角の板であるがごく適当にスーパーＸで留めてある。ネジを締めた瞬間になじんだ形で固定される。エポキシではこうはいかない。大抵、4つのうちの2つがパラリと落ち、それを再接着するのに面倒なプロセスを踏まねばならない。
先週は一気に5輌を完成させた。ダイキャストのバリ取りに時間がかかったが、そのあとは一気呵成である。これで Thomas の在庫は無くなった。さすがに、もう買うこともないだろうと思う。
Thomasには他にいくつかの製品があるが、手に取ってみる価値もない。明らかに設計者が違う。
2010年06月17日
タンク車の増備
ジャンクから組み立てたタンク車が35輌位ある。その他はIMP International Model Products のものが数輌、残りは 例の Thomasのキットから組んだものである。最近、ようやく全ての車輌に色を塗り終えた。総勢五十数輌である。1950年代を目標にしているので、今では消えてしまったいくつかの会社の塗装スキームがある。1台ずつではおかしなものなので2,3輌ずつそろえている。Champion Decalが廃業寸前で、欲しいディカールが手に入らない。オークションで目を凝らして探している。やはり探している人は大体同じ顔触れでいつも競合する。
模型店の店頭在庫も丁寧に探さねばならない。全てをオンラインで管理しているわけでもないので探すのは大変だ。スワップ・ミートでは、朝一番に箱ごと大人買いをして、要るものだけを抜き、あとは適当な値段で処分するという方法を採ってきた。
おかげでスーツケース一杯の在庫があるのだが、本当に必要なものはほとんどない。

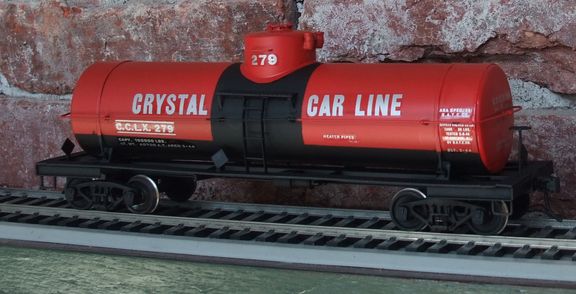

このタンク車は、ディカールから始まった。偶然手に入れたCrystal Car Lineのディカールがとてもきれいで、それに合わせた貨車を作った。
色は鮮やかな赤で、くすんではいない。これはウェザリングを掛けずに、いつまでも新車ということにしたい。車体はIMPの1950年ころの製品だ。下廻りを新製してロストワックスの部品を付けた。オリジナルとは全く異なる仕上がりとなった。
ディカールは古いので水に浮かせると細かくちぎれそうであった。そういうときには、水に付ける前に Micro liquid Decal Film を塗って乾かす。
新たな膜が表面に出来て、微妙に厚くなるが丁寧に文字の輪郭に沿って切れば、分からない。日本でも売っているようだ。
2010年06月05日
続 "Super X" cement
この接着剤の優れたところは、その弾力性にある。硬くならないので、ショックでパラリといくことがない。先回にお見せしたフレームは捩じることが出来る。ハンダ付けではそうはいかないし、また瞬間接着剤では分解してしまうだろう。
この捩じり剛性の少ないフレームは、簡単に捩じれる。すなわち、線路への追随性の増大に貢献する。すなわち等角逆捻り機構が要らないことになる。
連結器の取り付けには、極めて適する。大きな衝撃が掛かるので、エポキシではいつか剥がれてしまう。以前エポキシで付けたところが剥がれたので、これで貼り付けた。

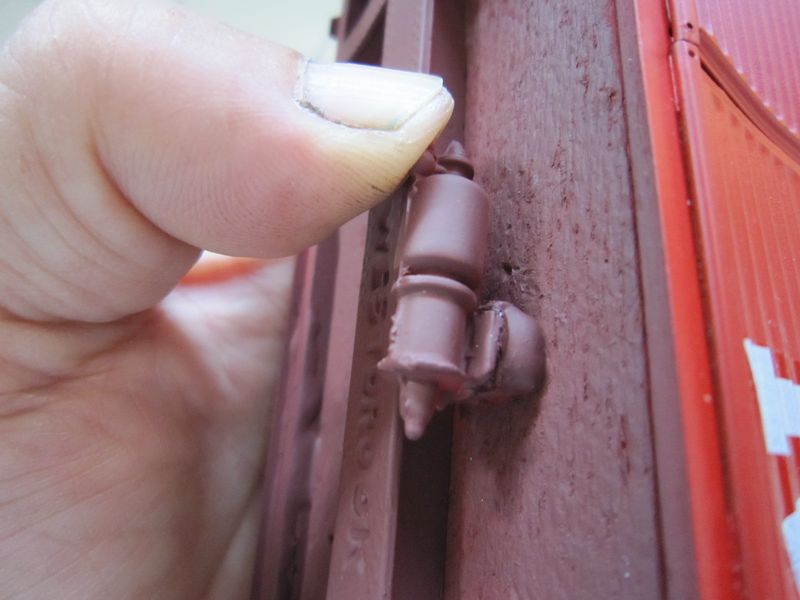

それともう一つの利用法として、飛び出している部品を付けることである。たとえばタンク車のドームには、安全弁がL字型に飛び出している。これを硬い接着剤で付けたり、ハンダ付けすると、何かにひっかかったときに折れやすい。あるいは接着が剥がれる。穴をやや大きめに作り、スーパーＸを多めに付けて固着させる。もちろん固まるまで何らかの保持装置で押さえる必要はある。
固まった後でも実によく曲がって、しかも復元性が良い。完全に元に戻る。これで付ければ、持った時あちこちがふにゃふにゃして奇妙な感じがするが、壊れたり塗料が剥げたりしない。この床下機器も飛び出しているので貼り付けただけでは剥がれやすいが、これを使えばこの通り曲がって剥がれない。丸い団子状のものはキットに付いていた台座で、接着層は薄い。合成ゴム系のものは30年くらいで少しずつ劣化するが、これはシリコーン系なのでもっと長持ちするはずだ。40年前のシリコーン・シーラントは、雨ざらしでも全く変わらぬ弾力性を示している。
2010年06月03日
"Super X" cement
このタンク車は以前紹介したThomas のキットである。このキットの組立てでもっとも面倒なところは、ランボードを取り付けることである。普通は細い釘を通して締め付け、ハンダを流してから余分を切り取り、ヤスリを掛ける。きちんと仕上げるのは難しい。また、ダイキャスト製の細い支えの先端にランボードをどうやって付けるかは、パズルみたいなものである。
アメリカ人は、「釘をハンダ付けしておいて、ダイキャスト部品を巻き込むように曲げる」というが、持つと撓んで塗料が剥がれる。
これをエポキシやACC（瞬間接着剤）で付けると、持つ時の撓みでそのうちに外れてしまう。質量のあるものを細い部分で持つので歪みが発生するからだ。他のところを持てばよいが、ランボードが一番持ちやすいので、そこを持って接着が外れるというわけだ。撓みに強い接着剤は外れにくい。
タンクの受けの部分に四角の部品が四つある。これもこの接着剤で付けてある。タンクを締め付けた時に多少動くので、硬い接着剤では外れてしまう部分だ。今までは細いブラスワイヤを通して自由に動くようにしていた。
少量付けてクランプで圧締する。この圧締という操作が最も大事なところであり、接着剤の膜を薄くすることである。接着剤の膜が厚いと破断しやすい。

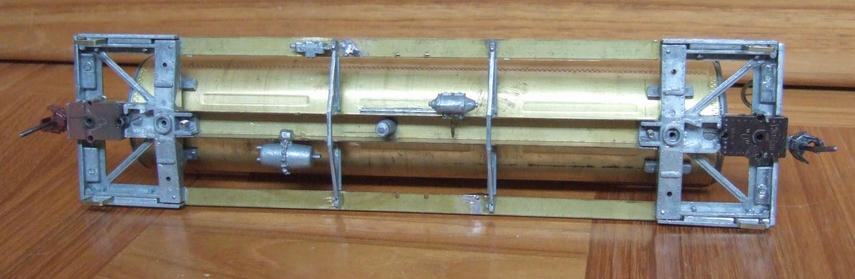

これはその部分を裏から見たところである。余分が少々はみ出しているがこのくらいが量としては適切である。ハンダを流しても、とれることがない。出来上がりが軟らかくて、ランボードのしなりを逃がしてくれる。このような部分の接着剤としては最高である。
2009年01月31日
Hookerのタンク車
フーカ社は著名な化学会社である。公害を撒き散らしたので、70年代にはその分野では誰もが知っている企業であった。色の名前にHooker Greenがある。これは紺青（プルシアン・ブルゥ）とガンボージという有機顔料の混合物で、落ち着いた緑である。鉄道車輌にもよく使われていた。これは有機顔料が入っているので褪色しやすかったが、現在では単一の褪色し難い顔料になっているはずである。このHookerは、この化学会社と同一のものかは調査中である。
このタンク車は、随分前に本物と模型をほぼ同時に見た。色が印象に残った。これもいつかは作ろうと思って、ディカールを探していたがなかなか手に入らなかった。
Champ社でも長らく品切れであったが、再生産の知らせがあったのですぐに注文した。
この貨車も先回の50 ftタンク車と同時に、e-bayで安く買ったものである。塗装をはがして補修し、塗れば立派な車輌になる。
積荷は苛性ソーダ液とした。ワシントン州タコマの水力電気を使う工場で電解して製造したものを積んでいることになっている。
最近お見せしている車輌はディカールが貼り立てで、艶が消してない。艶を適度に消して、ウェザリングすると多少よくなる。どの写真も台車は仮のものを使用していることをお断りしておく。
2009年01月11日
Decal を貼る
大方の予想通り、これは10000gallon のケミカルタンク車である。Max Grayの時代のもので、型番は＃305である。製造は安達製作所である。これは内野氏のお宅に遊びに行った時に、貰ってきたものである。「Ｋ模型店の倉庫に転がっていたのを貰ってきた」のを、「はいよ、お土産！」と戴いた物であった。あちこち壊れていて、修理した。ついでにドームを旋盤で挽いて新製した。
この型番の貨車はたくさん所有している。どれも有名な化学会社の塗色にした。DowとかMonsanto, Penn Salt などがある。左のリンク集の一番上の動画をご覧戴けば、その様子がお分かり戴けるであろう。
Beccoは、バッファロ・エレクトロ・ケミカル・カンパニィの頭文字を並べたもので、高濃度過酸化水素を作るノウハウを持っていた。バッファロの町はナイアガラ瀑布に近く、いわゆる滝線都市で、水力電気が安価なところである。アルミ製錬をはじめとして電解工業が盛んである。タンクの上部にあるドームの形が普通とは違っていて、大きな安全弁が付いている。高濃度の過酸化水素は大変危険な物質であり、まかり間違えば大爆発を起こす。タンクの内部はグラス・ライニングが施されているはずだ。もっと高濃度のものを運ぶときは、純アルミニウム・タンクを用いる。

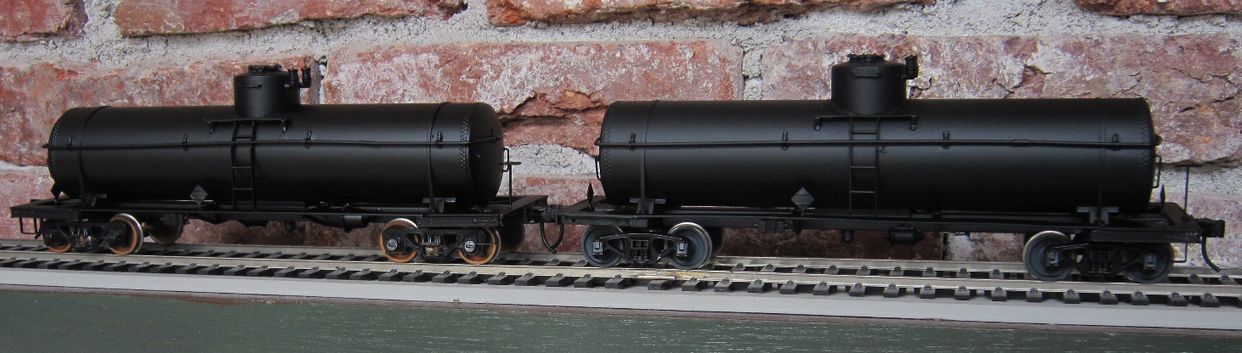

Beccoのタンク車には興味があり、70年代初頭に東部に行ったときたまたま古い車輌を見かけた。いつかは作ろうと思い、ディカールだけは買っておいた。価格を見ると$1.45とあるから、75年あたりに買ったのだろうか。このころのChamp Decalは現在と比べるとやや膜が厚い。丈夫だから貼りやすいが、膜の腰が強くて凹凸になじみにくい。ディカールを浸す水は40℃くらいにすると、少しは軟らかくなる。
ディカールをなじませるSoftenerはどこのでもよい。あまり多いと失敗する。ディカール膜の水を切って、貼る面に1,2滴置いたソフナの上に着地させる。
