レーザ・カット
2021年08月08日
レーザによる切り抜き
先回のお答がまだ少ないので、少し時間稼ぎのネタである。これは何だろう。大きさは100mm角より少し小さい。ステンレスで作ったから、ハンダ付けは容易である。熱が逃げないから、小さなコテで、よく付く。ハシゴなども作った。各種のハンダを使ってみた。やはりスズ63％のハンダに限る。これは液と固体の2つの相しか持たないから、一瞬で融け、コテを離すと固まる。また、液状のときの粘りはほとんど感じられない。隙間にするりと沁み込んでいくので、後で削る必要もほとんど感じない。この写真では60％のハンダを使った部分も写っているので、ハンダが盛り上がっているところもある。
最近は、レーザ屋さんは忙しいらしく、少々待たされた。他にも色々なものを作ってもらった。厚いものでも平気で抜けると力説するが、さすがに38 mmの鉄心を一発で抜くことは出来ない。19 mmを2枚ということを考えたが、ネジ穴はあけられないらしい。厚さの半分くらいの穴なら、あくそうだ。仕方がないから、9.5 ✕ 4 ＝ 38 とした。これはLobaughの調子の良さそうなモータの界磁鉄心である。このモータは550 g もある。界磁をネオジム磁石の強力なものにしてどうなるかをテストしたい。界磁磁石が強すぎるということも考えられる。電機子の電磁石など無視して磁力線が通過すると、アウトだ。どうなるだろう。Φ4.1 とΦ3.2の孔をあけたが、中に融けた鉄のかけらがあるので、ボルトが通らない。ドリルで貫通させておいた。周辺も微妙にカエリが出ていたりするので、ベルト・サンダで落とした。
エポキシ接着剤で、4枚を貼り付けて組むことにする。
2020年08月23日
続 非金属製車輌の末路
ウレタンは、熱可塑性ではない。いわゆる”流れる固体”ではないのだが、現実はこれだ。やはりプラスティック素材で骨を入れずに長い客車などを作るのは避けるべきである。成型した後、片面だけ機械加工してあるのが、ファクターとしては大きいと思う。片面だけ応力が解放されているのだろう。だから、その面にジュラルミンの板を貼ってあると、かなり違う。ジュラルミンの薄板は飛行機の材料だと思う。友人から少し貰ったのだが、もう使い尽くした。熱処理した鋼板でも良いだろう。側板は内側に反っている。（先日会ったF氏はブラス板に筋を入れて木製の側板を再現したが、裏側も同様の筋を入れていた。うまい工夫である。両面の応力を開放すると反りが無くなるのだ。）
彼のいくつかのキットを未組で持っているので、反りを調べている。組んでない状態でも屋根板は少しずつ反っている。これを組み付けると全体が反るだろう。硬いアルミ製のアングルを、逆に反らせてエポキシ接着剤を塗ってクランプで締めた。こうすると反りは抑えられ、安定した。
何年か経つと、ウレタンは徐々に加水分解され、壊れていくはずだ。壊れないウレタンは残念ながら存在しない。その期間が10年なのか、20年なのか、100年なのかは分からない。日本の模型に詰められたスポンジは、ほとんどが劣化してしまったようだ。不思議なのは、アメリカ製のスポンジがダメになったのはほとんど無いことだ。材料が微妙に異なるらしいところまでは突き止めた。
我家の建築資材はアメリカ製のものが多い。断熱材のウレタンを一部剥がしてみたが、25年でほとんど劣化していなかったので少し安心したが、油断はできない。
この客車もそのうちに駄目になるだろうから、寸法を取ってブラス板からレーザ・カットで再生することにした。このような客車を作るのは難しいことではない。リヴェット打ちはかなり大変であるが、橋を作った時のことを思えば大したことではない。屋根は定評のある木製にする。60年物の屋根材がいくつかある。
いずれ製作記を掲載するつもりだ。2輌作る。
彼のいくつかのキットを未組で持っているので、反りを調べている。組んでない状態でも屋根板は少しずつ反っている。これを組み付けると全体が反るだろう。硬いアルミ製のアングルを、逆に反らせてエポキシ接着剤を塗ってクランプで締めた。こうすると反りは抑えられ、安定した。
何年か経つと、ウレタンは徐々に加水分解され、壊れていくはずだ。壊れないウレタンは残念ながら存在しない。その期間が10年なのか、20年なのか、100年なのかは分からない。日本の模型に詰められたスポンジは、ほとんどが劣化してしまったようだ。不思議なのは、アメリカ製のスポンジがダメになったのはほとんど無いことだ。材料が微妙に異なるらしいところまでは突き止めた。
我家の建築資材はアメリカ製のものが多い。断熱材のウレタンを一部剥がしてみたが、25年でほとんど劣化していなかったので少し安心したが、油断はできない。
この客車もそのうちに駄目になるだろうから、寸法を取ってブラス板からレーザ・カットで再生することにした。このような客車を作るのは難しいことではない。リヴェット打ちはかなり大変であるが、橋を作った時のことを思えば大したことではない。屋根は定評のある木製にする。60年物の屋根材がいくつかある。
いずれ製作記を掲載するつもりだ。2輌作る。
2019年11月12日
折れない切断機用ハンドル
折れないハンドルの注文がある程度溜まったので、発注した。切断機の回転軸の5/8インチ（15.87 mm）径の切れ端、キィ材のサンプルを添えて、切り出しを依頼した。厚板でも正確に切る自信があるとは言っていたが、さすがにキィをそのまま入れる注文は初めてだそうだ。うまくやってくれた。レーザの入射側はぴったりだ。油目ヤスリで調整するだけで、するっと入る。反対側はバリが多い。うまく切れているようだが、融けたものが再付着している。送り出す酸素の量を、もう少し増やすべきだったかもしれない。
反対側は甲丸ヤスリでゴリゴリと出ているところを落とすと、ぴたりと入った。調整に要する時間は、5分ほどだ。
角が手に痛いので、それはディスク・グラインダで落としてしまうべきだ。ホースの切れ端か、自転車の握りを付けると良いだろう。
たいていの方はフライス盤をお持ちのようで問題ないが、少数の方にはキィ溝を彫って差し上げる必要がある。難しいことではないので引き受ける。
このハンドルは 19 mm鋼板であるから重いが、レターパック・ライトに入るので安く送れる。郵便屋さんは、持つと驚くだろう。
2019年11月10日
cantilevered signal bridge
門型の信号橋は作ったが、線路配置上、cantilever型の信号橋が必要となった。日本語では”カンチレバー”と書かれるが、この発音はなかなか難しい。キャンティリーヴァに近い。片持ち梁のことである。太字を強く発音する。この種の信号機はよく見るし、模型もふんだんにある。しかし満足のいく形の物は少ない。その話を northerns484 氏と話をしていたら、図面を描き起こしてくれることになった。
上の部分は資料があるが、土台部分は写真も少なく、一体どうなっているのか見当もつかなかった。試しにいろいろな絵を描いてもらったが、しっくりこない。
そうこうしているうちに、所蔵の本の中に本物の図面が載っているのを発見し、鮮明な1ページ大の写真を雑誌で見つけた。それで急速に話が進み、図面の完成を待って、2種類発注した。もう一種類も近日中に出来る。ミソはアンカ・ボルトの位置と、その周辺の構造である。フランジを二重にして、長いボルトを土台から飛び出させている。上と下の二段で締め込むから、締結力は強い。その模型構造は非常に巧妙に組まれたパズル的な構成で、すべての部品を差し込むと自然に目的の形になる。間違えると部品が入らないので、必ず正しい形になる。northerns484氏には改めて御礼申し上げる。
これらの写真は、ステンレスの切り抜き部品を全て組立てた状態で、これからガセットを作って貼り付ける。ハシゴの横木も、まだ付けていない。ガセットは小さく、数がそれほど多くもない。キャットウォークは金属製にするか、木製にするかで悩んでいる。木目のエッチング板もあるが綺麗過ぎるのだ。
この1本は、観客からの鑑賞距離が近い位置に立てるので、皆さんがじっくり見る可能性がある。リヴェットはディカールで表現するものもあるので、それを貼り足してみよう。
2019年11月08日
laying flexible track
古い知人のI氏が博物館に来訪した。工事を手伝ってくれるそうで、その下見に来てくれたのだ。 筆者は彼が高校生の時から知っているが、今年定年だそうだ。
I氏は希望していた電鉄会社に勤め、 駅務から始めて車掌、運転士となり、長い間、特急電車の運転をしていた。そののち助役に昇進して退職したのだそうだ。
根っからの電車ファンで、高校生の時から出色の作品を作っていた。特急電車の塗装が綺麗で、感心したことを覚えている。彼は今HOのレイアウトを作っている。彼のレイアウトセクションはいくつか見せて貰っているが、とても美しい。電車の運転士をしていたので、電車から見える景色を再現しているのだ。普通の人とは視点が少し異なる。
博物館で列車をいくつか動かして見せた。120輌が音もなく動き始めるのには、驚いたようだ。ほとんどの車輛がブラス製というのは信じられない、と言った。
車輪の現物を見せると、とても驚き、「信じられないほど綺麗ですね。」と言った。踏面の仕上げが、めっきとは違うことに気が付いたので、めっきの車輪を転がした音と比較した。既製品の車輪が一つもないことには感銘を受けたようだ。
何に一番驚いたかと聞くと、
「線路の曲線が美しいですね。完全な緩和曲線が付いていて、しかも曲線の曲率が完全に一定になっています。」と言う。
「僕は運転士をしてましたから、そういうことには敏感です。今までいくつかのレイアウトを見てきましたが、ここの線路は別格です。ケチの付けようがありません。本物の線路のようです。」
と褒めてくれた。
「どうやったら、こんな綺麗な線路が敷けるのですか。いつも曲率を一定にするのに苦労しています。大きなコンパスも作りましたがうまく行きません。」と聞かれた。
そこで、例のレーザで切り抜いたテンプレートを見せた。本線用の一定曲率のものと、緩和曲線のものを出してきて、実際に嵌めて見せた。彼はとても驚いた。
「これって高いのですか。」
「これは薄い鉄板だから安いよ。使い捨てでも気にならない程度だ。」と言うと、どうやら作ってみる気持ちになったらしい。
この種のテンプレートは市販されるべきだろう。筆者のは貸し出したことがあるが、例が少ない。HO用は必要な人が多いに違いない。
I氏は希望していた電鉄会社に勤め、 駅務から始めて車掌、運転士となり、長い間、特急電車の運転をしていた。そののち助役に昇進して退職したのだそうだ。
根っからの電車ファンで、高校生の時から出色の作品を作っていた。特急電車の塗装が綺麗で、感心したことを覚えている。彼は今HOのレイアウトを作っている。彼のレイアウトセクションはいくつか見せて貰っているが、とても美しい。電車の運転士をしていたので、電車から見える景色を再現しているのだ。普通の人とは視点が少し異なる。
博物館で列車をいくつか動かして見せた。120輌が音もなく動き始めるのには、驚いたようだ。ほとんどの車輛がブラス製というのは信じられない、と言った。
車輪の現物を見せると、とても驚き、「信じられないほど綺麗ですね。」と言った。踏面の仕上げが、めっきとは違うことに気が付いたので、めっきの車輪を転がした音と比較した。既製品の車輪が一つもないことには感銘を受けたようだ。
何に一番驚いたかと聞くと、
「線路の曲線が美しいですね。完全な緩和曲線が付いていて、しかも曲線の曲率が完全に一定になっています。」と言う。
「僕は運転士をしてましたから、そういうことには敏感です。今までいくつかのレイアウトを見てきましたが、ここの線路は別格です。ケチの付けようがありません。本物の線路のようです。」
と褒めてくれた。
「どうやったら、こんな綺麗な線路が敷けるのですか。いつも曲率を一定にするのに苦労しています。大きなコンパスも作りましたがうまく行きません。」と聞かれた。
そこで、例のレーザで切り抜いたテンプレートを見せた。本線用の一定曲率のものと、緩和曲線のものを出してきて、実際に嵌めて見せた。彼はとても驚いた。
「これって高いのですか。」
「これは薄い鉄板だから安いよ。使い捨てでも気にならない程度だ。」と言うと、どうやら作ってみる気持ちになったらしい。
この種のテンプレートは市販されるべきだろう。筆者のは貸し出したことがあるが、例が少ない。HO用は必要な人が多いに違いない。
2018年12月15日
将来のscratch building
今、蒸気機関車の部品を、3Dプリンタで作成してもらっている。 ロストワックスの原型を3Dプリンタで作ったので、わけなく新しい模型ができる。小さな部品にも文字が入った製品ができる。凄い時代になったものだ。
レーザ加工、3Dプリンタの組み合わせで上廻りは非常に楽にできる。下廻りは、やはり旋盤とフライス盤がないと出来ないだろう。
TMSで200号くらいまでのスクラッチ・ビルトの機関車で、素晴らしくよく走るのには、あまり遭遇しない。車輪の心が出ていない（偏心している）のだ。旋盤の無い時代のものは、それで仕方がなかった。ドリルレースという怪しい技法が今でも残っているが、動力部分に応用するのは良いとは言えまい。
3軸のフライスを使えば、ややこしいフレームもプログラムするだけで出来てしまう。4軸の機械（x,y,z軸に沿った移動 ＋ x軸の回転）が使えれば、超絶設計のものができるが、これはまだアマチュアには手が届かないだろう。
こういう仕事を引き受ける人が増えてくるだろう。しかし残る問題はハンダ付けである。これには熟練が要る。正しい指導者から学べば、すぐできるようになるのだが、実際には難しいようだ。炭素棒ハンダ付けは簡単だが、その機械がまだまだ少ない。筆者が頒布したが、一体何％が稼働しているのだろう。中には買ったまま組まずに置いてあるという人までいる。この人は筆者の頒布目的を妨害している。
”組まずに取っておくと価値が出る”そうである。お気の毒な人である。
もうあと一つは、ヤスリ掛けである。ヤスリ掛けを軽視する人が多い。プロのヤスリ掛けを見るチャンスがないからだ。姿勢も動かし方も、でたらめな人が多い。ヤスリの選び方から間違っている場合も多い。また、その準備もしていない。
しかし、この種の仕事さえできればスクラッチ・ビルディングができる時代になるだろう。楽に自作を楽しめる時代になるのだ。
レーザ加工、3Dプリンタの組み合わせで上廻りは非常に楽にできる。下廻りは、やはり旋盤とフライス盤がないと出来ないだろう。
TMSで200号くらいまでのスクラッチ・ビルトの機関車で、素晴らしくよく走るのには、あまり遭遇しない。車輪の心が出ていない（偏心している）のだ。旋盤の無い時代のものは、それで仕方がなかった。ドリルレースという怪しい技法が今でも残っているが、動力部分に応用するのは良いとは言えまい。
3軸のフライスを使えば、ややこしいフレームもプログラムするだけで出来てしまう。4軸の機械（x,y,z軸に沿った移動 ＋ x軸の回転）が使えれば、超絶設計のものができるが、これはまだアマチュアには手が届かないだろう。
こういう仕事を引き受ける人が増えてくるだろう。しかし残る問題はハンダ付けである。これには熟練が要る。正しい指導者から学べば、すぐできるようになるのだが、実際には難しいようだ。炭素棒ハンダ付けは簡単だが、その機械がまだまだ少ない。筆者が頒布したが、一体何％が稼働しているのだろう。中には買ったまま組まずに置いてあるという人までいる。この人は筆者の頒布目的を妨害している。
”組まずに取っておくと価値が出る”そうである。お気の毒な人である。
もうあと一つは、ヤスリ掛けである。ヤスリ掛けを軽視する人が多い。プロのヤスリ掛けを見るチャンスがないからだ。姿勢も動かし方も、でたらめな人が多い。ヤスリの選び方から間違っている場合も多い。また、その準備もしていない。
しかし、この種の仕事さえできればスクラッチ・ビルディングができる時代になるだろう。楽に自作を楽しめる時代になるのだ。
2018年06月30日
laser-cut のキット
先回紹介したキット以外にも、レーザ・カットのキットはたくさんある。日本にはまだ少ないが、アメリカではよく売れるので、多種のキットが出ている。
BTSという会社がある。社名は社長の名前からきているはずだったが、
大きく"Better Than Scratchbuilding" とある。「自分で作るよりも良い」ということである。縮尺は自由だから、N, TT, HO, S, Oの各サイズが出ている。建物のキットは素晴らしい。
日本では、まだレーザ・カットはガレージ・キットの範囲を出ていないように思うが、この会社はかなり大規模にやっている。友人が組んでいるのを見せて貰ったが、とても良い。
これなどは素晴らしい出来だ。
車輛は好みの問題があって何とも言えないが、ストラクチュアはどれをとっても、よく出来ていると感じる。日本のメーカも参考にすべきだ。
金額的にはかなり張るが、完成すると素晴らしい。
都市部の高架橋などは、レーザ・カットの最も得意とするところだろう。HO以下なら薄い航空べニアで十分だろう。あるいは、プラスティックでも良い。
曲線部は直線を組合せて作っているようだ。井桁で承けているところもある。
Oスケールでも合板製だ。鉄板製の方が安くできるはずだ。
今計画中の扇形機関庫はかなり大きなものだから、剛性を持たせなければならない。骨組みを4 mm程度の板から切り抜き、屋根、壁は0.8 mm程度にする。窓枠は0.5 mmで作ると良いだろうと思っている。
これから工場と相談するが、筋彫りができれば煉瓦の目地を表せる。
BTSという会社がある。社名は社長の名前からきているはずだったが、
大きく"Better Than Scratchbuilding" とある。「自分で作るよりも良い」ということである。縮尺は自由だから、N, TT, HO, S, Oの各サイズが出ている。建物のキットは素晴らしい。
日本では、まだレーザ・カットはガレージ・キットの範囲を出ていないように思うが、この会社はかなり大規模にやっている。友人が組んでいるのを見せて貰ったが、とても良い。
これなどは素晴らしい出来だ。
車輛は好みの問題があって何とも言えないが、ストラクチュアはどれをとっても、よく出来ていると感じる。日本のメーカも参考にすべきだ。
金額的にはかなり張るが、完成すると素晴らしい。
都市部の高架橋などは、レーザ・カットの最も得意とするところだろう。HO以下なら薄い航空べニアで十分だろう。あるいは、プラスティックでも良い。
曲線部は直線を組合せて作っているようだ。井桁で承けているところもある。
Oスケールでも合板製だ。鉄板製の方が安くできるはずだ。
今計画中の扇形機関庫はかなり大きなものだから、剛性を持たせなければならない。骨組みを4 mm程度の板から切り抜き、屋根、壁は0.8 mm程度にする。窓枠は0.5 mmで作ると良いだろうと思っている。
これから工場と相談するが、筋彫りができれば煉瓦の目地を表せる。
2016年06月08日
plate girder bridge
シカゴから届いたダイキャスト製の橋を架けるにあたって、その内側をどうすべきか、しばらく考えていた。 間隔を保てばよいので、木の角棒を作って接着するのが一番簡単だ。
下から見ることなどないと思っていたが、最近は車載カメラという面倒なものがあって、全て見えてしまう。手を抜くと後々まで後悔することになるので、ある程度のところまでは作ることにした。レーザ・カットなら設計さえ気を付ければ、組むのも簡単である。 精度も高い。
実物の図面を何日か眺めて、 作図を開始した。この手の物は非常に単純で30分で設計が終了した。Xブレイスにタブを付けて側面のスロットに入れる。簡単な直角ジグで支えながらハンダ付けすれば、たちまち形が出来る。
それに上下の稲妻を付ければ良い。問題はこの稲妻の位相だ。同位相なのか、半周期ずらしたほうが良いのかがわからない。近所のものを調査中である。アメリカでの調査では逆位相であった。理論的にはどちらが有利なのだろう。
このようにして作った箱状のトラスに、側面のダイキャストを接着すればできあがりだ。 稲妻は、透けて見えれば用は足りている。細かい造作は省略する。
ガーダの上をどうするか、しばらく悩むことになる。直接線路を敷くのか、コンクリートの路盤を載せるかである。後者の場合はバラストが敷いてある。これも資料が手に入ったので、 あれこれと迷う羽目になった。
下から見ることなどないと思っていたが、最近は車載カメラという面倒なものがあって、全て見えてしまう。手を抜くと後々まで後悔することになるので、ある程度のところまでは作ることにした。レーザ・カットなら設計さえ気を付ければ、組むのも簡単である。 精度も高い。
実物の図面を何日か眺めて、 作図を開始した。この手の物は非常に単純で30分で設計が終了した。Xブレイスにタブを付けて側面のスロットに入れる。簡単な直角ジグで支えながらハンダ付けすれば、たちまち形が出来る。それに上下の稲妻を付ければ良い。問題はこの稲妻の位相だ。同位相なのか、半周期ずらしたほうが良いのかがわからない。近所のものを調査中である。アメリカでの調査では逆位相であった。理論的にはどちらが有利なのだろう。
このようにして作った箱状のトラスに、側面のダイキャストを接着すればできあがりだ。 稲妻は、透けて見えれば用は足りている。細かい造作は省略する。
ガーダの上をどうするか、しばらく悩むことになる。直接線路を敷くのか、コンクリートの路盤を載せるかである。後者の場合はバラストが敷いてある。これも資料が手に入ったので、 あれこれと迷う羽目になった。
2016年05月08日
レーザ・カット
鉄橋の枕木整列ジグの写真をお目に掛ける。最近、カメラが不調で代わりのカメラで撮ったので、やや不鮮明なのはお許し願いたい。鉄板は2.3 mm厚を用いたので、少々厚すぎた。枕木の薄い部分を外そうと思うと、指が掛からず、なかなか難しい。
これは転車台のインデックスである。同じく2.3 mm板を用いている。合板の円盤（ピットを切り抜いた時の残材）の外周にぴたりと嵌まるものを設計した。そのドーナツ状の板を円盤に取り付ける板（セクタ）をタッピング・スクリュウで留め、それを合板にタッピング・スクリュウで固定した。非常に正確なインデックスができた。例によって、作図はnortherns484氏に助けて戴いた。
これは円板の裏である。滑らかに回るように玉の入った支えを付けたが、思ったほど回転の滑らかさがない。再々度、別の部品を用意して付け替える予定である。ボール・ベアリングの入った戸車状のものが良いだろう。 最初は金属製を用いたが、騒々しかった。プラスティック製は静かになるだろうと思ったが、滑りが良くない。古いものは外すのが面倒なので取り付けたままである。
車が走る部分は合板では摩擦が大きいので、鉄板の平面レイルを貼った。薄く塗装しないと、錆びてくるだろう。 長四角の穴は、集電ブラシの調整用の覗き穴である。これらの部品を自分で作ろうと思うと、その手間は想像を絶するものである。文明の利器を使えるということは、素晴らしいことである。 価格も特別に安くしてもらった。次は鉄橋である。恐るべき細かさで、とても手作業ではできない。
2015年05月02日
続 曲率ゲージ
レーザ・カットの工場に作成依頼してあったものが出来てきた。素晴らしい仕上がりである。2800R、2900R、3000R、3100Rの線路と道床のエラストマを正確に敷くことが出来る。緩和部分も正確に出来る。見せ場となる頂上部の緩いSカーヴも細かい曲率変化を指定して作った。路盤のカントも同時に高さを指定して作ったので、完成すると、右に左にうねる素晴らしい光景が出来るはずだ。半径は10 m以上のものから順次小さくして、繊細な変化である。
良く似たのがたくさんあると、間違える惧れがあるので、文字を刻んでもらった。ほんのわずか凹ませてあるだけである。
先日出来てきたCNCで切り抜いた路盤用合板を組んでみた。せっかく計算して長さを決めたのに、側板が数mm余る。そんなはずはないと巻尺で測っても、曲線の外の長さと足に相当する合板の長さは一致しているではないか。合板は天板の下に直角に貼られるので、側板の中心線は外周より内側にある。中心線の伸縮はないと考えると、側板の厚みの半分の位置、つまり天板の外から6 mmの位置の円周長さに切るべきであった。
2010年11月14日
Leaf Springs
その通りで、これはリーフ・スプリングである。スペーサをはさんで1mmの針金を通し、軽くはさんでハンダ付けする。ここで軽くはさむというところがミソである。ステンレスの裏面には、材料が燃えて飛んで行った時のカエリが出ている。これを削ってはいけない。ハンダ付けするには隙間が必要である。またフラックスを洗うにも隙間が必要である。カエリの高さががちょうどその隙間に相当する。バネの先端にはブラスの挽き物をハンダ付けする予定だが、その寸法はまだ決めていない。ハンダ付けがすべて終わってから、それに合う寸法のものを作って取り付ける。
この内側のところを見て戴きたい。今までに見た模型の中でこの部分が表現できていたものをまず見たことが無い。見る角度によっては丸見えであるから、作ってみた。図面の上で指示すれば出来てしまい、さほど費用も掛からない。工賃は作業時間で決まる。1秒いくらという単価がある。ステンレスの場合は切断速度が非常に大きいから、内部を作っても安上がりなのである。本当のところはこのリーフ・スプリングを薄板積層で作りたいところであるが、以前にも書いたようにヤング率は材料に固有で、小さくなるとモーメントが小さくなり、相対的に硬くなる。すなわちバネは効かなくなる。仕方が無いから形態だけはしっかりと図面通りにした。図面には撓んだ状態の形態が載っているから容易だ。
吊リンクはステンレスの0.8mm板で作った。残る問題はウィングバネの製作である。この台車はデイライト用で、ナポレオン・ハットと呼ばれる形をしている。この部分はロストワックスで作る以外ないと思っている。他の部分が完成してから製作することにしている。全部で100以上も必要である。2010年11月12日
Laser によるブラスの切断
久しぶりにレーザ切断を依頼した。かねてから製作中のものの部品を作るためである。仕事の完了を待っていたら、悪いニュースが入った。「ブラスの切断中にレンズが熱で壊れて仕事が出来なくなった。もうブラスの切断は勘弁してほしい。」と言う。
他のいくつかの工場に問い合わせてみると、どこもブラスの切断は難しいという。それは鉄合金のように酸素で燃やして飛ばすということが出来ないからである。また反射熱も大きい。銅合金は赤い光をよく反射するから難しいのであろう。緑のレーザを使えば吸収率がずっと良くなるはずであるが、それを採用した機械はほとんどないそうだ。
ブラスが出来なければステンレスで作ればよいが、ネジを切ったりヤスったりという仕事はほとんど出来ない。しかし小さい穴も容易に開くから、手摺の穴は設計時に指定しておけばよい。やる気があれば、リベットも、沢山穴を開けておいて線を植え込んで表現することもできるだろう。
模型工作にブラスを使う最大の理由はヤスリ掛けが容易ということに尽きる。ドリルでの穴空け、ネジ切り、いずれも簡単である。しかし、ステンレスの穴空けは大変だ。特殊な切削油を使うと多少楽になるがやりたくない仕事だ。しかし、ステンレスのハンダ付けは、ブラスよりはるかに容易である。それは熱伝導率が小さいので熱が逃げにくいからである。小さなコテでもすぐ付く。
だから、設計時によく検討して、追加工が全くなければ、ステンレスでも問題ない。ネジが必要なところはブラスにしておく必要がある。塗装は正しいプライマを使えば簡単である。
さて写真を見て戴くと、ブラスの抜け具合が分かる。厚さは2.6mmである。この工場で使った最も厚い板だそうだ。途中でおかしくなって加工をやめた様子が分かる。部品の隙間をもう少しせまくしてくれれば、材料の節約になるのだが、次から次へと切るので、熱膨張の影響を考えるとこれぐらいになるのだそうだ。
切りかすはもったいないのでフライスで削って平角棒材にする。どうしようもない部分は、叩き潰して鋳物の材料として取っておく。
今回製作のこの部品は何であろうか。材料は2mmのステンレスである。2010年10月19日
続 Chooch を訪ねて
マイクは子供の時から汽車が大好きで、汽車以外のおもちゃには見向きもしなかったそうだ。だから、友達からはChoochと呼ばれていたそうで、それがこの会社の名前になった。
まず見せてくれたのは、本物の建物の図面である。山のようにある。
それらを全て1/48のデジタル・データにしてレーザ・カットする。その切り抜いたものを20枚ほど積層すると窓枠から外装の一番飛び出しているところまでが、本物通りに再現される。場合によっては窓枠の内部まで作ってしまう。
｢ということは、こちらからデジタル・データを送れば作ってくれるわけかね？」と聞くと、｢理論的にはそうだが、忙しすぎて出来ない。こちらのレイアウトの仕事が終わらない限り、そのような特注の仕事はしない。」とのことである。
要するに、彼は自分のレイアウトを高精密に作る時に作られた建物その他を市販しているわけである。彼のところの製品はどれをとっても信じられないほどの細密度である。
「Lorell Joiner のレイアウトは何度も見せてもらった。私に大きな感動を与えたレイアウトだった。でもね、あれをもっと細密にしたらと思ったのだよ。」と言う。確かにそうだが、それは一般の人には困難すぎる。
積層するとこのような仕上がりとなる。これをシリコーンゴムで型取りし、硬質ウレタン樹脂で複製を作る。出来たものを組んでカタログなどの写真を撮っているところである。背景は緑色で、これを消して別の写真にはめ込むのである。この辺りは映画の手法そのものである。
Choochのカタログの写真は実によくできているのはこのようなわけである。
まず見せてくれたのは、本物の建物の図面である。山のようにある。それらを全て1/48のデジタル・データにしてレーザ・カットする。その切り抜いたものを20枚ほど積層すると窓枠から外装の一番飛び出しているところまでが、本物通りに再現される。場合によっては窓枠の内部まで作ってしまう。
｢ということは、こちらからデジタル・データを送れば作ってくれるわけかね？」と聞くと、｢理論的にはそうだが、忙しすぎて出来ない。こちらのレイアウトの仕事が終わらない限り、そのような特注の仕事はしない。」とのことである。
要するに、彼は自分のレイアウトを高精密に作る時に作られた建物その他を市販しているわけである。彼のところの製品はどれをとっても信じられないほどの細密度である。
「Lorell Joiner のレイアウトは何度も見せてもらった。私に大きな感動を与えたレイアウトだった。でもね、あれをもっと細密にしたらと思ったのだよ。」と言う。確かにそうだが、それは一般の人には困難すぎる。
積層するとこのような仕上がりとなる。これをシリコーンゴムで型取りし、硬質ウレタン樹脂で複製を作る。出来たものを組んでカタログなどの写真を撮っているところである。背景は緑色で、これを消して別の写真にはめ込むのである。この辺りは映画の手法そのものである。Choochのカタログの写真は実によくできているのはこのようなわけである。
2009年12月01日
続 復元装置の製作

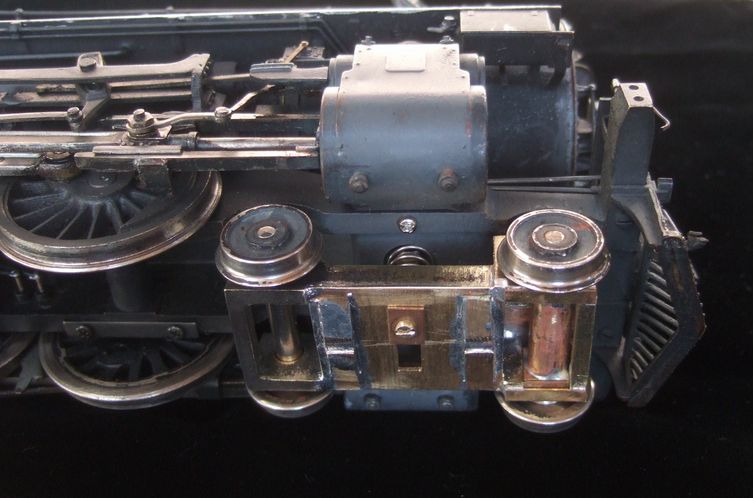

仮組みをした結果、補強レイルを逆向きに取り付けて高さを下げることが出来る事が分かった。�校�型の板は押し下げたＨ字の切り込みにハンダ付けする。薄い板だが二枚張り合わせるので丈夫である。この板の表面はローラが通るのでよく磨いておく。

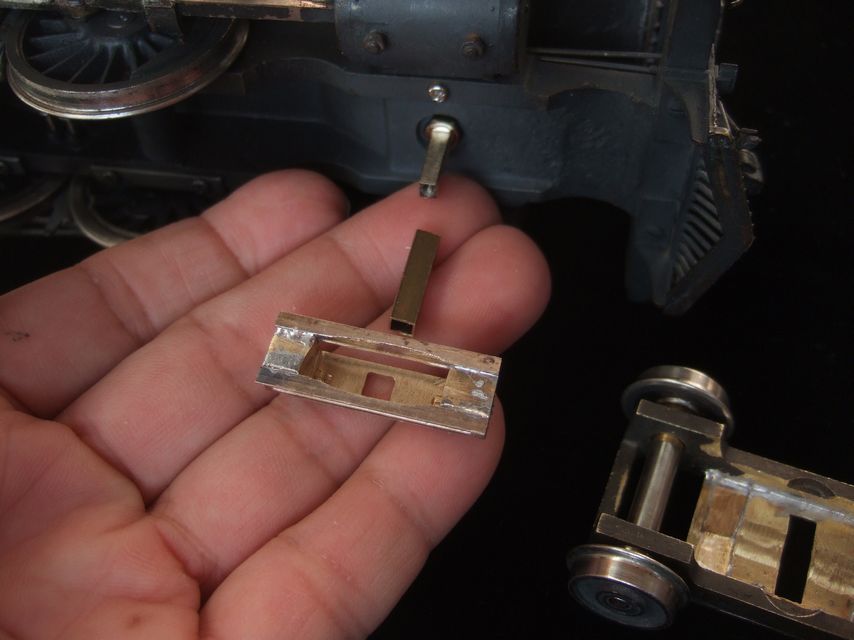

問題はキングピンの角棒である。角パイプを切って、現在のキングピン(丸棒）に当ててみると、丸棒が太い。それをヤスリで少しずつ削って角棒にし、その上に角パイプをかぶせる。ハンダ付けする必要はなく、差し込むだけである。幸い、削り過ぎはなく、絶妙の固さでかぶさった。
それに順次部品をはめて、抜け止めを付ければ完成だ。早速ポイントの上を通して、抜け止めがレイルに当たらないか、確認する。
ギリギリであったので１mm削り取ってネジを締めた。
トータルで５時間の工作であった。糸鋸は３本折った。久しぶりの製作で時間がかかったが、レーザ・カットで部品を作っておけば１台１時間でもできるかもしれない。角棒からの切り出しも、並べてやれば速くなるだろう。この頃は、早くできる方法を採用したいという気持ちが強くなっている。趣味であっても時間は貴重だ。
