電車
2024年11月12日
続 Lehigh Valley の電車
この台車を見て欲しい。実に不思議な構成で、しばし頭が混乱した。モータ軸の位置を黄色矢印で示した。車軸の向こう側が、界磁のコイルであって、車軸は界磁と電機子との間を通っているわけだ。こうしてモータを台車内に収めて、左のギヤボックスで回転を落としている。手前のくにゃりと曲がった針金はトルクアームだ。要するにモータ部が反トルクで回転するのを、これで持ちこたえているのだ。ここだけはひどい作りだ。
おそらく1960年代の製品である。この作者はモータを自分で製造しているのであるから、1000個ほど作っているはずだ。ここまでであれば腑に落ちる話なのだが、スプリング・ベルトがある。これはいったい何が目的なのだろう。車輪の外側にあるのは初めて見た。
スプリング・ベルトを使う人は多い。たぶん価値があると思っているわけだが、実際にはほとんど意味がない。時間がある方は牽引力が増えるのか減るのかを電流を調べながら行うと良いだろう。
ここでは、そのスプリング・ベルトのプーリィが小さいからトルクは引張力は大きくなり、ベルトはよく伸びる。その際の損失は膨大だ。
それが両側にある。これは効果があると考えたのだろうか。結果は極めて怪しい。損失はますます大きくなるに違いない。
１輌で走る電車であれば、１軸伝動で何ら問題ない。多少の勾配であっても引っ掛からない。持ち主の KT氏には、まずベルトを外してみて、調子が良くなるのを確認してくださいとお伝えした。
その次は簡単な吊り掛け駆動に改装すれば、極めて快調になるはずと助言した。
2024年11月10日
Lehigh Valley の電車
Lehigh Valleyとはどこのことだろうと迷う人は多い。ニューヨークの西の方約80 km、Pensylvania州の東部にある地方で、工業都市がたくさんある。アメリカの重工業基盤を作った地域だ。Valleyとは言うが、峡谷ではない。アパラシア山脈中（老年期山脈）にあるがかなり広い平地がある。
Allentown, Bethlehem, Eastonなどの工業都市が並んでいる。それらを結ぶ電車があった。現在は工業都市群ではなくなったが、ペンシルヴェイニア州の文化の中心地のひとつである。
先日の会合でこの電車をKT氏から見せてもらった。アメリカの職人が作った物で、貴重な品である。車体はブラス製で車内まで細かく出来ている。艶のある硬い塗膜が施されている。全体のバランスも良い。後述するが、駆動装置が独特だ。
作者の名前はよく分からないが、その業界では名を成した人らしい。
アメリカの職人には腕の良い人も居るので、それに当たれば幸運である。ただ、その確率は極めて低い。
筆者は蒸気機関車を作った達人はかなりの数を知っているが、電車はほとんど知らないので、今回の電車を見てかなり驚いた。
Allentown, Bethlehem, Eastonなどの工業都市が並んでいる。それらを結ぶ電車があった。現在は工業都市群ではなくなったが、ペンシルヴェイニア州の文化の中心地のひとつである。
先日の会合でこの電車をKT氏から見せてもらった。アメリカの職人が作った物で、貴重な品である。車体はブラス製で車内まで細かく出来ている。艶のある硬い塗膜が施されている。全体のバランスも良い。後述するが、駆動装置が独特だ。作者の名前はよく分からないが、その業界では名を成した人らしい。
アメリカの職人には腕の良い人も居るので、それに当たれば幸運である。ただ、その確率は極めて低い。
筆者は蒸気機関車を作った達人はかなりの数を知っているが、電車はほとんど知らないので、今回の電車を見てかなり驚いた。
2022年12月14日
台車の向き
先日のこの記事を読んだ友人から、訂正記事を出すべきだと連絡があった。確かに指摘の通りなので、読者の皆さんにもお知らせする。
その台車にはドライヴ・シャフトが付けてあった。次の日に人に見せねばならないので、あわてて組んで、間違えたのだ。ドライヴシャフトの向きと、ブレーキの引き棒の向きが反対であった。
これらの図は古いTMSの2桁号時代の伊藤 剛氏の記事から採っている。これを見れば一目瞭然であるから解説は要らないだろう。
最近所属クラブの例会でその友人に会った時に、この日光モデルの台車を見せてもらった。なんと、左右別の型が彫ってある。要するにブレーキのテコが正しい方になるようにしてあるわけだ。これを買った人のうち、模型製作時にそこに気が付いて正しい方向に台車を向けた方は、どの程度居るのだろう。気になる。
その台車にはドライヴ・シャフトが付けてあった。次の日に人に見せねばならないので、あわてて組んで、間違えたのだ。ドライヴシャフトの向きと、ブレーキの引き棒の向きが反対であった。
これらの図は古いTMSの2桁号時代の伊藤 剛氏の記事から採っている。これを見れば一目瞭然であるから解説は要らないだろう。
最近所属クラブの例会でその友人に会った時に、この日光モデルの台車を見せてもらった。なんと、左右別の型が彫ってある。要するにブレーキのテコが正しい方になるようにしてあるわけだ。これを買った人のうち、模型製作時にそこに気が付いて正しい方向に台車を向けた方は、どの程度居るのだろう。気になる。2022年11月14日
乗越カルダン
電車の台車を作り始めた。近鉄電車はもともと大好きであったので、それを作らないかという誘いに乗ってしまったわけだ。台車は当然3Dプリントで、ナイロン製である。適度な細密性を持ち、最高の動力性能を持たせることが狙いだ。こういうものは試作が重要である。3D図面の上で検討しても、思わぬ伏兵があるものだ。これは3次試作品である。ようやく、他人に見せてもあまり恥ずかしくない形にはなったが、まだまだである。
乗越カルダンで、1軸伝動だ。これで2輌牽ける。もちろん相手が「Low-D + ボールベアリング装荷」の場合だ。両軸モータであればその倍ということになる。例のジョイントを使っている。これはやや怪しい作りのジョイントで、角速度がどのようなグラフになるのかと問い合わせたところ、「わかりません」ということだった。要するに考えていなかったのだ。当初のカタログには「等速」と謳っていたので、それは削除すべきであると伝えた。
とりあえず、前後対称に曲がるように使えば等速になるはずではある。
キングピンは軸を通すので二股になる。それも3Dプリントで作ったが、底に孔があいているので弱くて、加工中に割れてしまった。とりあえずブラス片からフライスで作ったが、手間がかかるものだ。改良品を発注する。2022年09月02日
スプリング・ベルト
最近の話題としては、表題の駆動装置の意味を考える機会があった事だ。
コメントの質疑応答で答えてしまったが、筆者はスプリング・ベルトというものの価値を認めていない。中学1年の頃だが、EB型電機で貨車を牽かせて、スプリング・ベルトの有無で、牽引力がどれくらい違うのかを調べた。結果は、ほとんど差がなかったのだ。
軸重はモータの重さが掛かる動軸側が大きく、被駆動軸は小さい。ベルトはプーリィに差し掛かる部分で伸びたり縮んだりする。その摩擦損失は大きいだろう。その時の回転速度を比べると、駆動軸の回転速度は被駆動軸より1割以上速いだろう。速くなければ、ベルトによる駆動力は伝わらない。
ということは、最大限にモータに給電した場合、被牽引車の速度に合わせて被駆動軸は回るが、モータから直接駆動される動軸はスリップしている可能性が高い。その時、駆動軸の車輪は動摩擦であるから、牽引力は損なわれている。
というわけで全ての得失を合わせると、ベルトの有無でそれほどの違いを感じることが出来なかったというわけだ。
友人のED電機の片方の台車だけの場合は、同じ重さになるように補重した時、牽引力ははるかに大きかった。それはインサイドギヤで駆動していたからだ。この結果を見て友人は大変感心した。その友人は若くして他界したが、亡くなる直前までその話題がよく出た。
ベルト駆動は滑らない構造（Vベルトなど）と伸びないベルトが無いと、まともな動力伝達はできない。すなわち、ゴムベルトは張力が小さい部分（モータからの初段部分）には便利に使えることもあるだろうが、動軸を結ぶのはやめたほうが良いことになる。
コメントの質疑応答で答えてしまったが、筆者はスプリング・ベルトというものの価値を認めていない。中学1年の頃だが、EB型電機で貨車を牽かせて、スプリング・ベルトの有無で、牽引力がどれくらい違うのかを調べた。結果は、ほとんど差がなかったのだ。
軸重はモータの重さが掛かる動軸側が大きく、被駆動軸は小さい。ベルトはプーリィに差し掛かる部分で伸びたり縮んだりする。その摩擦損失は大きいだろう。その時の回転速度を比べると、駆動軸の回転速度は被駆動軸より1割以上速いだろう。速くなければ、ベルトによる駆動力は伝わらない。
ということは、最大限にモータに給電した場合、被牽引車の速度に合わせて被駆動軸は回るが、モータから直接駆動される動軸はスリップしている可能性が高い。その時、駆動軸の車輪は動摩擦であるから、牽引力は損なわれている。
というわけで全ての得失を合わせると、ベルトの有無でそれほどの違いを感じることが出来なかったというわけだ。
友人のED電機の片方の台車だけの場合は、同じ重さになるように補重した時、牽引力ははるかに大きかった。それはインサイドギヤで駆動していたからだ。この結果を見て友人は大変感心した。その友人は若くして他界したが、亡くなる直前までその話題がよく出た。
ベルト駆動は滑らない構造（Vベルトなど）と伸びないベルトが無いと、まともな動力伝達はできない。すなわち、ゴムベルトは張力が小さい部分（モータからの初段部分）には便利に使えることもあるだろうが、動軸を結ぶのはやめたほうが良いことになる。
2022年06月02日
イコライザ付き台車
最近、電車の台車の図面を熱心に見ている。戦前の台車は興味深い。イコライザがついているものに興味がある。
イコライザの形は工夫されている。イコライザが軸箱に当たるところには、軸箱との相互の位置がズレないように、凸凹があって噛み合うようになっている。すなわちイコライザが折れてしまわない限り、軸は平行に保たれる。軸箱守との隙間が多少あっても、構わないということだ。ガタがあって操舵台車のようになるという珍説を聞いたことがあるが、そういうことは起こり得ない。
この台車のイコライザは2枚合わせである。よく見ると奥の方が低い。板バネを避けるようになっているのだ。真横から見ると確かに低くなっているが、よほど注意深く見ない限り、低いことには気付かないだろう。
模型の場合は外の一枚だけという場合が多い。HO以下では、動くのはまず見ない。
本物の台車の保守は、イコライザだけを見ていれば良かったそうで、仕事は楽であったという。ヒビが入るところはイコライザだけだったからだ。
イコライザの形は工夫されている。イコライザが軸箱に当たるところには、軸箱との相互の位置がズレないように、凸凹があって噛み合うようになっている。すなわちイコライザが折れてしまわない限り、軸は平行に保たれる。軸箱守との隙間が多少あっても、構わないということだ。ガタがあって操舵台車のようになるという珍説を聞いたことがあるが、そういうことは起こり得ない。
この台車のイコライザは2枚合わせである。よく見ると奥の方が低い。板バネを避けるようになっているのだ。真横から見ると確かに低くなっているが、よほど注意深く見ない限り、低いことには気付かないだろう。模型の場合は外の一枚だけという場合が多い。HO以下では、動くのはまず見ない。
本物の台車の保守は、イコライザだけを見ていれば良かったそうで、仕事は楽であったという。ヒビが入るところはイコライザだけだったからだ。
2022年05月31日
六角ジョイントの他の例
六角ジョイントは軸のズレを吸収できる。この図の緑の六角ジョイントは、その機能を利用している。
電鉄会社のOBは、「これはWN継手みたいなもんだな」と言った。WN継手は、角を丸めた歯車を内歯歯車の円筒の中に収めたもので、多少のズレを吸収できる。わずかなガタがあるので、惰力で走ると妙な音がする可能性があるそうだ。
六角ジョイントは樹脂でできていて、摩擦も少なく、音が事実上しない。
この六角ジョイントの原型はKTMにいた高橋 淑氏がイギリスの模型雑誌を見て導入したそうである。1960年代のことだ。すでに半世紀を過ぎ、どこからも特許侵害とも言われていないので、問題はない。1960年代当時も、WNの特許取得から30年以上も経っている。
過去の日本製のHOにもこれが見られる。小栗彰夫氏の指摘によると、50年ほど前にマイクロキャスト水野が発売していたディーゼル機関車にも付いている。この下廻りは、輸出用のディーゼル電気機関車の下廻りを流用している。ということは同様のものが輸出されていたかもしれない。
それがどうして受け継がれなかったのか、その理由が知りたい。B-B台車であれば、反トルクは、自然に解決する。
しかし、蒸気機関車の場合は、反トルク承けが無いと不具合を生じる。どうして誰も、それに向かって解決を図らなかったのか、を考えねばならない。走りが悪いということにすら気付いていなかったのではないか、と最近の投稿を見て思う。
電鉄会社のOBは、「これはWN継手みたいなもんだな」と言った。WN継手は、角を丸めた歯車を内歯歯車の円筒の中に収めたもので、多少のズレを吸収できる。わずかなガタがあるので、惰力で走ると妙な音がする可能性があるそうだ。
六角ジョイントは樹脂でできていて、摩擦も少なく、音が事実上しない。
この六角ジョイントの原型はKTMにいた高橋 淑氏がイギリスの模型雑誌を見て導入したそうである。1960年代のことだ。すでに半世紀を過ぎ、どこからも特許侵害とも言われていないので、問題はない。1960年代当時も、WNの特許取得から30年以上も経っている。
過去の日本製のHOにもこれが見られる。小栗彰夫氏の指摘によると、50年ほど前にマイクロキャスト水野が発売していたディーゼル機関車にも付いている。この下廻りは、輸出用のディーゼル電気機関車の下廻りを流用している。ということは同様のものが輸出されていたかもしれない。
それがどうして受け継がれなかったのか、その理由が知りたい。B-B台車であれば、反トルクは、自然に解決する。
しかし、蒸気機関車の場合は、反トルク承けが無いと不具合を生じる。どうして誰も、それに向かって解決を図らなかったのか、を考えねばならない。走りが悪いということにすら気付いていなかったのではないか、と最近の投稿を見て思う。
2021年12月06日
続々 伊藤 剛氏の瀬戸電を見る
モータは目立ちにくいように汚く塗られている。このモータの名前は ”11PM” であった。当時の深夜番組のタイトルを取っている。11極のペッタンコ・モータなのだそうだ（TMSの記事にはペチャンコとある）。
裏はこんな具合だ。単純な動力機構だが、車体がピッチング（前後方向に揺れること）するので、車体との干渉が無いように作られている。台車枠には、側面にピンがある三点支持を採用している。 この模型で特筆すべきことはよろい戸である。ブラスのプレス品なのだが、何かのベンチレータの部品なのだろう。それを手際よくまとめ上げて、自由に上げ下げできるようにしてある。どこでも止まる固さにしてあるところが、素晴らしい。
運転台のコントローラがヘッドライトのメインスウィッチになっているところは、剛さんらしい。こういうところは独特の感性で、カチンカチンと動き、非常に実感的である。
2021年12月02日
伊藤 剛氏の瀬戸電を見る
剛氏の瀬戸電の記事を書いてから、現物を収容している容器の蓋を開けた。例によって、電車の出し方、その他の細かい注意がわかりやすく書いてある。剛氏はご自分の作った模型が最低100年以上は鑑賞に耐え、機能することを願っていた。
したがって、原則として非晶性プラスティックは使っていない。ブラス、ステンレス、洋白、銅、ハンダ、木材、POM樹脂製の歯車、ガラス、エポキシ樹脂しか使わなかったのだ。
40年ほど前のNMRCの会報に模型の寿命の話が載っている。その記事を出される前に、筆者に打診があった。どのような材料が永持ちするか、いわゆるプラスティック（非晶性のものを指す）はどうして駄目なのか、を説明して差し上げた。
プラスティック製品がだめになっていくのは当然ではあるが、明確な説明を聞いたのはそれが初めてだったそうで、納得されたようであった。
2021年11月02日
近鉄2200
先日の2200を焙って分解した。妻板を外して再度良く見た。これは一体どこの電車だろうと思うくらい、出来が悪い。窓が大き過ぎるのだ。京浜急行の電車かと思うほどだ。2200の窓は細い。高校生の時、この電車が名古屋線に来たので、毎日乗っていたから、細かい部分までよく覚えている。
先日動画の撮影に来たAM氏も、大阪線で高校生のときに乗っていたそうで、話が合った。
「2200の窓は細く、側面の窓も細いのです。この模型の窓は国電のようです。緑に塗って『2200です』と言い張っているだけのようですね。」と言う。
国電は800mmの窓だそうだが、近鉄は狭い。
この模型の製造にあたっては新規にプレス型を作るのが惜しくて、国鉄の窓型をそのまま流用したのだろう。屋根材も国電の形であった。しかも左右で形が違う。
討議した結果、使い物にならないということになった。苦労して塗料を剥がしたのは、徒労である。真鍮クズになって地金として処理される日は遠くない。そう言えば、昔作ったものも、寸法がおかしかったので、別の材料をケガいて切り抜いて作ったことを思い出した。
レーザで窓を切り抜くようにする。northerns484氏が、早速その図面を作成してくれた。ステンレス・ボディの2200が誕生する日も近い。
2021年10月21日
炭素円盤によるハンダ付け
carbon disk 方式の動画を撮らねばならない。その題材を何にしようかと迷っていたところ、長老のH氏が、
「近鉄の2200の古いのがある。誰が作ったのかは知らないが、ハンダ付けがひどく下手くそだ。これを機会に完璧なハンダ付けをしてくれないか。」
と言う。
うっかりその話に乗ってしまって、大変な事になったと気が付いた。これは昭和20年代に大阪の模型屋が出していたキットである。以前にも話題に出したが、筆者は一編成５輛を組んだことがある。それは是非にという人があって、引き取られて行った。好きな電車であるから再度作ってみたいという気持ちがあった。
今回の電車は一般の趣味人が組んで、色を塗ったものだ。出来は良いとは言えない。ハンダ付けが稚拙で、隙間だらけである。シルもヘッダもチョン付けで、その隙間に塗料を押し込んである。ブレーキ・フルードに2週間も漬けたが、取り切れない。
さらにラッカ・シンナで３回洗ったが、塗料が取れない。細いバーナで炙ってハンダを融かしながら帯板を外した。それをまたラッカ・シンナで洗ったが、完全には取れない。最終的にはヤスリとスティール・ウルで磨かねばならない。
そうこうしているうちに、「炭素円盤によるハンダ付けの実際を動画に撮れ」と言って来た。首領の指示なので、やるしかないが、さすがにこの2200を再生する場面を見せるのは、難しい。あまりにも材料が良くない。側板の平面性がないのだ。窓の縦の柱の細さも気になる。本物はもっと太く、窓は細い。
「近鉄の2200の古いのがある。誰が作ったのかは知らないが、ハンダ付けがひどく下手くそだ。これを機会に完璧なハンダ付けをしてくれないか。」
と言う。
うっかりその話に乗ってしまって、大変な事になったと気が付いた。これは昭和20年代に大阪の模型屋が出していたキットである。以前にも話題に出したが、筆者は一編成５輛を組んだことがある。それは是非にという人があって、引き取られて行った。好きな電車であるから再度作ってみたいという気持ちがあった。
今回の電車は一般の趣味人が組んで、色を塗ったものだ。出来は良いとは言えない。ハンダ付けが稚拙で、隙間だらけである。シルもヘッダもチョン付けで、その隙間に塗料を押し込んである。ブレーキ・フルードに2週間も漬けたが、取り切れない。さらにラッカ・シンナで３回洗ったが、塗料が取れない。細いバーナで炙ってハンダを融かしながら帯板を外した。それをまたラッカ・シンナで洗ったが、完全には取れない。最終的にはヤスリとスティール・ウルで磨かねばならない。
そうこうしているうちに、「炭素円盤によるハンダ付けの実際を動画に撮れ」と言って来た。首領の指示なので、やるしかないが、さすがにこの2200を再生する場面を見せるのは、難しい。あまりにも材料が良くない。側板の平面性がないのだ。窓の縦の柱の細さも気になる。本物はもっと太く、窓は細い。
2021年07月21日
直角カルダン駆動
直角カルダンの電車を組立てている。もちろん友人のものだ。3Dで台車およびギヤボックスを作り、3条ウォームで駆動する。S氏の設計である。
この電車の台車は、かなり低いところに台車ボルスタがあるので、駆動軸を通すには適する。何の邪魔もない。２軸を駆動し、その駆動軸は台車の外側で、アサ電子工業という会社のユニヴァーサル・ジョイントでモータヘとつながる。非常に単純な駆動方式である。設計が完璧なので、組立ては容易だ。ジャーナルにはボールベアリングを入れ、非常に滑らかに走る。
このジョイントは等速とカタログに書いてあったが、訂正を申し入れた。等速に近いが等速ではない。但し、対称に曲がっているときは等速にかなり近くなるであろう。
このギヤボックスには需要があるので、注文があれば頒布するつもりだ。上部の角状のものは、反トルク承けの取付け用だ。不要な時は切り落とす。
HO蒸機用のギヤボックスも試作している。歯車はたくさん用意した、と言うと聞こえが良いが、要するに大量に発注しないと引き受けないのだ。歯車屋は新しいホブを作って加工してくれた。極めて出来が良い、ツルツルピカピカのウォームである。効率は一段と良くなる。
この台車に、合葉氏のアイデアの乗越しカルダンを考えている。この方式は駆動軸の曲がりが少なく、効率が良い。両軸モータを使えば、２軸駆動になり、牽引力は上の写真のものと同等だ（スプリングベルトは使わない）。
この電車の台車は、かなり低いところに台車ボルスタがあるので、駆動軸を通すには適する。何の邪魔もない。２軸を駆動し、その駆動軸は台車の外側で、アサ電子工業という会社のユニヴァーサル・ジョイントでモータヘとつながる。非常に単純な駆動方式である。設計が完璧なので、組立ては容易だ。ジャーナルにはボールベアリングを入れ、非常に滑らかに走る。このジョイントは等速とカタログに書いてあったが、訂正を申し入れた。等速に近いが等速ではない。但し、対称に曲がっているときは等速にかなり近くなるであろう。
このギヤボックスには需要があるので、注文があれば頒布するつもりだ。上部の角状のものは、反トルク承けの取付け用だ。不要な時は切り落とす。HO蒸機用のギヤボックスも試作している。歯車はたくさん用意した、と言うと聞こえが良いが、要するに大量に発注しないと引き受けないのだ。歯車屋は新しいホブを作って加工してくれた。極めて出来が良い、ツルツルピカピカのウォームである。効率は一段と良くなる。
この台車に、合葉氏のアイデアの乗越しカルダンを考えている。この方式は駆動軸の曲がりが少なく、効率が良い。両軸モータを使えば、２軸駆動になり、牽引力は上の写真のものと同等だ（スプリングベルトは使わない）。
2021年06月07日
続々 昭和20年代初頭の同人誌
他にもいくつかある。
これは京都の奥野利夫氏が主宰していた京都鉄道趣味同好会による発行の「急電」である。副題は”EXPRESS"とある。
関西圏（富山、和歌山あたりまで）の電車関係の情報がぎっしりである。乗務員室ドアの開く方向とか、パンタグラフの形の差、車内の照明器具の形を詳細な絵で示してある。謄写版であるから、図を描くのは大変であったはずだ。富山地鉄の新線開通を知らせる記事もある。
臨急電というのも発行されている。当時はカメラは貴重品であったから、スケッチが多い。その分細かいことまで気がついて、まとめてある印象を受けた。編集者は、「電車の記事が圧倒的に多いが、蒸気機関車、客車、貨車何でも結構ですから、ご紹介ください。」と書いている。
これはインクが薄く、ほとんど見えなくなってしまっているが、東海鉄道同好会が発行していた”TRAIN"である。岡崎の大嶽十四男氏が編集していたとある。伊藤 剛氏、椙山氏も投稿している。
まだあるが、主要なものはこれぐらいである。細かく読んでいくと、投稿者には著名人がたくさんいたことがわかる。その中でも、竹島紀元（鉄道ジャーナル創刊者）という名前を見て驚いた。九州からの投稿である。その他、多彩な人々がこれらの同人誌に登場している。竹島氏は初期のTMSにも投稿している。
発行部数がどれくらいだったのかはよくわからないが、欲している人には行き渡るくらいの数であったろう。
その他、いわゆる「三号雑誌」と呼ばれた、発行して三号で倒産消滅したものも来ている。これはいずれ紹介しよう。
これは京都の奥野利夫氏が主宰していた京都鉄道趣味同好会による発行の「急電」である。副題は”EXPRESS"とある。関西圏（富山、和歌山あたりまで）の電車関係の情報がぎっしりである。乗務員室ドアの開く方向とか、パンタグラフの形の差、車内の照明器具の形を詳細な絵で示してある。謄写版であるから、図を描くのは大変であったはずだ。富山地鉄の新線開通を知らせる記事もある。
臨急電というのも発行されている。当時はカメラは貴重品であったから、スケッチが多い。その分細かいことまで気がついて、まとめてある印象を受けた。編集者は、「電車の記事が圧倒的に多いが、蒸気機関車、客車、貨車何でも結構ですから、ご紹介ください。」と書いている。
これはインクが薄く、ほとんど見えなくなってしまっているが、東海鉄道同好会が発行していた”TRAIN"である。岡崎の大嶽十四男氏が編集していたとある。伊藤 剛氏、椙山氏も投稿している。まだあるが、主要なものはこれぐらいである。細かく読んでいくと、投稿者には著名人がたくさんいたことがわかる。その中でも、竹島紀元（鉄道ジャーナル創刊者）という名前を見て驚いた。九州からの投稿である。その他、多彩な人々がこれらの同人誌に登場している。竹島氏は初期のTMSにも投稿している。
発行部数がどれくらいだったのかはよくわからないが、欲している人には行き渡るくらいの数であったろう。
その他、いわゆる「三号雑誌」と呼ばれた、発行して三号で倒産消滅したものも来ている。これはいずれ紹介しよう。
2015年09月18日
Salt Lake City から西へ
ソルト・レーク・シティでは友人を訪ねた。Trolly Squareの景気が良くないという話を聞いた。このショッピング・モールは30年ほど前に開業し、栄華を極めたのだが、ここ数年は撤退する店が続出している。半分も埋まっていない。最近、Whole Foods Marketという大きく、やや高級なスーパ・マーケットが入って多少は持ち直したが、まだ寂しい。元は市電の車庫であった。バスの車庫になっていたのに手を加えてショッピング・モールにしたのだ。ミッション・スタイル風の古風な建物だ。
その一角にこのような模型があった。本当はすべての線路がつながっている筈なのだが、面倒でやめてしまったのだろう。当時はここからオグデンまでの電車があった。市内には架空線の鉄塔が所々に残っている。現在は新しいライトレイルが市内から郊外へと走っている。
I-80を西に向かうと、元のウェスタンパシフィック線と並行する。現在はUPである。平坦線なので150輌もつないでいるが、機関車は少なく4輌だ。写真を撮って抜かれた後、また走って抜き返す。これを繰返した。機関士も、ホーンを鳴らしてくれるが、だんだん面倒になったらしく、短くしか鳴らさなくなった。
これはボンネヴィルのソルト・フラット辺りだ。この近くに例の平らな塩砂漠がある。2013年11月30日
続 Salt Lake City の電車
南西の方に行くとBinghamがある。このあたりは昔はじゃがいも畑であった。何も無いので、ロケットを打ち上げに行ったことがある。固形燃料を使う三段式のもので、1000mも上がる。パラシュートで回収するのだが、ブースターはそのまま落下する。3人以上で行って、各段を回収する係を決めておかないと、いくえ不明になる。リンクは現在の小型の製品で、昔は大型の多段式があった。ちょうどその場所に電車の線路が敷かれ、分譲住宅が並んだ。背景に鉱山のズリの堆積が見える。
この写真は東を見ている。ワサッチ山脈が見える。谷ごとにスキー場がたくさんある。こんな田舎まで都市化するとは、誰も思わなかったに違いない。昔のビンガムの町は既に消滅している。谷間にあって、雪崩や火事の心配がある街であった。1972年に町を解散し、麓の方にCoppertonとして再出発した。
ビンガムの街並みが写っている映画を、arx氏から紹介戴いた。この10’30”あたりから、旧ビンガムの街の様子が映る。筆者は見たことがないが、話に聞いたとおりだ。
鉱山にはズリ捨て列車が高いﾄレッスルを走り、穴はまだ浅い様子が見て取れる。電気機関車が横に張り出したビューゲル風の集電装置から、パンタグラフに切り替える瞬間など、珍しい場面の多い動画である。
穴を深くするために、広げる様子もある。たくさんの穴を開けて、炸薬を仕掛け、一挙に崩している。当時はパワーショベルもまだ小さかった。6,7トンしか掬（すく）えなかったようだ。現在は一掬い150トンである。
ズリを捨てる場所としてビンガムの谷は埋められてしまった。もちろんトレッスルは外された。
7’16”にマウント・ティンパノガスが映る。インディアン語で、眠れるプリンセスだそうだ。ずいぶん体格の良いお姫様だ。谷を分け入ると、かなり大きな鍾乳洞がある。この山はワークスK氏のサイトにも写っている。
2013年11月28日
Salt Lake City の電車
ソルトレイク市に電車ができたのはここ15年ほどの間である。冬季オリンピックが開催されることになって、郊外と市内を結ぶ路線が出来た。この路線図はその時のものである。その後どんどん伸びて、最初の数倍の規模になった。こことここに2008年にワークスK氏と訪問した時の様子が紹介されている。ライトレイルの車輌はドイツのジーメンス製である。
DRG&WがUPに吸収されたので、その線路を使うことができるようになった。最近はどんどん延長され、南はProvo、北はOgdenの先まで行けるようだ。南西にはBinghamまで行っている。たくさんの新興住宅地が沿線にできた。それにしてもこんなに路面電車が発達するとは、夢にも思わなかった。
一番遅く完成したのは空港線である。今回はレンタカーが無い日があったので、市内にいるときは電車を利用し、レンタカーを借りに行く時に空港まで乗った。
この地図のCentral Pointeというところから分岐するSugar House線が、あと数日で開通すると友人が知らせてきた。この線は昔の貨物線である。Sugar Houseというのは戦前にあったサトウキビからの製糖工場の跡地だ。ひなびた商店街があったが見事に一掃されて再開発された。そこの家具屋に週一回程度、貨車が配送されていた。全く保線されていないぐにゃぐにゃの線路を、UPのGP9が3輌程度の貨車を牽いて、ゆっくり走るのを見た。凄まじい揺れ方で、脱線するのではないかと思ったほどだ。それが、筆者の等角逆ひねり機構の原点である。
Salt Lake City International Airportへの乗り入れが完成したので、羽田空港の様に空港コンコースのど真ん中まで行っていると思ったら、ターミナルビルの一番端に乗り場があった。荷物が多い時は、かなり面倒だ。電車は2輌ひと組が2,3連つながって走っている。一度だけ4連を見たが、その後見ない。回送だったのかもしれない。
昔はソルトレーク市内には網の目の様に電車が走っていた。その車庫を利用したショッピングモールが40年前に出来た。20年程は、とても繁盛していたが、先日行ったらかなり閑散としていた。空家も多く、知っている店が消えていたのは残念だった。2013年08月08日
続々 Bingham Copper Mine
この写真は数マイル離れて撮ったものである。矢印のあたりに穴がある。人類の掘った穴で世界最大と言う触れ込みである。左の明るい色の山は昔はなかった。この20年くらいの内に積み上げたものだろう。地形はどんどん変化する。この写真の鉄橋も70年代には、すでに無かった。この谷は埋められてしまったのだ。筆者が最初に行った40年前はこの谷を埋めてから間がないころで、「ここに橋があったんだ。」という説明を聞いて、なるほどと実感できる状況であった。
25年前に行ったときはそんなことを考えることもできないほど積み上げられていた。谷全体が別の山に埋められたという状態であった。Visitor Centerに行く道も全く別のルートになっていた。
掘り出される岩石の量たるや凄まじいものである。鉄道で積み出していた頃はおとなしいものであったが、ダンプ・トラックに変わると、そのスピードが格段に上がったように感じる。積み上げ方も雑に感じる。地山の勾配と、積み上げた岩石の勾配が同じというのはおかしい。積み上げたものが崩れない角度を「安息角」と言うが、そんなに大きいわけないのだ。
いくら地震が無く、雨の降らない地域とは言え、油断したのではないかと思う。
Binghamという地域は街の中心部から離れていて、やや異なる文化を持っていた。言葉も多少違い、いわゆる流れ者の末裔である。鉱山街特有の雰囲気であった。今回の訪問で気が付いたのは、街の中心まで一気に行ける電車の開通である。空港にも直接行ける線が開通したのである。
ビンガムのあたりは鉱山以外には何もなく、延々と続くジャガイモ畑のみであった。そこによくロケットの打ち上げに行った。ロケットは最近日本にも輸入されている本物のような火薬式である。二段式であると1000m近く上がるので、市街地ではとても無理であった。懐かしい思い出であるが、現在はそのあたりは大きな住宅地になっていた。市内への通勤が出来るので、若い人たちが家を買うのである。
2013年02月26日
続 New Orleans へ
どの写真も台車がはっきり写っていない。道路工事中で渋滞に引っ掛かって、イライラしながら窓から撮った写真である。軌間が広いので内側台車である。モータを収容するスペースは十分であろう。
線路はこの通りにも入っていく。このあたりはこの町の一番の繁華街である。鋳鉄製の装飾の付いたバルコニィがある。きれいな通りなのだが、水害がしょっちゅう起こるので、一階にはあまりめぼしいものがない。
この通りにはジャズの生演奏を聴かせる店がたくさんある。どの家も装飾付きバルコニィが飛び出しているのが特徴である。泥棒に入られやすいのではないかと心配した。
その道では有名な男性誌の”Hustler"はこの州で生まれた。この町には直営の店がある。売っているものはきわどいものばかりであるが、女性客がたくさん入って品定めしているのには、少々驚いた。2013年02月24日
New Orleans へ
GM&O駅の裏はヤードになっている。昔は客車列車が進入してきたのだが、現在では廃車置き場になっている。この荷物車がちらりと見えた。Southern 鉄道の色だ。本物を見るのは初めてだ。かなり悲惨な状態だが、ありし日の様子を留めている。 これを見て、一路西に向かった。New Orleansの発音が知りたかったのだ。昔読んだヒルヤーという人の「世界をまわろう」という本には、ニューオーリーンズという発音とニューオーリヤンズという二つの発音があると書いてあった。50年以上前のことであるがはっきり覚えていて、確かめたかった。
聞いたところでは後者が圧倒的に多い。ラジオでは前者もある。早口ではヌオリャンズとも聞こえる。文字通り「新しいオルレアン」で、フランスの地名である。
この町には市電がある。その軌間はこれまた広く1588 mm もある。5ft 2-1/2インチである。車体の幅に近いので、とても転びそうもない感じがする。この軌間をPennsylvania Trolley Gaugeという。この写真はWikipediaからお借りしている。
これらは筆者が撮ったが、暗くてうまく撮れなかった。感度を6400まで上げている。軌間が広いので台車は内側台車である。この地は水害が多いので、地下鉄は作れないから市電が健在なのである。一般家屋も地下室の建設は禁止されている。
昔一世を風靡したマーロンブランドの「欲望という名の電車」”A Srteetcar named Desire”で有名になったDesire通りに行くまでもなく、たまたま腹が減って入った店がDesireというレストランだった。ジャンバラヤを食べた。トマト風味のリゾットである。シーフードが入っていて、タバスコが効いているという感じだ。安くない。家で自分で作ろう。この緑のソースはハラペイニャという香りの高いトウガラシ抽出物で、タバスコより辛い。たくさん掛けて、口から火を噴いたら、冷たいビールを飲む。
2013年02月18日
等角逆捻り機構 総括
長くなったので、このあたりで総括する。やや表現が硬いが、ご容赦願いたい。
��ロンビックは等角逆捻（ひね）り機構の一つに過ぎない。
1996年に出羽文行氏により発表された時点においては、その理論的解明がなされていなかったので、これが唯一の解であると信じられていた。
2009年に伊藤 剛氏により、交差フカひれ型イコライザが、等角逆捻り機構の他の解であることが示され、他にも解があることが示唆された。その一案として、歯車による方法も示されたが、バックラッシの大きさが、無視できないので、それは採用できなかった。
他の方法はリンク機構によるもので、ガタを極力少なくすることで目的を達することが出来た。交差フカひれ型はそのリンク機構の一つの例である。
��等角逆捻り機構は制御された２点支持である。
２軸台車を見れば分かるように、台車ボルスタは自由回転し、安定しない。それを台車の捻りに因っても動かない車軸中点に掛かる支えで固定すれば、転ばない。電車などはその２軸台車を２組持ち、互いに相手に乗り掛かっているので転ばない。
��模型の車体は剛性が大きいので捩（ねじ）れない。すなわち等角逆捻（ひね）り機構が無いと、大きな捻りを逃がすことができない。
この図に示すように、セミトレーラのトラクタ部分を外すとトレーラは傾く。これが傾かないようにするには同じ高さの台車が必要である。 しかしそれでは二つの台車は捩（ねじ）れないから不整地に置いた場合には、各車輪に掛かる重さが異なるはずだ。
ところが現実にはトレーラは容易に捩られ、安定化する。一方模型は捩られにくいので、何らかの機構で捩りを逃がし、しかも車体は台車の捩られた量の半分まで回転することが望ましい。
実物の車輌は捩れやすい。先日近所で電車の脱線事故があった。砂利に乗り上げた車体は見事に捩れ、ドアが開かなかった。
��イコライザは仕事をしてはならない。
台車の捻りによって車体が所定の角度捻られても、その結果車体の重心が上下することがあってはならない。また、イコライザ自身が上下することによって仕事をすることがあってはならない。
ある程度の質量を持つイコライザの上下による仕事をキャンセルするためには、カウンタ・バランスあるいはバネによる補償機構が必要である。（ここで述べる「仕事」とは、物理的な仕事のことである。）
��ロンビックは等角逆捻（ひね）り機構の一つに過ぎない。
1996年に出羽文行氏により発表された時点においては、その理論的解明がなされていなかったので、これが唯一の解であると信じられていた。
2009年に伊藤 剛氏により、交差フカひれ型イコライザが、等角逆捻り機構の他の解であることが示され、他にも解があることが示唆された。その一案として、歯車による方法も示されたが、バックラッシの大きさが、無視できないので、それは採用できなかった。
他の方法はリンク機構によるもので、ガタを極力少なくすることで目的を達することが出来た。交差フカひれ型はそのリンク機構の一つの例である。
��等角逆捻り機構は制御された２点支持である。
２軸台車を見れば分かるように、台車ボルスタは自由回転し、安定しない。それを台車の捻りに因っても動かない車軸中点に掛かる支えで固定すれば、転ばない。電車などはその２軸台車を２組持ち、互いに相手に乗り掛かっているので転ばない。
��模型の車体は剛性が大きいので捩（ねじ）れない。すなわち等角逆捻（ひね）り機構が無いと、大きな捻りを逃がすことができない。
この図に示すように、セミトレーラのトラクタ部分を外すとトレーラは傾く。これが傾かないようにするには同じ高さの台車が必要である。 しかしそれでは二つの台車は捩（ねじ）れないから不整地に置いた場合には、各車輪に掛かる重さが異なるはずだ。ところが現実にはトレーラは容易に捩られ、安定化する。一方模型は捩られにくいので、何らかの機構で捩りを逃がし、しかも車体は台車の捩られた量の半分まで回転することが望ましい。
実物の車輌は捩れやすい。先日近所で電車の脱線事故があった。砂利に乗り上げた車体は見事に捩れ、ドアが開かなかった。
��イコライザは仕事をしてはならない。
台車の捻りによって車体が所定の角度捻られても、その結果車体の重心が上下することがあってはならない。また、イコライザ自身が上下することによって仕事をすることがあってはならない。
ある程度の質量を持つイコライザの上下による仕事をキャンセルするためには、カウンタ・バランスあるいはバネによる補償機構が必要である。（ここで述べる「仕事」とは、物理的な仕事のことである。）
2012年08月04日
Washington DC の地下鉄
ワシントンDCの市内に行くのも24年ぶりである。筆者はNYの空港のあの混雑が嫌いなので、Washinton Dulles 空港に着陸した。スミソニアンを見学してからNYに行こうというわけだ。
70年代後半に地下鉄の建設が始まった。今回は中心部から少し離れたところで、地下鉄のすぐ近くのホテルに滞在した。安い部屋で、しかも駐車場が無料であった。東部の大都市ではアメリカといえどもホテルで駐車料金を請求されることが普通だ。その料金も一泊で20ドルから35ドルもするから驚く。

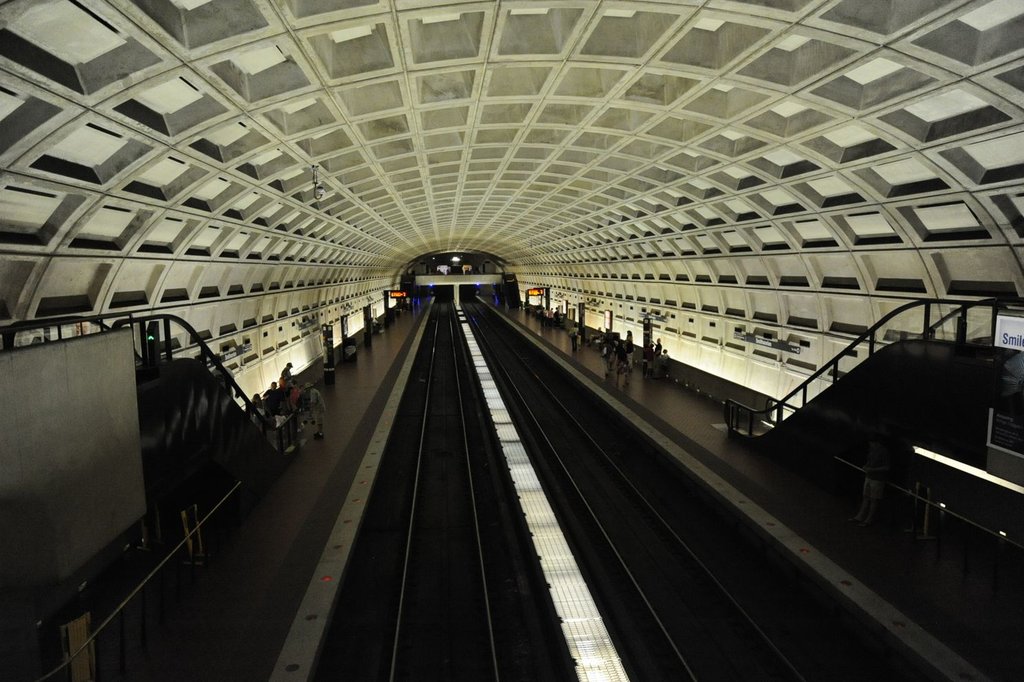

ワシントンの地下鉄は深い。核攻撃を受けた時にはシェルタとしても機能するようになっているという説がある。このエスカレータの角度と長さには驚いた。この写真は1/3程度降りたところから撮っているが、この程度だ。例に依ってガタガタうるさい機械であるが、故障しにく構造になっているのだろう。止まっているのをまず見ない。
このプラットフォームのアレンジメントには驚いた。
上下線の高さを変えて、利用者の進入路の高さを片方にそろえてある。このような配置は日本では見たことが無い。もしあればお知らせ願いたい。
地下鉄は線路の高さは自由に選べるのでこのような形にしても、何ら問題はない。駅は全てこのような大断面であるが、シールド工法で掘ったようにも見えない。各セグメント（四角のコンクリートブロック）には組み立てネジが無いからだ。照明は間接光を用いていて、照度はかなり低い。
隣の駅も同じ構造であったが、日本でごく普通にある対面式のプラットフォームの構造の駅もある。
夏休みなので、家族連れでワシントン見学に来た人たちが多い。
駅で記念撮影している。車内でも同様である。降りるとき、ドアのところで嬉しそうに写している人たちが多い。この人たちの住んでいる街には電車が無いのだ。人生で最初の体験なのだろう。
日本に来て初めて電車に乗ったという友人も多い。アメリカ人は、自動車と飛行機以外乗ったことが無い人たちがほとんどなのである。
70年代後半に地下鉄の建設が始まった。今回は中心部から少し離れたところで、地下鉄のすぐ近くのホテルに滞在した。安い部屋で、しかも駐車場が無料であった。東部の大都市ではアメリカといえどもホテルで駐車料金を請求されることが普通だ。その料金も一泊で20ドルから35ドルもするから驚く。
ワシントンの地下鉄は深い。核攻撃を受けた時にはシェルタとしても機能するようになっているという説がある。このエスカレータの角度と長さには驚いた。この写真は1/3程度降りたところから撮っているが、この程度だ。例に依ってガタガタうるさい機械であるが、故障しにく構造になっているのだろう。止まっているのをまず見ない。
このプラットフォームのアレンジメントには驚いた。上下線の高さを変えて、利用者の進入路の高さを片方にそろえてある。このような配置は日本では見たことが無い。もしあればお知らせ願いたい。
地下鉄は線路の高さは自由に選べるのでこのような形にしても、何ら問題はない。駅は全てこのような大断面であるが、シールド工法で掘ったようにも見えない。各セグメント（四角のコンクリートブロック）には組み立てネジが無いからだ。照明は間接光を用いていて、照度はかなり低い。
隣の駅も同じ構造であったが、日本でごく普通にある対面式のプラットフォームの構造の駅もある。 夏休みなので、家族連れでワシントン見学に来た人たちが多い。
駅で記念撮影している。車内でも同様である。降りるとき、ドアのところで嬉しそうに写している人たちが多い。この人たちの住んでいる街には電車が無いのだ。人生で最初の体験なのだろう。
日本に来て初めて電車に乗ったという友人も多い。アメリカ人は、自動車と飛行機以外乗ったことが無い人たちがほとんどなのである。
2012年03月30日
続々々々 San Jose の電車
このような軌陸車になっているUNIMOGもいる。これも連結器が付けられていて、ある程度の牽引もこなせるが、先回のような高出力タイプではない。ウニモグはダイムラ・ベンツの多機能作業車で、無車軸懸架装置を持っている。コイルスプリングの有効長が極端に長く、不整地を乗り越える能力の高い、最低地上高が極端に高い車である。日本にもかなりの数が輸入されている。
車庫の中で撮った三連接車である。これが標準ユニットで、平日は2ユニットがつながる。中央の短い部分が無車軸台車である。この部分には自転車を載せるようになっている。片側面に自転車を吊り、反対側に座れるようになっているのだ。
ホテルの窓から見た景色である。この日は珍しく雨であった。
これは一部の急行区間専用の塗り分けである。おそらく塗装ではなく、フィルムを貼っているのではないかと思われる。 2012年03月28日
続々々 San Jose の電車

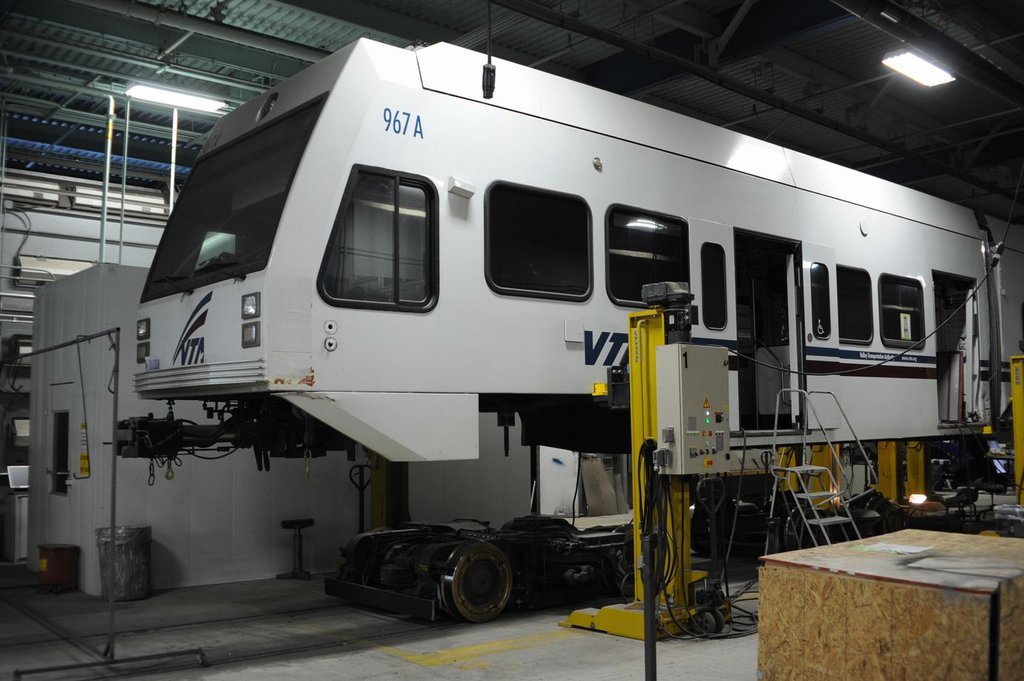

ちょうどこの電車の修理が始まったところで、うまく写真が撮れた。今回はトラックとぶつかったそうである。年に数回この種の事故があり、昨年は２人死んだそうだ。もちろん自動車側である。「どちらに非があったか？」と聞くと、「100％自動車の方である。」と答えた。今まで電車の方に非があったことはないそうだ。原因は携帯電話らしい。こんな大きな電車が目に入らないはずはないのにぶつかって来ると言う。
脱線したらどうするのかと聞くと、車庫の裏に止めてある復旧用トラックを見せてくれた。ウィンチと小さなクレーンが付いていて、どんな状態においても復線し、牽引して帰ることができるそうだ。
この大型トラックには軌陸車になっていて線路上も走れる。連結器が付いているから押すのも引くのも簡単である。
ブレーキは車輪横のディスクブレーキ以外に、このレイルを直接こするブレーキもあり、これは非常用ではない。普段の走行時にも軽く作動しているそうだ。もちろん非常時には強く作動し、急停車できる。2012年03月26日
続々 San Joseの電車
ごろごろと転がされてきた台車はここで向きを変え、切削機の方に向かう。切削機はセンタで押している。センタ穴はゴミが付いていると心が狂うので、普段はプラスティックのキャップをはめてある。
タイヤを外すとこのようになっている。タイヤの内側には溝があり、これらのゴム片が支えている。ゴムは電気を通さないからタイヤと輪心の間には撓んだ導線が複数あり、それらが電流を通じる。ゴムが一体型だと体積の変動が無いので効果は少ないだろうから、この設計が唯一の方法なのだろう。
整備の終わった動力台車はここに保管する。この後ブレーキの整備に廻す。緑の札は車輪の切削が終わった印である。
これは低床型の中間台車である。車軸はなく、その部分に通路を作ることができる。これは標準軌だからこそできることであり、1067mmではおそらく狭すぎるであろう。軸の緩衝はいわゆるChevron Rubberである。鉄板を挟んで加硫した緩衝材で、ここでは剪断力を利用している。ブレーキは車輪の外にある。
この軸とは言えない部分であるが車輪を切削するときはこうする。箱型のジグの中に入れて削っている。そうしないとセンタで押せない。いわゆるセンタレスの切削機だとこの手間が要らなくなる。2012年03月24日
続 San Jose の電車

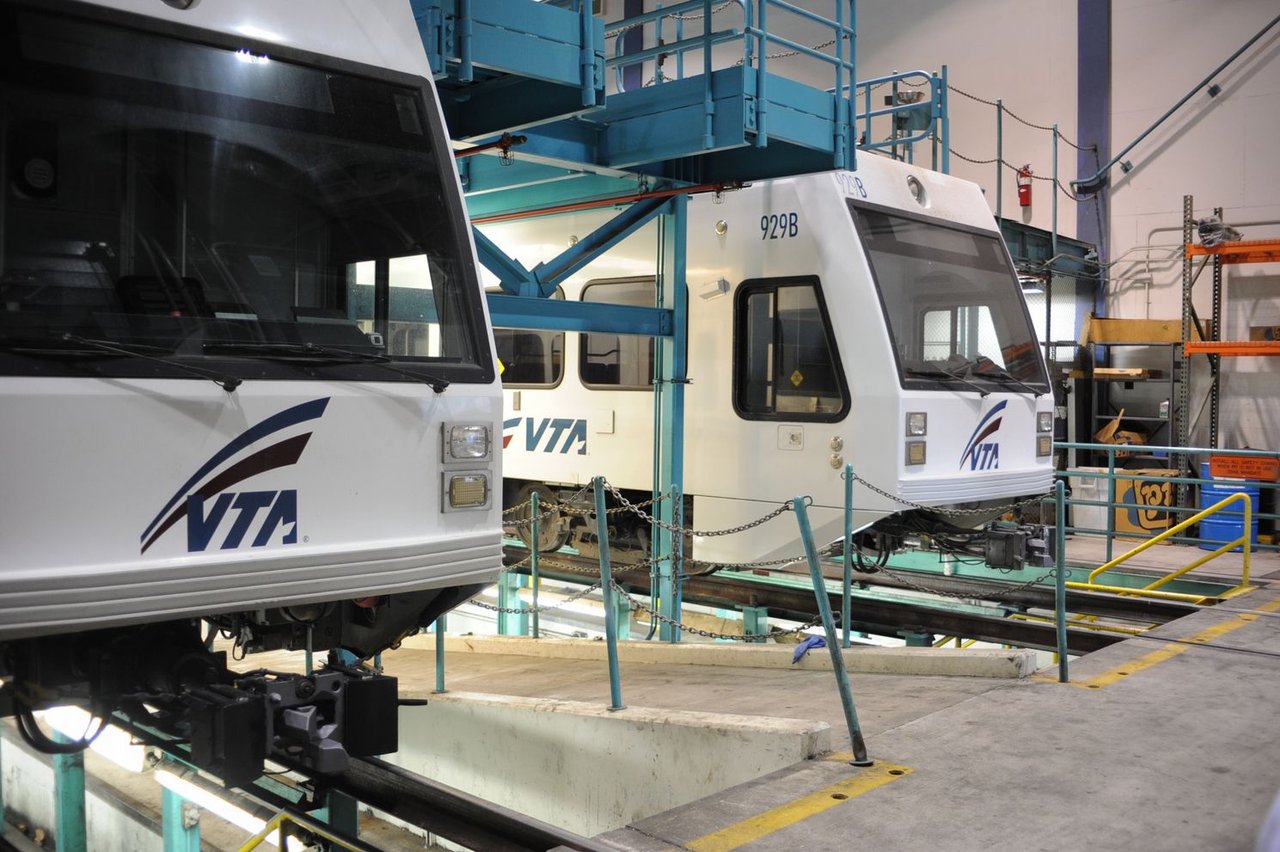

これらの写真は屋根の高さの作業通路から撮っている。架線には通電中（Hot)であるから、身を乗り出すことは禁止だ。全て手摺の内側からの撮影を申し渡された。連接部の中間車輌にはパンタグラフが載っている。そのわきにあるロッドは、中間車輌が曲線上で接線方向を向くように誘導するためのものだ。この部分には、走行中間断なく、かなり強い力が掛かる。そのため、屋根板に亀裂が入り、切りとって厚い板を張り付けたと言っていた。よく見ると補修跡が見える。
台車を外して、車輪切削盤に廻すための通路である。小さなターンテイブルがあって、手で押していく。直角フログ部分のレイルは45度に切断して熔接してある。このような部分は速度が小さいので、そこまで拘る必要が無いのであるが、細かい細工がしてあって驚いた。
2012年03月10日
San Jose の電車
現在San JoseはSilicon Valleyの中心都市である。このヴァリィという言葉であるが、峡谷と訳す人が多い。決して谷には見えない。要するに山脈と山脈の間のことであり、その距離が50 kmあってもValley なのだ。シリコンヴァリィの面積は関東平野と同等だ。そこにVTAという鉄道システムがある。Santa Clara Valley Transportation Authorityの略である。これを渓谷鉄道と訳した本に良くお目に掛かるが、とんでもない誤訳である。Santa Claraは、もともとこの地方の郡の名前であった。San Jose が急速に成長してそちらが有名になり、お株を奪われた形である。 この郡の中にはいくつかの都市がある。現在サンタクララ市は、高級住宅地である。
さてこれらの街を市電が結び、それは郊外では高速電車となる。その車輌はLRV（Light Rail Vehecle)と呼ばれて、重軌条の上を走る貨物列車や旅客列車とは規格が違う。もちろん線路規格も違う。
LRTというのはLight Rail Transitであって、鉄道システムを指す言葉である。
今回この街を訪れたのは、近畿車輌が100輌ほど納品したので、そのコネクションをたどって車輌基地を見せてもらうことにしたのだ。部外者に交通機関の中枢部を見せるということは、例のテロ以降、極めてまれなことであり、ありがたく見せてもらった。入口の守衛は我々が行くことを良く知っていたので、支障なく入れた。この車庫は空港のすぐ脇にある。
2012年03月04日
San Francisco へ
Larryの事務所を出て、車を持ってくるまでの間に電車がやってきた。専用軌道と自動車の一方通行が重なっていて、慣れていないと車の運転は難しそうだ。低床車と高床車とが組み合わさってくる。これは連接車である。タイヤと車輪の間にゴムがはさんであって、音はとても静かである。低床車の連接台車は無動力であって車軸もない。左右の車輪が別回転するようになっている。要するに車輪の間を人が歩くようになっている。標準軌だからこそできる設計である。この写真はいずれお見せする。
空港で飛行機を待っていると、隣のゲートで放送があった。「ただ今到着の飛行機には退役軍人が乗っています。皆さんこぞって御迎えをお願いします！」
この放送を聞くのは久しぶりだ。筆者の世代はベトナム戦争の時代にアメリカに居たので、当時はよくこのような場面に遭遇した。反戦運動のリーダ達が来て、「人殺し！」などと叫ぶものだから、警察とよく小競り合いがあった。
危ない目に遭い負傷して帰国したのに、罵声を浴びせられて精神状態がおかしくなった友人もいた。
今回は、そのあたりに集まった人が温かい拍手を浴びせ、穏やかな帰国であった。兵士にはマイノリティが多いということを改めて知った。貧困層からの兵役志願者が多くなるのである。ベトナム戦争のときは徴兵もあったので、知り合いも何人か行った。
水平飛行が終わり、降下を開始するとGolden Gate Bridgeが見えた。この角度の俯瞰は初めてである。手前のとがった岬の頂上には1942年に作られた巨大な砲台がある。真珠湾攻撃の後、ヤマモトの艦隊がサンフランシスコを強襲する可能性があるということで急遽作られた砲台である。弾薬庫とか、観的哨も当時のままにある。12インチ艦砲を据えた砲台が二つあった。もちろん既に砲は外されている。ここに内野日出男氏をご案内したとき、ずいぶん興奮されていたのを思い出す。対岸には6インチの砲座がまだ何箇所かある。このように湾の入口に向かい合って存在する砲台をBattery という。この言葉はのちに、電解液に差し込まれた二つの電極を意味するようになり、電池という言葉になった。ニューヨークにもバッテリィ・パークがあるが、地図を見ればその語源を知ることができる。そう言えば、野球の投手と捕手の組もバッテリィという。
ともあれ冷静に考えてみれば、大日本帝国海軍の艦隊にはそれほどの航続距離もなかった。石油もなかったのだ。油槽船すら、ろくになかった。
しかし40年前、筆者はサンフランシスコの人達に聞いたことを思い出す。
「本当に怖かった。燈火管制が敷かれて、町が真っ暗だった。ヤマモトは絶対やってくると思った。」と言ったのだ。
二機同時着陸をした。このような場面はよくあるのだが、写真を撮ったのは初めてだ。冬に雨の多いオレゴン州から、乾いたカリフォルニアに来た。西岸海洋性気候からステップ気候への変化である。
2012年02月29日
続 PortlandのLRT
Portlandには、人口比でアメリカ最多のストリップ劇場があるそうだ。この町は表現の自由を最大限に保障することで有名な街だからだ。Larryはそんなことは当たり前だと言う。「よそが間違っている。」今回は忙しくて見学するチャンスが無かったが、興味深い話であった。新聞の中にもこの種の広告が多い。
春先には裸で自転車に乗る催しがあるそうだ。この街では、下らないことに公権力が介入すべきではないという考え方が強いのだ。

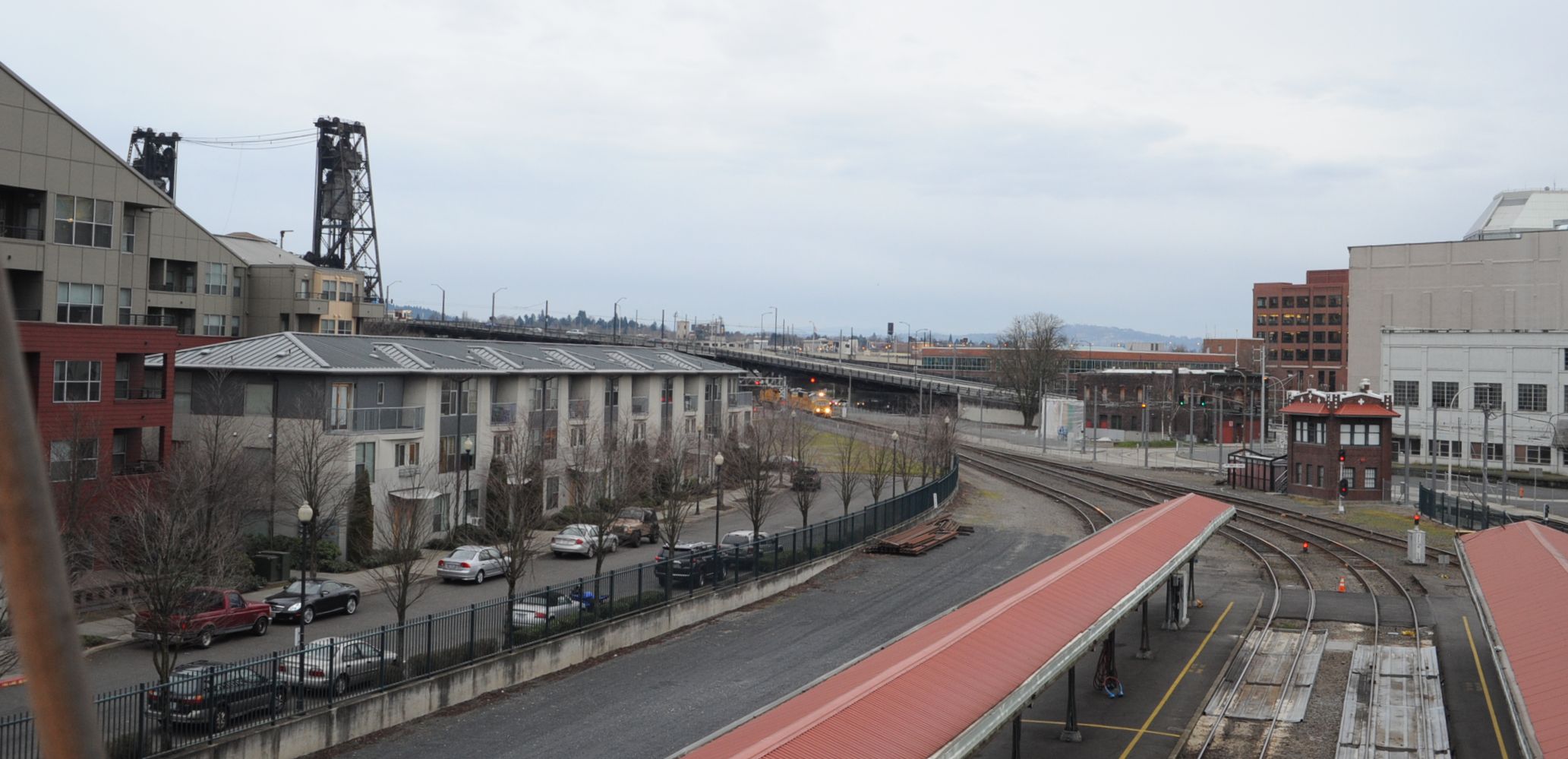

ポートランドは大陸横断鉄道の起点の一つである。ここからUPに乗ればオマハを経由してシカゴ、ニューヨークに行けた。中央駅にはAmtrakが停まっていた。この駅は大きい。また、とてもきれいである。電車はこの駅の前にも来ている。この駅とSteel Bridgeとの距離は600 mほどである。

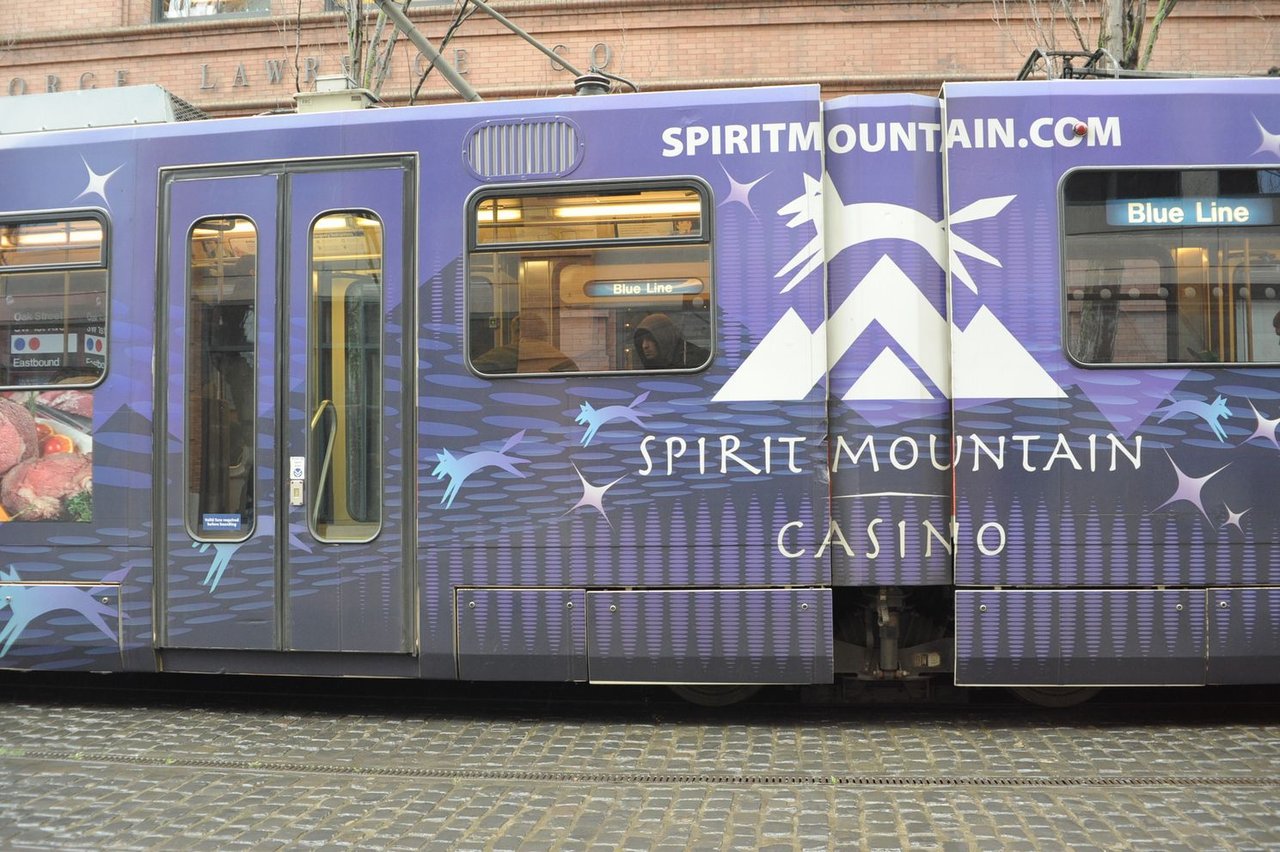

電車はアメリカ製であった。低床車と高床車が組み合わさっている。低床でなければ乗れない人は比率としては少ないので、全部を低床にする必要はない。健常者は段を上って座ればよいという考え方だ。我々が興味があったのは自転車の処理だ。自転車を持ち込んだ後どうするかだが、非常に単純明快な解決法であった。吊り下げればよいのである。後ろのタイヤはこの黒い溝に入れる。
車椅子の人が介助犬を連れて乗ってきた。みな慣れたものである。車椅子で乗るときにはステップがせり出し、緩やかなスロープになる。

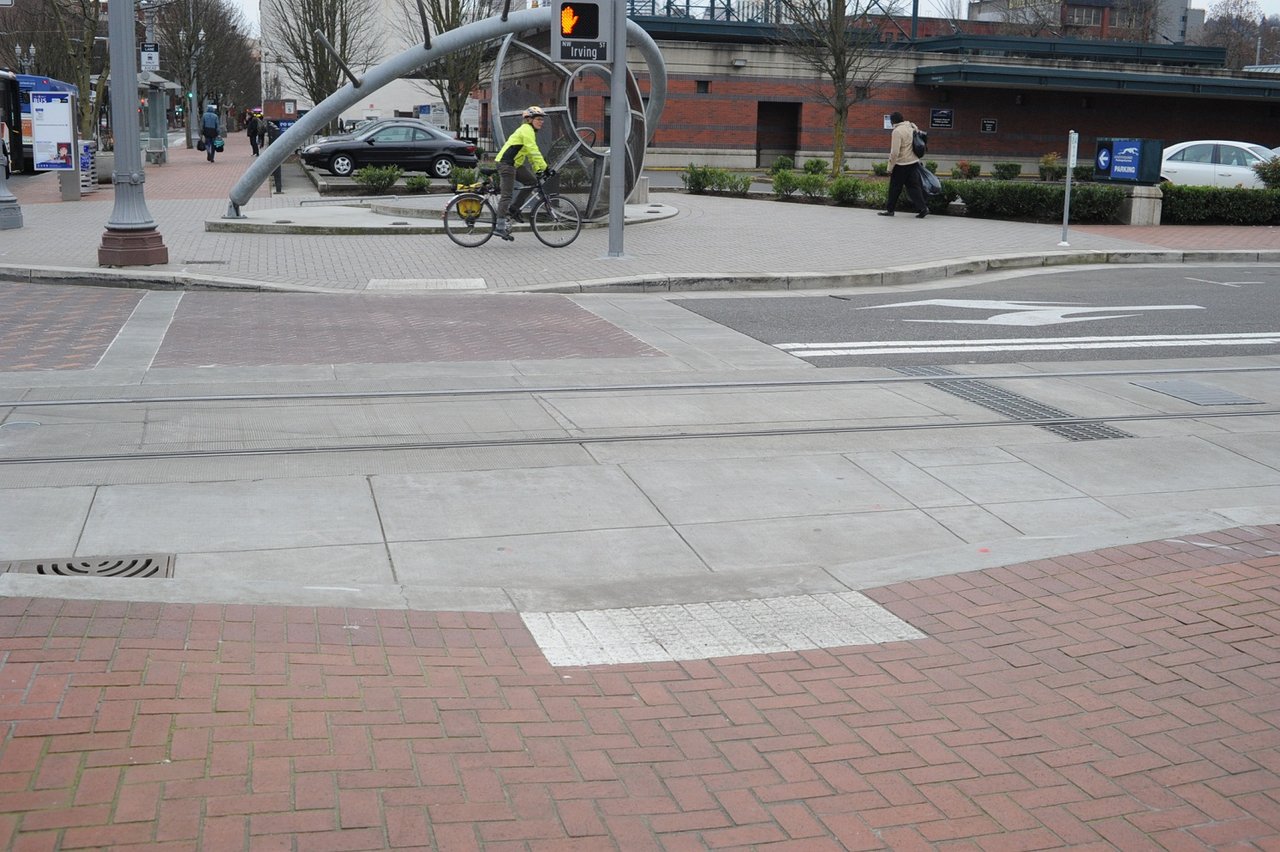

歩道と車道の境目には盲人用の凸凹のタイルがある。その色は黄色ではない。日本の黄色はおかしいと同行の友人はかねてからそれを主張している。見えない人が黄色を認識できるわけはないのだから、黄色にして都市景観を損なうのはばかげているというのだ。追記 黄色は弱視者のためのものであるということを複数の方から指摘されています。その件について検討後、当該個所を削除するか訂正します。
反射率の高い白か、逆に反射率の低い物が良いのか、黄色以外の色に適するものが無いのか、客観的な資料を探しています。アメリカには黄色はほとんどなく、韓国、台湾には黄色が多いというのも不思議な話です。
2012年02月27日
Portland のLRT
オレゴン州ポートランドは車が無くても生活できる街として知られる。そういう街はアメリカ中探しても数少ない。ボストン、ニューヨークそれとシアトルくらいしかない。しかしそのような大都市は地価が異常に高い。ポートランドはそれほどでもなく、市電が市街地を網の目のように走っていて、なおかつ町なかから空港まで、電車で行ける数少ない町である。この区間は片道2ドル40セントである。
この街を見たいという政治家の友人の求めに応じて行ってみた。空港を出ると高速道路の中を走り、市街地まで20分である。大きな川を渡る橋は築101年のSteel Bridgeである。
この川はWillamette川である。ウィラメットと言えばシェイのパテント切れを狙って参入してきたギヤード・ロコ製造会社の名前でもある。この街の川岸にあったはずである。
今はあまり見ないが、昔はこのあたりには無数の製材会社があったのだ。

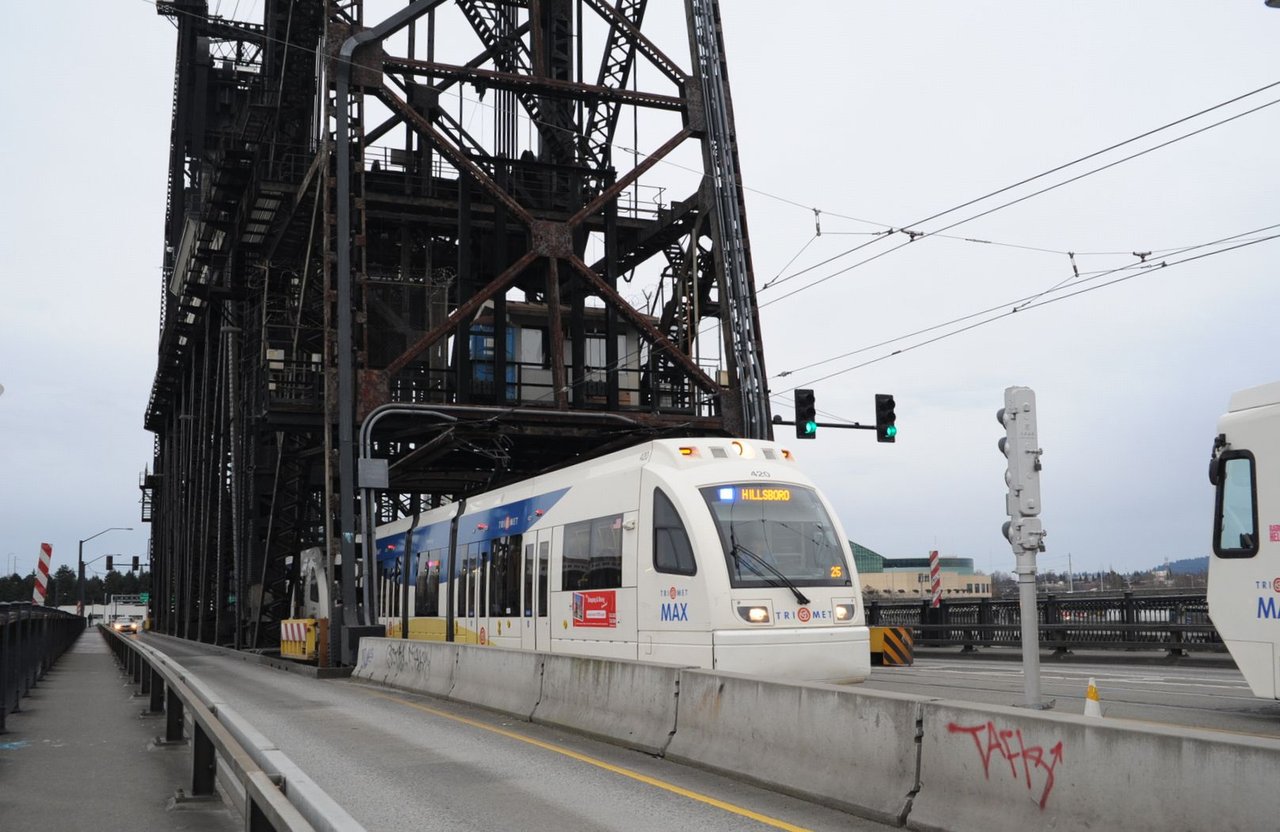

この可動橋は上下二段で下はUPの本線、上はLRT(Light Rail Transit)と自動車用である。下を船が通る時は20ｍほど持ち上がる。
その部分で架線は当然切れている。多少剛性のある構造で重なるように飛び出しているのだ。
橋の北には２万トンクラスの貨物船が穀物の積み込みをしている。たくさんこぼすので、水鳥たちがやってきてそれをついばむ。毎日食べきれないほどの餌を食っているのだから、みな丸々と太って飛べそうにない。
この橋のたもとから、市内方面は電車の無料区間である。市中心部の駐車場を取り壊して電車をタダにするという思い切った施策で、自動車に依らない生活を実現した。中心部には駐車場を持たない高密度な集合住宅もある。ポートランドに行くことになったので、旧知の友人であるLarryに連絡を取った。彼は市内随一のLaw Firmを持ち、医療訴訟を専門としている。
