貨車
2023年12月03日
続 不可思議なブレイス
Pennsylvania鉄道の生き字引のbrass-solder氏から連絡があり、非常に鮮明な写真を送って戴いた。この機種には、普通とは異なる筋交いが入れてあることが分かった。端梁は異常に太く、それでポーリングを承けるようだが、その頻度は極端に少ないと思われる。さらに連絡があり、この種の珍しいブレイスはH21とGLAという機種だけにあることがわかった。その他は常識的な配置だそうだ。
H21の端梁は異常に太く、ぶつけてもそう簡単には曲がらないような気はするが、同じ質量でなら、通常型のブレイスのほうが頑丈であると思う。設計者が計算上これで良いと言ったのかもしれないが、後に元に戻ったわけで、なんとも不思議な話だ。筆者は、この種の些細なことも非常に気になるタイプの人間で、随分頭を悩ましたが、これでスッキリして眠れると思う。もっと早くbrass_solder氏に相談すべきであった。
実は今ペンシルヴェイニア鉄道のカブースが5輌、塗装待ちなのであるが、随分調べても分からなかったことが、今回のついでに聞いたら氷解した。いずれ紹介したい。
2023年12月01日
不可思議なブレイス
Atlas 社の製品で、H21という70トン積みホッパ貨車がある。ペンシルヴェイニア鉄道で石炭を運ぶものだ。この貨車のブラス製品は、かれこれ40年のうちに３輌集まり、塗装してディカール貼りを施すばかりだ。このプラスティック模型は上から見るとよくないということを書いたのだが、その端梁のブレイス（筋交い）は不可思議であることは書かなかった。あまりにも衝撃が大きく、うろたえてしまったのだ。
石炭を表す黒い板は少し沈めたが、縁取りが太いのは隠しようがない。いずれ削り落とす。
端梁にはポーリング・ポケットがあるから、そこを突いたときに端梁が曲がらないように支えているはずだ。ところがこの模型はそうではない。連結器座を支えている。これは単純な間違いなのか、それとも本物がこのような構造であるのかは、この10年で随分調べたが分からない。
一般的にはこの図面のようになっている。これはCar Cyclopedia 1936年版である。これはHTで、H21の進化版の90トン積みである。H21は1920年代の設計のはずだ。端梁は外に向かって斜めに支えられている。極めて順当な設計である。
ところがカーサイクロを片っ端から見ていくと、たまにはこういうのもある。筋交いが逆方向である。どすんと突かれたときに壊れないものか、筆者にはよくわからない。側面の梁は厚いとは言えない。このような図面はこの例しか見つからない。
上のH21の写真を見ると端梁は異常に厚く、そう簡単には曲がらないだろうが、裏から支えてあれば設計は楽であるはずだ。
気分が良くないのでしばらく見ないことにしていたが、ディカールを貼るための資料として出して来て、見てしまった。しばらく寝付きが悪くなるだろう。
石炭を表す黒い板は少し沈めたが、縁取りが太いのは隠しようがない。いずれ削り落とす。
端梁にはポーリング・ポケットがあるから、そこを突いたときに端梁が曲がらないように支えているはずだ。ところがこの模型はそうではない。連結器座を支えている。これは単純な間違いなのか、それとも本物がこのような構造であるのかは、この10年で随分調べたが分からない。
一般的にはこの図面のようになっている。これはCar Cyclopedia 1936年版である。これはHTで、H21の進化版の90トン積みである。H21は1920年代の設計のはずだ。端梁は外に向かって斜めに支えられている。極めて順当な設計である。
ところがカーサイクロを片っ端から見ていくと、たまにはこういうのもある。筋交いが逆方向である。どすんと突かれたときに壊れないものか、筆者にはよくわからない。側面の梁は厚いとは言えない。このような図面はこの例しか見つからない。 上のH21の写真を見ると端梁は異常に厚く、そう簡単には曲がらないだろうが、裏から支えてあれば設計は楽であるはずだ。
気分が良くないのでしばらく見ないことにしていたが、ディカールを貼るための資料として出して来て、見てしまった。しばらく寝付きが悪くなるだろう。
2023年11月11日
機能美
ジャンクの貨車の再生が進んでいる。たくさんあったブラス製オア・カーの下廻りを更新し、衝突、落下に耐えるようにした。オリジナルは何も考えていない薄板の構成で、 連結時のショックでもめり込みそうであった。例によって t 1.5の板を、背骨のチャネルに食い込ませてハンダ付けし、連結器を付けた。台車のキングピンの位置が少しおかしい。構造を考えれば、縦の部材の奥になければならないのだが、少し中心寄りにある。これでは、わざわざ金属疲労を進ませるための設計である。構造設計の専門家は、
「正しい設計のものは、単純な構造で丈夫さを作り出すから美しいのさ。」と言う。
寸法を順に当たっていくと、台車のホィールベースが長いのが原因であることに気付いた。要するに、短いアーチバーであればオリジナルの設計にできるが、ベッテンドルフでは無理ということだ。この写真ではホィールベースが短いアーチバーを使っているので、非常に素直な感じがする。車輪は端梁から外に出るのが普通である。「列車長あたりの積載量が全て」の世界であるから必然的にそうなったのであろう。このブラスのオア・カーは、程度の悪いジャンクで、かなり手を入れてある。古いデザインにしたので、アーチバー台車でも良いわけだ。
ところで Atlas のプラ製品は一見しただけで何か違和感を感じる。構造設計屋の友人と話したら、それは「機能美がないからだよ。」と言う。「間違った部品（台車）を使って間違った設計にすれば、変だと気が付くのが普通さ。」側枠の四角の部分は上下を噛み合わせるときのラッチで、無い方が良い。この写真を見れば、右のAtlasの製品はキングピンが内側に入っている。正しい位置に付けると、車輪が端梁に当たってしまう。端梁も奇妙に伸ばしてある。台車の型を新たに作るのをサボって、既存のベッテンドルフを無理やり押し込んだのだ。
実はもう一つの無視できないファクタもある。これらの貨車は鉄道玩具としてアメリカに導入されたのだ。フランジ高さが2.5 mmもある車輪を使ったので、正しい位置にキングピンを置くと、端梁にフランジが当たってしまう。遠ざけざるを得なかった。こういう模型を世界中に何十万とばらまいたのは罪が大きい。
上の写真の左側のアーチバー台車は正しい位置に付いていて気分が良い 。かねてより、このAtlasの貨車には何とも言えない気持ち悪さを感じていた。ようやくその原因が判明したが、かれこれ40年ほど掛かったことになる。
70年代のMRにこの貨車の端梁を短く切る記事があったが、それは固定連結器を付けるための方便であった。根本的なところは放置されていたから、何の解決にもなっていない。
プラ製品のAtlasは10輌ほどあるので、どうやって処分するか考えている。
2023年11月09日
続 塗装日和
この種の貨車の下廻りは入り組んでいるので、塗料が奥まで入るように塗装の順番を考えておく必要がある。最初に裏返して垂直に吹き、次いで45度の角度で全体を廻しながら塗る。次に水平に塗らないと入らないところがあるので、そこを吹く。最後に45度の角度で上から吹いて出来上がりのはずだが、届かないところはある。そこは細い筆で補う。
２輌目以降は１輌目の経験を生かして、先に筆で入りにくいところを塗っておく。その後は手順通りに塗れば簡単に出来上がる。このTexacoのタンク車は70年代によく見た。この60輌編成を夢見ていたこともあった。現在はその1/5までしか来ていないが、未組みはもう１輌しか無いから、実現できそうもない。
台車は車輪をはめた状態で、網の上で塗る。ひっくり返して全体を回転させながら、車輪を少しずつ廻して塗る。塗料がもったいないので、霧を細かくして無駄を減らす。踏面まで塗られてしまうので、シンナを付けた綿棒で拭き取る。塗った次の日なら、まだ塗膜は軟らかく簡単に取れる。Low-Dの鈍い光が魅惑的である。この写真は拭取り途上であるが、この後フランジの裏側も少し拭取る。そうしないと分岐のガードレイルの上に塗料が剥げたものが積もる。実物の車輪の裏側も、踏面以上の高さまで光っている場合が多い。実物のガードレイルはやや高いことが多いからだ。模型の場合はそんなに高いものはまず見ない。NMRAの規格ではレイルヘッドと同じだからだろう。祖父江氏の工房では出荷前にポイントを通す試験をしていたが、そのガードレイルは 1 mmほど高い。
「これで通りゃあ、文句あんめい。」
2023年11月07日
塗装日和
ここしばらくは天気が良い。風も弱く、湿度は低い。このような条件を待っていた。作り溜めした貨車を引張り出して洗剤で洗い、完全に乾かす。
エア・コンプレッサに注油し、エア・シリンダから水を抜く。油は専用油を用いる。これがなくなると焼き付いてしまうから気を付ける。
ガンを空吹きして空気の出を確かめ、シンナを吸わせて細かい霧になることを確かめる。塗料は薄めてパンストの切れ端で濾過し、所定の瓶に入れて開始だ。
塗り分けが必要なので、先に塗って１日置き、塗膜が十分に硬化したものにマスキングを施してある。このマスキングには１輌あたり30分以上掛かる。漏れないように細かく切ったテープの小片を、はしごの裏などにもぬかりなく貼ってある。
エア・コンプレッサに注油し、エア・シリンダから水を抜く。油は専用油を用いる。これがなくなると焼き付いてしまうから気を付ける。
ガンを空吹きして空気の出を確かめ、シンナを吸わせて細かい霧になることを確かめる。塗料は薄めてパンストの切れ端で濾過し、所定の瓶に入れて開始だ。
塗り分けが必要なので、先に塗って１日置き、塗膜が十分に硬化したものにマスキングを施してある。このマスキングには１輌あたり30分以上掛かる。漏れないように細かく切ったテープの小片を、はしごの裏などにもぬかりなく貼ってある。 2023年08月15日
続々 高効率ギヤ搭載機関車の展示
おそらく、貫名氏は牽かせる物を用意されているだろう。質量が大きく、低摩擦の車輌群だ。
彼は筆者の言わんとすることは、すでにご存知のはずだ。HO版のLow-Dを装着した客貨車群を用意されているのだろう。
お持ちの方は、当日会場まで持参してつなぐべきだろう。さらに大きな編成となり、面白い動きを見られる筈だ。
先日もそれを見て興奮した人が居るが、列車の後端を押して連結器遊間を縮め、最終的に機関車を押すというのが見られるかも知れない。これは、今までは決して見ることができなかった現象である。
I田氏は数十輌の貨車を牽いたデモ運転をしていて、動画で見ることができる。これと同じことを目の前で見ることができれば、大きな衝撃を与えるであろう。某コンテストも、評価が定まるに違いない。
【貫名氏からの連絡】
JAM会場の「インターアーバン・ワールド」という展示だそうだ。小判型の平坦エンドレス上に高効率ギヤ装備の蒸気機関車数輌が、30輌ほどの貨車を牽いて走る。
他に、「関西学院大学 鉄道研究会 模型班OB」の展示でも、高効率ギヤを装備した機関車6輌が客車列車を牽く様子が見られる。
彼は筆者の言わんとすることは、すでにご存知のはずだ。HO版のLow-Dを装着した客貨車群を用意されているのだろう。
お持ちの方は、当日会場まで持参してつなぐべきだろう。さらに大きな編成となり、面白い動きを見られる筈だ。
先日もそれを見て興奮した人が居るが、列車の後端を押して連結器遊間を縮め、最終的に機関車を押すというのが見られるかも知れない。これは、今までは決して見ることができなかった現象である。
I田氏は数十輌の貨車を牽いたデモ運転をしていて、動画で見ることができる。これと同じことを目の前で見ることができれば、大きな衝撃を与えるであろう。某コンテストも、評価が定まるに違いない。
【貫名氏からの連絡】
JAM会場の「インターアーバン・ワールド」という展示だそうだ。小判型の平坦エンドレス上に高効率ギヤ装備の蒸気機関車数輌が、30輌ほどの貨車を牽いて走る。
他に、「関西学院大学 鉄道研究会 模型班OB」の展示でも、高効率ギヤを装備した機関車6輌が客車列車を牽く様子が見られる。
2023年01月01日
作った塩化亜鉛をフラックスとして使う
ジャンクのカヴァド・ホッパを順次組んでいるが、車体がねじれていることがわかった。下部のホッパがまともに付かないのだ。よく考えてみれば、ジャンクであるということは、それなりの理由があるわけだ。なにかの失敗で、かなり歪んだのを廃棄したのだろう 。全てバラして合板で簡単なジグを作り、その中に押し込んでハンダ付けし直したところ、下部のホッパは正しく付けられた。これで完成まで持ち込める。
細かい部品を作り、少しずつ付けている。コテで仮留めして木のブロックで押さえ込み、ガスバーナで炙った。ハンダが沁み込み固着する。そう簡単には取れない。作り立てのフラックスを使った。塩酸がわずかに過剰で、よく付く。問題は、揮発した塩化水素が金属を錆びさせることだ。
活性炭フィルタを持つ空気清浄機に、煙を全て吸い込ませている。祖父江氏のとは異なり、塩化亜鉛を主体としてわずかに塩酸を含んでいるだけなので、さほど問題はないだろう。しかし、机の上に飛び散ったものからは塩化水素が出るだろうから、それは濡れ雑巾で拭い取る必要がある。塩化水素は、鉄合金に対しては極めて錆を発生させやすい。鉄の表面の酸化皮膜を簡単に破ることができるからである（鉄そのものは、湿度55％以下の清浄空気中では全く錆びない。瀬戸大橋の主ケーブルはこの理屈を利用している。脱湿した空気を循環させているのだ）。
だから、鉄をハンダ付けするときは塩酸が適する。昔自動車工場では鋼板のつなぎ目にはハンダを流して大きなヤスリで擦っていた。フェラーリのテスタロッサの側面の羽根状の付け根も、全てヤスリ仕上げであったと聞いた。
細かい部品を作り、少しずつ付けている。コテで仮留めして木のブロックで押さえ込み、ガスバーナで炙った。ハンダが沁み込み固着する。そう簡単には取れない。作り立てのフラックスを使った。塩酸がわずかに過剰で、よく付く。問題は、揮発した塩化水素が金属を錆びさせることだ。
活性炭フィルタを持つ空気清浄機に、煙を全て吸い込ませている。祖父江氏のとは異なり、塩化亜鉛を主体としてわずかに塩酸を含んでいるだけなので、さほど問題はないだろう。しかし、机の上に飛び散ったものからは塩化水素が出るだろうから、それは濡れ雑巾で拭い取る必要がある。塩化水素は、鉄合金に対しては極めて錆を発生させやすい。鉄の表面の酸化皮膜を簡単に破ることができるからである（鉄そのものは、湿度55％以下の清浄空気中では全く錆びない。瀬戸大橋の主ケーブルはこの理屈を利用している。脱湿した空気を循環させているのだ）。
だから、鉄をハンダ付けするときは塩酸が適する。昔自動車工場では鋼板のつなぎ目にはハンダを流して大きなヤスリで擦っていた。フェラーリのテスタロッサの側面の羽根状の付け根も、全てヤスリ仕上げであったと聞いた。
2022年12月22日
続々々 covered hopperを作る
この3-bayは今までにないタイプである。市場にもあまり出ていない。ホッパのゲートの構造を変更した。その辺りはすべて壊れていたので、削り落としてそれらしく作り直す。car cyclopediaをよく見て、構造を頭に入れてから取り掛からないとむずかしい。
この種類のホッパ車の塗装は目立つものが多かった。このディカールはすでに入手が極めて難しい。"Jack Frost"は、日本語に置き換えにくい言葉で、批判を恐れずに言うと、”北風小僧”だ。寒さを持ってくる妖精である。最近公開された「アナと雪の女王��」にも出てくるらしい。アメリカでは有名な砂糖のブランドであった。最近は見ない。とにかくこの5輌の貨車を完成させれば、安達氏から買い受けた貨車のジャンクはすべて完成で、残りの部品を捨てられる。思えば長い道のりであった。ざっと140輌ほど組んだことになる。
2022年12月20日
続々 covered hopperを作る
この2‐bay hopper は前回お見せしたものに近いが、屋根が別のタイプだ。要するに別の屋根を切り貼りして作った。縦割りにして、幅を詰めたのだ。丸型のハッチが必要で、その数が足りそうもないから、3Dプリントによる生産は必須であろう。
下部のホッパは壊れているので、部品を作って直している。それほど難しいものではないが、既存のものと寸法を揃えねばならないから、注意せねばならない。板を大きめに切ってたっぷりとハンダを付け、ヤスリで調整する。このときのハンダは60％スズである。このジャンクは、細かい部品がほとんど付いていなかった。数十個の部品を手作りして付けることになる。楽しいが、時間が掛かる。同時に実物の構造調査に時間を掛けねばならない。
この種のホッパ車は意外と重い。表面積が大きいのと、鋳物をたくさん使うからだろう。ハッチは鉛合金の鋳物であった。その鋳物が肉抜きが少なくて重いのは、ハンダ付けの時に融かしてしまわないためだろう。
2022年12月18日
続 covered hopperを作る
アメリカ人が作ったブラス製車輌は、ほとんど例外なくべとつく。フラックスに塩化亜鉛水溶液を使わず、ペーストを用いているからだ。この2輌もその例外ではない。溶剤である程度内外を洗ってから、強力な洗剤と磨き砂で擦ると、多少ブラスの輝きが出る。緑青が出ているところもあるから、念入りに擦る。内側は洗いにくいので、リモネンを用いて大型の綿棒で拭いた。非常によく落ちる。ペーストの基材はリモネンの構成分子とよく似ているからだ。
筆者が最初にブラス工作の手ほどきを受けた先生はBill Melisである。彼もペーストを主に使った。最後に熱湯で洗うと言っていた。しかしこの長さの模型が入る鍋に入れて煮るのは大変である。
上のリンクにあるペーストは、温湯のシャワーで比較的簡単に落ちる。ところが、油性の松脂系のものはそう簡単には落ちないから、溶剤が必要である。
問題はハッチである。長いハッチは薄い銅板をプレスして作ってあるが、丸いのは無い。12個を旋盤で挽いても、形が揃うとは思えない。これも3Dプリントで作ることになるのだろう。とりあえず手持ちの部品を並べてみた。これらを全部付けるわけではない。
排出口の造作も作らねばならない。合計16個もある。目立つところだから、何らかの工夫が必要である。
台車は36インチの車輪を付けたBarber台車である。これはLow-D付きで用意してある。
筆者が最初にブラス工作の手ほどきを受けた先生はBill Melisである。彼もペーストを主に使った。最後に熱湯で洗うと言っていた。しかしこの長さの模型が入る鍋に入れて煮るのは大変である。
上のリンクにあるペーストは、温湯のシャワーで比較的簡単に落ちる。ところが、油性の松脂系のものはそう簡単には落ちないから、溶剤が必要である。
問題はハッチである。長いハッチは薄い銅板をプレスして作ってあるが、丸いのは無い。12個を旋盤で挽いても、形が揃うとは思えない。これも3Dプリントで作ることになるのだろう。とりあえず手持ちの部品を並べてみた。これらを全部付けるわけではない。排出口の造作も作らねばならない。合計16個もある。目立つところだから、何らかの工夫が必要である。
台車は36インチの車輪を付けたBarber台車である。これはLow-D付きで用意してある。
2022年12月16日
covered hopper を作る
修理途上、組立中のcovered hopper があといくつあるか調べている。おそらくあと5輌で終わりだろう。
その内の2輌は安達氏のところから来たジャンクである。かなり作りやすい。ある程度の部品もあるし、ノウハウも蓄積されている。今まで見たこともないタイプもあるが、なんとかなるだろう。それらはバラバラのものから組み始めたものだ。
これらの2輌は曲者である。これらはしばらく前、ニューヨークの集会で、製造元の息子から購入したものだ。外見はそこそこだが、中身はアウトである。全体を貫く背骨がないのだ。衝突するとアコーディオンのように長さが縮むだろう。仕方がないから、ホッパを少しずつ切り欠いて、3ｘ10 mmの角材を差し込み、ハンダ付けした。当然ながら、素晴らしい剛性がある。もう1輌はちょうど良いチャネルがあったので切継いで嵌めた。
車端は鉛合金の鋳物であったので外し、融かして重りにする。ブラスと洋白の角材で構成し、アングルを取り付けると出来上がりだ。ちょうど良い太さの洋白の角材が大量に手に入ったので、切り刻んで使っている。廃金属商から手に入れたのだ。
この4-bay covered hopper がどのタイプなのかは、長年調べているがよくわからない。Pullman-Standardの系統であることは分かる。しかしカタログに出ていないのだ。屋根の上もよく分からない。
その内の2輌は安達氏のところから来たジャンクである。かなり作りやすい。ある程度の部品もあるし、ノウハウも蓄積されている。今まで見たこともないタイプもあるが、なんとかなるだろう。それらはバラバラのものから組み始めたものだ。
これらの2輌は曲者である。これらはしばらく前、ニューヨークの集会で、製造元の息子から購入したものだ。外見はそこそこだが、中身はアウトである。全体を貫く背骨がないのだ。衝突するとアコーディオンのように長さが縮むだろう。仕方がないから、ホッパを少しずつ切り欠いて、3ｘ10 mmの角材を差し込み、ハンダ付けした。当然ながら、素晴らしい剛性がある。もう1輌はちょうど良いチャネルがあったので切継いで嵌めた。
車端は鉛合金の鋳物であったので外し、融かして重りにする。ブラスと洋白の角材で構成し、アングルを取り付けると出来上がりだ。ちょうど良い太さの洋白の角材が大量に手に入ったので、切り刻んで使っている。廃金属商から手に入れたのだ。この4-bay covered hopper がどのタイプなのかは、長年調べているがよくわからない。Pullman-Standardの系統であることは分かる。しかしカタログに出ていないのだ。屋根の上もよく分からない。
2022年12月12日
ある読者の意見
しばらく前の貨車を塗った記事を読まれてコメントを送ってきた方があった。それを本文で使うことを許可されたので、紹介する。
素晴らしいです。これらは以前の記事の「真鍮製模型を目方で買う」のジャンクを組んだものですね。既製品より細密で頑丈であるわけで、理想的な模型です。
素晴らしいです。これらは以前の記事の「真鍮製模型を目方で買う」のジャンクを組んだものですね。既製品より細密で頑丈であるわけで、理想的な模型です。
車輪の内側が錆びていて、外側が油で濡れているのは感動的です。最近のTMSは「フォトジェニックなものを載せている」と、今野氏の文章にありましたが、こういうところに注意を払ったものをまず見ません。裏側のメッキが光っているものが多いのは残念です。
今野氏の文章を引用している。鉄道は重いものが動くというところが魅力なのである。グワーンと動き出して、ゆっくり動き、なおかつなかなか止まらない。それを見たいのだ。筆者の仲間内では、物理的な慣性を追求しているが、正しく動けば電気的な模擬法でも構わない。そういうことを真面目に考えないと、「おもちゃだ。」と言われてしまう。現実にある場所で小学5年生の坊やがそれを言ったので驚き、少し話をした。彼らはCGによるリアルな動画を見ているので、そう感じたという。これは無視できない意見だった。
最近複数の場所で走っている鉄道模型を見るチャンスが有ったが、どれもこれもチョコマカと走っていた。見る気が失せる。
車輪の裏の件はそのように感じる方が多いなら、素晴らしいことだ。床の裏まで正確に作ったという模型の車輪がぴかぴかでは情けない。少々付け加えると、最近のローラーベアリングを使った台車の車輪は外側が油で汚れていない。日本なら塗料が塗ってある。アメリカの場合は、錆色である。クラックの発見の邪魔になる塗装をしないことになっているのだ。
今野氏が今後何をなさるつもりかは存じていないが、期待したい。
2022年12月08日
covered hopper を仕上げる
天気予報を見て、塗装の準備をした。とりあえず3輌を塗ることにした。磨き砂で洗って皮脂を取り、エアコンの吹き出し口に置けば、朝までに完全に乾いている。ミッチャクロンを吹いて、べとついているうちに塗るのが骨（こつ）らしい。
3輌の貨車を裏返しに置き、回転させながらどの角度から見ても塗り残しがないようにする。横に向けて斜めに保持し、同じように回転する。最後に正置して屋根の部品の隙間によく入るようにし、全体に薄く塗って出来上がりだ。この種の貨車はとても塗りにくく、手間がかかる。
天気が良いので、輻射熱で 40℃ 位になるから、夜まで放置すると固まる。
ディカールはF氏が譲ってくれた。このBORAXOのディカールは、今では貴重品である。長年探していた。古くなっているので、膜を厚くする薬品を塗ったら、少々厚くなり過ぎて、浮き上がった。細かく切れ目を入れて再度ソフナを塗ると落ち着く。適度なウェザリングを施すと出来上がりだ。この当時は連結器にも塗装をしていた。現在は法律で連結器、バネ、車輪、車軸、枕梁等への塗装は禁止されている。ヒビを見つけやすくするためだ。
3輌の貨車を裏返しに置き、回転させながらどの角度から見ても塗り残しがないようにする。横に向けて斜めに保持し、同じように回転する。最後に正置して屋根の部品の隙間によく入るようにし、全体に薄く塗って出来上がりだ。この種の貨車はとても塗りにくく、手間がかかる。天気が良いので、輻射熱で 40℃ 位になるから、夜まで放置すると固まる。
ディカールはF氏が譲ってくれた。このBORAXOのディカールは、今では貴重品である。長年探していた。古くなっているので、膜を厚くする薬品を塗ったら、少々厚くなり過ぎて、浮き上がった。細かく切れ目を入れて再度ソフナを塗ると落ち着く。適度なウェザリングを施すと出来上がりだ。この当時は連結器にも塗装をしていた。現在は法律で連結器、バネ、車輪、車軸、枕梁等への塗装は禁止されている。ヒビを見つけやすくするためだ。2022年12月06日
covered hopper に手を加える
先日の記事で紹介した貨車である。ホッパの裏には ”筋交い” があるがそれが何の脈絡もないところに付いている。この筋交いはホッパの滑り板を撓ませないように、骨を支えているのだ。骨としてアングルを斜めに切ってハンダ付けした。 本物は鋳鋼でできた丸みを帯びた部品で出来ているが、そこまでは凝らないことにした。
HOとは異なり、相手の板が厚いので炭素棒で付けた。狭いところに手が4本要るような面倒なハンダ付けだ。ハンダを余分に塗っておいて炭素棒で融かして固定する。汚いのはそのせいである。さっとキサゲで仕上げれば、全く問題ない。下側だから、そのまま塗ったとしても誰も気が付かないだろう。当鉄道では横から見えるものしか付けない。
貨車はシルエットが大切である。横から見たときに透けて見える部分に何らかの造作が見えるだけで、俄然実感が増す。正確である必要はない。それらしく影になって見えるだけで良いのだ。ブレーキ・アームとその支え板も、それらしく作ったが、覗き込むと正確には作っていないのが分かるかもしれない。それで良いのだ。ここに何もないと、非常に不可思議な感じがする。筆者は実物を見た印象が残っているから、余計に感じるのかもしれない。この斜めの支え板は引張りしか受け持たないので、薄い板である。
2022年11月24日
ジャンクの再生
この貨車は30年以上も、このままの形で放置されていた。ホッパ下部の部品がない。それだけを直せば良かったのだが、特殊サイズのチャネルが必要で、それが仕事を億劫にしていた。一念発起して部材を作り、その他の細かい部品を手作りした。もちろん連結器と背骨を結ぶ部材は、1.5 mm厚である。こうしておけば、ガシャンと連結しても全く安心である。カヴァド・ホッパというものは立派に見える貨車で、いつも何のディカールを貼るべきかと迷う。特にこの側面が三角に空いて居るタイプは1950年代のデザインであって、珍しい。すなわち、そのタイプを採用した鉄道会社は少なく、塗色、文字、ロゴなどすべて特殊である。手持ちのディカールの中で適合するものは少ない。アメリカの市場で探すのだが、思うようなものは見つからない。
この貨車は落下品らしく、細かい部品が紛失し、屋根が少し凹んでホッパが壊れていた。屋根は外して裏から押し上げると、ほとんど気にならない程度に直る。
貨車というものは、実物もあちこち凹んでいることが多く、全く気にならない。伊藤 剛氏のおっしゃる ”Authentic" である。
いくつかのディテール・パーツを作って足すと、世界で1台のカスタムモデルになる。こういうものをアメリカからの客に見せると、よだれを垂らす。複数あれば、1輌進呈すると飛び上がって喜び、次回行くと最大の歓待をしてくれる。
2022年11月22日
新車のロールアウト
しばらく前から用意してあった貨車を塗った。このところ天気が良いので、順次塗っている。ミッチャクロンのお陰で、そう簡単には剥げない塗りができる。
これは先回の記事で、天地逆に転落したと書いたものである。ありがたいことに、ほとんど被害はない。
これは1942製のwartime composite hopperである。直訳すると、「戦時型・複合材料ホッパ車」である。要するに、鋼板を節約するために、木板で囲いを作ったわけだ。滑る部分は鋼板でないと滑っていかない。安達製作所製である。本当は1944年製にするべきだったかもしれない。
これは連結器を下にして落ちたが、トリップ・ピンが僅かに曲がった程度で、他には全く傷がない。
これもwar emergency composite hopperである。このように「非常」という言葉を入れることもある。アメリカとは言えども、材料の節約はかなり徹底して行われたようだ。連結器から、斜め上に、ホッパの滑る部分を支える支柱がある。ここを補強すると、今回のような事故に耐えうる車輌になる。
これは1949年に塗ったことになっている。西インド諸島果実航送鉄道である。フロリダとハヴァナを結んでいた。実物を見たわけでは無いが、筆者の好きな絵柄だ。northerns484氏の作図とDr.Yの作成による特製ディカールである。大きなものを貼るとき泡が入らないようにするのは、かなりのテクニックが必要である。同型をあと2輌作っている。
塗り立てを持って行ったので、まだウェザリングを施してない。
これは先回の記事で、天地逆に転落したと書いたものである。ありがたいことに、ほとんど被害はない。これは1942製のwartime composite hopperである。直訳すると、「戦時型・複合材料ホッパ車」である。要するに、鋼板を節約するために、木板で囲いを作ったわけだ。滑る部分は鋼板でないと滑っていかない。安達製作所製である。本当は1944年製にするべきだったかもしれない。
これは連結器を下にして落ちたが、トリップ・ピンが僅かに曲がった程度で、他には全く傷がない。これもwar emergency composite hopperである。このように「非常」という言葉を入れることもある。アメリカとは言えども、材料の節約はかなり徹底して行われたようだ。連結器から、斜め上に、ホッパの滑る部分を支える支柱がある。ここを補強すると、今回のような事故に耐えうる車輌になる。
これは1949年に塗ったことになっている。西インド諸島果実航送鉄道である。フロリダとハヴァナを結んでいた。実物を見たわけでは無いが、筆者の好きな絵柄だ。northerns484氏の作図とDr.Yの作成による特製ディカールである。大きなものを貼るとき泡が入らないようにするのは、かなりのテクニックが必要である。同型をあと2輌作っている。塗り立てを持って行ったので、まだウェザリングを施してない。
2022年11月20日
転落事故
慣性増大装置の実演をしている時に2輌のOゲージ貨車が落下した。線路の末端の車止めに雑誌が広げて置いてあり、貨車が乗越え易くなっていたのだ。ジャンクから組直したもので、もとは事故車を安く買ったものである。そのジャンクは衝突事故で、両端が潰れた状態であった。連結部がめり込んでいたのだ。壊れやすいのは背骨の末端の連結器がついている部分である。板が薄くて座屈していた。そのあたりをすべて切り離し、新しく部品を作り、組み直した。
その部分に1.5 mmの厚板を貼り重ね、連結器の付く部分だけを、フライスで0.3 mm削り落とす。厚板は背骨の溝の中に完全にハンダ付けする。これは炭素棒でないと無理である。こうすると極端に丈夫になる。もちろん上下左右には細かい骨で支えてある。たっぷりのハンダを付け、接合部の隙間には完全に流し込む。この種の仕事はコテでは難しい。既製品では、このあたりのハンダ付けがチョイ付けであるから弱いのだ。全面的にハンダが流れるようにする。連結器はエポキシ接着剤で付ける。接着は剪断力に対しては強い。重しを掛けて、接着剤層を薄くするのが秘訣である。
事故直前にご覧になったTMSの名取編集長が、
「1.5 mmですか!?」と驚かれたが、「必要なのですよ。」とお答えした。
今回の事故の１輌は連結器を下にして垂直に落ちたようで、Kadeeのトリップピンがわずかに曲がっていた。もう１輌は完全に裏返しで落ちたようだ。上面にかすり傷があった。
前者は事実上被害なしである。後者は、タッチアップして補修完了である。Pタイルの床には傷がついたかもしれない。
奇しくも、事故によって頑丈さが立証された。何人かから、どうして壊れなかったのかという質問があったようだが、この程度の答で良いだろうか。この種の貨車は引っ張りには十分強いが、圧縮には弱いので、そこを補強するのがミソである。既製品の構造ではとても足らない。当社の貨車はすべてこの仕様で作られているから、かなり荒っぽい連結作業にも耐える。
その部分に1.5 mmの厚板を貼り重ね、連結器の付く部分だけを、フライスで0.3 mm削り落とす。厚板は背骨の溝の中に完全にハンダ付けする。これは炭素棒でないと無理である。こうすると極端に丈夫になる。もちろん上下左右には細かい骨で支えてある。たっぷりのハンダを付け、接合部の隙間には完全に流し込む。この種の仕事はコテでは難しい。既製品では、このあたりのハンダ付けがチョイ付けであるから弱いのだ。全面的にハンダが流れるようにする。連結器はエポキシ接着剤で付ける。接着は剪断力に対しては強い。重しを掛けて、接着剤層を薄くするのが秘訣である。事故直前にご覧になったTMSの名取編集長が、
「1.5 mmですか!?」と驚かれたが、「必要なのですよ。」とお答えした。
今回の事故の１輌は連結器を下にして垂直に落ちたようで、Kadeeのトリップピンがわずかに曲がっていた。もう１輌は完全に裏返しで落ちたようだ。上面にかすり傷があった。
前者は事実上被害なしである。後者は、タッチアップして補修完了である。Pタイルの床には傷がついたかもしれない。
奇しくも、事故によって頑丈さが立証された。何人かから、どうして壊れなかったのかという質問があったようだが、この程度の答で良いだろうか。この種の貨車は引っ張りには十分強いが、圧縮には弱いので、そこを補強するのがミソである。既製品の構造ではとても足らない。当社の貨車はすべてこの仕様で作られているから、かなり荒っぽい連結作業にも耐える。
2022年06月28日
貨車を仕上げる
自宅地下室の整理をしている。もう無い筈の車輌が見つかる。しかも完成品である。入手したのは、かれこれ30年以上前だ。
アメリカでの友人なのだが、あまり賢明とは思えない男がいた。その男 Frank が、固定資産税の納付の時期になるとやって来て、
「Hey Tad, 頼みがある。これらの貨車を買ってくれないか。」
と言う。理由を聞くと、
「税金を払えないと、家から追い出されてしまう。頼むよ。」
当時の相場ではカツミ-安達製のホッパ車とかゴンドラは、1輌40ドル近辺だった。それを20ドルで良いと言う。数輌買ってしまう。小切手を渡すと、感謝して帰って行く。貨車は、元箱入りの新品同様のもあれば、多少擦り切れているのもある。そんなことは、どうでも良い。こちらとしては、安達氏から譲り受けたブラス板を組む見本として使うのだ。
毎年、彼は売りに来る。一体どれくらい持っていたのかは知らないが、120ドルほどの税金を払えないのも不可思議な話だ。
そういうわけで、やってきた貨車は、用が済むと片付けられてしまった。安く買ったものは、記憶に留まりにくいということもあり、その存在は忘れ去られてしまったようだ。
30年ぶりに取り出して、台車と連結器とを取り替える。多少のディーテイルも付けて完成だ。洗って、天気の良い日に塗装する。
すでに10輛以上が出来たが、すでに博物館のヤードには300輌弱載っていて、満杯である。ガラスのショウケースの中に線路を敷いて、並べた。
これ以上見つかると、まずい。
アメリカでの友人なのだが、あまり賢明とは思えない男がいた。その男 Frank が、固定資産税の納付の時期になるとやって来て、
「Hey Tad, 頼みがある。これらの貨車を買ってくれないか。」
と言う。理由を聞くと、
「税金を払えないと、家から追い出されてしまう。頼むよ。」
当時の相場ではカツミ-安達製のホッパ車とかゴンドラは、1輌40ドル近辺だった。それを20ドルで良いと言う。数輌買ってしまう。小切手を渡すと、感謝して帰って行く。貨車は、元箱入りの新品同様のもあれば、多少擦り切れているのもある。そんなことは、どうでも良い。こちらとしては、安達氏から譲り受けたブラス板を組む見本として使うのだ。
毎年、彼は売りに来る。一体どれくらい持っていたのかは知らないが、120ドルほどの税金を払えないのも不可思議な話だ。
そういうわけで、やってきた貨車は、用が済むと片付けられてしまった。安く買ったものは、記憶に留まりにくいということもあり、その存在は忘れ去られてしまったようだ。
30年ぶりに取り出して、台車と連結器とを取り替える。多少のディーテイルも付けて完成だ。洗って、天気の良い日に塗装する。
すでに10輛以上が出来たが、すでに博物館のヤードには300輌弱載っていて、満杯である。ガラスのショウケースの中に線路を敷いて、並べた。
これ以上見つかると、まずい。
2022年04月09日
アルミ製タンク車を作る
タンクボディができたので、下廻りを作り始めた。過酸化水素水を運ぶタンクはアルミニウム製である。すなわち剛性は無い。最近のタンク車はタンクボディそのものを構造体として利用しているが、これは別の鋼製台枠を持っている。
古い部品箱を探し、適当な台枠材料を見つけた。両端のデッキ部分はエッチングで表現した滑り止め模様の板である。この板はt 0.5であるが、柔らかい。剛性は全く期待できないので、t 1.0の板を裏に全面ハンダ付けし、チャネル材を取り付ける。その t 1.0板とチャネルは t 1.5の材料をフライス加工した補強材でつなぐ。クランプで挟んでおいて、炭素棒で加熱し、全ての接合面がハンダで埋まるようにする。こうしておかないと、衝突時に分解してしまう。ボルスタの部分は 5ｘ10の角材をフライス加工して、タンクボディを支える。そのタンクボディには、支えが付く部分は厚板を貼り付けている。そうしないと凹むのであろう。
手摺りは片側だけである。中央のプラットフォーム部分だけには、両側の手摺りがある。色は白で、水色の帯の入ったDu Pontの私有貨車になる予定だ。
2022年03月20日
他のタンク車
少々古い写真である。このタンク車は先回のと同時に来たものであるが、材料が異なった。このタンクボディは t 0.3 ではあるが、焼き鈍してなかったので、丈夫である。短いから、厚みがなくても壊れはしない。ハンダ付けが足らない。タンク・エンドの接合部は滑らかでない。オリジナルの形を尊重したが、本当は継ぎ目を無くすべきであった。大抵の場合、本物は滑らかだ。
全てのハンダ付けをやり直して、手摺りその他を新製した。デッキは新品である。どこかに引っ掛けて手摺りが曲がっているが、ハンダ付けが完璧なので壊れない。梯子が安っぽいのは残念だ。先回のような3枚の部品を組合せたものを、使うべきだった。
筆者はタンク車を作るのは得意で、スクラッチ・ビルトが、かなりある。すでに既製品の中に埋もれてしまって、探し出すのが大変である。
その中で、この２つは異色のものである。長くて細いものは６ドーム・ケミカルタンカーになる予定だ。この仮のドームは小さい。本物はタンクの径とほとんど変わらない大きなドームが付く。3D printが楽だろうと思うが、展開図を描いて作ってみたい気もする。
太いものは以前にも作った。50％ハンダをたっぷり使って、丸みを出す。これも厚い板を使わないと壊れてしまう。大きなものは丈夫にする必要があるのだ。t 0.5を巻いて作った。この種のハンダ付けをするときは 100 Wのコテと、小さなガスバーナを用いる。少し温めながら、コテを当てる。融けない程度に炎を当てて、コテで流し込むわけだ。凹みがないようにハンダを盛ってから削り落とす。濃過酸化水素水運搬用のアルミ製タンクにする。アルミ製のタンクボディは弱いので、鋼製の台枠を持っている。そこが、以前のと異なるところだ。
最後に示すこれは、輸出用として極めて初期のものである。裏に、”Made in occupied Japan" とある。1952年以前の生産だ。下廻りを捨てて作り直した。タンクボディは、厚みが 0.25 mm（10/1000インチ）しか無いが、沢山のリヴェットを打ち出してあるせいか、加工硬化して、その部分はかなり剛性がある。2022年03月18日
modern tank car
このタンク車は質量の90％以上がスクラッチ・ビルトである。20年ほど前、アメリカの友人に相談を持ちかけられた。
「このタンク車２輌、なんとかならないか。」
それは長短のタンク車で、どちらも壊れていた。ハンダ付けした部分は、100％近く、はずれている。自然に壊れたと言う。
「日本製なんだぜ。この下手くそなハンダ付けは、一体何だ？」と言う。タンク・ボディはペコペコに凹んでいる。エンドも同様で、持つと歪んでハンダが外れると言う。手摺りは全て欠落し、ボルスタ部分はもともとハンダが廻っていなくて、壊れている。上部のプラットフォームも、平面性が無い。この作りから判断すると、たぶん横浜のP社製である。
これはNJ Custom Brassが輸入したものだ。NJは、New Jersey ではなく、Nick と Jackという２人の人名である。とにかく、材質は最低である。タンク・ボディはt 0.3 の焼きなまし板で、タンク・エンドも同様である。持つと凹んでしまう。驚いたのは、その継ぎ目である。エンドは嵌め込まれてハンダ付けしてあるはずなのに、ぽろりと取れた。するとタンクボディはぐわっと開いて、反対側も取れたそうだ。日本製で、こんなひどいハンダ付けは、初めて見た。全くしみ込んでいない。修理は不能でスクラップになった。
エンドをどのように作るか迷っていたところ、仏壇屋の友人を訪ねた折に、ろうそくの皿らしきものを貰ってきた。耳を落としたら、ぴったりであった。t 0.4板から新たなタンクボディを切り出して、3本ローラで巻いた。加工硬化するから十分堅くなる。
エンドを嵌め、50％ハンダをたっぷり付けて、削って丸くした。上のデッキ部はすべて作り直した。ここには硬い銀ハンダを使った。炭素棒で加熱し、完全に取り付けたから、もう壊れることは無いだろう。
ハシゴは、先の照明塔の部品が余っていたので、組立てて曲げた。側面の配管は、まっ直ぐでないと気分が悪い。硬い長い線を先に取り付け、曲がりが出ないように、あとから0.8 mm角線の支えを銀ハンダで留めた。非常に丈夫である。
2022年03月16日
PRR H21 hopper
発掘された貨車にペンシルヴェイニア鉄道のH21 ホッパ車があった。これは60年前に安達製作所が作ったものだ。 少ない資料から、手際良く作られている。細かい部分は省略されているが、塗装して走らせるには、申し分ない。
筆者はこの形式が好きであった。過去にブラス製は1輌しか入手できず、Atlasの塗装済プラスティック製を求めた。細かい資料を得て作ったのだろうから、細部まで出来ているような感じはする。しかし、気に入らなかった。台車の性能が悪いことは承知の上であって、取り替えてある。他に、どうしても我慢できないことがあった。
模型は本物とは異なり、やや高いところから見ることが多い。すなわち、上からの見え具合は大切なのである。この貨車は、プラスティック製だから、宿命として、肉厚である。しかし、工夫して薄く見せることは可能であったはずだが、そのままである。特に、角の部分の当て板が許せない。こんな形であろうわけがない。
石炭を載せてあるのだから、工夫の仕方はいくらでもあったはずだ。左のブラス製は薄さが出ていて、素晴らしい。右の写真を見ると、2 ft ナロゥの hopper のような感じを受ける。
この厚さが気に入らなくて、このAtlas の貨車は、棚に入れて横からしか見ていない。縁を斜めに削いでやると多少は見られるかも知れない。そのときは、角の当て板は金属製にするべきだろう。せっかく細かく作ってあるが、台なしである。
ブラス製には多少のディテールを足すつもりだ。ディカールはDr.Yにお願いするしか無い。台車は本物の図面があるので、S氏にお願いして、3Dプリントにしたい。今は仮にAndrewsを付けてある。アンドルーズ台車は時代的に合わないものである。
塗装されているが、接着が甘く、部品がポロポロと取れてくるのには参る。全て外してスーパーXで付け直した。このような車輌を走らせると、脱落した部品を踏んで、事故が起こることは必定である。
そういう点では60年前の日本製は、間違いがない。
筆者はこの形式が好きであった。過去にブラス製は1輌しか入手できず、Atlasの塗装済プラスティック製を求めた。細かい資料を得て作ったのだろうから、細部まで出来ているような感じはする。しかし、気に入らなかった。台車の性能が悪いことは承知の上であって、取り替えてある。他に、どうしても我慢できないことがあった。模型は本物とは異なり、やや高いところから見ることが多い。すなわち、上からの見え具合は大切なのである。この貨車は、プラスティック製だから、宿命として、肉厚である。しかし、工夫して薄く見せることは可能であったはずだが、そのままである。特に、角の部分の当て板が許せない。こんな形であろうわけがない。
石炭を載せてあるのだから、工夫の仕方はいくらでもあったはずだ。左のブラス製は薄さが出ていて、素晴らしい。右の写真を見ると、2 ft ナロゥの hopper のような感じを受ける。この厚さが気に入らなくて、このAtlas の貨車は、棚に入れて横からしか見ていない。縁を斜めに削いでやると多少は見られるかも知れない。そのときは、角の当て板は金属製にするべきだろう。せっかく細かく作ってあるが、台なしである。
ブラス製には多少のディテールを足すつもりだ。ディカールはDr.Yにお願いするしか無い。台車は本物の図面があるので、S氏にお願いして、3Dプリントにしたい。今は仮にAndrewsを付けてある。アンドルーズ台車は時代的に合わないものである。
塗装されているが、接着が甘く、部品がポロポロと取れてくるのには参る。全て外してスーパーXで付け直した。このような車輌を走らせると、脱落した部品を踏んで、事故が起こることは必定である。
そういう点では60年前の日本製は、間違いがない。
2022年03月14日
express reefer
一部の旅客列車にはexpress reefer（急行冷蔵車と訳すのも変なものだ）がつながれていた。これらは、冷暖房用のスティーム・パイプを持ち、機関車の次位に連結された。スティームは後ろの客車に送られたのだ。都市への牛乳、果物の配送に使われていた。田舎の方では、旅客車1輛にこの冷蔵車8輛という列車の写真もある。かなり昔にアメリカで買った木製キットを組んだが、基準となる寸法、特に高さがわからないので、ボルスタ高さを決めかねていた。
仮に台車を付けて、機関車の次位に置き、客車との高さが不都合でないようにしたが、しっくり来なかったのだ。微妙な差があるように思えた。
しばらく前、この白い完成ボディを参考のために入手した。ありがたいことに連結器座も付いている。ということは連結器を付けて台車に載せ、連結器の高さが合うようにすれば、ボルスタ高さが出るわけだ。この方法で既存の車体の高さも合わせた。客車の前に連結すると実感的な高さであった。ようやく、高さを合わせることができたのだ。 貨物列車の reefer 冷蔵貨車を持ってきてつなぐと、屋根面の高さが同じになった。これには驚いたが、考えてみれば、当然であろう。icing platform（氷を入れる施設）で、高さが合っていなければ、仕事はやりにくいはずだ。
そうだろうとは思ったが、実はその考えを否定するような写真があったのだ。一つが80ポンド（36 kg強）の氷塊を氷ハサミで片手で下げ、梯子を登って入れている写真を見た。力自慢の男が軽々と入れていたのだ。それを見ていなければ、このexpress reeferは40年前に完成していただろう。
車輪は客車用の36インチである。床面はその分高く、屋根高が先述の理由で抑えられているので、車体の内部の有効体積は比較的小さい。普通の貨車の車輪は33インチである。
重い車体なので、ボールベアリングを仕込んだ台車に載っている。Lobaugh のぼてっとした砲金鋳物の台車をヤスリがけして整形し、形だけのバネを入れている。こうするだけで、本当にバネが利いているかのように感じるのは、面白い。人間は目で見ているのではなく、脳で見ているのだ。
まだ仕掛かり品であるので、屋根高さだけをご覧戴きたい。直接台車に車体を付けると継目音がうるさいので、薄いゴムシートを挟んでいる。極めて静かになった。HOゲージでも、試されるべきことだと思う。
2021年12月26日
続々 MOW
これらのホッパ車は鉄鉱石用であった。鉄鉱石は密度が大きく、運べる体積が小さい。貨車の上の縁から出ないように積む事になっていた。ユタ州のプロゥヴォの鉱山で使われていたのだ。それに改造無しで砂利を積んでいた。砕石は安息角が大きいらしく、山盛りであった。おそらく仮の運用であったろう。後にこれらはアリゾナ州との境の鉱山会社に売り飛ばされ、もっと大きな砂利専用ホッパ車が用意された。
右はブラス製である。他方は Atlas のプラスティック製であるが、大改造してある。ハシゴの部分を完全に切り取り、針金にしたのだ。これは、このような銀色塗装車では大きな効果を持つ。オリジナルは奥行きが 5 mm以上もある板状のものであった。正面から見たときの投影面積はまずまずであるが、上から見ると板が並んでいて、奇妙なものだ。黒ければ目立たないが、銀色では目立ってしまう。ステップ（厳密にはstirrupと言う）も作り直すべきであった。最近のプラスティック模型はこのような部分にも神経が行き届いているだろうが、40年以上前の模型なので、無神経さが否定できない。ある程度のブレーキ装置などを付けて、塗装した。斜めの支えは、入れ忘れた。いずれ作ってはめ込みたい。
それから、台車の位置がおかしいような気がする。これでは疲労して壊れそうな気がする。
ブラス製の方は、これまた安達製作所製のもので、少し歪んでいたのを、バラして直した。おそらく検査でハネられたものが、巡り巡って、ここに来たのだ。亡くなった友人の遺品である。
1960年代のブラス製品は、どんな状態であっても、修復できる。エッチングをほとんど使っていないので、板の腰があるからだ。
直さねばならないブラス貨車はあと10輛ほどあるので、順次紹介していきたい。
これらの貨車のディカールは、全てDr.Yに印刷して戴いた。この場を借りて感謝の意を表したい。
2021年12月22日
MOW
Maintenance of Way のことである。要するに保線用の車輌だ。クレインと共に出動し、現場に復旧用資材を運ぶ。
これは、わずかの部品からスクラッチビルトされたものである。track panel 軌框（ききょう）を運ぶのだ。
縦の骨格になる材料があったので、あとは適当に切り出した板から作った。下廻りのリブ等は3Dプリントで作ってもらい、完成した。かれこれ15年近く掛かっている。
クレイン車を改造中で、DCCによる可動になる。それに合わせて、様々な車輌を作っている。
他には仮台車を運ぶ貨車、カブース、砂利を運ぶホッパ車、飯場となる宿泊用の車輌、これにはシャワァや食堂も完備している。水を運ぶタンク車、現場監督が常駐することがあれば、衛星電話付きの専用車がある。
昔はMOWはこのような銀色だった。最近は薄い緑色になったようだが、筆者の好みで、この銀にした。1970年代の色である。
これは、わずかの部品からスクラッチビルトされたものである。track panel 軌框（ききょう）を運ぶのだ。縦の骨格になる材料があったので、あとは適当に切り出した板から作った。下廻りのリブ等は3Dプリントで作ってもらい、完成した。かれこれ15年近く掛かっている。
クレイン車を改造中で、DCCによる可動になる。それに合わせて、様々な車輌を作っている。
他には仮台車を運ぶ貨車、カブース、砂利を運ぶホッパ車、飯場となる宿泊用の車輌、これにはシャワァや食堂も完備している。水を運ぶタンク車、現場監督が常駐することがあれば、衛星電話付きの専用車がある。
昔はMOWはこのような銀色だった。最近は薄い緑色になったようだが、筆者の好みで、この銀にした。1970年代の色である。
2021年09月03日
caboose を作る 1
組み掛けたまま20年以上放置されている貨車群を、毎日少しづつ手を加えて完成させている。目立つ所にたくさん置いてあるカブース群を、なんとかしたい。しばらく前に数輛完成させたが、まだまだ沢山ある。その中でもこのN&Wの木製カブースは手が掛かるので、敬遠されていた。着手してから、かれこれ30年は経っている。
なぜ敬遠されたのかは、話すと長い。もともとは日本製のブラス製品を探していたが、手に入らず、たまたま見つけたこのQualty Craft (現Weaver) の木製キットを組み始めた。図面には何も描いてないが、このカブースの屋根は尋常ではない。多雨地域の鉄道であり、キュポラの屋根の僅かな庇（ひさし）にも、樋が付いている。その先は縦樋になり、車体全体の樋に落ちる。更にその先は、デッキの角の丸柱の中の空間を利用して、ステップ脇を通り、下に捨てるようになっている。
もっと思い切った構造にすればよいのに、手間を掛けた樋で、それを作るのは面倒であった。全体がブラス製なら、樋をハンダ付けしてしまえるので簡単である。木製のボディに、ハンダ付けして作った細い樋をどうやって取り付けるか、頭を悩ました。これで25年ほど遅れたような気がする。
目立たないところに孔をあけ、金属樋から生やしたピンを挿し込んでエポキシ接着剤で固定した。なんと面倒な製作法であろうか。やっている自分が呆れるほどの手間を掛け、ようやく生地完成である。木部を捨てて、ブラスで作ればよかったのだ。
やはりブラス製が簡単である。ハンダ付けなら一瞬で終わる。固定ジグを作り、テープで仮留めして1時間待ち、その部品同士をハンダで結合するといううんざりする方法で作った。フラックスは最小限にし、保護シートを置いてハンダ付けする。接合したらすぐに水洗する。下塗りがしてあるので、水は表面だけに付くが、沁み込むとまずいのですぐに払い、風を当てて乾燥する。
キュポラの脇の4本のナット締めが興味深い。これは、キュポラからの監視要員が足を出して座る座席を固定するものである。
色は赤いのだが、それをどこまで塗るか決めねばならない。屋根まで赤い時期があったのだ。屋根は当然褪色し、埃が積もって赤みは薄くなっている。黒っぽくすると楽だが、どうするかまだ決めていない。
なぜ敬遠されたのかは、話すと長い。もともとは日本製のブラス製品を探していたが、手に入らず、たまたま見つけたこのQualty Craft (現Weaver) の木製キットを組み始めた。図面には何も描いてないが、このカブースの屋根は尋常ではない。多雨地域の鉄道であり、キュポラの屋根の僅かな庇（ひさし）にも、樋が付いている。その先は縦樋になり、車体全体の樋に落ちる。更にその先は、デッキの角の丸柱の中の空間を利用して、ステップ脇を通り、下に捨てるようになっている。
もっと思い切った構造にすればよいのに、手間を掛けた樋で、それを作るのは面倒であった。全体がブラス製なら、樋をハンダ付けしてしまえるので簡単である。木製のボディに、ハンダ付けして作った細い樋をどうやって取り付けるか、頭を悩ました。これで25年ほど遅れたような気がする。目立たないところに孔をあけ、金属樋から生やしたピンを挿し込んでエポキシ接着剤で固定した。なんと面倒な製作法であろうか。やっている自分が呆れるほどの手間を掛け、ようやく生地完成である。木部を捨てて、ブラスで作ればよかったのだ。
やはりブラス製が簡単である。ハンダ付けなら一瞬で終わる。固定ジグを作り、テープで仮留めして1時間待ち、その部品同士をハンダで結合するといううんざりする方法で作った。フラックスは最小限にし、保護シートを置いてハンダ付けする。接合したらすぐに水洗する。下塗りがしてあるので、水は表面だけに付くが、沁み込むとまずいのですぐに払い、風を当てて乾燥する。
キュポラの脇の4本のナット締めが興味深い。これは、キュポラからの監視要員が足を出して座る座席を固定するものである。
色は赤いのだが、それをどこまで塗るか決めねばならない。屋根まで赤い時期があったのだ。屋根は当然褪色し、埃が積もって赤みは薄くなっている。黒っぽくすると楽だが、どうするかまだ決めていない。
2021年07月29日
貨車を完成させる
台車を組み立てたので、未完成だった貨車に手を付けた。九割方できた状態で放置してあったものを集めて、完成しやすいものから手を付けた。
どれも3時間程で完成し、塗装を待つだけとなった。博物館のヤードにはあと15輛分しか余裕がない。飽和すれば、自宅のレイアウトに逆戻りするものも出てくる。凝った作りのものは、ガラスケースに飾るという手もある。
これは随分前に紹介したものである。その後3Dプリントで下廻りを作り、今回は細かい工作をして、連結器高さの調整をしただけだ。
3Dプリントで梁を作ったが、鏡像の部品ばかりだ。2回に分けて出力して、組み合わせた。染色して色を変えたので、わかりやすい。正確に出来ているので、無調整で組めた。これもS氏の設計である。これをブラスで作ることは、あまりにも大変で避けたかった。
角線に通す4 mm角の細かい部品は3Dでは作りにくい。厚さが足らなかったりして、何回か作り直した。この部品は、無理に押し込むと割れてしまう。内寸を正確に出力してくれないと手直しが大変で、しかも角度が狂うとみっともない。
大きなものは間違いなく作れるが、細くて小さなものは難しい事がわかった。
天気図をよく見て、塗装の日取りを決める。同時に塗る何輛かの下地処理も行っている。塗装の準備は楽しい。
どれも3時間程で完成し、塗装を待つだけとなった。博物館のヤードにはあと15輛分しか余裕がない。飽和すれば、自宅のレイアウトに逆戻りするものも出てくる。凝った作りのものは、ガラスケースに飾るという手もある。
これは随分前に紹介したものである。その後3Dプリントで下廻りを作り、今回は細かい工作をして、連結器高さの調整をしただけだ。3Dプリントで梁を作ったが、鏡像の部品ばかりだ。2回に分けて出力して、組み合わせた。染色して色を変えたので、わかりやすい。正確に出来ているので、無調整で組めた。これもS氏の設計である。これをブラスで作ることは、あまりにも大変で避けたかった。
角線に通す4 mm角の細かい部品は3Dでは作りにくい。厚さが足らなかったりして、何回か作り直した。この部品は、無理に押し込むと割れてしまう。内寸を正確に出力してくれないと手直しが大変で、しかも角度が狂うとみっともない。
大きなものは間違いなく作れるが、細くて小さなものは難しい事がわかった。
天気図をよく見て、塗装の日取りを決める。同時に塗る何輛かの下地処理も行っている。塗装の準備は楽しい。
2021年05月30日
車輛の高さを揃える
3軸台車の客車を整備したが、背の高さがおかしいことに気が付いた。床が高いのだ。ボルスタが厚い。サイドベアラが接触するまで下げねばならない。70年前からこうなっていたらしい。 たくさんつなぐと高さの不揃いはすぐわかる。
早速、ボルスタを沈め、他の車輛とつないで、不自然さがないことを確認した。
120輛編成の貨物列車を動かす。おかしなところがないか、目を配る。最近は殆ど脱線しないから、機能的にまずいところはなさそうだが、外見上の欠点を探し出している。
間違った台車をつけていないか、は大きな問題だ。最近見つけたのは、Full Cushion台車をつけているはずの貨車がBettendorfであったことだ。予備を用意してあったので、早速取り替えた。
次に問題となるのは貨車の高さだ。特に冷蔵車の高さは気になる。他所から来た車輛の台車を振り替えたものは、気を付けねばならない。特にアメリカの友人からお土産としてもらったものは、要注意だ。その模型の製造工場（Atlasなど）で取り付けられた台車の心皿高さは、NMRAの基準から外れているものもある。そこにLow-D化した標準台車（Athearn)を付けるものだから、高さが狂う。大抵は高くなっている。右の銀色の貨車の高さを低くした。
冷蔵車は、氷を積み込むプラットフォームの高さで高さが統一されている。1 mmでも高いとおかしい、とわかる。キングピン（台車の中心軸）のあたりをフライスで削り、低くする。大抵は0.8 mm（1/32インチ）削れば用は足りる。こうして冷蔵車数十輛の高さが揃えば壮観だ。
中には大幅に狂ったものもある。これはLaBelle社の木製品である。よくできたキットなのだが、背が高い。本物の図面をあたってみると2 mm以上も高いことがわかる。組んだときに連結器座の高さを誤ったので、キングピンにワッシャを噛ませて車体を持ち上げている。そうすると、許せない不揃いだ。標準より低いことはありうる。積荷が重いとか、車輪が減っているなどの場合だ。ところが高いというのはありえない。
本当は、床を構成する骨組みの中に連結器の中心が来る設計であったのだが、図面にそれが描いてなかった。その高さになるように、Kadeeの連結器座の形にフライスで彫り込んだ。新しい刃物を使えば、すぐ終わる。連結器をエポキシ接着剤で取り付け、絶対に取れないようにする。台車を取り付けると、腰が低くて実感的である（写真は修正後）。アメリカでも、この貨車の高さは大半が間違っている。図面に正しいことが一行書いてあれば、こんなことにはならなかったはずなのだが、知らずに骨組の下面にKadeeを取り付けてしまって、具合が悪くなったのだ。よく考えてみれば、draft gear（連結器座）のボルトに剪断力が掛かるような取り付け法など、ある訳がない。連結器中心は骨組みの中にあるはずだ。
早速、ボルスタを沈め、他の車輛とつないで、不自然さがないことを確認した。
120輛編成の貨物列車を動かす。おかしなところがないか、目を配る。最近は殆ど脱線しないから、機能的にまずいところはなさそうだが、外見上の欠点を探し出している。
間違った台車をつけていないか、は大きな問題だ。最近見つけたのは、Full Cushion台車をつけているはずの貨車がBettendorfであったことだ。予備を用意してあったので、早速取り替えた。
次に問題となるのは貨車の高さだ。特に冷蔵車の高さは気になる。他所から来た車輛の台車を振り替えたものは、気を付けねばならない。特にアメリカの友人からお土産としてもらったものは、要注意だ。その模型の製造工場（Atlasなど）で取り付けられた台車の心皿高さは、NMRAの基準から外れているものもある。そこにLow-D化した標準台車（Athearn)を付けるものだから、高さが狂う。大抵は高くなっている。右の銀色の貨車の高さを低くした。
冷蔵車は、氷を積み込むプラットフォームの高さで高さが統一されている。1 mmでも高いとおかしい、とわかる。キングピン（台車の中心軸）のあたりをフライスで削り、低くする。大抵は0.8 mm（1/32インチ）削れば用は足りる。こうして冷蔵車数十輛の高さが揃えば壮観だ。
中には大幅に狂ったものもある。これはLaBelle社の木製品である。よくできたキットなのだが、背が高い。本物の図面をあたってみると2 mm以上も高いことがわかる。組んだときに連結器座の高さを誤ったので、キングピンにワッシャを噛ませて車体を持ち上げている。そうすると、許せない不揃いだ。標準より低いことはありうる。積荷が重いとか、車輪が減っているなどの場合だ。ところが高いというのはありえない。本当は、床を構成する骨組みの中に連結器の中心が来る設計であったのだが、図面にそれが描いてなかった。その高さになるように、Kadeeの連結器座の形にフライスで彫り込んだ。新しい刃物を使えば、すぐ終わる。連結器をエポキシ接着剤で取り付け、絶対に取れないようにする。台車を取り付けると、腰が低くて実感的である（写真は修正後）。アメリカでも、この貨車の高さは大半が間違っている。図面に正しいことが一行書いてあれば、こんなことにはならなかったはずなのだが、知らずに骨組の下面にKadeeを取り付けてしまって、具合が悪くなったのだ。よく考えてみれば、draft gear（連結器座）のボルトに剪断力が掛かるような取り付け法など、ある訳がない。連結器中心は骨組みの中にあるはずだ。
2021年04月06日
KTM 10周年記念品
これは1957年に、カツミ模型店が関係者に配ったものである。ペン置きとインク壺のセットである。どういうわけか、筆者のところには数台あった。長い間に、いろいろな方から寄贈されたものである。当時は立派で見栄えがしたものであるが、文房具の進化により、使われることが無くなったからだ。タンクの上の蓋を開けると、インクを入れられるようになっている。ブルーブラックと赤を入れるのだ。インク壺はプラスティック製である。この部品は取ってあるが使い途が無い。
元関係者の方から、「君はOゲージをやっているから、差し上げるよ。」と、次々と戴いたのである。台の大理石は砕いて、近所の小中学校に二酸化炭素発生用に寄付した。台車はフランジを削って貨車の積み荷にした。
ボディは改良した。連結器、台車を取り替えてLow-D化すれば、稼働する貨車となる。筆者の博物館の線路上にある2ドームのタンク車は、ほとんどこれである。
最近ヤフー・オークションに40万円で出ていたそうだが、とてもとても、そんな価値はない。その100分の1程度である。あまりにも数が多いのだ。全く応札が無かったそうで、そのオークションは流れたようだ。
安達庄之助氏から来たジャンクの中には、このタンクドームの蓋（鋳物製）がたくさんあった。大半は地金で処分したが、まだいくつか残っている。蓋の蝶番が外（向こう側）に出ているので、それを切り落として体裁を整える必要がある。
カツミ模型店はOゲージ、OJゲージから手を引き、昔の姿とは異なる形になってしまった。当時は世界有数の生産額を誇っていたらしい。
2020年11月19日
貨車を仕上げる
組掛けの貨車を一掃したい。5年前から自宅の整理をして、次から次へと見つかるキット等を組立て、破損したブラス貨車等を修理して来た。それが徐々に終盤に向かいつつある。もうこれ以上は出てこないことを願っている。
スクラッチ・ビルトの貨車も、ケガキだけで終わっているのがまだ10輌ほどあるが、ケガキを捨てて、レーザで裏から抜けばそれも終わる。とにかく、「作りかけのものは無くしてしまえ」という目標を掲げてやって来た。車輪が不足していたのも、作れなかった一つの言い訳にはなるが、それも解決した。台車も3Dプリントして、高性能のものが沢山できた。
並べておいて、共通項目のあるものを同時に仕上げている。レイアウト関係の仕事が、Covid19の影響でやや遅れているので、ヤードの線路上に滞留している未塗装のものを順次塗っている。かなり進んで、未塗装はあと40輌弱だ。未組があと25輌ほどで、それが終われば完了する。この5年で120輌仕上げたことになる。
貨車は350輌強が線路上にある。もう満杯で、置けない。自宅に持ち帰る必要もあるだろう。よくもこれだけ塗ったものである。車輪の数だけでも1400軸以上だ。Low-Dの再生産が進み、順調に出荷されつつある。今回は旋盤がさらに更新されたようで、これ以上は望むべくもないほど素晴らしい仕上がりである。走行音は極端に静かである。既製品のめっき車輪とは訳が違う。
この4輌の Flatcar は最近完成したものだ。手前の１輌は古いMGの事故品を再生したものである。隣接車輌へ渡る橋の部品が欠けていたのを作ったが、その部分だけ形が良くなってしまい、反対側も作り直した。Pennsylvania RR の貨車だが、UP塗りとした。
その向こうのバルクヘッド付きの 3輌は、Quality Craftの木製キットを組んだものである。形になってから、15年ほど置いてあった。側面の仕上げが面倒で放置していたが、一念発起して完成させた。角パイプを正確に切り出し、光硬化の接着剤を使ったのが決め手であった。
黄色のTrailer Trainはマスキングして床板はオイルステイン色だが、手前の2輌は、マスキング無しで塗った。本物は再塗装する時に、そうしているからである。どうせ積荷に当たって傷むところを、マスキングする価値はないからであろう。
例によってディカールはパリパリで、補強しないと貼れなかった。実を言うと黄色の貨車は未完成である。側面の stakepocket が取り付けてない。3Dプリントで形の良いものを作りたい。
スクラッチ・ビルトの貨車も、ケガキだけで終わっているのがまだ10輌ほどあるが、ケガキを捨てて、レーザで裏から抜けばそれも終わる。とにかく、「作りかけのものは無くしてしまえ」という目標を掲げてやって来た。車輪が不足していたのも、作れなかった一つの言い訳にはなるが、それも解決した。台車も3Dプリントして、高性能のものが沢山できた。
並べておいて、共通項目のあるものを同時に仕上げている。レイアウト関係の仕事が、Covid19の影響でやや遅れているので、ヤードの線路上に滞留している未塗装のものを順次塗っている。かなり進んで、未塗装はあと40輌弱だ。未組があと25輌ほどで、それが終われば完了する。この5年で120輌仕上げたことになる。
貨車は350輌強が線路上にある。もう満杯で、置けない。自宅に持ち帰る必要もあるだろう。よくもこれだけ塗ったものである。車輪の数だけでも1400軸以上だ。Low-Dの再生産が進み、順調に出荷されつつある。今回は旋盤がさらに更新されたようで、これ以上は望むべくもないほど素晴らしい仕上がりである。走行音は極端に静かである。既製品のめっき車輪とは訳が違う。
この4輌の Flatcar は最近完成したものだ。手前の１輌は古いMGの事故品を再生したものである。隣接車輌へ渡る橋の部品が欠けていたのを作ったが、その部分だけ形が良くなってしまい、反対側も作り直した。Pennsylvania RR の貨車だが、UP塗りとした。その向こうのバルクヘッド付きの 3輌は、Quality Craftの木製キットを組んだものである。形になってから、15年ほど置いてあった。側面の仕上げが面倒で放置していたが、一念発起して完成させた。角パイプを正確に切り出し、光硬化の接着剤を使ったのが決め手であった。
黄色のTrailer Trainはマスキングして床板はオイルステイン色だが、手前の2輌は、マスキング無しで塗った。本物は再塗装する時に、そうしているからである。どうせ積荷に当たって傷むところを、マスキングする価値はないからであろう。
例によってディカールはパリパリで、補強しないと貼れなかった。実を言うと黄色の貨車は未完成である。側面の stakepocket が取り付けてない。3Dプリントで形の良いものを作りたい。
2020年05月17日
続 貨車の塗装
この青いホッパ車は1986年に目黒で安く買った。Toby製のブラス製品で、落下破損品を買ったのだ。ところが、長手方向が派手に壊れていて少し縮んでいた。切り外して叩き伸ばし、どちらかと言うと作り直した方が早いという状態であった。ともかく、30年以上掛かって修復し、見られる形になったが、側面には軽く凹みがあって、これは直せなかった。この凹みを伊藤 剛氏がご覧になると、”Authentic!"とおっしゃったに違いない。
底の排出口あたりの出来が良くなく、いろいろな資料を見て作り替えたが、気に入らなかった。15年ほど前、テキサスの男が、Weaverの車輛の上廻りに、韓国で作らせた3-bayの下廻りを嵌め込むというアフターマーケットを作った。筆者も10輌分ほど購入し、その殆どはプラスティック車輛の改造に使ったが、2輌はこのブラス製品に使った。微妙に寸法が異なるので、かなり苦労して切り継ぎをしている。全部スクラッチから作るべきであった。おそらく半分以下の時間でできたであろう。
この青は80年代末にアメリカで買ったスプレイである。今でもあるRust-Oleumというブランドで、たまたま閉店セールで1本50セントで買ったものだ。黒、グレイ、銀とか黄色は大量に買って、引っ越し荷物で持ち帰った。一部は飛行機でも持ち帰った。そういう点では、非常にユルい時代であった。すべて使い尽くしたが、青だけはこの貨車に塗る以外、用途が無かったので、30年全く封を開けていなかった。ガスが抜けているのではないかと心配したが、問題なかった。中で顔料が沈殿していて、撹拌のガラス玉がまったく動かない。動くまでかなり激しく振動させる必要があった。さらに数分間振って見た。最初は透明な液しか出なかった。ありがたいことに、その後調子良く青い霧が出るようになった。これはラッカ・スプレイではない。エナメル・スプレイでねっとりした塗料が噴出する。垂直面でも垂れず塗りやすいが、HO以下の模型には使いにくいだろう。塗膜がやや厚めであり、ディテールが埋まる可能性があるからだ。しかし、この種の大きな面のある貨車には、非常に適する。このエナメル塗料は不器用な平均的アメリカ人でも、まず失敗しないようにしてあるのだろう。固まるのに数時間を要する。朝塗って夕方取り込めばよい。つるつるぴかぴかに仕上がる。当鉄道の黒いタンク車数十輌は、ほとんどこのスプレイで塗った。ディカールを貼るのが容易で助かった。もちろん、あとで艶を抑えてある。
この貨車のディカールも実在しないから、参考にはならない。とは言え、無いとは言えない。本物の編成を見ていると、剥がれた部分にあり合わせのディカール（本物でも同様のものがある）を貼っただけのものをよく見るからだ。否定の証明は難しい。 興味深い動画がある。たまに見る風景だが、ここまでのものは珍しい。
2019年10月05日
MKT covered Hopper
このホッパ車はずいぶん前に紹介した。長らく色を塗れなかった。塗料も用意し、ディカールはDr.Yが作ってくださったが、上面のrunning boardが無かったのだ。入手した時の歩み板は気に入らなかった。加熱したプラスティック板を型に押し付け、印象を付けたものを張り合わせて構成してあったが、高さがおかしかった。足の長さが足らない、しかも本数が少ない。なおかつそれが弱い材料で、壊れた状態であった。
この歩み板を自家製エッチングで作るつもりであったが、ある事情で断念した。それは近々、むすこたかなし氏が解説されるはずだ。大きな "breakthru" が必要だったが、それができなかったのだ。むすこたかなし氏は筆者の経緯説明を聞いて、すぐに解決策を開発された。思わず膝を打つ、簡単で素晴らしい工夫である。これはエッチングの手法に大きな進歩をもたらすであろう。化学屋として、誇りに思うことである。
さて、金属製歩み板の製作でひっかかって10年ほど遅れたが、T氏が紙をレーザで切り抜く方法を紹介され、それを作ってもらった。エポキシ樹脂を薄めて沁み込ませてある。薄めるのは灯油である。シンナーで薄めると含まれているエステルが反応して固まりにくくなる。足はブラスで作り始めたが、今回の3Dプリンタが使えると気付き、お願いした。足の高さは完全に揃う。
スーパーXで貼り付ければ、完成である。色はMKTグリーンを入手してあった。BNグリーンとは異なり、広葉樹の若葉の色である。MKTとは、Missouri-Kansas-Texas鉄道のことだ。
2019年06月28日
narrow gauge
これでF scaleは終了である。線路がかなりあるので、自宅の庭で試運転してみよう。耐候性がある材料なので、しばらく敷きっぱなしでも問題ないだろうが、犬が居るのでその点は心配だ。早く博物館レイアウトの完成に向けて傾注したい。
細かい作業ができない日が続いたので、貨車で、マスキングが要らない物を塗装をした。延べ20輌は塗ったはずだ。
その中に、これらのDenver and Rio Grande Westernの On3貨車群がある。ブラス製のかなり高価な車輛たちである。内２輌はパイオニアの製品だ。ハンダが廻っていないので、部品がぽろりと取れる。ひどいのは端梁が落下したことだ。全くと言ってよいほどハンダが付いていない。塗装前に念入りに調べて再ハンダ付けをした。こういう時は炭素棒は便利だ。磨き砂で磨いて、プライマを塗り、Floquilで塗った。Glazeをたくさん入れて、思い切り艶を出し、ディカールを貼りやすくする。 ディカールはあり合わせのものを切り刻んで貼った。正確かどうかは分からない。年代によって、標記位置が異なる。今まで殆ど注意して来なかった分野なので、資料探しも難しい。
土屋氏が、On3の線路も少しは敷いて欲しいと希望されたので、簡単なヤードと三角線を本線脇に作ろうと思う。貨車は数輌が未組である。Oスケールの標準軌車輛に比べるとあまりにも小さく、なかなか難しい。この種のキットには、見えもしない床下機器を完全につけることになっているのだ。簡略化したいが、ターンバックルだけは、付けねばならない。ブレーキ装置は、ある程度は付ける。
車輪の載せてある車輌は、クレーン車と組 (mate) になる。囲いは枕木を入れる場所だ。
カブースは韓国製で、細かく出来ているが、実感が湧かない。綺麗すぎる。あたかも写真のように細かいのだが、細部が怪しいのである。床板に上廻りを取り付けるネジが不良であるし、どちら向きにもはまる。ネジの位置を１本変えておけば、いつも特定の方向に向けて床板を留められる。ブレーキ装置は向きが決まっているのだ。あまりにも重く、軸受が良くないので、油を注しても動きが悪い。また車輪の踏面の精度が悪く、ゴロゴロと音がする。これを改良するのは難しい。
軽く砂埃を被せて終了。いずれ本格的にウェザリングをする日が来るだろう。
筆者はナロゥゲージをそれほど深く研究しているわけではないので、標準軌車輛との対比材料として考えているだけである。
細かい作業ができない日が続いたので、貨車で、マスキングが要らない物を塗装をした。延べ20輌は塗ったはずだ。
その中に、これらのDenver and Rio Grande Westernの On3貨車群がある。ブラス製のかなり高価な車輛たちである。内２輌はパイオニアの製品だ。ハンダが廻っていないので、部品がぽろりと取れる。ひどいのは端梁が落下したことだ。全くと言ってよいほどハンダが付いていない。塗装前に念入りに調べて再ハンダ付けをした。こういう時は炭素棒は便利だ。磨き砂で磨いて、プライマを塗り、Floquilで塗った。Glazeをたくさん入れて、思い切り艶を出し、ディカールを貼りやすくする。 ディカールはあり合わせのものを切り刻んで貼った。正確かどうかは分からない。年代によって、標記位置が異なる。今まで殆ど注意して来なかった分野なので、資料探しも難しい。土屋氏が、On3の線路も少しは敷いて欲しいと希望されたので、簡単なヤードと三角線を本線脇に作ろうと思う。貨車は数輌が未組である。Oスケールの標準軌車輛に比べるとあまりにも小さく、なかなか難しい。この種のキットには、見えもしない床下機器を完全につけることになっているのだ。簡略化したいが、ターンバックルだけは、付けねばならない。ブレーキ装置は、ある程度は付ける。
車輪の載せてある車輌は、クレーン車と組 (mate) になる。囲いは枕木を入れる場所だ。
カブースは韓国製で、細かく出来ているが、実感が湧かない。綺麗すぎる。あたかも写真のように細かいのだが、細部が怪しいのである。床板に上廻りを取り付けるネジが不良であるし、どちら向きにもはまる。ネジの位置を１本変えておけば、いつも特定の方向に向けて床板を留められる。ブレーキ装置は向きが決まっているのだ。あまりにも重く、軸受が良くないので、油を注しても動きが悪い。また車輪の踏面の精度が悪く、ゴロゴロと音がする。これを改良するのは難しい。軽く砂埃を被せて終了。いずれ本格的にウェザリングをする日が来るだろう。
筆者はナロゥゲージをそれほど深く研究しているわけではないので、標準軌車輛との対比材料として考えているだけである。
2019年06月22日
続 F scale
この木造ホッパ車は、部品数200以上のかなり面倒なキットを組んだものだ。鋳物部品もあるが、それらは精度の高い硬い鋳物である。活字合金のような気がする。ヤスリが良くかかるので具合が良い。すべての木材は正確に切り出されている。削らなくても必ず合うのが良い。斜めのかすがいも、ぴたりと納まるのには驚いた。こんな正確なキットを作る人が居るのだ。飛び出したハンドレイルも、手が当たりやすいところだけは、ブラスの鋳物である。よく気が付く人が作ったことが分かる。ブレーキ・リギングは活字金製のようだが、あまり実感的でないので、ブラスで作り替えることにした。その部分だけを除いて完成だ。これも金属部品だけを塗装して、全体にウェザリングを施すとできあがりだ。
ニューメキシコの Hartford という模型屋であった。2001年に土屋氏とシカゴに行ったときに、この模型屋に行きたいとのことで、地平線の見えるサンタ・フェ街道を 3日もかけて車で行った。遠かったけれども、楽しいドライヴであった。その時はRaton峠は通らなかった。そこでたくさん購入した物の一つである。この店は今は買い取られて、ユタ州に引っ越したようだ。
他にも flatcar、gondola、caboose などがある。大きなものなので、耐衝撃を考えた作り方をしないと、連結時に壊れてしまう。カブースは車内まで作る部品があった。資料がないから大変である。博物館の蔵書を調べてそれらしく作るしかない。これは土屋氏の製作だ。塗装は非常に実感的である。内装は筆者が作っている。2019年05月13日
Nationalの台車
Nationalの丸い穴のあいた台車は、現物を見たことがある。もう40年以上前だ。不思議な形をしていた。UPのタンク車だった。写真を撮らなかったので、もう見ることもない、とあきらめていたが、たまたま開いた本に写真があった。
早速台車を取り付けて、写真を撮った。筆者の鉄道にしては、珍しく番号は近い。これはChampの見本帳を参考にして貼ったので、そこそこに正しい範囲にあったということだ。このタンク車は 50 ft でやや長い。ドームの周辺はテクスチャが異なるのが、お分かりになるだろうか。滑落防止のために砂が撒いてあるのだ。
この貨車はアメリカに持って行ったことがある。皆興味があって、やり方を聞かれた。実は、艶出し塗装して、部分的に最大限の艶消し塗装をしただけである。
十分 anti-skid の感じがするそうだ。
この模型の台車にはバネを挿す穴が下から開いているので、不要な細いコイル・バネを差し込んでエポキシ樹脂を塗り、固めた。横からバネが見えるので、一瞬可動するのかと思ってしまう。バネは動かなくても本物を使うと効果があるという見本だ。
人間は決して目だけで物を見ているのではないという実例である。脳が働いて見ているので、錯視が起こるのである。
（お詫び）
一部の方から、台車部の詳細が、写真が黒くつぶれてわからないとご指摘を受けている。見え方はブラウザによるらしい。Google Chromeでは良く見えるそうであるが、暗いことは確かなので、撮り直して写真を入れ替えた。
2019年03月28日
大陸横断鉄道というよりは

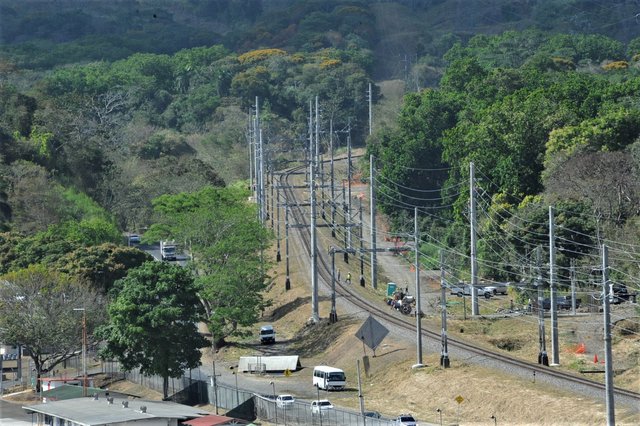

むしろ大洋連絡鉄道 inter-oceanic railroad と言った方が良いらしい。パナマ地峡を走る鉄道である。地峡は英語では isthmus という。(複数形はisthmi だったが、既に誰も使わない。)船内の案内映画で何回も音を聞いたが、筆者の思い込んでいた発音と一致せず、ピンと来なかった。thは読まないから発音は簡単だったのだ。７文字中５文字が子音という珍しい語である。子音が多いのはドイツ語やチェコ語にはよくあるが、英語には極めて珍しいパターンだ。喘息 asthma と同様、ギリシア語起源である。医学用語にはよくある。
歴史的には世界最初の大陸横断鉄道であって、勝海舟らも乗った。長さはせいぜい 80 km弱である。昔はPanama Rail Road PRRと言っていたが、最近はPanama Canal Railway Company PCRCと言うらしい。旅客列車は両端に機関車を付けたプッシュプルである。短い区間を往復するので、そうしているのだろう。
この鉄道は複線で、パナマ運河ができるまでは、世界で最も収益率の高い鉄道であったそうだ。これしかないので、とんでもない高額な運賃を取っていたのだ。通過貨物量も当時、世界最大であったという。今は単線である。
この鉄道は広軌であったはずだが、知らぬ間に標準軌化されていた。アメリカの鉄道会社が機関車、貨車を使いやすくするためだろう。旅客列車も走るが、コンテナを二段積みした貨物列車が走っている。長さは60輌程度が最大である。現在は単線である。いずれ複線電化が完成するだろう。
パナマ運河を巨大コンテナ船が通るのだから、船で運べば良い筈と思うのだが、実際には運河を通れない船もあるようで、鉄道の需要は大きい。輸入した２段積コンテナ貨車を使えば、運送コストが下がるのだろう。現在はKCS Kansas City Southern Railway によって運行されている。KCSはメキシコにかなりの路線を持っている。 ディーゼル電気機関車が走るのだが、一部は架線柱が立ち、電化を目指しているようだ。この地域は水力発電が容易なので、電化のメリットが大きいと判断したのだろう。
パナマ運河は長らく往復ニ線しかなかったが、新パナマ運河が平行してできたので、通行量は倍以上になったらしい。旧運河の幅は狭く、船の幅の広さは 32 mが最大であったが、新運河ではそれが49 m幅まで許される。しかも喫水が深くなったので、重い船も通れるようになった。
追記 インドの電化された線路をダブルスタックのコンテナ列車が走る動画がある。May.25，2019
2019年02月19日
LVM の Big John
この貨車はエポックメイキングなものである。100トン積みのアルミ製ホッパ車はこれが最初である。Southern鉄道の発注により1963年に作られた。これらの模型はLVMのキットから作られた。二つ入手したので、何の問題もなく組まれるはずであった。ところが、部材の精度が極端に悪く、ブロックが直方体ではなかったし、側面の板がひどく湾曲して、矯正の方法が無かった。
20年ほど、キットの箱の蓋を開け閉めしただけで、終わっていた。一念発起して新規に作ることにしたが、使った材料はハッチの蓋だけである。あとはフル・スクラッチだ。
１輌目は20年ほど前に完成した。車体全体を無垢の木製にした。よく乾燥した材木（デッキの材料のカナダ産イェローシーダ）を正確にスライド丸鋸で切って作った。側面は航空べニアであり、連結部近辺はブラス製である。塗装してすぐ完成した（写真左）。その後多少のウェザリングを施したが、この写真では判らない。
よくできたと思ったが、無垢は重過ぎた。2輌目も削ってあったが捨てて、中空の箱にした。と言っても10 mm厚の板を組んだ箱である。これはさらに20年掛かって完成した。今回は台車まで塗った。優れたプライマであるミッチャクロンがあるからできることである。いずれ1輌目の台車も塗ることになる。
このような製作の場合、キット組みになるのか、スクラッチ・ビルトになるのかよく分からない。使ったのは図面とハッチの鋳物である。
ディカールはもう一組持っているので、いずれブラスで作ってみよう。それほど難しいものではない。最近は3Dプリンタがあるので、細かい部品は作れるからだ。構造体さえできれば、わけなく完成まで持って行ける。
2019年02月17日
続々 神戸の行事
ピギィバックは3種持って行った。本当は 89 ftを7輌持って行きたかったところだが、持って行く入れ物に余裕がなかった。
これは1960年ころ、UPが小口配送をしていた時のものだろう。 トレーラは 24 ft（7.2 m強）である。この模型は硬質ウレタンの鋳物だ。塗装は大変苦労したが、つるつるに仕上がった。あたかもブリキのおもちゃのようである。しかし、この種の材質の模型は、50年も経つと形が無くなっている可能性もある。それだけが残念である。
この flatcar も、53ftである。
89 ftの車には40 ftのトレーラを2台積んだ。J.B.Huntのロゴが鮮やかだった。
Autorack 自動車を3段積む貨車を塗った。こんなに透け透けでも塗料はたくさん要る。意外と表面積が大きな車体なのである。1,2段目に車を積むのは非常に難しい。載せてある車は故植松宏嘉氏の愛車のジャガー2台と、1939年Hispano Suizaである。こんな高価な車を裸で運ぶわけはないが、縮尺が正しい車は手に入りにくいのだ。
このUP塗装のものは珍しい。写真が載っている本を探し当てたので、それを参考にした。
これは1960年ころ、UPが小口配送をしていた時のものだろう。 トレーラは 24 ft（7.2 m強）である。この模型は硬質ウレタンの鋳物だ。塗装は大変苦労したが、つるつるに仕上がった。あたかもブリキのおもちゃのようである。しかし、この種の材質の模型は、50年も経つと形が無くなっている可能性もある。それだけが残念である。この flatcar も、53ftである。
89 ftの車には40 ftのトレーラを2台積んだ。J.B.Huntのロゴが鮮やかだった。
Autorack 自動車を3段積む貨車を塗った。こんなに透け透けでも塗料はたくさん要る。意外と表面積が大きな車体なのである。1,2段目に車を積むのは非常に難しい。載せてある車は故植松宏嘉氏の愛車のジャガー2台と、1939年Hispano Suizaである。こんな高価な車を裸で運ぶわけはないが、縮尺が正しい車は手に入りにくいのだ。このUP塗装のものは珍しい。写真が載っている本を探し当てたので、それを参考にした。
2019年02月15日
続 神戸の行事
ventilated car 通風車も完成したので持って行った。ガラリのところの仕上げは、皆さんご興味があり、手に取って見て戴いた。3Dプリンタの威力をしみじみと感じたようだ。手作業では、まずできない仕事だからだ。フライスを使って等間隔、等しい深さに溝を掘って丸線を浅く入れるというアイデアは、納得できるそうである。深さが綺麗に揃っているので評判が良かった。ウェザリングはこの程度で良いそうで、やり過ぎではないそうだ。積荷がないので、ベアリング玉をスイカ塗装にして入れると良い、とのアイデアを戴いた。
3Dプリンタの話題は尽きない。N氏からは、仕事上の様々な事例を教えて戴いた。ナイロンは湿気に弱いそうである。濡れると強度がかなり落ちるということで、強度試験は濡らして行うと良いそうだ。
depressed center flatcar は少し積荷を工夫していった。放熱器をスキッドに載せ、木の板を挟んで積み上げた。あとはワイヤで張力を与えるようにするだけである。ワイヤは turn buckle で締め上げるようだ。
これは 48 ft （14.4 m）のトレーラを運ぶ貨車だ。日本にはない長さである。この時期は、様々な大きさのトレーラが出て来た時期で、53 ftの貨車を使っている。様々なタイプの貨車が設計され、一つの貨車に積むことをやめ、二つの貨車にまたがった積み方をするもの（貨車2輌にトレーラ3輌を積む）すら現れた。そうすると分岐などで車体が折れ曲がると、タイヤは多少スリップする必要があった。ブレーキは掛かっているが、無事に通過していたようだ。2019年02月13日
神戸の行事
9日に神戸で行われた行事に参加した。都合20輌強を持って行った。どれも塗料が完全に固まっていず、臭いがプンプンする状態だった。筆者はエナメル系塗料を使う。触っても良いが、完全には固まっていない状態は1週間ほど続くのだ。酸素と結合して固まるので、時間が掛るのである。
古い貨車も用意した。この gondola 無蓋車は木製キットを組んだものだ。古いキットで、寸法が合わず大変苦労した。ソフトメタルの鋳物パーツも出来が良くなく、自作したものと取り替えているところがある。古い carcyclopedia を見て、ごく適当に作ったが、長い時間が掛った。足掛け20年以上かかっているが、ここで完成しておかないと出来そうもなかったので、思い切って完成させた。
できたものがあまりにも綺麗で、そのままでは、人に見せるのが恥ずかしかった。適当に汚さねばならない。フロクイルのDust（埃）というのがあって、これは実に良い。もう売っていない。ストックは少なく、先行きが不安だ。
多少ぶれていたので、まともな写真と取り替えた。ホッパを塗ることになっていたが、シカゴ近辺のものはたくさんある。当鉄道にはUP塗装が少ないことが分かったので、この色に塗った。ディカールはありあわせである。これも適当に汚した。車輪の外は車体色あるいは指定色（たいていは油でべとべと）、内側はさび色である。これは当鉄道のすべての車輛について、実行していることである。
古い貨車も用意した。この gondola 無蓋車は木製キットを組んだものだ。古いキットで、寸法が合わず大変苦労した。ソフトメタルの鋳物パーツも出来が良くなく、自作したものと取り替えているところがある。古い carcyclopedia を見て、ごく適当に作ったが、長い時間が掛った。足掛け20年以上かかっているが、ここで完成しておかないと出来そうもなかったので、思い切って完成させた。できたものがあまりにも綺麗で、そのままでは、人に見せるのが恥ずかしかった。適当に汚さねばならない。フロクイルのDust（埃）というのがあって、これは実に良い。もう売っていない。ストックは少なく、先行きが不安だ。
多少ぶれていたので、まともな写真と取り替えた。ホッパを塗ることになっていたが、シカゴ近辺のものはたくさんある。当鉄道にはUP塗装が少ないことが分かったので、この色に塗った。ディカールはありあわせである。これも適当に汚した。車輪の外は車体色あるいは指定色（たいていは油でべとべと）、内側はさび色である。これは当鉄道のすべての車輛について、実行していることである。2019年02月11日
家畜車を塗る
cattle car 家畜車を塗った。UP色はこれで13輌になった。もう十分である。プラスティック製が2輌、ブラス製が4輌、木製が7輌である。13というのは昔見たこの種の貨物列車が13輌だったからだ。それは1970年代前半のことである。UPの支線でGP9が牽いていた。カブースは側面にドアがあった。Droverが乗っていたのだ。ドローヴァとは、家畜の世話をする人である。この程度の輌数しか世話できないだろう。コンソリがある。これが走っているのを見たわけではないが、これに牽かせると似合う貨物列車だと思う。側線に留置しておける長さである。カブースをスクラッチから作り、コンソリを塗って完成させるのが今年の目標だ。
木製の貨車は素晴らしい。組むのにかなりの手間がかかる。エポキシ接着剤もたくさん要る。塗装は下塗りが大変である。塗料が浸み込むので、サーフェサを浸み込ませて固めて置く。ある程度研いで、中塗りをし、上塗りという手順だ。ブラス製は塗装が楽であるが、金属製の家畜車は良くない。木板の部分を薄い材料で作るので、実感がないのだ。さりとて厚くすると重くて持てないだろうし、シアで切ると切り口がダレる。
妻と屋根は渋い銀に塗り、赤い文字のディカールを貼る。このディカールもDr.Yに作って戴いたものだ。Champ のディカールはもう手に入らないのだ。
筆者としては、もう家畜車を作ることは無いだろうと思う。木製キットを組むのは大変で、もうやりたくないというのが本音だ。
2019年02月09日
貨車の積荷
flatcarには何か積まないと、妙だ。ジャンク箱に車輪を積む cradle があった。ソフトメタルの怪しい鋳物である。クレイドルは「ゆりかご」であるが、ここでは車輪を載せる。積み下ろしをしていると塗装が剥げるので、下塗りを念入りに施した。ミッチャクロンは効果絶大である。2Lの缶入りを買ってきたので、惜しまず使える。O scaleの車輪を積むことにした。あっという間に完成だ。積荷はジャンクの怪しい韓国製の車輪を載せたのだが、フランジの形が気になって、結局のところ、Low-Dを載せている。この写真では、手前から、NWSL、 Low-D、韓国製の順である。積載量から考えると、車輪は2段、3段に積むべきだろう。
depressed center flatcarという貨車がある。1950年代のModel RailroaderにHOのこの貨車を作る方法として、アクリルガラスを切り、木型に挟んでオヴンで加熱して塑性変形させる、という方法が紹介されていた。O scaleでもやってみたが、あまり芳しい出来ではなかった。All-Nationという模型屋は、アルミ鋳物を売っていた。価格は＄9.99であった。出来が悪く、当時としては高いと感じ、買わなかった。昨年、O scaleのショウでジャンクで＄9で買った。50年経つと1割引だ。出来が悪い鋳物で鬆（す）があった。
パテで埋めて研いだが、感心しない。積荷で隠せばよいと気付き、HOの変圧器キットを組んだ。碍子その他は捨て、運送時の姿に作り替えた。時々、この変圧器キットを組んで、碍子付きで運んでいる模型を見るが、ありえないことである。振動で碍子が折れるだろう。この写真を見て、番号を貼り忘れたことに気が付いた。
skidを組んで載せた。スキッドはパレットとは異なる。使い捨ての木の台のことのようである。家を建てる時に古い煉瓦を数トン輸入したが、スキッドに載せて来た。スキッドは壊して薪にした。
冷却装置は外して積む必要がある。その木枠はまだ作っていない。仮にパレットに載せた。この冷却装置を付けたまま、積載した模型を見ることが多いが、ありえない。壊れてしまう。
筆者が中学生のころ、郊外にかなり大きな変電所ができ、大型の変圧器が多数運ばれていくのを、毎日観察していた。たくさんの車輪を持つシキが使われ、それを運ぶ巨大なトレーラもよく見た。狭い道をうまく通り抜けて、運んでいった。
2019年02月07日
貨車を塗る
博物館の工事は少しずつ進捗している。今信号機を作っているところだ。今月中に配線までこぎつけたい。
2月9日から神戸で行事があるので、何か新作を持って来いという話があった。未塗装の完成品が40輌ほどあるので、出来れば全部塗ってやろうと準備をした。
工程表では完成できるはずであったが、天候不順や突発的な事件があって6割程度の完成になった。急に雪が降って、軒先で乾かしていたものが凍結してしまったこともある。
いずれも貨車で、今回は積荷を考えることが多かった。たかが積荷とは言え、調べると奥が深く、ある程度は見切り発車した。
トレーラのキットをある程度の数、安く仕入れてあった。組んで形になってから10年以上経つ。手を入れて塗装すれば、立派なものになる。問題は後ろのドアのあたりの工作だ。木製キットだから、細かい造作は接着剤のイモ付けではいずれ壊れる。現に、30年前に組んだものは全て外れてしまっている。
一念発起して、ドアの部分は薄いブラス製とし、細いワイヤをハンダ付けした。面倒な工作であった。数が多く、相手が木製で寸法が微妙に異なる。修正してきちんとはめるようにして合印を付けた。エポキシ接着剤で貼り付け、下塗りした。
トレーラは概してアルミ地肌の外装が多く、残りは大半が白だ。白の中ではこのJ.B.Huntが好きで、これを多数作った。ディカールは多少用意してあったが足らないので、Dr.Yに複製をお願いした。側面が滑面のもあるので、それは自作するつもりだ。トレーラはタイヤさえ手に入れば、いくらでもできる筈である。
Piggybackという言葉は、日本語で言う「おんぶ」だ。決して小豚の背中ではない。ピギーパックという発音、綴りを見ることが多いが、間違いである。
2月9日から神戸で行事があるので、何か新作を持って来いという話があった。未塗装の完成品が40輌ほどあるので、出来れば全部塗ってやろうと準備をした。
工程表では完成できるはずであったが、天候不順や突発的な事件があって6割程度の完成になった。急に雪が降って、軒先で乾かしていたものが凍結してしまったこともある。いずれも貨車で、今回は積荷を考えることが多かった。たかが積荷とは言え、調べると奥が深く、ある程度は見切り発車した。
トレーラのキットをある程度の数、安く仕入れてあった。組んで形になってから10年以上経つ。手を入れて塗装すれば、立派なものになる。問題は後ろのドアのあたりの工作だ。木製キットだから、細かい造作は接着剤のイモ付けではいずれ壊れる。現に、30年前に組んだものは全て外れてしまっている。
一念発起して、ドアの部分は薄いブラス製とし、細いワイヤをハンダ付けした。面倒な工作であった。数が多く、相手が木製で寸法が微妙に異なる。修正してきちんとはめるようにして合印を付けた。エポキシ接着剤で貼り付け、下塗りした。
トレーラは概してアルミ地肌の外装が多く、残りは大半が白だ。白の中ではこのJ.B.Huntが好きで、これを多数作った。ディカールは多少用意してあったが足らないので、Dr.Yに複製をお願いした。側面が滑面のもあるので、それは自作するつもりだ。トレーラはタイヤさえ手に入れば、いくらでもできる筈である。Piggybackという言葉は、日本語で言う「おんぶ」だ。決して小豚の背中ではない。ピギーパックという発音、綴りを見ることが多いが、間違いである。
2018年12月13日
covered hopper cars
最初に住んでいたところがUP沿線であったことも大きな要因だが、このカヴァード・ホッパが好きである。一体何輌あるのか数えたことは無いが、おそらく80輌以上あるだろう。ブラス製、木製、プラスティック製の混合である。博物館が開業したら、すべての roster（在籍表）を作らねばならない。
先回の大捜索で、ブラス製とエポキシ鋳物製がいくつか発掘された。その話をすると、友人が、
「dda40xさんのところには埋蔵金がありそうだね。」
と冷やかす。確かに、もうないと思っていても、再調査で数輌ずつ発掘される。
ブラスの定尺板の使い掛けもかなり出てきた。何枚か買ってきて一部を使い、それをどこかにしまって、忘れるのだ。戸棚の後ろの隙間から3枚も出て来たのには、さすがに驚いた。埋蔵金属は、確かにある。
さて、発掘されたホッパは時代がやや古い。1960年代の車輛だ。それらは、Locomotive Workshopの半製品、破損品である。アメリカで安く買ったものばかりである。
Car Cyclopediaを見ても見つからないタイプもある。そうなると、ごく適当にごまかして作るしかない。塗装して編成に紛れ込ませれば、誰も気が付かないものだ。手持ちのディカールの使える形にまとめてしまおう。
塗装するだけの生地完成の状態になったものが40輌ほどある。1日に10輌は塗れないので、かなりの日時を要する。これから天気が良い日を選んで、順に塗っていきたい。
先回の大捜索で、ブラス製とエポキシ鋳物製がいくつか発掘された。その話をすると、友人が、
「dda40xさんのところには埋蔵金がありそうだね。」
と冷やかす。確かに、もうないと思っていても、再調査で数輌ずつ発掘される。
ブラスの定尺板の使い掛けもかなり出てきた。何枚か買ってきて一部を使い、それをどこかにしまって、忘れるのだ。戸棚の後ろの隙間から3枚も出て来たのには、さすがに驚いた。埋蔵金属は、確かにある。
さて、発掘されたホッパは時代がやや古い。1960年代の車輛だ。それらは、Locomotive Workshopの半製品、破損品である。アメリカで安く買ったものばかりである。
Car Cyclopediaを見ても見つからないタイプもある。そうなると、ごく適当にごまかして作るしかない。塗装して編成に紛れ込ませれば、誰も気が付かないものだ。手持ちのディカールの使える形にまとめてしまおう。
塗装するだけの生地完成の状態になったものが40輌ほどある。1日に10輌は塗れないので、かなりの日時を要する。これから天気が良い日を選んで、順に塗っていきたい。
2018年12月07日
続 watermelon car
通風扉（ventilation door) を作らねばならない。それらしく作るだけだが、部品数が多く大変である。なるべく簡単に作る工夫をした。
まずｔ0.6 快削ブラス板を固定して、Φ0.5のエンドミルで溝を掘った。間隔はインチサイズだから、DRO表示をインチに切替えて削った。こういうことは楽になったと思う。それを短冊に切り、型紙の上に並べる。
Φ0.5のリン青銅線を入れるのだから、深さを0.25 mmにするのが普通なのだが、経験上浅くする。0.20 mmである。こうすると二枚合わせた時、底衝きしているのである。板は多少は反っているので、厚さ方向に一定の深さに削れる訳ではないのだ。線が中で踊るよりも、底衝きしていた方が揃って見える、というのが筆者の見解である。
手前側の一枚にリン青銅線をコテでハンダ付けする。ハンダは多めにする。この写真はそれを表から見たところである。そしてフラックスを薄く塗った二枚目を重ね、炭素棒の太いピンセットでつまんで通電すると、1秒で完了である。冷えるまでそのまま3秒ほど待つ。
最初のハンダ付けで、線の配置が多少ばらついても、重ねて挟むと、有無を言わさず揃った位置に落ち着く。隙間にはハンダが埋まる。
針金が留まったら、横桟の端を仕上げて縦桟を付ける。ハンダ付けはアッという間に終わる。あとはラッチとか小さな金具を付ければ、塗装への準備が整う。
塗装後にドアをはめて、下のレールに外れ留めを接着すれば完成だ。
まずｔ0.6 快削ブラス板を固定して、Φ0.5のエンドミルで溝を掘った。間隔はインチサイズだから、DRO表示をインチに切替えて削った。こういうことは楽になったと思う。それを短冊に切り、型紙の上に並べる。
Φ0.5のリン青銅線を入れるのだから、深さを0.25 mmにするのが普通なのだが、経験上浅くする。0.20 mmである。こうすると二枚合わせた時、底衝きしているのである。板は多少は反っているので、厚さ方向に一定の深さに削れる訳ではないのだ。線が中で踊るよりも、底衝きしていた方が揃って見える、というのが筆者の見解である。
手前側の一枚にリン青銅線をコテでハンダ付けする。ハンダは多めにする。この写真はそれを表から見たところである。そしてフラックスを薄く塗った二枚目を重ね、炭素棒の太いピンセットでつまんで通電すると、1秒で完了である。冷えるまでそのまま3秒ほど待つ。最初のハンダ付けで、線の配置が多少ばらついても、重ねて挟むと、有無を言わさず揃った位置に落ち着く。隙間にはハンダが埋まる。
針金が留まったら、横桟の端を仕上げて縦桟を付ける。ハンダ付けはアッという間に終わる。あとはラッチとか小さな金具を付ければ、塗装への準備が整う。塗装後にドアをはめて、下のレールに外れ留めを接着すれば完成だ。
2018年11月29日
watermelon car
ウォータメロンとはスイカのことである。スイカを出荷する時に用いた専用貨車がある。友人の Bill が、「これはOスケールで最も珍しい貨車だぞ。この模型は他に持っている人を見たことが無いんだ。」
と自慢したので、いつもそれを探していた。5年目くらいに e-bay でキットを見つけた。接戦で勝ったが、少々高かった。
箱の蓋を開けて驚いたことに、それは All-Nation による再生産品であった。オリジナルの良さがなく、ディカールはプリンタで印刷したものが入っていた。図面は不正確で（それはオリジナルと同じ）あったが、材料は直角に切れていた。この程度のものなら、スクラッチから作っても大した手間ではなかった。多分ブラスで作ったろう。
ある程度の形までは出来たが、妻面の通風窓をどうやって作るかが問題だった。様々な方法を考えた。伊藤剛氏の手法で斜めの部分を揃えて作ることも考えたが、あまりにも大変で、そのまま10年以上、棚の上で昼寝をしていた。添付された図面の寸法はいい加減で、その通り作るとおかしなものになっただろう。通風窓の大きさが小さかったのだ。
先日 3D プリンタの話が出たので、ついでにこれもお願いした。できて来たものは、実物通りのフランジが付き、完璧なものであった。これは高精細のアクリル製である。斜めのシャッタ板はS字断面を持っているので、それを滑り込ませ、エポキシで固めた。妻板の孔を拡大し、取り付けた。サイズは１辺が15 mm弱だ。黒いのは側面をダイヤモンドヤスリで磨った時の粉である。
これらの角度から見ると、なかなか素晴らしい。小さなものなので、寸法を揃えて手で作るのは難しい。こういうものこそ3Dプリンタの効果が出る。ここまで来ればできたも同然で、後は通風扉である。風通しの良い格子になっているので、細い線を正確にそろえて張る必要がある。機械加工で作れば自然に揃うだろう。0.5 mmのエンドミルで溝を彫り込めばよいのだ。
扉は密閉扉と通風扉とが選べるようになっている。即ちレイルは開口部の左右に伸びていて、２枚の扉が動く。この貨車は、輌数が少ないのに、ヴァリエィションが多いようだ。どの写真を見ても形が違う。
2018年11月13日
続 Ambroidの木製キット
Ambroidのキットは、このような繊細なセクションをもつ部材からなる。細いアングル、チャネル、Iビーム、Zセクションなどが入っている。右から５番目はTセクションであるが、倒れている。申し訳ない。このような細い部材を作るノウハウがあったのだろう。bass wood（シナノキの一種）をよく切れる回転刃物で削り出すのだ。細いものは厚みが 0.5 mmに満たないものもある。型材以外に平角材があるが、その厚さたるや 0.4 mm以下のものもある。
木材であるから繊維の向きには割れやすい。開封したらすぐにラッカ・サーフェサを塗って固めてしまう。こうすることによって、安全に作業できる。切るのは薄刃のカッタ・ナイフである。新しい刃を使うのがコツだ。チャネルなどを切る時は、凹みに合わせた木材を噛ませて切ると、割れない。
スティール・ウルを使って、下塗り材のザラつきを落とす。部品を接着してから、再度サーフェサを塗り、研ぎ上げる。最低２回、出来れば５回塗ると金属と見間違えるようになる。チャネルの溝の中は細いヤスリで磨く。
先回の写真で側面パネルについているリブは、厚みが 0.5 mm以下である。非常に繊細であって、完成時に細密感を際立たせる部分である。
床の構造は車種によって異なるが、この写真のタイプはよくある。薄板を嵌め込む溝を床板に切ってあり、それが連結器取付け板となる。非常によくできている。この写真は裏から見ている。ボルスタは、線路方向に”目”がある。長いものをルータで削り出して、それを10 mmほどに切ってある。これも非常に良い形をしている。
どこで読んだのか忘れたが、「割れやすいからこの構造は良くない。」と断定する記述があった。決して悪くない。その人は割った経験があるのだろうか。筆者は100輌以上作ってきたが、１輌たりとも割れたことは無い。床板に貼る前に孔をあけてネジ込めば、割れるかもしれない。それはあまりにもマヌケなやり方である。床板に完全に接着してから、ネジを締めるのが常識というものだ。経験の足らない人が、思い込みで良いものをけなすのは、悲しいことである。
HOとOのキットは互いに相似形である。Oは1000、HOは5000の生産が通例である。このようなキットは、生産されていないようだ。機械、ノウハウが消えてしまうのはもったいない。
2018年11月11日
Ambroid の木製キット
アムブロイドは1960年代からこの種のキットを出している。HO も出ているが、Oゲージの模型の方が出来が良い。その違いはサイズから来るもので、HOの設計が拙いわけではない。木材にはある程度の粗さがあるので、HOではその粗さが相対的に大きく、消しにくいからである。
1980年代はこんな箱であった。1ロット1000箱ぐらいの製造である。精密に加工された木材が入っている。細かい部品はソフトメタルである。接着は当然 Ambroid Cement を使うのだが、かなり良く付く。水性ボンドを使うと木材が反る。エポキシはその点、問題がない。
airslide hopper の蓋を開けたところである。原寸大の図面とディカールが入っている。
最初は骨組みからである。この部分は木の板を正確に切ってあるから、直角ジグで正確に貼り付ける。その後は徐々に材料を切りながら、組んでいく。木製部品は、予めラッカ・サーフェサを塗って研いでおく。金属部品はバリを取り、そのまま付けられるか、確認する。全体の質量がいくつになるかを調べ、計算して補重する量を決める。この車種なら80 g位だ。
鉛を秤量して錘を作る。内部に取り付ける時には、ショックで外れないように押さえを作って、エポキシ接着剤で留める。場合によっては、鉄骨の切れ端を入れることもある。
これは骨組みを示したものである。床板は幅の広い、浅い溝が切ってあって、薄い板をそこに嵌めると連結器が付く部分ができる。薄いと弱いので、部分的にブラス板に取り換えても良い。
エポキシ接着剤を使って作り始めると、大体2週間かかる。固まるのに一晩掛かるからである。この種のキットはブラス製とは違って、ずっと連続して作ることができないことを承知していなければならない。だから、複数を同時に作ると効率が良いわけだ。
1980年代はこんな箱であった。1ロット1000箱ぐらいの製造である。精密に加工された木材が入っている。細かい部品はソフトメタルである。接着は当然 Ambroid Cement を使うのだが、かなり良く付く。水性ボンドを使うと木材が反る。エポキシはその点、問題がない。
airslide hopper の蓋を開けたところである。原寸大の図面とディカールが入っている。最初は骨組みからである。この部分は木の板を正確に切ってあるから、直角ジグで正確に貼り付ける。その後は徐々に材料を切りながら、組んでいく。木製部品は、予めラッカ・サーフェサを塗って研いでおく。金属部品はバリを取り、そのまま付けられるか、確認する。全体の質量がいくつになるかを調べ、計算して補重する量を決める。この車種なら80 g位だ。
鉛を秤量して錘を作る。内部に取り付ける時には、ショックで外れないように押さえを作って、エポキシ接着剤で留める。場合によっては、鉄骨の切れ端を入れることもある。
これは骨組みを示したものである。床板は幅の広い、浅い溝が切ってあって、薄い板をそこに嵌めると連結器が付く部分ができる。薄いと弱いので、部分的にブラス板に取り換えても良い。エポキシ接着剤を使って作り始めると、大体2週間かかる。固まるのに一晩掛かるからである。この種のキットはブラス製とは違って、ずっと連続して作ることができないことを承知していなければならない。だから、複数を同時に作ると効率が良いわけだ。
2018年11月09日
red cabooses
”Red Caboose” と書くと、どこかの模型屋の商号である。あるいはカブースを改造してホテルにしているところもある。
これらはQuality Craftのキット（Bob Weaver氏の設計）から組んだものである。何とも言えない雰囲気があり、筆者の好きな車輌群だ。カブースは木製のものが良い。スティール製は味気ない。問題は台車である。ぴったりのものが見つからない。既存のコイルバネのものでごまかしている。
Erieのカブースは筆者の最初の作品である。多分1975年製だろう。ちょうど事故車のErie の Heavy Pacific K5aを手に入れた直後だ。機関車は、徹底的に作り替えてよく走るようにしたが、まだその時は客車がなかった。仕方がないので短い貨物列車を牽かせて遊んだが、カブースを必要とした。このキットが入手できた時は嬉しかった。Ambroid Cementで組み立ててある。塗装はフロクイルだ。
B&O I-5タイプは、その10年後くらいにEM-1を入手した時に作った。台車には困った。合うものがないのだ。ごく適当にAndrewsを付けているが、誰からも指摘を受けていない。いずれ正しいカブース用のリーフ・スプリング台車に取り替える。
写真を見て手摺に白を入れた。黄色のものが多い。 ウェザリングしていないので、赤が鮮やかだ。
これらはQuality Craftのキット（Bob Weaver氏の設計）から組んだものである。何とも言えない雰囲気があり、筆者の好きな車輌群だ。カブースは木製のものが良い。スティール製は味気ない。問題は台車である。ぴったりのものが見つからない。既存のコイルバネのものでごまかしている。
Erieのカブースは筆者の最初の作品である。多分1975年製だろう。ちょうど事故車のErie の Heavy Pacific K5aを手に入れた直後だ。機関車は、徹底的に作り替えてよく走るようにしたが、まだその時は客車がなかった。仕方がないので短い貨物列車を牽かせて遊んだが、カブースを必要とした。このキットが入手できた時は嬉しかった。Ambroid Cementで組み立ててある。塗装はフロクイルだ。
B&O I-5タイプは、その10年後くらいにEM-1を入手した時に作った。台車には困った。合うものがないのだ。ごく適当にAndrewsを付けているが、誰からも指摘を受けていない。いずれ正しいカブース用のリーフ・スプリング台車に取り替える。写真を見て手摺に白を入れた。黄色のものが多い。 ウェザリングしていないので、赤が鮮やかだ。
2018年11月07日
続 all-door boxcar by Thrall
先回の写真の内、三つ目の車輛は、ドアを片方に寄せて荷役作業をしている時を表している。ドアが重なる様子を作った。この種の車輛は全スパンに亘って屋根の支えがない。即ち、屋根の剛性を確保するためにかなり努力している。H型断面の鋼材を入れて見たり、Iビームを付けたりしている。筆者がたまたま見たものには、トラスが入っていた。きっと他の構造もあるだろう。
開いているドアは空中に浮いているので、ブラス板で作った。かなり重い。ドアを開けたまま走ることは禁止されているので、これは走らないディスプレイ・モデルである。連結器もケィディではない。
積み荷は、レーザで切った物を売っていたので、貼り合わせて作った。ランダムに積んだ様子を表している。実際にこのようなバラ積みも見た。実は筆者の住宅はキットの状態でアメリカから買ったが、その工場の側線には、この貨車がたくさんあった。
あれから30年以上経つ。この種の貨車は急速にその地位を失い、現在では博物館でしか見られない。積込みの方式が変化したのだ。今はセンタビーム・フラットカーを使う。これはドアがないので荷役作業が楽である。たった一人で積み込みができる。積み荷には簡単な雨よけが付いていて、車内に入れる必要がなくなったのである。
