2023年10月18日

Climaxの食違い交差軸受

 F氏から工作の途中の写真をいくつか送って戴いた。

Climax shaft (4) 食違い交差の軸受である。同じ寸法になるように工夫して機械加工している。こういう場合のジグの設計は経験が要る。どうすれば最も簡単で、しかも正確にできるか、を考えねばならない。F氏はいつも巧妙・簡潔な発想で解決している。見習いたい。

Climax shaft (3) 切り込み量を測定している。この種の測定具は使い方次第で大きな威力を発揮する。

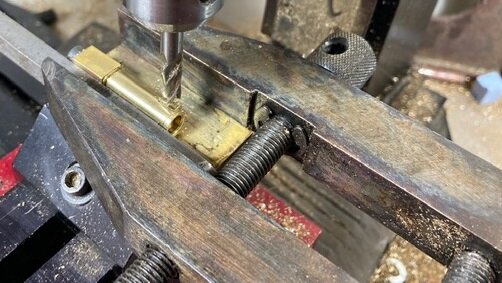

Climax shaft (1) この万力は2つのネジで締めるので、アゴの端であっても平行に締める事ができる。これは木製の万力でも同じことである。



Climax shaft (2) できたものを並べたところだ。これをハンダ付け用のジグの上で組む。硬いハンダを使うので壊れることはない。

 フライス作業は楽しいが、頭を使う仕事だ。
