2019年11月

2019年11月29日

快削材のパイプ

 ブラスの材料の話である。たいていのブラス製パイプは快削でない。主動輪のクランクピンにボールベアリングを入れる時にハウジングを作らねばならなかったが、その材は快削でないと無理である。
 35年前にUPの4-8-4 2輌を作った時は、S45Cで作った。明らかに過剰品質である。リーマを通して、つるつるに仕上げて嵌めた。油がいつも注してあるので錆びることはない。
 今回は砲金で作った。たまたま切れ端があったからで、快削ブラスでも良かった。ぴったりの寸法のブラスのパイプもあったが、旋盤には掛からないので諦めた。食い込むからリーマを通せないのだ。

 今回、材料置き場を丹念に探すと、40年以上前にアメリカで買ったブラスパイプが出て来た。11/32、13/32、15/32インチの滑り込みの三兄弟である。試しに糸鋸で試し切りをするとサクサクと切れる。

turning smokestack 煙突を作らねばならなかった。きちんと寸法の出ているものを4本作るのはなかなか難しいから、これは有難かった。快削丸棒から中グリして作るつもりだったから、大幅な材料と手間の節約である。
 外径13/32インチ(10.31 mm)が希望寸法に極めて近いのでこれを使った。チャックでは潰れるので、ERコレットで掴んで廻した。切粉がカンナ屑のようにシュルシュルと出て、見事であった。

 この小型卓上旋盤はまだDRO化されていないので、ハンドルを廻し、ダイヤルの目盛を数えて廻した。久しぶりのことだ。4個は全く同じ長さに無事作成でき、台座にハンダ付けして完成に近づいた。さて何を作っているのだろうか。正解者は今のところお一人である。


2019年11月27日

遠藤機械製切断機の回転軸を削る

turning shaft 5/8インチ(15.87 mm)かと思っていたら 16 mm径であったという現物を預かった。
 筆者の自宅の旋盤は 3/4インチ(19.05 mm)まで通せる貫通穴があるので、簡単に銜えられる。今回は、心が出ていなくても全く問題にならないが、一応心出しをして削った。Set-Tru Chuck は便利である。ブラスの旋削作業をしているので、切り粉を掃除すべきなのだが、今回はごく微量の切り粉しか出ないから磁石で取り除ける。

 やはりSS(軟鋼)は削りにくい。軟鋼は、快削でないブラスのようなもので、切り粉が刃物にまつわりつく。ワークが綺麗に見えない。削ってもざらついて面白くない。これがS45Cなら、硬いがかなり削りやすい材料なのだ。
 快削鋼はとても素晴らしい削り味だが、こういう用途には向かない。ねじ切れる可能性がある。

 他の購入者は無事交換できたと信じたい。折れたら交換する、という方も居るが、それでは意味がないのではないだろうか。折れたら大けがをする可能性が高いのだ。テイブルが付いていると、余計危ないことになる。

 ところで、鋼材屋で聞いた話によれば、我が国ではインチ材が珍しくなった。あることにはあるが、直ぐには揃わないらしい。SS(軟鋼)はよいが、S45Cの材の切り売りは勘弁してくれ、とのこと。買うなら定尺物(4 m)を買ってくれということだ。1万円ほどの価格だ。440 mmにしても、8本しか取れないだろう。刃の厚みもあるからだ。希望者が8台分あれば発注する。


2019年11月25日

シリンダブロックの構造

Mr.Sofue's cylinder block 先日steam chestの話題を出したが、どなたからも応答がなかった。少々難しすぎる問題だったようだ。
 答はさておき、現物を見た人が非常に驚いていたので、その写真をお見せする。

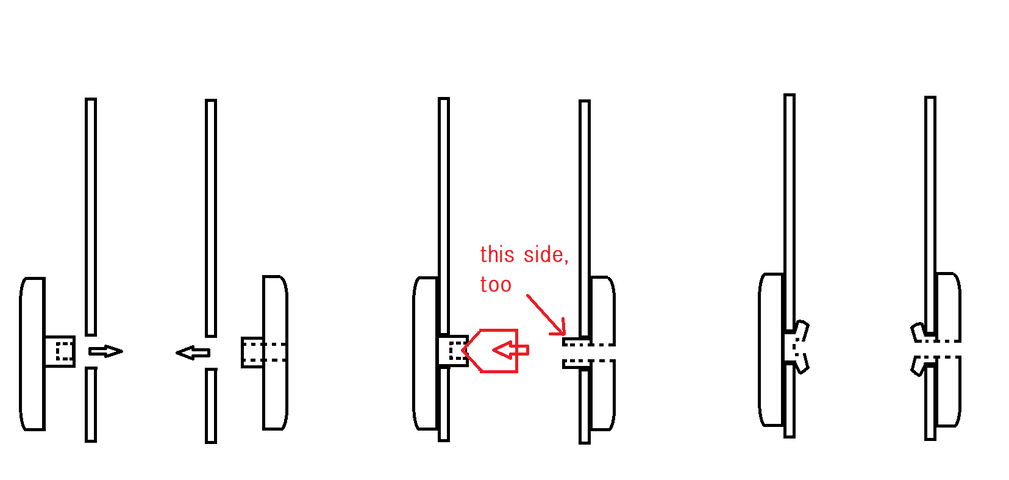

cylinder block construction シリンダブロックの前後の板は1 mm厚で、かなり分厚い。そこにシリンダ前カヴァが付いている。これは挽き物を嵌めて取り付けてあるのだが、かしめてある。突っ込んだ部分に穴があいていて、それをポンチで潰して抜けないようにしている。後ろ側も同様である。こうすれば、ハンダ付けの時、部品が取れて来る心配はない。これはプロならではのアイデアである。

 前後の板はスペイサを入れてハンダ付けしてある。しかもスペイサは縦横2枚入っていて、それに外板を巻き付けてハンダ付けしてある。過剰品質ではないのか、という声もあった。これは祖父江製作所の仕様である。シリンダ部は踏んでも壊れないほど堅固だ。ネジで台枠とボイラを締め付けるので、弱いと狂ってしまうからだそうだ。

 今回、外に巻いてある板を外して一部のスペイサを切り取った。そして新たな部品を 6 mmと 3 mmの板を切り抜いて貼り足した。炭素棒でなければこんなハンダ付けはできない。もちろんバラバラにならないように、ブラスのピンを通してかしめてある。さて何を作っているのであろうか。

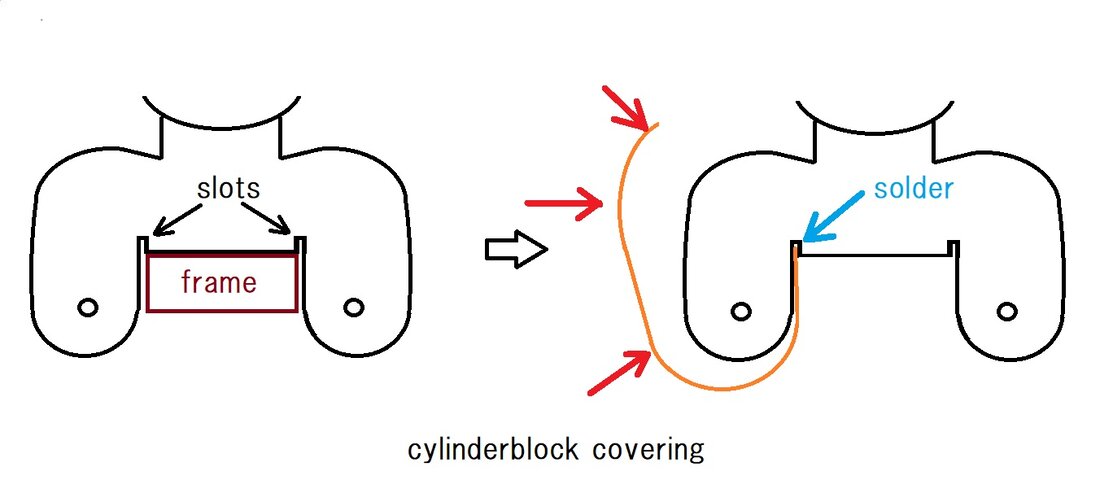

cylinderblock covering 巻き付けてある板は、0.5 mmの薄板であるが、巻き始め部分に工夫がある。溝に差し込んでハンダで仮留めし、力を入れて巻き付ける。そうしてから全周をハンダ付けしたようだ。こうすれば隙間は無くなるし、強いものができる。これも祖父江氏の手法である。


2019年11月23日

続 遠藤機械の切断機ハンドルを取り替える

recipro saw 2台目の修理は、まず回転軸を切断することから始まる。砥石で切るつもりだったが、埃が出るのと、火花で火災を引き起こす可能性がある。レシプロ・ソウで切ることにした。たまたま良く切れる刃を入手してある。写真の軸の下に敷いてある合板は、切断した瞬間に刃が下に落ちて、傷をつけるのを防ぐための保護板である。
 相手は軟鋼だから、30秒ほどで切れる。もちろん切削油はふんだんに注す。

 2箇所切って、カムを取る。片方は簡単に取れたが、他方は動かない。しょうがないから、12トンプレスで押し抜いた。2.5トンほど掛けたら、取れた。これでは、叩いても動かないわけだ。

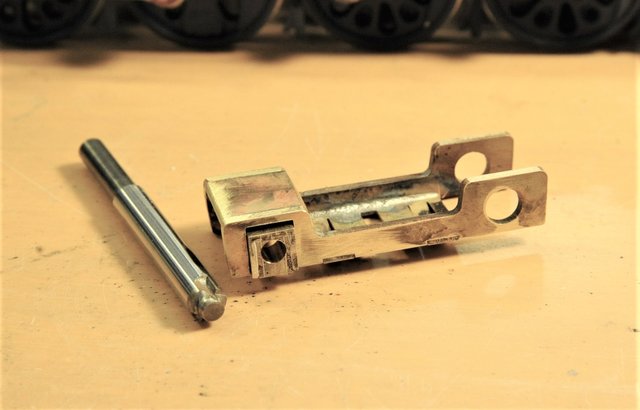

619_1462 取り出した軸を見てびっくりした。押しネジが少しずつずれて軸が塑性変形している。軸が軟らかいからだ。このように軟らかいものに押しネジを使う時は、縦フライスで十分な平面を作る必要がある。ところが、浅い穴をドリルで掘っただけだから、ずれていくことがある。筆者のように1mmを大量に切る人は傷みやすい。この写真で、片方は数年前に縦フライスで修理した痕が分かるだろう。

 今頃になって思い出したが、その時も抜くのに苦労した。ついでに両方やればよかったのに、片方しか加工しなかったバチが当った。軸が膨らんでいるので、プレスで押し抜いた時に、カムに ”めくれ” が生じたのが見える。

Finished! 新しいハンドルは、すぽっと嵌まり、キィを入れると固くなる。うまく行った。これもハンドルの、手に当たるところは削っておいた。テーブル上のものは切り落としたシャフトだ。軟らかいから叩く台にもならない。切り刻んでウェイトにするしかない。


Finished!! これで2台完成だ。この2台の仕様は、すべての点で異なる。カムの留めネジの角度まで違うから、部品の流用はできない。互換性ということを一切考えていないのだ。一台は自宅に持って帰る。

2019年11月22日

中澤 寛氏の死去

 中澤 寛氏の奥様から、訃報を受け取った。あまりにも早く、ただただ驚いた。博物館の完成時には来て戴けるとのことで、お互いに楽しみにしていた。

 中澤氏は2年ほど前から体調を崩され、時々入院したりしていたが、とても精力的に活動されていた。筆者とは頻繁にメイルをやり取りし、例のTMS問題では、今後改善されるのか、ということを心配されていた。

 先月末に、「マイルが貯まっているので、点滴の合間に、来月、Empire Builder大陸横断弾丸ツアーをする予定です。Seattle -> Chicago、金曜発で水曜夜に帰ってきます。往路はSFO乗り継ぎで、電車の乗りつぶしもしてきます。」との連絡があった。その土産話を楽しみにしていたところだ。
 類まれな、手先の器用な方で、アイデアを形にする天才であった。お互いに情報交換をして、楽しい時間を共有できたのは、筆者にとっても幸福なことであった。

 中澤氏は、「走る鉄道模型」を実践された方だ。とはいえ、ディテールの表現、ギミック、塗装は素晴らしく、バランスの良い模型を作られた方である。
 ご冥福を祈る。

2019年11月20日

遠藤機械の切断機ハンドルを取り替える

 頒布元が仮組でもたついている間に、早速組み立てた人がいらしゃる。二日遅れで、筆者も組み立てた。

 ハンドルの孔の内側を仕上げるのは簡単だったが、回転軸を外すのは大変だ。材料がナマクラで、抜こうと思って叩くと太くなる。
 もちろんブラスの塊を当ててから、sledgehammer(大ハンマー)で叩く。そうしないと軸は変形する。助っ人にブラス塊を保持してもらって、10ポンド(4.5 kg)のでゴンとやるのだ。

 ある程度まではズレるが、その後が動かない。逆方向に叩いたりしているうちに、軸の先端が太くなってきたことに気が付いた。軟らかい金属塊を当てているのに、である。ひどい話だ。この材料はごく普通の軟鋼である。S45Cではない。修理ができないような材料を使っているのは、だめだ。
 仕方がないから、大きなヤスリで軸端を少し削り、軟らかい材料のボルトを差して叩いて、それで押し抜きした。12トン油圧プレスがあるのでそれで抜くつもりだったが、ふところがあと 30 mm足らず、その方法は諦めた。

 S45C の 5/8 インチの丸棒を注文するつもりだ。今のままでは、押しネジの当たっているところが、徐々に変形してまた抜けなくなる可能性が高い。現在のは、ディスクグラインダで真ん中から切って分割すれば、抜き取れるだろう。ご希望の方があれば、同時に注文すると割安だ。

 ハンドルはちょうど良い大きさの孔に調整できた。軸に縦フライスで5mmの溝を切った。細いエンドミルで中心を削り、両側をゆっくり送って削り、滑らかに仕上げた。

tapping with mallet 組立ては木槌でコンコンと叩いた。ハンドルもキィも、そこそこの固さで入り、軽く納まった。
ということは、抜くことも難しくない。



finished ハンドルはある程度、ディスク・グラインダで削ってみたところ、手に優しい感じである。面積が大きいので圧力が少ないためであろう。丸棒よりずっと気分よく切れる。ちょうど裾の絞ってある電車のような断面になった。黒い箱はLED照明の電池箱である。

 とりあえず、ペンキを塗ってみる。その上に何を被せるかは思案中だ。被せなくても構わないような気もしてきた。
 1台完成だ。あと1台が難物なのだ。どうしても抜けないのである。軸を切り刻んでバラすしかない。


 ハンドル購入者から連絡があった。なんと、その方の回転軸はΦ16だったという。5/8インチより 0.13 mm太いのだ。ハンドルの穴を拡げねばならないが、大変だ。軸を旋盤で挽いて、細くすることができるから、それをやってみよう。
 申し訳ないことをした。まさかそんなヴァージョンがあるとは知らなかった。この会社の製品には、一体何種類のヴァリエイションがあるのだろう。



2019年11月18日

工作機械とジグ

 先日来訪した友人が一通り見て、質問した。
「一体何輌あるのか?」
「ざっと機関車が40輌、客貨車が400輌位だろうか。ここにある機関車の大半は土屋氏から来たものだけどね。家には自分の機関車が40輌位あるかな。未完のものもかなりある。」
 この数字には驚いたらしい。

「20代から、機関車は年に1輌、貨車などは月に1輌という目標でやってきたから、そんなものだよ。」
「どれも、みな押して動くようになっているのか。」
「動くよ、ほら。」と何輌かの機関車を押した。
「やらせて貰って良いか。」と聞くので、
「どうぞ。」と許可した。
 UP9000を押して、彼は仰天した。
「こんなに軽く動くの?ギヤが外れているみたいだ。」

 120輌の貨物列車を牽いている時に、登り坂で停まると滑り落ちてくるのには興奮した。
「三条ウォームは逆駆動できるとは知っているけど、こんなに軽く動くとは思わなかった。」
歯型潤滑剤が大切なのだ。歯数も考慮しないとだめだ。手で廻して軽く回るから満足するようではいけない。十分な負荷の掛かった時に、本当に等速運動できないと意味がない。」と言うと、
「そこまで考えないと、この性能は出ないのか!」 と感慨しきりであった。それと走行音がほとんど無いのにも、驚いたようだ。機関車は事実上無音で走る。車輪とレイルの転動接触音だけである。ギヤ比が小さいことも貢献している。伝達効率が良ければ、低ギヤ比に出来る。高ギヤ比は様々な点で損である。

 工作機械、ジグをたくさん用意している事について説明した。
「TMSの100号から300号あたりに沢山の記事があるけど、あの凄い記事に出て来る機関車を走らせても、真っ直ぐ走るのは少ないよ。」と言うと、
「そうかもしれないね。当時は旋盤を使っていないからね。」と納得した。

 ジグの大切さには共感してくれた。quartering jigを使わないで組まれた動輪が、うまく作動するはずがないのだ。
 プロは手間がかかっても、必ずうまく行く方法を採る。素人は、殆どうまく行くはずの無い方法で作って、泣きを見る。そういう意味では、この種のジグを持っている人が仕事を有償で請け負うことは、模型界のためになるはずだ。決して自分だけのために秘匿すべきではない。
 但し、すべてのジグが正確に90度を出せるか、ということは別問題だ。つまり、あるジグで組んだ動軸を、他の物と混ぜると、具合が悪くなることもあるだろう。それぞれのジグによって、何らかの印を付けるべきかもしれない。そうしておけば、”X氏のジグによって組まれた動輪は、Y氏のとは互換性がある”、などということも分かるようになる。


2019年11月16日

続 先台車を作る

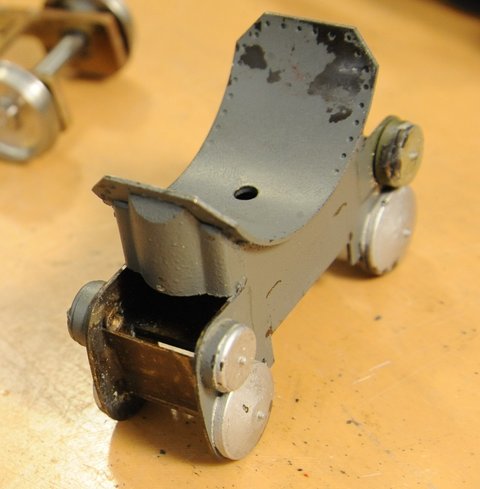

new smoke box 先台車はガタが無いように作るのが基本だ。よくできた機関車なのに復元がないというのはよく見る。また復元が効いているのに、車軸が台車の中で左右に動くものがある。これでは何の意味もない。この写真は現在製作中の4-8-4である。steam chest 部分が切り取られているのはなぜだろう。


pilot truck 当鉄道では内側先台車は、すべて共通部品を使っている。細かい部品は、外から見えるところしか付けない。機能を最優先しているからだ。
 ボールベアリングは、台枠にロックタイトで固着する。車軸もロックタイトで留める。片方の軸(ここではたまたま前方)は左右つないだものの中心に溝を切って、台車枠の蓋部分の支点に嵌める。こうして3点支持が完成する。前軸は少し捻ることができるが、左右には全くガタがない。

centering device 中子にはボールベアリングの小さいものを用いて、V字斜面を転がらせる。ほんの少しの偏倚でも強い復元力が現れる。この写真のバネは仮のものである。もっと硬いバネを用いる。

 この台車のボールベアリングは外径 8 mm、内径 5 mmのタイプだ。軸が太いので、グリースの撹拌抵抗が大きいことが危惧された。
 案の上、完成したものを手で押しても、軽くは走って行かない。押せば動くが、慣性でするするとは行かない。重いものを載せて軸重200 gもあれば、0.5%の坂でも下り降りる。無負荷なら1.6%くらいでかろうじて滑り降りる。このグラフの通りである。

 径の大きなボールベアリングは抵抗が大きい。普段はΦ19の車輪に内径 2 mm 外径 5 mmのボールベアリングを付けていた。2 / 19 であって、テコ比で軽く動くが、今回は 5 / 21 だから重いのは当然だ。
 HOではΦ1.5を使っても 1.5 / 9.5 だから、軽くは動かないだろう。軽負荷ならピヴォットに限るというのは、こういうことだ,
 優秀な旋盤屋で良い材料を使って作ったピヴォットは、極めて優秀な値を叩き出す。

 この先台車も、細い軸にすることはできないことではないが、機関車には思わぬ力が掛かることがある。例えば脱線時に、前につんのめったりする。その瞬間の衝撃力で、軸が曲がることは十分に考えられる。軸はステンレス材なので、塑性変形し易いのだ。細い軸の場合は堅い炭素鋼を使うべきだが、錆びやすいから考え物だ。


2019年11月14日

再度 Four's a Crowd

619_1417Mixt TMS501模型鐵道 No.16 例の映画の話だ。伊藤剛氏から来た図書の整理をしている。”模型鐵道”は大半揃っているが、その中の16号に、”Four's a Crowd” を紹介する酒井喜房氏の解説があった。この映画については、以前ここで you tubeによるダイジェスト版を採り上げた。
 戦前の検閲の厳しい折に、裕福で自由なアメリカの生活を賛美するような映画が封切られたことには、驚きを禁じ得ない。部分的にカットされた状態での公開だったのかもしれない。 当時の字幕スーパーが見てみたいものだ。

 再度検索すると、驚いたことに全編を見られるウェブサイトが見つかった。しかも再生速度を遅くできるので、あの早口が聞き取り易い。

 この映画については400号あたりのミキストだったかで山崎氏が何か書いていたように記憶する。まだ探し出せていないが、手放しの褒めようであった。当時はこれを戦前に見た人が生き残っていた時代であるし、またそのような人が限られていたから、紹介記事を書けることが自慢であったのだろう。

 Four's Crowdの意味であるが、これは英語のことわざ(成句)にこんなのがあることから来ている。これは16世紀から使われている言い廻しだという。”Four’s” は ”Four is” の短縮形である。

 Two is a company. Three is a crowd.

 (恋仲の)二人はうまく行く。しかしそこに三人目が居ると、 意見が分かれてうまく行かない、という意味だ。似たような意味で、fifth wheel というのがある。車輪は四つで良いのに五つ目を付けると、とんでもないことになるわけだ。そういう意味では、大型トレーラのトラクタ後部に付いている回転部分を fifth wheel と言うが、それはこの言葉を知っている人が、わざと付けたのだろう。


 そこでこの題名だが、四人だったら・・・という、茶化した題名である。
 日本での公開時に付けられた題は ”結婚スクラム” だったらしい。これまたわからない題名だ。本来なら “四人でしっちゃかめっちゃか” くらいが良いだろう。


2019年11月12日

折れない切断機用ハンドル

shear handles 折れないハンドルの注文がある程度溜まったので、発注した。切断機の回転軸の5/8インチ(15.87 mm)径の切れ端、キィ材のサンプルを添えて、切り出しを依頼した。厚板でも正確に切る自信があるとは言っていたが、さすがにキィをそのまま入れる注文は初めてだそうだ。
 うまくやってくれた。レーザの入射側はぴったりだ。油目ヤスリで調整するだけで、するっと入る。反対側はバリが多い。うまく切れているようだが、融けたものが再付着している。送り出す酸素の量を、もう少し増やすべきだったかもしれない。

 反対側は甲丸ヤスリでゴリゴリと出ているところを落とすと、ぴたりと入った。調整に要する時間は、5分ほどだ。

 角が手に痛いので、それはディスク・グラインダで落としてしまうべきだ。ホースの切れ端か、自転車の握りを付けると良いだろう。

 たいていの方はフライス盤をお持ちのようで問題ないが、少数の方はキィ溝を彫って差し上げる必要がある。難しいことではないので引き受ける。

 このハンドルは 19 mm鋼板であるから重いが、レターパック・ライトに入るので安く送れる。郵便屋さんは、持つと驚くだろう。

 少々残っているのでご希望の方はコメントを使って連絡されたい。本文にメイルアドレスを書いてくださると、具合が良い。公表はしない。

2019年11月10日

cantilevered signal bridge

cantilever signal bridge 門型の信号橋は作ったが、線路配置上、cantilever型の信号橋が必要となった。日本語では”カンチレバー”と書かれるが、この発音はなかなか難しい。キャンティリーヴァに近い。片持ち梁のことである。太字を強く発音する。
 この種の信号機はよく見るし、模型もふんだんにある。しかし満足のいく形の物は少ない。その話を northerns484 氏と話をしていたら、図面を描き起こしてくれることになった。
 上の部分は資料があるが、土台部分は写真も少なく、一体どうなっているのか見当もつかなかった。試しにいろいろな絵を描いてもらったが、しっくりこない。

cantilever signal bridge そうこうしているうちに、所蔵の本の中に本物の図面が載っているのを発見し、鮮明な1ページ大の写真を雑誌で見つけた。それで急速に話が進み、図面の完成を待って、2種類発注した。もう一種類も近日中に出来る。ミソはアンカ・ボルトの位置と、その周辺の構造である。フランジを二重にして、長いボルトを土台から飛び出させている。上と下の二段で締め込むから、締結力は強い。その模型構造は非常に巧妙に組まれたパズル的な構成で、すべての部品を差し込むと自然に目的の形になる。間違えると部品が入らないので、必ず正しい形になる。northerns484氏には改めて御礼申し上げる。

cantilever sssignal bridge (1)cantilever sssignal bridge (2) これらの写真は、ステンレスの切り抜き部品を全て組立てた状態で、これからガセットを作って貼り付ける。ハシゴの横木も、まだ付けていない。



 ガセットは小さく、数がそれほど多くもない。キャットウォークは金属製にするか、木製にするかで悩んでいる。木目のエッチング板もあるが綺麗過ぎるのだ。
 この1本は、観客からの鑑賞距離が近い位置に立てるので、皆さんがじっくり見る可能性がある。リヴェットはディカルで表現するものもあるので、それを貼り足してみよう。

2019年11月08日

laying flexible track

 古い知人のI氏が博物館に来訪した。工事を手伝ってくれるそうで、その下見に来てくれたのだ。 筆者は彼が高校生の時から知っているが、今年定年だそうだ。
 I氏は希望していた電鉄会社に勤め、 駅務から始めて車掌、運転士となり、長い間、特急電車の運転をしていた。そののち助役に昇進して退職したのだそうだ。

 根っからの電車ファンで、高校生の時から出色の作品を作っていた。特急電車の塗装が綺麗で、感心したことを覚えている。彼は今HOのレイアウトを作っている。彼のレイアウトセクションはいくつか見せて貰っているが、とても美しい。電車の運転士をしていたので、電車から見える景色を再現しているのだ。普通の人とは視点が少し異なる。

 博物館で列車をいくつか動かして見せた。120輌が音もなく動き始めるのには、驚いたようだ。ほとんどの車輛がブラス製というのは信じられない、と言った。
 車輪の現物を見せると、とても驚き、「信じられないほど綺麗ですね。」と言った。踏面の仕上げが、めっきとは違うことに気が付いたので、めっきの車輪を転がした音と比較した。既製品の車輪が一つもないことには感銘を受けたようだ。

 何に一番驚いたかと聞くと、
「線路の曲線が美しいですね。完全な緩和曲線が付いていて、しかも曲線の曲率が完全に一定になっています。」と言う。
「僕は運転士をしてましたから、そういうことには敏感です。今までいくつかのレイアウトを見てきましたが、ここの線路は別格です。ケチの付けようがありません。本物の線路のようです。」
と褒めてくれた。
「どうやったら、こんな綺麗な線路が敷けるのですか。いつも曲率を一定にするのに苦労しています。大きなコンパスも作りましたがうまく行きません。」と聞かれた。

 そこで、例のレーザで切り抜いたテンプレートを見せた。本線用の一定曲率のものと、緩和曲線のものを出してきて、実際に嵌めて見せた。彼はとても驚いた。
「これって高いのですか。」
「これは薄い鉄板だから安いよ。使い捨てでも気にならない程度だ。」と言うと、どうやら作ってみる気持ちになったらしい。

 この種のテンプレートは市販されるべきだろう。筆者のは貸し出したことがあるが、例が少ない。HO用は必要な人が多いに違いない。


2019年11月06日

先台車を作る

 先台車にはLow-Dを使うべきである。振れがなく遊びの少ない車輪が、先台車の車輪として適する。それを台車枠にガタなく付けねばならない

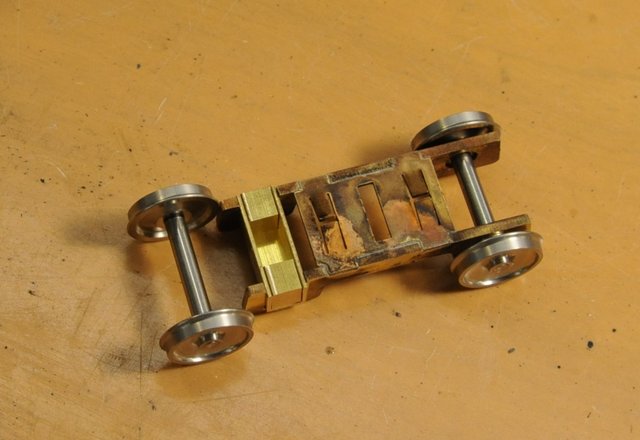

619_1393 三点支持にして、ローラ式の復元装置を付ける。台車枠はレーザで切ってある。それを底板と組み合わせてハンダ付けする。大きな穴は固定軸である。そこにフランジ付きのボールベアリングを入れる。旋盤で正確に削った車軸を差し込み、ロックタイトで車軸と固定する。

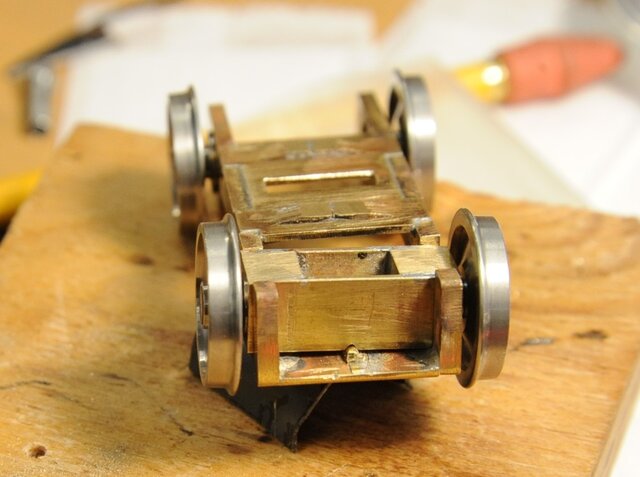

619_1395 可動する軸は、チャンネル材を切ってはめ込む。その両端には角材を押し込んで、銀ハンダで固める。ガタが出ないように注意して、嵌めあい部分を仕上げる。ボールベアリングは両端に専用工具で彫り込んで嵌め込み、車軸を通す。下から中が見えるので、ロックタイトを付けやすい。これで全くガタの無い先台車が完成する。

 中心部を一点で支える。軸距離が小さいので、上下 0.5 mmも動けば上等だ。これで脱線しない先台車ができた。小さいボールベアリングを仕込んだ中子で、上から押さえる。動輪軸の半分程度の軸重を掛けると、実物のような復元力を持つようになる。


2019年11月04日

クランクピンにボールベアリングを入れる

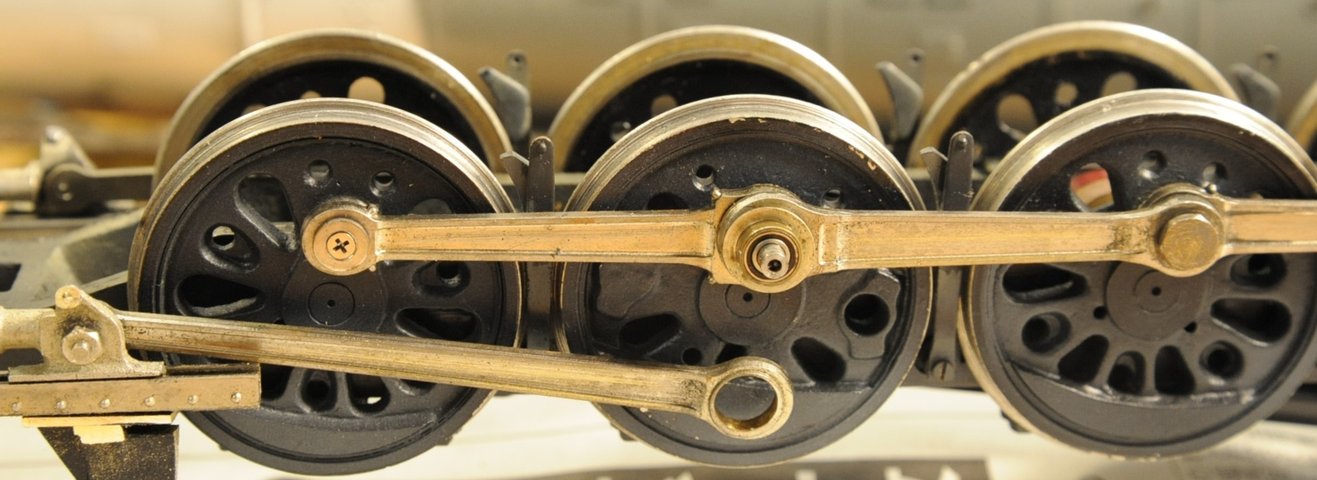

 4-8-4の出力は大きい。牽引力も速度も大きいからだ。主動輪のクランクピンには大きな力が掛かる。1985年頃、大きな仮設レイアウトで60輌ほどの列車を、長時間全速力で牽いていた時に、big endが熱くなった。本物と同じだ。出力が10 W程度もあり、それがロッドを介して伝わるのだから、その摩擦は無視できない。熱を持つのは当然であり、その損失は大きい。ビッグエンドとはメインロッドの太い方を指す。国鉄時代から、現場で使われていた言葉である。

 クランクピンは、Φ4 で、それに嵌まるボールベアリングは外径 8 mmもある。ロッドのビッグエンドの外径とそう変わらないから、無理だ。ここに収めるにはクランクピンを Φ3 にして、外径 6 mmを用いるしかない。ベアリングは複列にして転ばないようにする必要がある。即ちパイプ状のハウジングが必要だ。その外径は Φ7 である。それに各種のロッドが、三層にはまることになる。

619_1387 かなり面倒な工作であったが。なんとか押し込めた。この種の工作は3回目であるが、あまり慣れない。


2019年11月02日

display layout

 このブログでは過去に何回かディスプレイ・レイアウト話題を出している。

 景色が付いているレイアウトのことをscenery layout 、走行を見せるレイアウトをdisplay layout と呼ぶ。わが国には前者をレイアウトと呼ぶことだけが紹介されてきた。後者の好例がペンシルヴェイニア州の友人宅にある。色は薄い白に近いグレイであった。

 そのレイアウトは 30 mx15 mほどあり、高架でのベント・ドッグボーンと平坦線の同様の線路があり、渡り線で行き来できた。一周10分弱掛かった。景色がないのは物足りないようにも思えたが、長い列車の走行を見ると満足できる。渡り線の操作で、上下を自由に走らせられるのも面白かった。

 シーナリィがないとは言え、築堤部分はそれなりの形をしている。トンネルもあるが、ストラクチュアがない。彼のレイアウトはよく整備されていて、いろいろな人が列車を持ち込んできて楽しむ。勾配があるので、動力機構を改良したものでないとモータが焼ける。

 線路にはバラストが敷いてある。これはゴム製の粒子で、ただ撒いてあるだけである。所定の幅に敷けるように簡単なジグで撒き、刷毛で整えてある。地震がなく、完全な空調が効いているから、砂ぼこり、綿ぼこりもない。気に入らないところは、掃除機で吸って撒き直す。このバラストの視覚的効果は大きい。

 貨車の車輪はLow-Dになったので、さらに長大な列車を牽けるようになった。土屋氏と訪ねたことがある。土屋氏はとても気に入ったようだ。そこでレイアウト高さの考察もした。
 彼らは背が高いので、テイブルの面は、52インチ(約1320 mm)もあった。高架部の最高地点は、64インチ(約1620mm)であった。15‰の長い勾配を
登って行く様子は、実に素晴らしかった。もちろんDCCでサウンド付きである。
 観客はストラクチュアのないことなど忘れている。

 勾配、サウンド、長編成が、ここでの大切なポイントである。

 博物館の崖の完成した様子をお見せする。岩山に沿って線路を敷き、一部を崩してヤードを作ったという感じがするだろうか。
rock wall (2)rock wall (1)rock wall
