2019年04月

2019年04月29日

Classic Trains

classic trains 時々買う季刊雑誌である。面白い記事が載っていることがある。古いTrains誌の記事を再構成したものもあるが、新しい切り口で見せてくれることが多い。

 今年は大陸横断鉄道開通150周年と、Big Boyが復活する予定なので、それに関する特集であった。その中で、注目すべきは、戦争中、Big BoyがLos Angeles方面に走っていた話である。ソルトレーク市から南方に走った話は小耳にはさんだ程度しか知らなかったが、この記事にはもう少し詳しく解説してある。転車台がないので大きな三角線を作ったらしい。石炭は途中で調達できた。その後、この線区に新しいBig Boyを導入する計画もあったそうだ。その簡単な図面も添えてある。

big boy 3SA heaterextended tender 最初の25輌と異なるところは、オイル焚きと水の容量増加である。テンダには従台車が付いている。あと、feed water heater をWorthington SA型にして煙室前方に置いたことだ。多少の煙室延長があるかもしれない。

 この記事を書いているのはGil Bennet氏だ。筆者は彼をよく知っている。以前近所に住んでいた。大阪弁をしゃべるアメリカ人である。若い時、大阪に来ていたらしい。
 描いた絵をいくつか見せて貰ったが、結局買わなかった。当時は安かったが、今は名前が売れて、一流の作家になった。写真を見て描いているので、そこそこの出来だが、彼は蒸気機関車の構造には強いとは言えない人である。このような想像上の機関車を描くと、いくつかの破綻が出る。いずれお見せするが、今作っている機関車(この絵とは異なる)も、その絵には奇妙なところがある。配管、機構などありえない構成になっていた。残念だ。
 ディーゼル電気機関車、タービン機関車の絵は、まあ問題ない。画集が出ている。

 この増備型Big Boyの仕様を見ると、RodにもSKFのローラ・ベアリングが使われると書いてあるが、サイドロッド、メインロッドを指すかどうかは分からない。エキセントリック・ロッドの後端には以前からSKFのスフェリカル・ベアリングが使ってあった。これを指しているかもしれないのだ。

 実は、筆者はテンダが破損したBig Boyを持っている。どうせテンダを作るのなら、思い切ってこれにしてしまおうかとも思う。ロコサイクロで見つけた従台車の簡単な図面はある。

2019年04月27日

左手拇指MP関節不安定

metacarpal phalangeal joint ここ数年、不安定だった左手の親指が、ついに故障した。車を運転している時に突然外れたのだ。自分の車のステアリング・ホィールには、太巻きにするために、被せものが巻いてある。決して格好つけではない。指が自然な状態は直径が45 mm程度のものを握ったときだ、とK野先生から教えて戴いたからだ。

 その後、気を付けて運転していた。ところがレンタカーを運転している時に、やや危ない瞬間があって、急ブレーキを掛け、ステアリングを強く握ったのだ。そうしたら、バキッと音がして外れてしまった。その車のステリングが細いことを忘れていたのだ。路肩に車を寄せ、引張って復帰させたが、観念した。そのまま病院に行って、手の外科医を紹介してもらい、受診した。
 結論は、
「使い過ぎ」
だそうだ。
「人間の耐用年数は55年です。貴方ねぇ、60を過ぎたら、力仕事はいけませんよ。一体何をやっているのです?」
「鉄道模型のやや大き目の博物館を作っています。」
と言ったら、興味があるそうで見に来たい、ということであった。故椙山 満氏のことも知っていた。
 その次の受診時に、iPadを持って行って動画を見せたら、夢中になって見ていた。沢山の患者が待っているのに。この先生はご自分ではやっていないが、昔やりたかったとのことである。

 手術は2時間を要し、先生はかなりお疲れのようだった。はずれないように、外に骨を少し盛り上げ、内側に引張るようにしたとのことだ。縛っている針金を外すのは1月後だそうで、KKCの展示会には間に合いそうもない気配だ。困った。

 MP関節とはmetacarpal phalangeal 関節のことである。後ろの phalanx は昔ギリシャ語の勉強をした時に出て来た。密集隊形のハリネズミのような歩兵集団である。向かうところ敵なしの最強軍団であった。指骨の一群をphalanxということから来ている。

 その後、1980年頃、突然新聞でファランクスが出てきて驚いた。対ミサイルの高速機銃である。指の骨から転じて、縛った木の棒、束ねた銃身を意味する。


2019年04月25日

Original Whistle Stop

OSW アメリカからの帰りにロス・アンジェルス近郊で一泊した。パサディナの近くなので、オリジナル・ウィッスル・ストップという模型屋に行った。店主のFred Hill氏とは長い付き合いだ。1985年に祖父江氏を案内してアメリカに行ったとき、ミルウォーキィのコンヴェンション会場で会ったのが最初だ。筆者の三条ウォームの機関車を見て驚嘆し、
「これを買いたい。輸出してほしい。」
と頼まれたのが最初だ。
その後、KTM-USAという怪しい会社が輸入元になったが、直ぐ倒産した。最初からこの男に決めれば良かった、とその後祖父江氏とはよく話をした。

 その後、様々な場所でよく会い、仲良くしていた。パサディナに行けば必ず寄ったし、友人を連れて行ったりした。
 15年ほど前、祖父江氏が最後のUP FEFを作ろうとしたが、ロストワックス鋳物の注文先を決定するのに難航した。良い部品が欲しかったので、国内の発注を避けて、アメリカで作ることにした。
 もちろん売り先も決めなければならないので、アメリカでの買い手を確保した。フレッドは3輌欲しいと言ってきた。そこで、祖父江氏はフレッドにロストワックスを発注しようと言った。要するに部品を作って送ってくれれば、機関車を渡そう、という取引だ。フレッドはロストワックス工房に知り合いがいたのだ。

 少々強引なところもあって気が引けたが、祖父江氏は彼なら引き受けてくれると言った。それで筆者が交渉を始めたのであるが、意外にも彼は直ぐその話に乗ってくれた。
「私は祖父江氏の機関車には心酔している。その助けとなるなら、いくらでも金を出す。」と言ってくれた。祖父江氏は感激した。

 その1年後、完成した機関車を持って渡米し、渡したとき、フレッドは感激していた。素晴らしい出来の機関車であった。彼は1輌は手放したが、残りはまだ持っているはずだ。

 フレッドは日本にも時々来る。祖父江氏の工房を訪ねた数少ないアメリカ人の一人である。その時には通訳として呼ばれたのだが、都合がつかなかった。

 今回店に行ったときに、最近の日本の様子を聞かれた。天賞堂の模型ビシネスが縮小される見込みだということは知っていた。
「ブラスモデルが壊滅的な様子なのはどこも同じだ。HOもひどいが、Oはおしまいだね。ウチの店もOスケールの扱いはやめた。」と言う。筆者の博物館の動画は見ていた。「見に行く。楽しみにしている。」と言ってくれた。

「1951年にこの店が始まった時、LAには19軒の模型屋があった。今は2軒だ。」と言う。フレッドたちがこの店を買い取ってから、もう40年ほどだ。筆者は1988年に店に行ったときに場所が移動したように思った。改装したばかりで、ペンキの臭いがした。以前はもう少し東にあったように思った。それからもう30年も経つ。

 今回の買い物は、UPの黄色の塗料と、"Solvaset"だけである。このデカル固着剤は強力である。日本製のものとはずいぶん違う。ただ、塗料を侵すので、塗ったら触らないほうが良い。


 手術を受けることになり、入院している。模型作りには不可欠の部位を修理(治療)して貰っている。

2019年04月23日

ハンダ付けの補助具

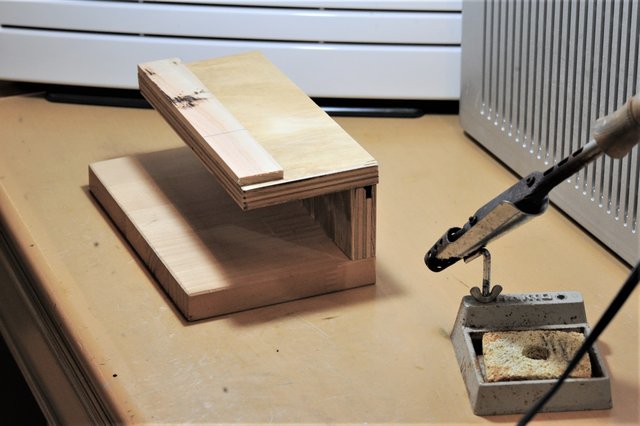

soldering aid モハメイド氏の記事を見て、「オッ」と思わず声が出てしまった。この補助具は筆者も同様のものを持っている。30年以上前に作ったものだ。何度かの修整を経験しているが、捨てがたいものだ。いつも重宝している。

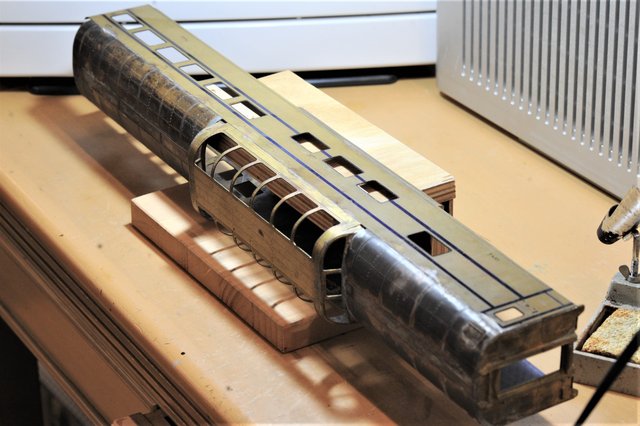

passemgercar errection 客車や貨車を組むときに使う。手前の一部は少し持ち上がっている。それはこの写真のように、裾がすぼまっている車輌があるからである。この部分は焦げたりして傷むから、時々ノミで剥がしとって、新しい板に交換する。この部分の無いものも作った。

 最近は炭素棒の出番が多いので、焦げる回数は減った。

 ハンダゴテを仕舞ってある棚を探すと、いろいろなものがあるので、ついでに紹介する。
square 直角ジグである。左は伊藤 剛氏のところから来たもので、井上大令氏の作られたものである。今では使ってはいけない石綿板が張ってある。ガス火で加熱する時に使う。これはよくある形だが、右は筆者の自作した貫通型である。45年ほど前に作った。
 アメリカの古い雑誌からアイデアを頂戴した。1950年代のModel Railroad Craftsman誌だったと思う。下の板はジグの下の隙間を貫通している。縦の板はクランプで軽く留めて倒れないようにしている。大きなコテで、さっと一息で付けると、傾かない。ハンダが片方だけにあると、それが縮んで傾くのだ。ハンダが浸み込んで、向こう側にも等量なければならない。これは祖父江氏から教わった。向こう側に出したくない事情があるときは、少し向こうに倒しておくと、固まった時に垂直になる。
 その角度はと聞くと、
「そんなもなぁ、メケンだよぉ。」
とのことだった。メケンとは目で見て、見当をつけることである。

 5月19日にあるKKCの展示会で、ハンダ付けの講習会の講師をせよ、と言われている。何かリクエストがあれば応じたい。炭素棒を主題としてやってくれ、とのことだ。


2019年04月21日

新しい台車を履く

UP caboose UPのカブースである。このカブースは塗装がおかしくて、すごく安かった。剥がして塗り替えるつもりなのだが、とりあえず埃を被せてごまかしてある。高速台車を付けてみると、こんな感じである。この時代に適合しないような気もするが、末期にはいろいろな組み合わせがあったので、これで良しとする。
 床下の道具箱やステップがこんな色をしているわけがないので、とりあえずそこだけ塗ってみようと思っている。

Rath Reefer イリノイ州の田舎から来た冷蔵車である。せっかくの台車が見えにくいが、Nationalである。この貨車は、ハーマンのところから貰ったものだ。組み掛けだったので、意図を汲んで製作した。ドアヒンジがなかったので、これも3Dプリンタで作った。本物の図面から作ったので、そのものずばりの形である。現物はヘンリィ・フォード博物館で見てきた。
 扉の鎖錠装置はあり合わせのものだが、非常に良くない。これも作り直す。屋根の色はいわゆる roof brown である。昔はこんな色の貨車があったのだという例として古い塗装で作った。

B&O Crummy B&Oのカブースだ。今までアンドルーズの台車を履いていた。コイル・スプリングであったので気分が悪かった。自作改造の怪しいリーフ・スプリングの台車に付け替えてあったが、気に入らなかったのだ。これでようやく安心して走らせられる。
 手摺は好みで白にしてある。本物は黄色が多かった。

 台車を履き替えると、気分が変わる。今までの鬱屈した状態から解放されたような気がする。車輪はすべて当鉄道の様式に塗ってある。平軸受けの場合は外は油汚れの色、内側はさび色である。


2019年04月19日

続 3Dプリンタによる台車製作

national Nationalという会社の台車である。丸穴が面白い。二つの穴の中にもバネが仕込まれている。組立時に、どうやってバネを仕込むのかは興味深い。
 ボルスタ中にも大きなバネがあり、バネの中心は位置は十文字配置である。下側のバネ座は台車枠だけであって、spring plank(バネ床)がない。当時のカタログを見ると、部品の少なさ、すなわち軽量化を謳っている。軽くなった分、積荷を増やして収入を増すことができる、と述べている。軸箱を分解すると、簡単に車軸を外せるという図も添えてある。要するに、車軸が無いと、左右の枠は水平面で自由にひねれるらしい。台車枠と枕梁との摺動する部分いわゆる摺り板がないからだ。ということはバネの横剛性だけで載っていることなのだろうか。バネ座が深いのは、そう考えれば理解できる。self-centering という名称もそれを示しているのだろう。
 この台車はよく写真集で見るのだが、模型の製品としてはまずお目に掛からない。1940年代の貨車によく使われている。いくつか該当する車輛があるので、台車を交換するつもりである。

bet_cb カブース用の重ね板バネつきのベッテンドルフ台車である。揺れ枕内蔵のSwing Motion Truck である。人が乗る車輛は重ね板バネのダンピングが効いていないと、乗っている人がどうかなってしまう、ということだ。
 昔コンテナ列車にコキフが付いていた。車掌室側の台車だけをダンピングのよく効いた台車に履き替えていたという話を聞いた。当初の台車では車掌が参ってしまったらしい。この件について、詳しい情報をお持ちの方はお知らせ願いたい。

 今回の試作品だけで10輌のカブースが正しい台車になる。

追記
 うっかりして、古い原稿をそのまま出してしまったので、完全に新しいものと差し替えた。申し訳ない。


 コキフについてはお二方から情報を寄せて戴いている。
brass_solder氏から、
 コキフ50000型は50000-50063まで前後ともコキ50000型と同じTR223を履きましたが、乗り心地の問題があり50064以降は車掌室側をバネの柔かいTR223Aに変更したそうです。その後やはり乗り心地が悪かったので、前後とも空気バネのTR203Sに交換したそうです。鉄道ピクトリアルNo.540 1991-3 に解説がありました。


kuma氏からは、
今回話題の件と関係があるかはわかりませんが、乗り心地の悪い車種があった様です。ここに記事があります。

 これらの記事を見る限り、ダンピングに言及しているわけではない。お二方には感謝する。



2019年04月17日

3Dプリンタによる台車製作

3D printer S氏が製作した台車を持って来て下さった。今回は、ボルスタ・アンカ付きのカブース用高速台車、重ね板バネ付きのカブース用ベッテンドルフ、ナショナルの貨車用鋳鋼台車の3種である。試作品なので、これを実際に組んで、今後の設計に生かす。テクスチャはやや粗い。必要があれば細かくするが、今回はトライアルである。ナイロンは極性の大きな分子であるので、染色が容易だ。今回は自分でやろうと思っていたが、製造会社でやってくれるというので頼んだ。非常に安価だ。

highspeed caboose truckhighspeed trucks ボルスタ・アンカはしっかり飛び出していて、素晴らしい。これでなくっちゃ、という感じである。左は韓国製の不思議な形の製品である。
 ブラスのロッドを差し込んだ。穴はあけてあるのだが、詰まっているから、ドリルを手もみで通す。先端はニッパで傷をつけて押し込むと二度と抜けなくなる。
 ピボット穴は、例のドリルでさらって、モリブデングリスをほんの少量塗る。素晴らしい転がりだ。0.3%以下で転がる。ナイロンは弾力があるので、左右とボルスタは一体成型にしても問題なさそうだ。今回は回転できるようにしたが、バリ取りが面倒であった。良好な保線の施してある線路上なら、ひねりは極めて少ない。荷重の掛かっている状態で0.5 mmの板をレイル上に差し込んで様子を見たが、すべての車輪がよく密着している。イコライザは可動であるが、仮固定してその実験を行った。軸箱可動の必要性を感じない。

 重ね板バネも一体成型できた。透かして見ると気分が良い。コイルバネは細いケイディのバネを仮に入れてみた。飾りだから太い線でも良い。

 カブースは作りかけがたくさんあるのだが、すべて台車で引っ掛かっていた。重ね板バネの台車はろくなものがなく、作るのも大変で放置されていたのだが、もうこれで支障はなくなった。一気に完成に持ち込める。

cabooses この台車が来たので、現在6輌を製作中である。すでに2輌は塗装工場に入っている。

2019年04月15日

続々 遠藤機械の切断機をカスタマイズする

 大半の方は、そのまま組んでドンピシャリであったそうだ。シムを挟んで調節が必要であった方は数人である。下刃とテイブルが同じ高さでないと、ワークを滑らせたときに気分が良くない。

 U氏は自作された送り装置を付けられた。天板を外せば原型が現れるので、以前と同じ形で送り装置が使えるそうだ。この送り装置には筆者も興味があり、何回も図面を描いてはいるが、まだ形にはなっていない。
 いよいよ作りたいと思い、リニアガイドを入手した。送りネジは旋盤の心押台から外した左ネジを持っているので、それを使うつもりだ。その節にはU氏に助けて戴いたことを、感謝する。

lighting 切刃の真上から光を当てて、ケガキ線を見たい。いつも専用の照明の下で切っていたが、あまり明るいとは言えない状態であった。それを見ていた友人のN氏が、
「ほら、これを作ったから使ってみてよ。」
と持って来て下さった。それは電池式のLEDライトである。バァ・ライトと電池箱をそれぞれ両面接着テープで留めれば良い。実によく光が廻って、切り間違いはなくなる。N氏のアイデアと実行力は素晴らしい。感謝する。

 当初の予定では昨年11月末に納品の予定であったが、かなり遅れてしまった。その間にいくつかのキャンセルが出て、それを処分したいことをクラブ内で告知したら、意外にもいくつか追加注文が来てしまった。少数を再生産することになったので、このブログの読者からも注文を受け付ける。
 希望者は手持ちの機械の情報を知らされたい。
‖臑里旅愼年および価格
⓶脚の上面から下刃の上面までの高さ(43 mmが多い)
Bの間隔(270 mmと330 mmがある)
げ漆呂良(切断面から手前の角までの距離)
をコメントで「私信」としてお知らせ願う。他に漏らしたりはしない。
納期は2か月、価格は11,000円前後だ。

2019年04月13日

続 遠藤機械の切断機をカスタマイズする

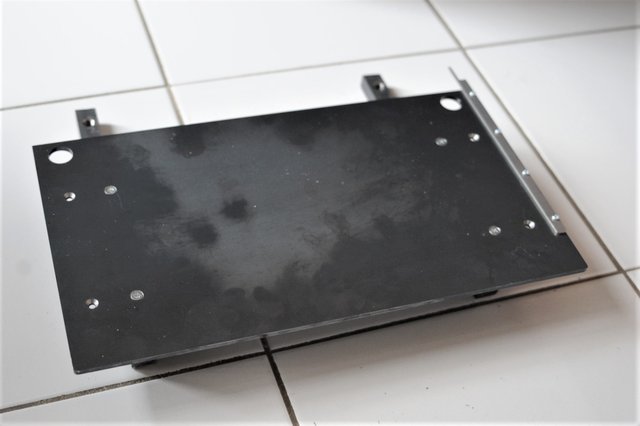

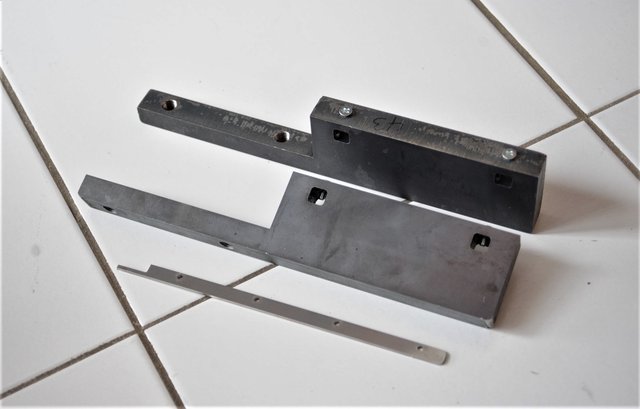

underside 仕上げ無しで良いということは、工賃を抑えることができるわけだ。当初はフライスで仕上げることにしていたが、その必要は全く無くなった。ネジ孔を用意するだけで完成だ。その加工は外注した。さすがにM10のネジを切るのは、筆者の工房では無理だ。
 レーザ加工の工場の紹介でネジを切ってもらったが、安くはなかった。止り穴の場合は切り粉を出すのに苦労するので、横から孔をあけておいて、排出した。これは良いアイデアだと、加工工場で評判が良かった。

table top テイブルは二系統を一つにまとめたので、余分な穴が開いているが、それはお許し願った。



 テイブルの奥行は、下刃の手前側にぴったりくっつけたいところだったが、下刃の奥行きにもかなりのばらつきがあることが判った。最大のものに合わせたので、最大1 mm強の隙間ができる。気になる人がいるかもしれない、と危惧したが、今のところ苦情はない。黒皮の普通鋼板であるが、剛性があって平面度が良い。下刃との高さを合わせると、極めて作業性が良くなる。

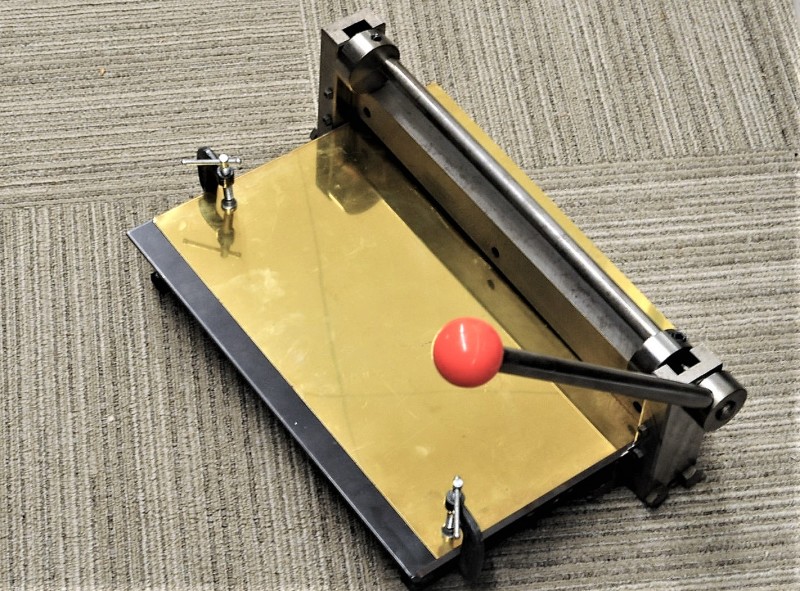

shear table 直角定規(切断ガイド)は普通鋼板のつもりだったが、それでは曲がり易かった。用をなさないことが判ったので、高級な刃物用ステンレスを使用した。そのままでも包丁になる材料だ。熱を加えると極端に硬くなるので、下手に加工すると収拾がつかなくなる。水で冷やしながら砥石で磨る程度だ。

rule 矢印の部分は、機械の寸法のばらつきによって当たることもあるらしく、その場合は少し削らねばならない。M10を仮締めして、直角が出るか試切りで確認する。良ければM10を本締めして、できあがりである。


 本体の孔が多少ずれているものもあるらしく、どうしても直角が出ないという訴えがあった。電話で、ヤスリで本体の孔を僅か拡げて戴くようお願いして、解決した。どうもこの切断機は、手作り品のようだ。


2019年04月11日

遠藤機械の切断機をカスタマイズする

00016070001607_3 しばらく前にこれらの写真をお見せした。これは熔接で出来ている。職人の腕で、段差が全くないものを作ってもらったのだ。これを所属クラブで披露すると、欲しいという方が多数あったので、それを増産することになった。

 困ったことに遠藤機械の製品は、40余年の月日のうちにどんどん寸法が変化していることが判った。クラブ員からの申告を分析すると、下刃の高さは39 mmから44 mm程度までの分布を示し、脚の間隔も270 mmと330 mmの二系統があった。組み合わせは計11通りあって、個別に対応するのは無理であった。出来たとしても価格が極端に高くなる。細かく検討した結果、大きく4種に分けられ、微妙な寸法の差はシムを挟むことによって逃すことにした。そのシムを挟む場所は二箇所にすれば、テイブルが高い場合と低い場合に対応できる。

 当初は熔接で作る予定であったが、溶接工の友人が突然入院してしまい、別方法で製作した。
 レーザ加工の工場が引き受けてくれたのだが、機械が故障し、新型に入れ替えるのに正月を挟んで一月ほど停止期間があった。再稼働し始めたが、初期故障もあり、また遅れを生じた。今野氏から一番低い事例としてお借りしていた機械は、3か月以上もこちらに留まり、大変なご迷惑をお掛けしてしまった。

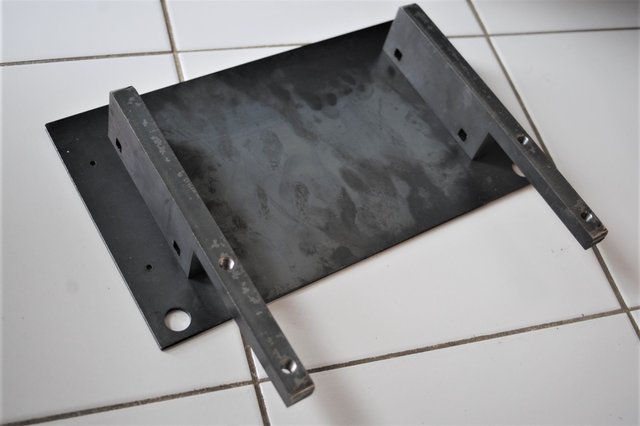

stands 構成は、19 mmの鋼板をレーザで切って、その断面を使ってテイブルを直角に保持するというものである。技術の進歩はこういうところに出て来る。
 19 mmもの厚さの板を切れば、切り口はめちゃくちゃになって、その面で板が直立することなどありえないと思っていた。ところがレーザ加工工場の専務が、
「まあ見てください。ほらね。」
と立てて見せてくれたのだ。以前は13 mm厚程度でしか、このような芸当は出来なかったそうだが、今度の機械は19 mmでも完璧なのだ。


2019年04月09日

「蒸機を作ろう」

KKC 表題の書籍が出版された。仙台の今野喜郎氏が率いる 秘密結社?KKCがここ数年進めていたプロジェクトであった。ブラス製機関車を作る技法の集積である。
 過去に菅原道雄氏の「鉄道模型工作技法」という書籍があった。これは良い本だとは思ったが、さすがにもう古いと感じるようになってから久しい。菅原氏とは20年ほど前、親しくお話しする機会があった。Low-Dが開発された頃である。その現物や、高精度のギヤボックス、軸箱もお見せした。
「工作機械を導入せねば、精度の悪い模型しかできませんよ。」
すると菅原氏は、
「これは凄いですね。しかし、そういう本は私の手には負いかねます。貴方が書いてください。」
と言われた。そのことも、当ブログを始めたきっかけの一つになっている。

 今回のプロジェクトが始まってから、もう数年経つ。その間、出版社に刊行を依頼したが、何年も動かずに止まっていた。世の中の動きは速く、その間に情勢が変わって入手不能になる機械も出て来た。
 そこで今野氏は、「自費出版でやろう!」と執筆者に声を掛け、原稿の再編集に立ち上がったのだ。執筆者に原稿を差し戻し、すべてに再度手を入れて戴いた。筆者も微力ながら、お手伝いした。

 機関車をブラスで作るというのは、最近の若い模型人にとっては、かなり敷居が高いと感じる人が多いそうだ。しかし筆者たちの世代は、それが当然であった。プラスティック製、ダイキャスト製の機関車など、殆ど無かったのだから。
 高校生の時から、ブラス板を糸鋸で切りまくって現在に至る。ハンダゴテは20本くらい買っただろう。ヤスリは何グロスか使いつぶした。ハンダ付けのテクニックを磨くのには苦労したが、炭素棒を使えばそのようなテクニックは要らなくなる。工作機械を導入したのは40年位前だが、それから工作スピードはかなり上がった。
 この本では、工作機械を使った工作にかなりのページを割いている。機械を持てば、楽に、正確にできる。特に蒸気機関車の台枠、ロッドの工作は機械を使えば、簡単で確実である。
 機械の価格は、相対的に安くなった。ただし、中国製の感心しない機械であるから、全部ばらして、ネジの取換から始めるべきだ。締めると首が飛ぶような、粗悪なネジを使っていることがあるから、油断はできない。ネジ専門店で、日本製のネジを購入してこなければならない。
 このブログでも工作機械整備記事をいくつか書いた。機械本体の価格と同じくらいの投資をすると、実に良いものになる。そうして作り上げた工作機械は自分の体の一部のように働いてくれる。

 この本では、達人たちのテクニックが惜しみなく披露され、後進の人たちに勇気を与えている。
既製品を買い集めるのをしばらくやめて、工具に投資すれば、楽しい人生が送れる
というメッセージを送っているのだ。この本の価格が2,500円というのは、いささか安過ぎると感じている。

 直接購入を希望される方は、konno#m1.bstream.jp(#を@に交換)に連絡されたい。送料は360円である。

2019年04月07日

Forney

 船はニカラグアのCorintoという港に半日泊まった。ホンデュラスに行けなかったのは残念だった。実は拙宅は、ホンデュラス・マホガニィをかなり使って建てている。どんなところか見たかったのだ。

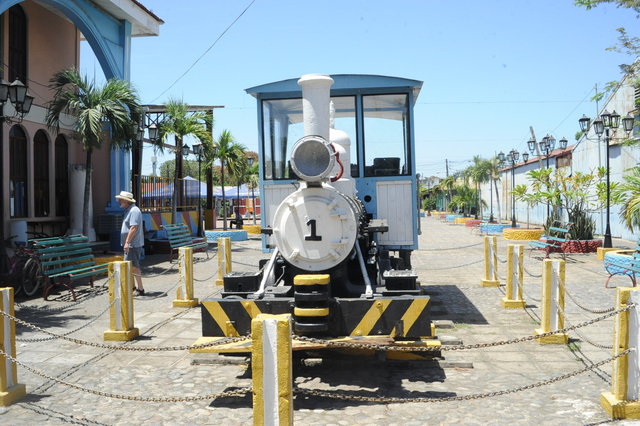

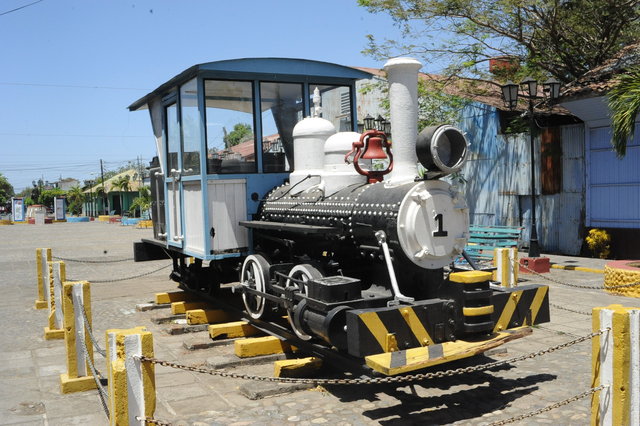

Forny (5)Forny (6)Forny (7) コリントォでは市内見物するのに輪タクを雇った。英語がほとんど通じないので、かなり困ったが一巡りして、機関車があるというところに連れて行ってもらった。
 3 ft 6 inゲージのフォーニィが置いてあった。ごく適当にクレーンで吊ったらしく、サイドロッドは曲がっていた。

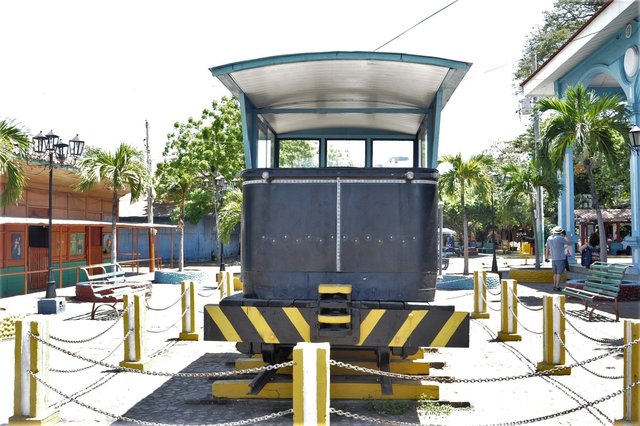

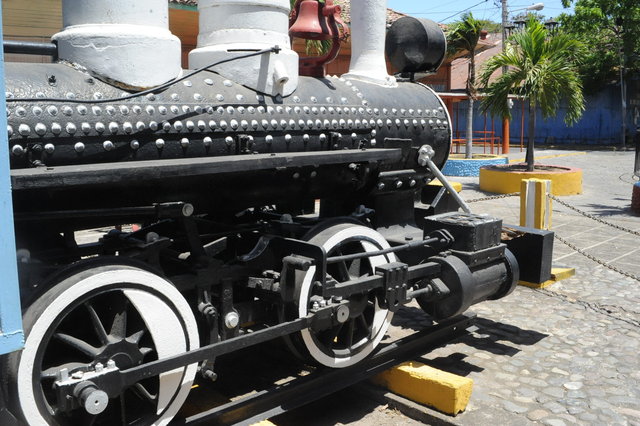

Forny (12)Forny (10)Forny (3) 日本の国鉄と同じゲージなのだが、このナロゥ感はすごい。しかしゲージが広すぎる。 この矛盾した感覚が面白い。もともとは3 ft 用なのだろう。それを無理に拡げたのだ。ボイラの低さ、細さが、かわいらしい。日本に持って来て国鉄の線路に載せるとどんな感じなのだろう。

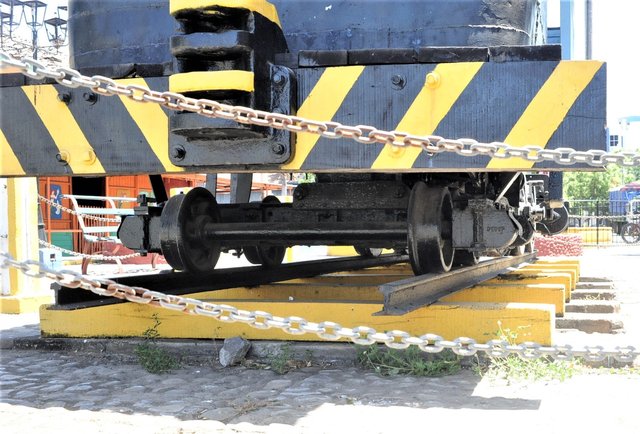

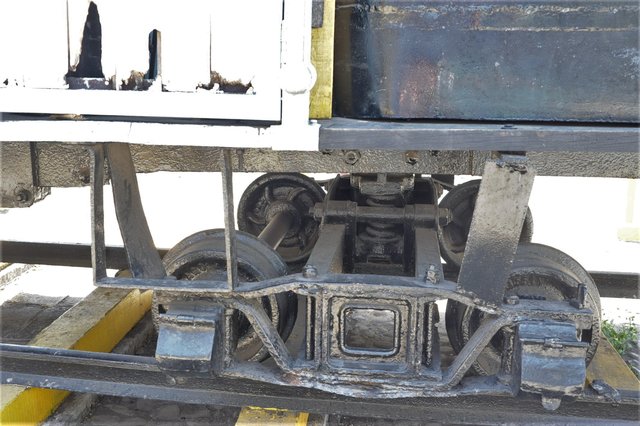

Forny (2)Forny (9)Forny (8) 従台車がこれ以上ないほど簡略化されている。模型の方がややこしいのではないか、と思えるほど簡単である。乗り心地はひどそうだ。

 これで思いがけず叶った中南米訪問の報告を終える。


2019年04月05日

運河の掘削

 パナマ運河は、当初水平式を計画したようだ。実際に掘り始めてはいるが、すぐに挫折した。スエズとは違って、途中の山を崩すのがあまりにも大変であったからだ。川を堰き止めて人口湖を作り、それでつなぐことにしたが、航路は屈曲している。最終的に峠を切り開かねばならなかった。ある程度真っ直ぐにしないと意味がないので、いくつかの山を削り取っている。

Culebra Cut その中で最大の難所が、この Culebra Cut である。ちょうど分水嶺になっている部分で、海水面からの高さは100mほどもあったろう。その山を全部掘り崩し、深く削ったのだ。工事は困難を極め、死傷者が続出した。岩が脆く、地滑りが起こりやすかったのだ。完成後にも何度か地滑りを起こし、運河は埋没したらしい。浚渫は何度も行われている。
 現在では特殊な杭(アンカー付き抑止杭を山に刺し、板で押さえて崩れないようにしてある。このあたりの説明を、船内の映画で何種類か見た。

 映画には当時の最新型の掘削機や、バケットを連続させたエクスカヴェ―タが登場した。すべて蒸気機関で動いている。ズリの運び出しにはダンプ機能を持つ貨車が初めて用いられた。斜面のガイドレイルに当てて、一編成を順次連続的にダンプする工夫で、今では常識的な手法だが、ここで用いられたのが最初らしい。

 工事に伴い病人が続出した。黄熱病、マラリアなど、蚊を媒介とする病気だ。それについては、世界で初めて、広大な地域全体を防除する体制が採られた。強い薬ではなく、特殊な油を薄く撒く方法である。蚊の親油性部分に付着して、生きていけなくする工夫であった。蚊は、水にぬれてはいけないところは水を弾くように出来ている。その部分は油にぬれやすいから、付着して呼吸できなくなる。
 その工夫は大きな効果を発揮し、病人は激減した。

 パナマ運河は、人類が成し遂げた大偉業であるというのは実感できる。現在の様子は、この動画で楽しめる。100倍速のタイム・ラプスで、数分で太平洋側からカリブ海へ抜ける全線が見られる。2分50秒辺りがクーレブラ・カットである。

2019年04月03日

mule

mulemule (2)mulesmules 1



 これらの電気機関車は mules と呼ばれている。ラバのことである。荷馬車を牽いて、もくもくと歩く動物だ。
 当初はGE製の機関車であった。運転台が前後にあるもので、三池炭鉱によく似たものがあった。当初は船が小さく、かなりいい加減な曳航でも問題はなかった。1970年頃日本製が納入され、再度新型が納入された。
 新型機は、精密機械である。船がどんどん大きくなり、パナマ運河の幅33 mに対し、32 m幅の船が大半になってしまった。要するに両側の隙間が50 cmしかないのだ。船がどちらにも偏らないように静々と進むのは、一種異様な雰囲気である。風の影響もあるだろうが、ほぼ無事故で毎日の業務をこなしている。先回紹介した事故は、かなり稀な例である。
 旧型機ではそういう仕事ができなくなってしまった。ウインチの張力を手加減で決めたり、速度を目測で合わせるようでは、現代の巨大船は運河壁に衝突してしまうのだ。

Panama canal (5)Panama Canal (4) 曳航索・巻取り装置は windlass という。発音はウィンドラスである。ワインドではない。この張力を一定にする装置の開発がキモであったようだ。一定速度での走行、均一な張力の二つが大切である。船の上から見ていると、運河壁との隙間は完全に一定で、文句のつけようが無い。

2019年04月01日

ラック式機関車の運用

 閘門が開くと、左右の機関車は協調しながら進む。ワイヤの張力は半自動で調整されるようになっている。いつもピンと張っていて、緩むことは無い。何万トンもある船の慣性は巨大だ。動き出したら止まらない。ぶつかると大破する。
 しばらく前に事故があったことを覚えていた。機関車が押し潰された写真が印象的であった。その動画を見つけ出すことができたので紹介する。向こう側の機関車がワイヤをもう少し強く巻上げていれば、防げたような気がする。船首に乗っている pilot 水先案内人 のミスであろう。最初から急角度で進入しているのはまずかった。


 キャブが潰されているが、運転していた人は無事だった。集電装置がショートし、煙が出ている。この種の事故があることは、ある程度想定されているので、クレーン車が用意されている。

turn tableturntable2crane クレーン車は、中央の線路に置いてある。ターンテイブルをポイント代わりにして出動する。このターンテイブルは全回転するものではなさそうだ。ラックが斜めに切られている。レイルも切られている。この部分の線路は、機関車に力が掛かる位置ではないので、このような方法でも良いのだろう。要するに、曳船機関車が走る全線に亘ってラックがある。また、クレーン車が置いてあるところにはラックは無い。牽引しないから、それで問題はない。

 集電装置は細い隙間の奥にある。隙間の周りは絶縁材でできている。シュウ自体には、ある程度の幅があるのだろう。雨が入るので、三相交流480Vで、低電圧である。饋電区間が短いし、出力が大きいわけでもないので、十分である。薄い集電装置の両側面とレイルとで集電しているように見える。ここに製造所の発表している記事があり、それによると、最高速度は10 mph(時速16 km)である。ギヤ比はかなり大きく、回送時にはウィーンと唸りながら走る。
 軌間は 5 ft で広軌である。標準軌より少し広い。昔のパナマ鉄道の軌間である。
