2017年06月

2017年06月29日

続々 3軸台車

Equalized + sprungequalizing 前後軸を、ひっかかりなくイコライズするというのは意外と難しい。今まで、ほとんどのアメリカ人は何も考えずに組んでしまったのだろうが、この写真をご覧戴くと問題点がお分かりだろう。

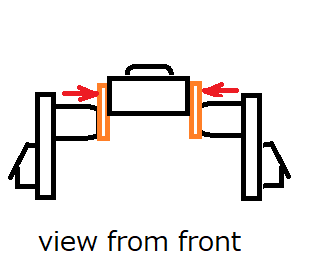

 支点(赤矢印)が荷重の掛かる部分のかなり内側にある。これではまずい。すなわち、軸には回転力以外に、コジる力が掛かっている。摩擦を最小限にする工夫が必要だ。橙色の部品には厚板を貼り合わせて、段付きネジの円筒部と同じ長さの摺動回転部を作った。こうすればコジる力が働いても、平気である。

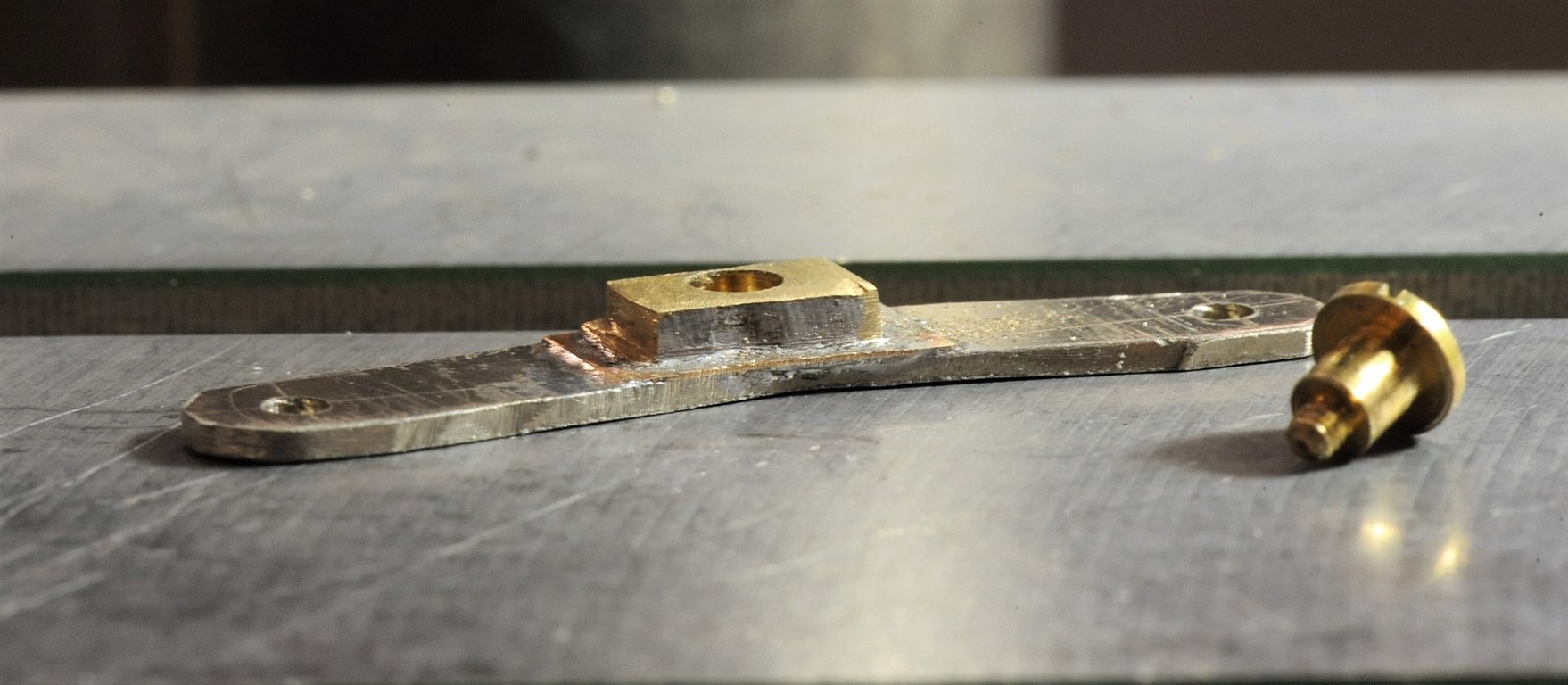

making equalizerequalizer + pin この軸は長めの段付きネジだが、相手と良く擦り合わせて、ガタが全くないように作り、モリブデン・グリスを少量塗っておく。厚板にはリーマを通し、油目ヤスリで調整した。潤滑脂を付けてぬるりと入るよう (snug fit)  にする必要がある。 この手の工作は得意である。

 本来は台車は2点支持にすべきだが、段付きネジの数を節約するために3点支持にした。要するに、片方はハンダ付けするのだ。捻られる角度が小さいので、全く問題ない。

spring releasedspring depressed 組んで見て、3点支持が機能することを確かめる。中間軸は、いわゆるキャノン・ボックスで、末端に内径 2 mm、外径 5 mmのボール・ベアリングを入れている。左はひっくり返してバネが伸び切った状態で、右は押え込んだ状態である。この位置あたりでリミッタで制限する。この台車は上の写真とは別の部品を使っている。

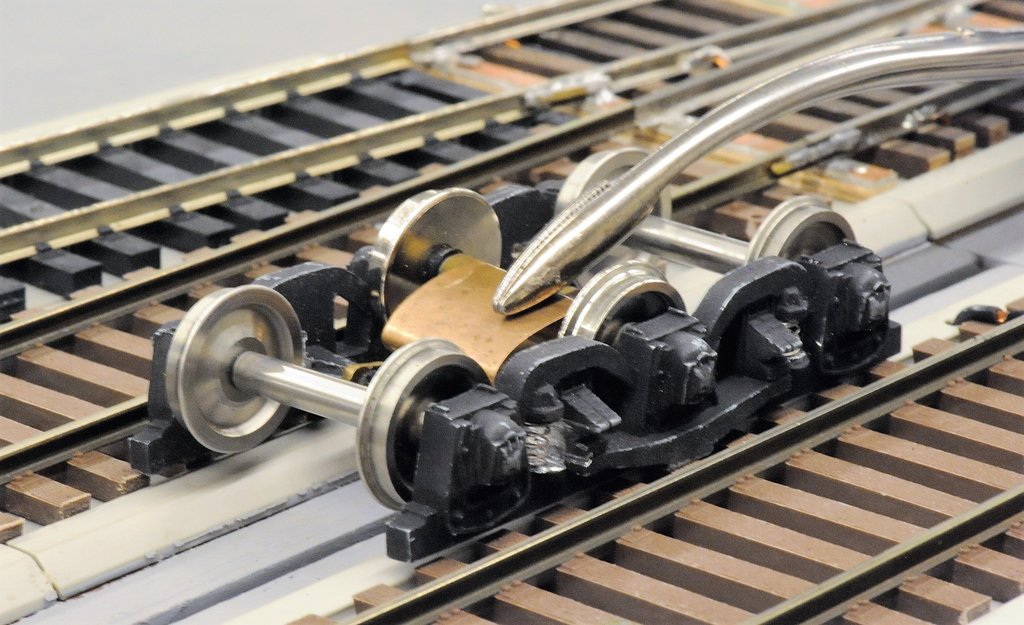

spring loaded 薄いリン青銅板を曲げてハンダ付けし、200 gを支えていることを確認する。全体を組んだら、荷重を掛け、ポイントのフログの上を通して音を聞く。3軸とも同じ音がすればよい。曲げた1枚の板バネだからふにゃふにゃで、中間軸は左右に振れてショートすることもありそうだが、意外にそれはない。レイルの上を走っているので、左右に振れることがないのだ。あるとしたら、それは脱線時だから、問題外である。

 完成した台車は、薄いゴム板を介して車体に取り付けると、非常に良い音が出るようになる。

2017年06月27日

続 3軸台車

 レイアウトの作業中に、車輛工作のことを考える。帰り際の1時間に工作をする。

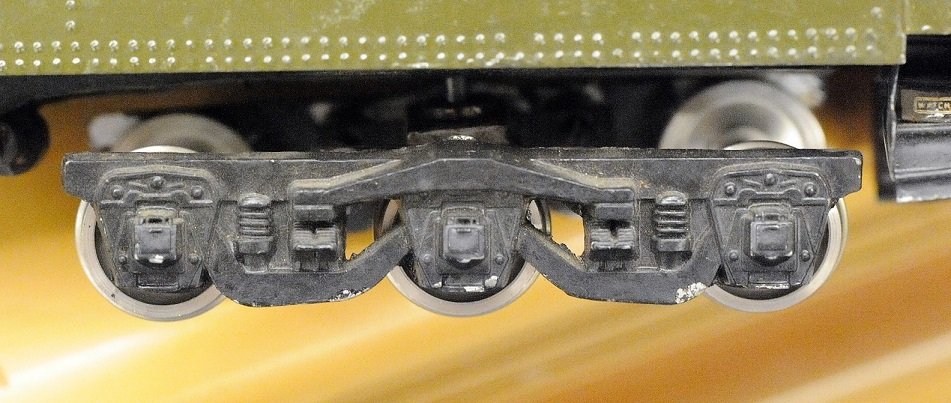

Walthers Pullman truck プルマンの台車がたくさん必要だ。とりあえず Walthers のキットを組んだものに数輌分取り付けねばならない。良い性能のイコライザ付き台車がないので、改造して作らねばならない。

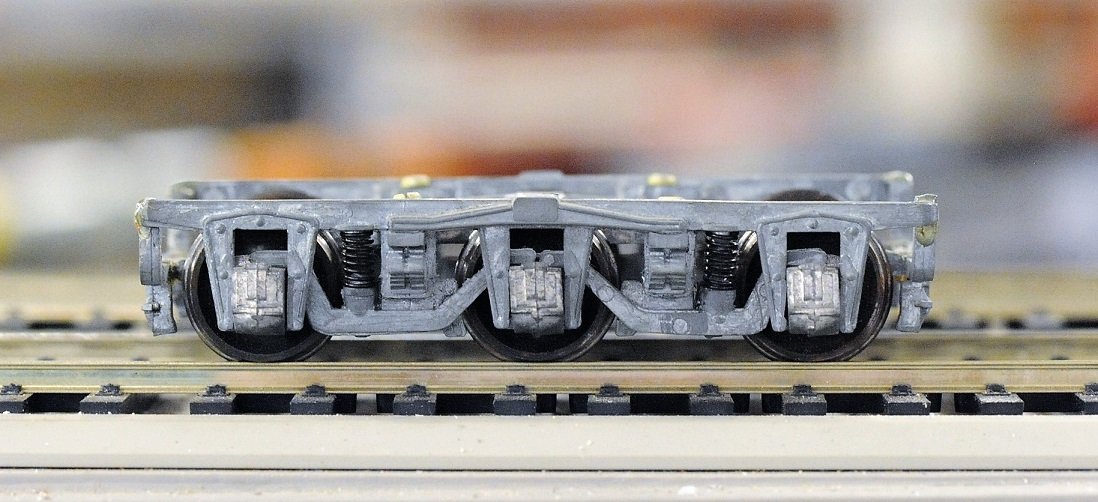

Modofied Walther's truck 造形の点では、 Walthers のダイキャスト製がなかなか良いが、抜けるべき孔が抜けていないので、文鎮のような感じである。まずそれを糸鋸で抜いてしまう。細かい糸鋸は詰まりやすいので、最大限に粗いものを使う。電動糸鋸の金工用が具合が良い。この写真は一部切り抜いた状態だ。

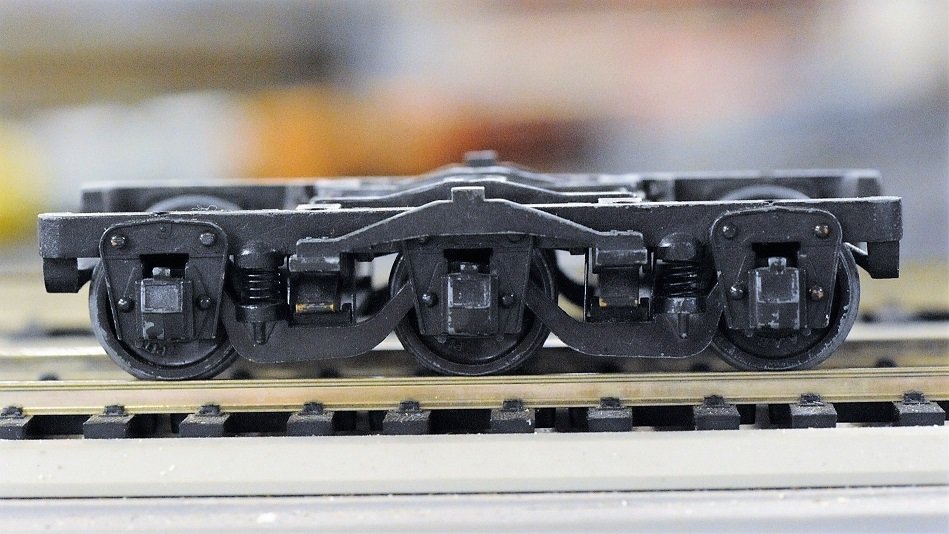

spring attached ザクザク切って、ヤスリを掛ける。そこに細いコイルバネを貼り付けると、可動式だと勘違いする人が出てくるほどだ。


 文鎮からは脱したが、中間軸をどうするかだ。よくあるのは、中間軸受を長穴にしてごまかす方法だが、走っているとき、車輪が踊るのが良く見えてしまい、みっともない。音も悪く、これは駄目だ。
 前後軸はイコライズするが、中間軸はバネで支えたい。側台枠がダイキャスト製なので、軸箱は動かせないのだ。

 なるべく簡単に解決したいので、内側軸受にして板バネで支えることにした。20年ほど前思い付いて、ある程度の部品は作ってあるのだ。Low-Dを開発しているときの試作車輪を用いたユニットを、いくつか持っている。それはボール・ベアリング入りである。キャノンボックスにバネをハンダ付けすればできあがりだ。

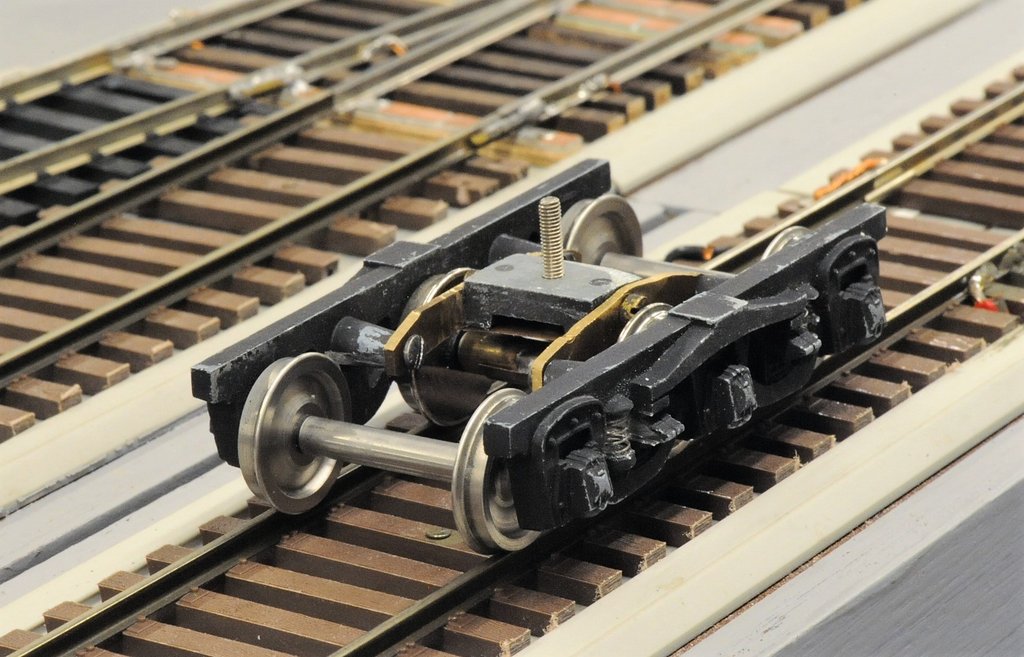

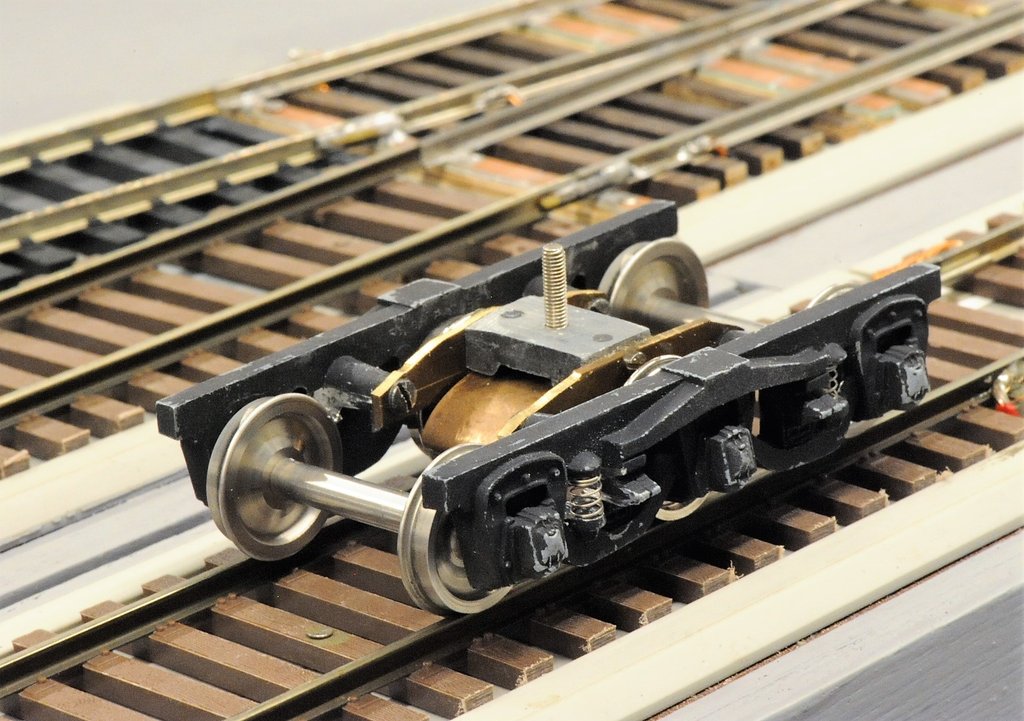

6-wheel truck 要するにイコライズしている2軸の中間にバネで圧着する中間軸を付けるのだ。この場合のバネの強さは事前に実験して決める。予定では、このプルマンの軸重は約200 gwだ。台車の質量が約170 gだから、バネだけで台車+30 gの分銅を支えなければならない。あとは自然に分配される。
 このバネの負担力を先に計算するというのは、当たり前なのだが、意外と盲点であるそうだ。これを考えている人は少ないと思う。蒸気機関車の先従台車をバネ支持にしているときは、これを先に考えるべきなのだ。そうして、動輪がスリップするかどうかを計算し、補重量を決めるべきである。
 過去に完成させた機関車は、すべてそうやって決めて来た。大切なモータを焼いてはいけないからだ。


2017年06月25日

3軸台車

 模型の3軸台車で実物通りに動く物は少ない。

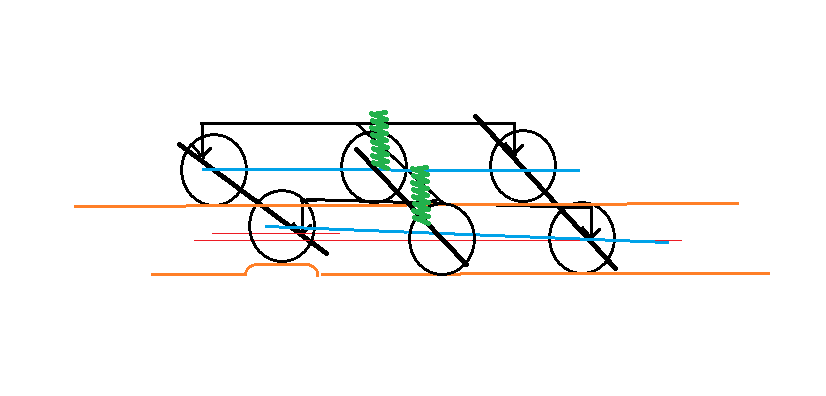

 イコライズしてあれば、イコライザの支点は2:1の点を押えているはずだ。実物がそうなっているから、模型にも間違いはない。
 ところが、Sunset の子会社のGolden Gate Modelsの客車の台車は、不思議だ。バネ支点位置は良いのだが、イコライザと3つの軸箱が一体なのである。折れないから、何とかして切り離してみようと思った。しかし、切ったら最後、どうやって収拾を付けるかが問題で、まだ手をつけてない。イコライザは亜鉛ダイキャストで、細いがかなり硬い。曲がらないこともないので、重い客車が載っていれば、ある程度は撓んで、何とかすべての車輪が密着しているようだ。
 心皿位置がネジ留めの都合上、ずれていて、軸重が一定でない。脱線しやすいから、これは許せない。心皿位置を支える滑り子を取り付けて、回転中心はずれているが、荷重は中心に掛かるようにした。脱線は皆無になった。
 アメリカ人は、よくあんな状態で我慢しているものだ。軸重が一定でないと、様々な条件で浮き上がりやすく、ろくなことはない。

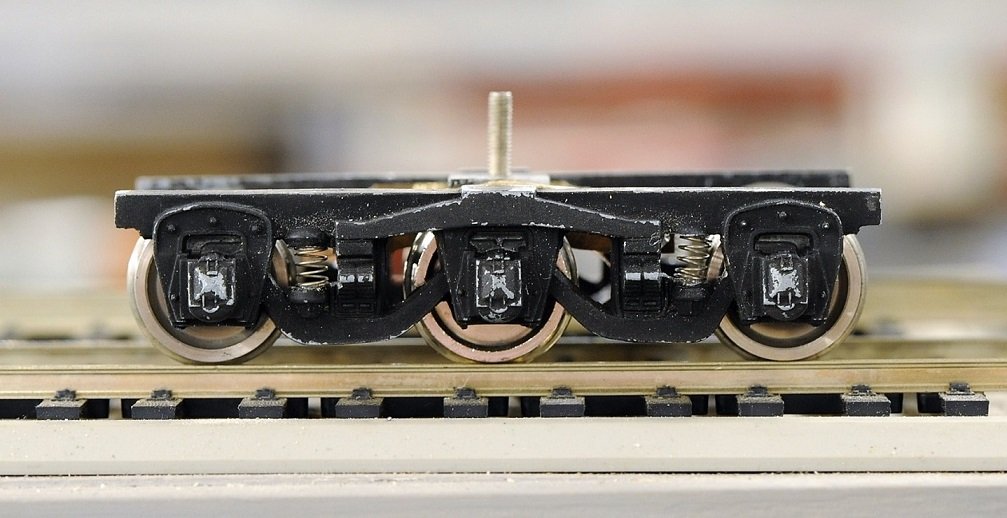

Ace's 6-wheel truck この台車はAceと云う会社が1965年頃売っていたもので、ダイキャストのフレイムとホワイトメタルの軸受からなる。ちゃんと sprung であるが、軸が入るところはハトメが入っていた。減りにくいつもりなのだろうが、どちらかというと給油が完全であれば、ホワイトメタルの方が摩擦が少ないはずである。実感的とは言い難いが、まあよくできている。
 いずれ、ロストワックスの軸箱にボールベアリングを入れたものに取り換える。

USH working spring truck これはUS Hobbies (KTM製造)が出していた細密構造のダイキャスト台車である。揺れ枕まで動く凝った作りだが、車輪が亜鉛鋳物で話にならない。スケールを間違えているような気もする。大きいのだ。1/45.2かもしれない。しかし、「これでも正しい」という人もいる。大きい台車もあったと言うのだ。真偽は分からぬ。
 Dennisはこれをもとにロストワックス鋳物を作った。鋳縮みで、ちょうど良い大きさになったそうだ。

 関係者の証言が得られたので発表する。この台車はUS Hobbiesの発注でKTMが作ったが、その時渡されたサンプルが Auel 製品であった。この通りに作れと言われて作ったが、そのスケールが17/64インチスケールであったことに、双方が気付かなかった。それで一回きりの製造で打ち切られた。 Jan.30,'19

2017年06月23日

果報は寝て待て?!

 度重なる目の手術で、相当に参っている。内部の問題(白内障、緑内障)は全くなく、外部の問題なのだが、余分なもの(翼状片)が表面に出来て、それを切除している。瞳に掛かる前に取らないと、大変なことになる。今回もきわどいところだったようで、「来るのが遅い」と言われてしまった。それが成長すると、目のレンズが多少影響を受けて、歪むらしい。乱視が出てきたのはそのせいだという。
 今回も単に取り除くだけだろうと気楽に行ったら、根本的な原因を解決しないと再発が収まらない、というわけで長時間の手術となった。かなり深く切ってレーザで焼き切る。欠損部分(defect) を埋めるために、よその影響のなさそうな部分から切り取って来た組織を移植するということをしたようだ。手術室には、 新しいZEISSの手術用顕微鏡が装備されていた。
「前の器械はどうされたのですか。」と聞くと「捨てたよ。」とおっしゃる。「それ、欲しかったな。」と言うと、大笑いだ。あれがあれば、罫書き線に沿って切るのは訳ないし、様々な局面で役に立ったろう。

 鎮痛剤は3回分しか出ず、その後の痛みはかなりひどかった。3日間全く動けず寝ていた。好きなメンデルスゾーンの歌曲を100回ほど聞いた。目を瞑っていると、頭の中で 3D の設計図が出てくる。ターンテイブルの機構部分で悩んでいたが、3日も考えると、非常に良い案ができた。片眼でスケッチを描いて保存した。
 頭の中では、裏側からも簡単に見ることができ、下手に現物を見るよりも発想が豊かになることに気が付いた。この方法を、今後活用したい。


2017年06月17日

続 Model Railroader 1000号

 時を経ても価値のある記事、というのはある。筆者にも思い出がある。この記事のおかげで開眼したというものがあるのだ。

 筆者にとっては、1976年ころのWalk Aroundの記事である。その概念を知るまで、パワーパックで機関車をコントロールするものだという固定観念から抜け出せなかった。
 それが拭い去られてしばらくして、RMC(Railroad Model Craftsman)でSWAC IIの製作連載記事があった。すぐに基盤を注文し、日本製の部品でそれを作り上げた。
 たかだか7 mほどしかない線路であったが、スロットルのジャックを差し替えてウォーク・アラウンドを実践した。それを見に来た魚田真一郎氏が、すっかり虜(とりこ)になってしまった。もう一台作って、それで遊んだ。
 我々は、日本で最初のウォーク・アラウンド実践者であろう。

 日本では相も変わらず、細密加工した模型を賛美している。走るかどうかも分からないものを鑑賞しても仕方あるまい。模型雑誌の記事を読んでも、走行性能を上げる話など、どこにもない。

 随分前の話だが、ボールベアリングをHOのギヤボックスに入れる話が載った。ウォームギヤのスラストに耐えるよう前進側の当たるところを2重にしている記事であった。残念ながら、大きなスラストは急停車時に発生するので、どちらかと言えば、逆転側を2重にするのが正解だった。一つでも壊れはしない。よほど強い力が掛かっても大丈夫だ。ただし、ベアリングのハウジングが、ガタガタだと弱いだろう。滑り嵌めできっちり作るべきだ。それをせずに、2重にするという発想がまずおかしい。その原稿をそのまま載せてしまうというところが、TMSらしいところである。
 たまには、模型界を引張るという気概を見せてほしいものだ。

 目の手術を受け、一週間の安静を言い渡されました。しばらく休載します。

2017年06月15日

Model Railroader 1000号

MR1000th Model Railroader の 1000号 を見ている。
「鉄道模型はこうなる」(The Future of Model Railroading )という記事が興味深い。この種の記事は、TMSではほとんどないところが悲しい。

  game changer (流れを変えてしまうもの)はDCCのようなコマンド・コントロールとサウンド・デコーダであるという。細かいディテール・パーツの発売などではない。新しいFシリーズの機関車の発売でもない、と書いているところには笑ってしまった。要するに細かいディテールなどを気にする人は、少なくなったということだ。

 今までは線路を流れて来た電子(電流と言わないところが面白い)で動いていたが、バッテリィで動く機関車が、いま調子良く使っているDCCと同様に動かせればよい。問題は電池容量である。HOの燃料タンクくらいの大きさで、1、2時間動くものが既にある。重連しているダミィの機関車の中に積めれば、もっと長い時間動く。充電の方法を考えれば、電池を外さずに充電できる。(もう少し踏み込んで書けば良いのにと思う。)

 Offboard sound (スピーカを車輛から外したサウンド・システム)要するに、スピーカを小さな車輛に積むのをやめて、線路からのDCC信号をサウンド・デコーダに直接つなぎ、その音声出力をヘッドホンに無線で送る、ということらしい。確かにいい音はするだろうが、機関車が向こうに行っても同じ大きさの音である。蒸気機関車についてはどうやるか分からない。
 Oゲージでは大きなスピーカが積めるので、それほど利点は感じない。

2017年06月13日

本日、ブログ2000号

 表記の通知を受けた。思えばこの1000号は早かった。祖父江氏、土屋氏、吉岡氏の死去に伴う博物館の建設作業、伊藤剛氏の遺品の収蔵、雑誌への対応などで目が回るほど忙しかったので、「おや、また1000号?」という感じだ。

 以前は全く気にも留めなかった読者数を、毎月の集計でみている。毎日、正確に決まった数の人が読みに来て下さっていることが分かる。読者数の波がここ1年、全く同じである。決まった数のフォロワーがいるということは、評価が確立されたということであろう。筆者の提唱することにご興味のある方が、一定数存在するということであると解釈している。

 筆者のポリシィは一貫している。
摩擦の少ない車輛を、高効率の機関車でたくさん牽き、重量感のある動きを再現させる。」
 それだけである。それを実現するためなら、何でもする。つまらぬ(と言っては失礼か)ディテールには凝らない。ただ、見えるところはそれなりに処理する。見えないところはすべて無視する

 博物館を見せてくれという要望はかなりあるが、今のところ、ほとんどの場合お断りしている。セキュリティがまだ不完全で、大切な収蔵物に事故があってはならないということもあるが、それよりも、見学者に割く時間が惜しい。その時間を製作に振り向けたい。
 それとターンテイブルが未完成で、お見せできる状態ではない。早く完成させねばならない。


2017年06月11日

続 wireless control

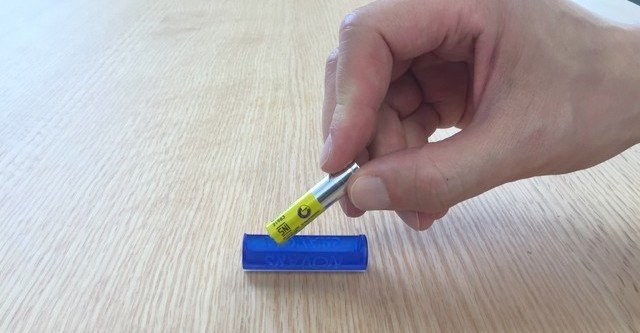

detail_1318_no01 他にこんなのもある。これは単三電池1本で動くプラレールのようなおもちゃをラジコン化する装置である。単三電池を外して、単四電池をはめ込んだこの装置を、代わりに差し込めばできあがりだ。

 すぐに鉄道模型に使えるわけではないが、何かの補助装置を動かすディヴァイスとしては有効だ。連結解放装置にはすぐ使えそうだ。10チャンネルあるそうだから、目的の車輛以外には影響なく作動させることができる。

 先回のもそうだが、汎用を考えているので、もう少し絞ったものであれば、鉄道模型用として使いやすい。特許で縛られているようなものではないから、簡単に開発して市場に出せるはずだ。

 実は筆者も、その分野の専門家に話をしているところだ。ハードは既に確立されているので、ソフトの部分での様々なアイデアを検討している。問題は到達距離で、Oスケールだと20 mほど届いてくれないと意味がない。

 レイルからの給電を考えないと、さまざまな可能性が広がりそうだ。

2017年06月09日

wireless control

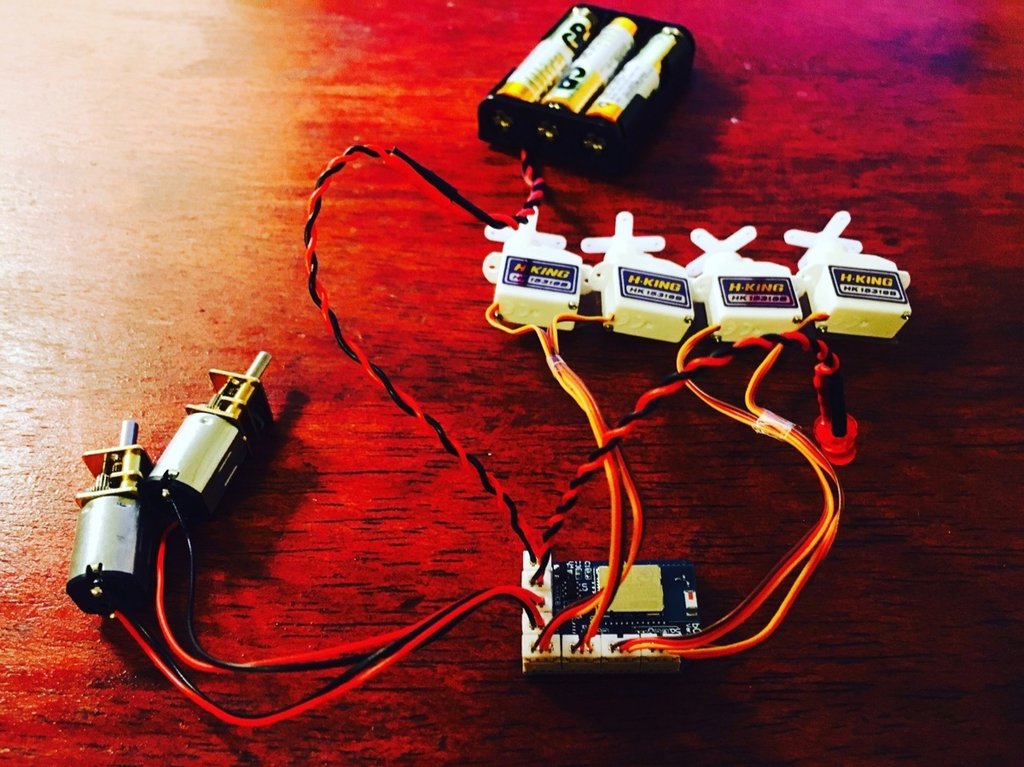

a216d9a0-0b8e-56c3-1a96-2555e9050b68 最近のラジコン技術の進歩には驚く。いつかは出るだろうと思っていたが、もう売っているものがある。このウェブサイトの製品は安くて簡単そうだ。小電力Bluetoothなので。到達距離は小さそうだが、とにかくすぐできる。

 すでに4チャンネルのproportional control(比例制御)である。これが数千円で買える。電圧が5.5Vなのは残念だが、実は6V用のモータが、いくつか手持ちにあるので、そのまま使えそうだ。
 設定はほとんど何もしなくてよい。そのまま動くはずだ。ただ、モータ出力2チャンネル、サーボ出力が4チャンネルもあって、それで何をしようかということになる。LED出力も4つある。

 電車ファンなら、左右のドアを開けて2チャンネル、連結器の解放で1チャンネル使える。iPadでもスマートフォンでもOKだ。

 どなたか電子工学にお強い方が、鉄道模型専用12 Vのディヴァイスを作られれば、きっと売れるであろうと思う。




2017年06月07日

Wifi control

WiFi 先日、関西で行われたOゲージの例会に行き、WiFi controlを披露した。線路の上では誰も気が付かないので、床の上を走らせた。出席の皆さんは非常に驚いたようだ。
「これは面白い、僕も欲しいな。」とおっしゃる方もあった。今後の発展が期待される。
 スウィッチを窓から指を入れて操作できるようにしてある。当初、取り付け板が 1 mm板を曲げて作ってあったので、指を入れてぐいと押したり引いたりしているうちに曲がってしまった。そうなるとスウィッチが何処にあるか分からなくなり、さらに指を出し入れしているうちに、余計曲がってしまい、操作できなくなった。ボディを取り付ける部材を避けているので、このような曲がり方にならざるを得ない。

switchswitch2 仕方がないので、スウィッチ取り付けスティを剛性のあるもので作った。厚手のアングル、チャネルを組合わせた過剰品質のもので、とてつもない剛性がある。窓から指を入れると確実に on,offできる。
 博物館での運転で勾配を2往復したら電池が無くなったが、運転会場の平坦線では、かなり持つ。鎮目氏の客車10輌編成を牽いて、エンドレスを何周か廻った。その客車はLow-Dを付けていることもあって、摩擦が極端に少ない。そういうことを知らない方は、「006Pでもずいぶん持つものですね。」と驚いていた。普通の車輪なら、一周もできないはずだ。

 この種のレイルからの給電を想定していない鉄道模型は、Dead Rail と呼ばれる。

2017年06月05日

続々々 Old Black Joe

OBJ's 年次総会には、完成した何台かが持ち寄られた。沢山つないで走ったが、モータ、ギヤが同じなので完全な協調運転ができる。
 各人が様々なサスペンション(懸架装置)を付けている。コイルバネにした人もいれば、硬い線バネで支えた人もいる。走らせるとそれぞれのバネの特性が出る。コイルバネで浮かせた構造にすると、ポイントのフログで電車のような軽やかな音がする。

 会場では負荷をかけての走行はしなかったが、博物館レイアウトの勾配上での負荷試験では、モータの唸りが聞こえた。おそらく、チェインの伸びがその音の一部を作り出しているのだろう。
 チェイン駆動ではスプロケットの角速度とチェイン速度とが、完全には一致しない。それがうなりのように聞こえるようだ。悪い音ではない。以前書いたように、位相をずらした二本掛けにすると変わって来るだろう。

 筆者の機関車が一番重かった。他の皆さんは重くするとモータが焼けると思われたようだ。実は提供したモータは、大変強力な高級モータで、軸重500 g程度でスリップ限界である。鉛をそんなに積み込むことはできないので、どんな補重でも問題のない範囲に収まる訳である。
 事前に計算しておいたのだが、それを他の方に伝えるのを忘れていたのだ。申し訳なかった。

 側面のディカールは、Union Pacificにした。余っているディカールがたくさんあったからだ。他に理由はない。

2017年06月03日

続々 Old Black Joe

Old Black Joe 伊藤剛氏のオリジナルはこんな形である。 外側三線式だ。その集電シュウが実によく出来ていて驚いた。適度な接触圧を持ち、垂れ下がらない。パンタグラフは戦前の朝日屋製を改造したような構造だ。

 フリーデザインの車輛であるから、これを縮小して線路に載せると奇妙なものである。今回のOスケール化のポイントはそこである。本物を設計するつもりで、各部の寸法を決め、それを縮小した。基準となるのは車体幅である。幅が広くなると急にトイ・ライクになる。扉の大きさも大切な部分である。要するに、乗る人間の寸法を基準に設計することが、実感のある模型を作る最短の道である。
 扉は開くようにもできる。筆者は開けないつもりだったが、簡便な方法を思いついたので、開閉可能にした。戻りバネを付けて、普段は閉じている。塗装時に気を付けないと、塗り残しが見えてしまうから、開けたままで塗って、その後外を塗った。

 小型機関車では、うっかり手を伸ばして感電ということが多いそうなので、パンタ台で持ち上げ、エアタンクでガードした。
 Sacramento Northernの本を読んでいると、庫内でパンタを上げる時の話が出ていて、それをやるつもりでポールを増設した。本物のポールは先端がT字の形をしていて、本当に接触させるだけの機能しか持たない。数十秒間補助コンプレッサが働くだけの集電機能である。HO用のポールがあったので使った。

 塗装は黒で、それにオレンジのトラ縞模様を付けた。塗装するつもりだったが、Dr.Yがディカールを印刷して下さったので、省力化できた。これをマスキングでやろうと思うと、かなり大変だ。

2017年06月01日

続 Old Black Joe

OBJ 車体を仮組みした時の様子である。

 二軸機関車である。軸重はある程度大きい。バネを効かさねば、線路に大きな影響が出るし、音がやかましい。懸架方式は種々考えられたが、硬いバネを独立して付けることにした。本線上のフログを通過する時の車輪の上下量が0.5 mm以下であるので、イコライザの必要はないと結論した。コイルバネでは緩衝性がないので、ふわふわしてしまう。機関車であるから、どっしりとした動きが欲しい。

 話は変わるが、先日某所で二軸貨車をつないで走る場面を見た。ガラガラと走るのは仕方がないが、ポイントで飛び上がる様子が見えた。実にまずい。「重くすれば良くなりますよ。」と言う人もいるが、それは間違いだ。重くすれば、運転によって線路が傷むし、飛び上がりが無くなるわけでもない。極めてゆっくり動かせば、飛び上がりはしないが、それはもはや鉄道模型ではない。線路が傷むと言うと「そんな馬鹿な。」と言う人がいるが、これは事実である。フログが減る以外に振動でハンダが疲労し、導通不良を起こす。

 二軸貨車はリジッド(固定車軸)でよいという暴論を見たことがあるが、それは走らせていない人の意見だ。たとえ走らせていたとしても、節度のない走り方にも不満を感じない人であろう。二軸貨車こそバネが必要である。そこそこに硬いバネで、しかも緩衝性があれば、実に快適に走らせることができる。これは高校生の時に実験して確かめた。
 小サイズの模型の場合は、ゴムを使えばかなりコンパクトに収められると思う。しかもこの方法なら、前後の台車が多少捻られるようにするのは簡単なはずだ。イコライズ方式でも良いが、音の点ではバネ、ゴムには全く敵わない。
