2017年04月

2017年04月30日

leading or trailing

 自動車は前後進するので、リーディングだけだとブレーキ力が不足し、危ないことがある。
 最近は4輪ディスクが普通だが、40年ほど前までは乗用車もドラム式がかなりあった。前輪は2リーディング(二枚のブレーキ・シュウが両方ともリーディングになっている)であったが、後輪はリーディング・トレーリングであった。後退時にブレーキが効かないと事故を起こすからである。
 最近は、ディスク・ブレーキでもリーディングがあるらしい。英語の表現は、self actuating、self energizing などである。


 バイクは前進しかしないので、2リーディングがふつうである。ところが、モトクロス用のバイクだけは、前輪にリーディング・トレーリングが採用されていた。逆に廻そうとする力が掛かる瞬間があるからだ。

 蒸気機関車は前進を旨としている。となると、ブレーキはリーディングが有利だ日本の機関車はトレーリングが多いのはなぜだろう。喰い込み過ぎて危ないのだろうか。
 アメリカの近代の機関車は、後ろから抱くリーディングがほとんどだ。この考察は実物業界の技術者K氏によるものだが、興味深い。

 井上豊氏は、
「列車のブレーキは大したことはないが、機関車のブレーキは良く効くんだ。カキッと止まるんだぜ。」とおっしゃった。バックの方がもっと効くという話は出なかった。そこを聞いておくべきであった。

追記 日本の機関車も、前から抱いているが、リーディングであると、指摘されました。次の記事を参照してください。

2017年04月28日

集電ブラシ

 今野氏のブログでしばらく前に話題になった件である。

 ブラシをどう作るかである。接触させる部分の構造を、皆さんあまり考えていないように思う。コメントに少し書いたのだが、本論に入る前に、打ち切られたのでその続きを書くことにする。

leading and trailing ブラシの接触圧は回転方向で力の掛かり方が変化する。これもリーディングとトレーリングの考え方である。バイクに乗っていた人はこの言葉をすぐ理解するだろう。要するに、押すか、引きずるかである。左の図は二軸貨車のブレーキを模式的に描いたものである。
 回転方向によって、ブレーキ・シュウが食い込むか、それとも逃げて行くか、という差が出る。シュウをぶら下げている支点がどこにあるかで、加えた力で生じる摩擦力が変化する。深く考えると、シュウのどの部分を押すかによっても変わってくる。

leading & trailing 丸いものは考えにくいので、円周の中心を無限遠に持って行くと平面になる。掃除をするとき、モップを押す(1)のと、引く(2)のとでは力の掛かり方が数倍違うことがある。支点を下げて床と平行にすれば、押し引きでも全く変わらない。つまり、円周で言えば、支点を接線上に置く(3)ことである。様々な模型を見るが、そこに気を付けている模型はまず見ない。これを守らないと、前進は良いが、後退時にガリガリ音がすることがある(その逆もある)。

 大きな模型では集電ブラシを板で作り、その先にニッケルを貼る。接触点を増やすために先端を櫛状にする。この櫛状にする方法はEscapのコアレスモータに使われている。ニッケルがなぜよいかは決定的な答はないが、適度に硬いこと、融点がかなり高いことと、酸化被膜に多少の通電性があり、それが取れ易いことだろう。この知見はアメリカやヨーロッパ製の製品から来たものと思われる。
 筆者の父親は、「当然だ」と言っていた。何が当然だったのか聞いておくべきであったが、もう遅い。少なくともステンレスの酸化被膜は硬く取れにくい。
 最近は銀合金が使われるようだ。

2017年04月26日

OSR May/June 2017

 最近号の O Scale Resource にLow-D の記事が載っている。毎号載せてくれるのは有難いが、少し頻度が高すぎる。編集者の要望に応えて原稿を送っておいたものだ。まだほかにも、いくつか送ってある。
 また、99%以上、書いたそのままが載っている。"to" を一箇所抜いたのと、複数形を2箇所直しただけだ。編集者は良く書けていると褒めてくれるのだが、こちらとしては今様の英語にして欲しい。筆者が英語を勉強して50年近く経ち、アメリカから帰ってもう25年以上経つのだから。

 外国人の書いた英語の雰囲気を味わって欲しいらしい。 アメリカ人の友達に聞くと、古風な言い回しがあるそうだが、違和感はないとは言っている。しかし、筆者自身は読み返すと少々気になるところがある。今はこう言わないような気がする、と感じるのだ。自分の書いた英語なのだから責任を持て、と言う人もいるだろうが、原稿をコンピュータ画面で見るのと、このような冊子風になったものを見るのとは、少々感じ方が違うのはやむを得ない。

 ステンレスの摩擦係数が小さいから、フランジ角を小さくでき、その結果線路の不整による脱線が起こりにくくなったことを強調した。Big Boyなどのセンティピード・テンダが脱線しやすいのは、これを使えば直ると書いておいたのだが、果たしてどの程度の人が興味を持つのだろう。

 滑走データも付けておいた。最後の写真は非常に多くのことを語ってくれる。これを見てフランジが触っていないということが明白になる。過去にいろんなことを言ってきた人がいるが、これを見せるとたちまち黙ってしまう。それほど雄弁 (eloquent) な写真である。動かぬ証拠である。
 フランジの接触による損失は大きい。先日RP25を付けた車輌が1輌発掘されたので、よく整備して滑走させた。車輪は溶剤スプレイでよく洗い、油気をなくした。線路も溶剤でよく拭き、油気を取った。
 下り坂を滑走させたが、カーヴの途中でキーッという音がして驚いた。フランジの音だ。フランジが擦れてそんな音を立てたのだ。ステンレスの摩擦係数が小さいとは言え、音がするようでは、とんでもない損失を生んでいる。フランジでカーヴを曲がるのは、模型では避けるべき間違いだ。

 実験をせずに、分かったようなことを言う人は多い。出来るものなら、やって見せて欲しい。

2017年04月24日

再度 teasing

the engine しばらくここに停まっている。架線がないので動けない、というのは大ウソである。
 パンタグラフをひっかけたので、少しゆがんでいる。パンタグラフの最大上昇時の高さは 25 ftもある。アメリカの鉄道の架線高さの最大値は 24 ftなので、これでは高すぎる。少し工夫して、上がらないようにせねばならない。
 すでに信号橋には当たっている。相手が軽いプラスティックだから良かったものの、金属製を導入する予定だから、とても危険だ。

 信号橋は複線用をつないで接着し、4線をまたぐようにしてあるが、非常に弱い。接着部がぽろぽろ剥がれて来る。副木(そえぎ)を当てているが、いずれ壊れることは見えている。
 新しく、スティール製にする予定だ。これはそう簡単には壊れないので、5線をまたぐようにするつもりだ。見本になる本物を物色している。
 4面トラスのタイプが良い。内部にはXブレイスがところどころ入る。信号機はすべて上に突き出させる。上面は人が歩けるようにし、手摺りもつける。

 倒れると重大な事故が発生するので、路盤に固定する。

2017年04月22日

通称「ガラ」

tapping しばらく前にこれを入手した。長年探していたものだ。行きつけのバッタ屋にたまたまあって、安く買うことができた。もうこんなものを見ても用途が分からない人が多いのだろう。

 洗い油できれいに洗って、乾かし、注油した。何十年か工場で使われたものなのだろう。良く使い込まれているが、ガタがある訳でもない。調子が良いのでアタリであった。

 ガラでタップを立てると、折り込むことがまずない。
 細いネジ穴を切るのはいつもヒヤヒヤであった。折るのではないか。折れたらまた何日かステンレス容器内で塩水漬けにしなければならない。そういうことを考えると、タップを立てるのに勇気が要る。ところがこれを使い始めると、ネジ立てはいくつでもできる。まず折れることは考えられない。

 今までは折れないようにするには、ボール盤のチャックに銜えて下ろし、そろそろと廻していた。専用のタップ立てジグも持っているが、細いものはやはり心配だ。手に持って廻すなど論外である。手の指が対称的でないので(要するに片方の手に親指が点対称で2本付いているのならば、問題ない)、廻すときに軸がずれてしまう。だから折れるのだ。回転力だけしかかからなければ、折れないものなのだ。
 以前E氏の工夫されたタッピングドリルを見せて戴いた。それは、自作の細い手持ち電動ドリルであった。ゆっくり廻ってトルクだけしか伝わらないから、折れない。

 この道具は軸が水平で、タップの捻じれ具合が分かる。負荷が掛かると捻じれるので、その具合を見て、戻したりする。相手がブラスとはいえども、厚い板に立てる時には、戻して切粉を出さねばならない。その時、切削用グリスを付けると、とても具合が良い。
 先日は1.25 mmの板にM1.4を30個ぐらい立てたが、あっという間である。ガラの下には切粉が積もって、山になり始めた。


2017年04月20日

床板取り付けジグ

床フランジ取り付けジグ お答がbrass_solder氏からだけだったのは、寂しい。写真の撮り方が悪かったのかもしれない。

 タイトルを何と書いたら良いか、しばらく悩んだ。床板を取り付けるL字型の部品(アングル)を所定の高さに側板の内側に付けるジグである。床板そのものを取り付けるジグではない。

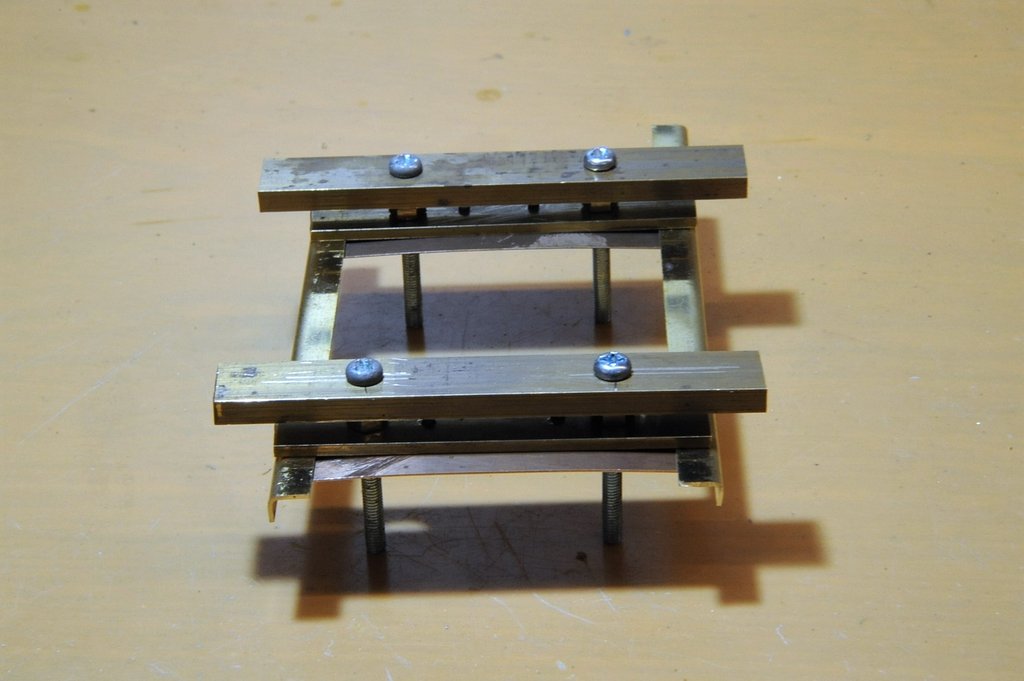

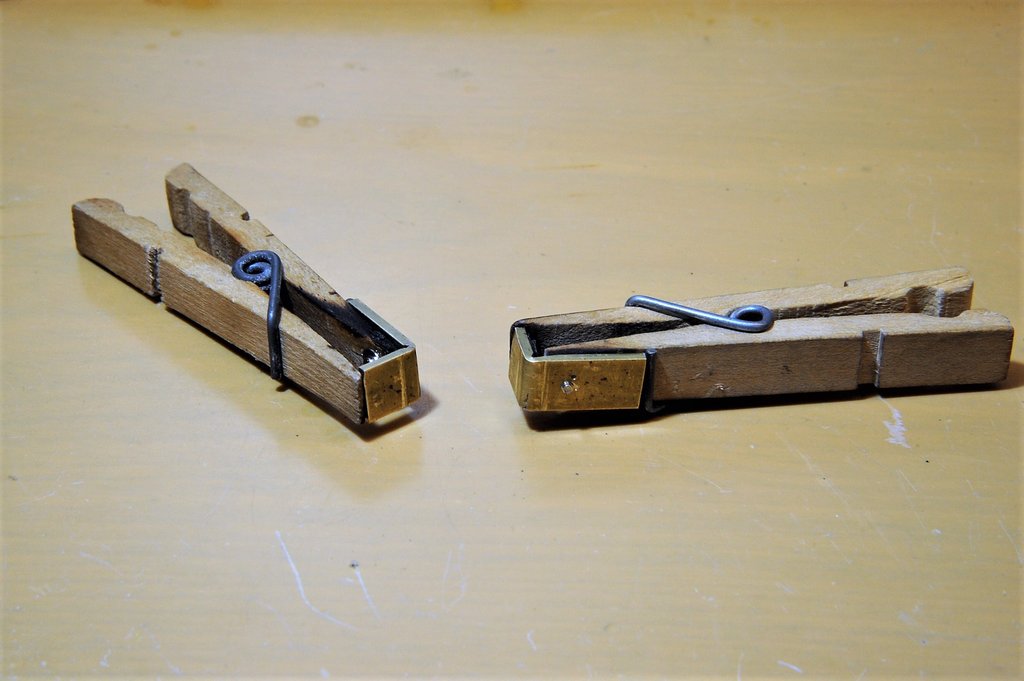

special clipsspcial clips2 厚い板を、屋根と側板を組んだ状態で載せ、アングルをバネで挟んで嵌める。アングルはバネの圧力で留まっているだけで、自由に動く。ここが筆者の工夫である。Oスケールは車体が大きいので、剛性が相対的に少ない。アングルを側板に密着させるのはなかなか難しい。洗濯バサミで締めると、側板が軽く曲がって密着する。洗濯バサミの先には、アングルをまたぐような加工がしてある。

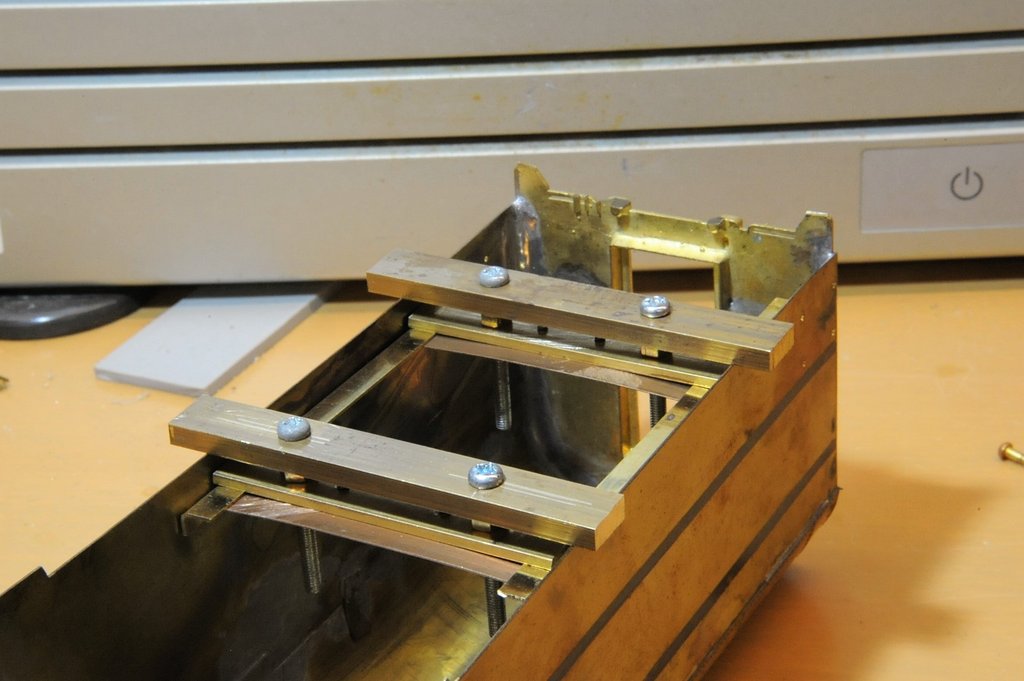

working with jig 大きなハンダごてを当てれば、ハンダが浸み込む。こういう工作はハンダごてが 適する。見掛けは問題外なので、ハンダを100%流す。完成するととても堅い車体ができる。
 作業が進むにつれてこのハンダ付けジグをずらして、全長に亘って取り付ける。アングル高さはネジで自由に決められる。

 筆者はこの作業が好きである。頭を使わなくても、時間が経てばたくさん出来ているという感覚が良い。職人になった気分だ。アマチュアといえども、時間は貴重だ。
 ブラス製の不等長アングルは、足立健一氏に大量に作ってもらった。こういうものはたくさん持っていれば、作りながら在庫を数えなくてもよい。

2017年04月18日

Jig

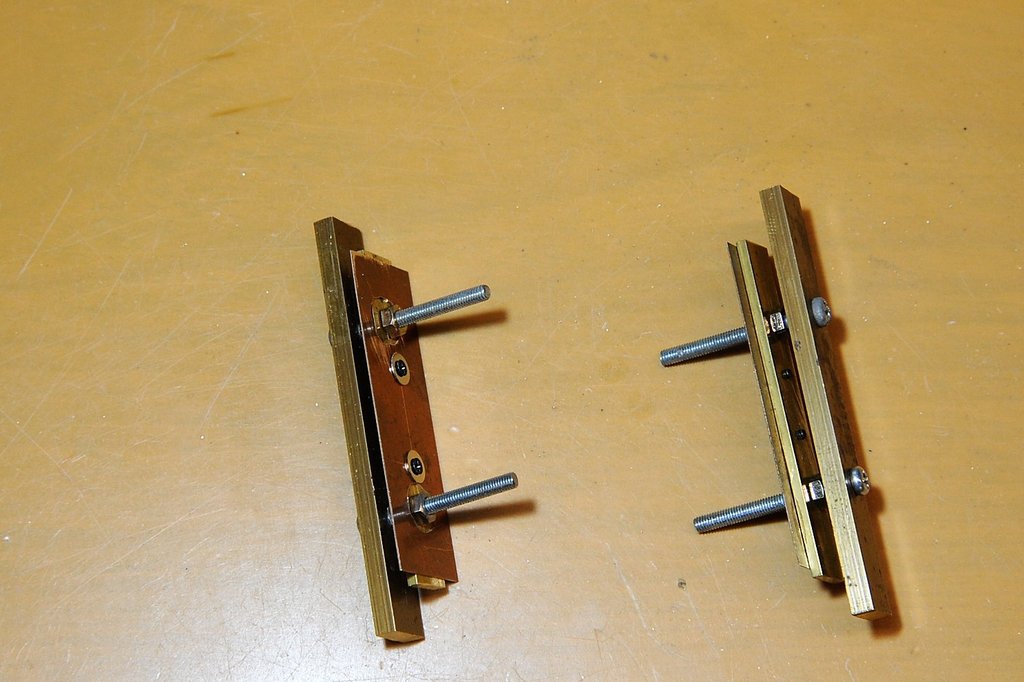

the jig このジグは何だろう。クラフツマンならすぐわかるはずだ。そうでない人はそれなりに?
 しばらく使っていなかったが、最近必要になったので引出しの奥から出した。一度踏んづけて壊したので、片方は作り直している。寸法を測らずに作ったので、ネジ孔の位置が少し違う。
  短いほうの板の裏には硬いリン青銅の板が張ってある。弾力で何かを挟むのだ。

 かなり前に、祖父江氏のところで見たものを自分なりに改良したものだ。祖父江氏は、相当頑丈なものを使って、ワークに嵌め込んでいた。これは上から載せるだけである。

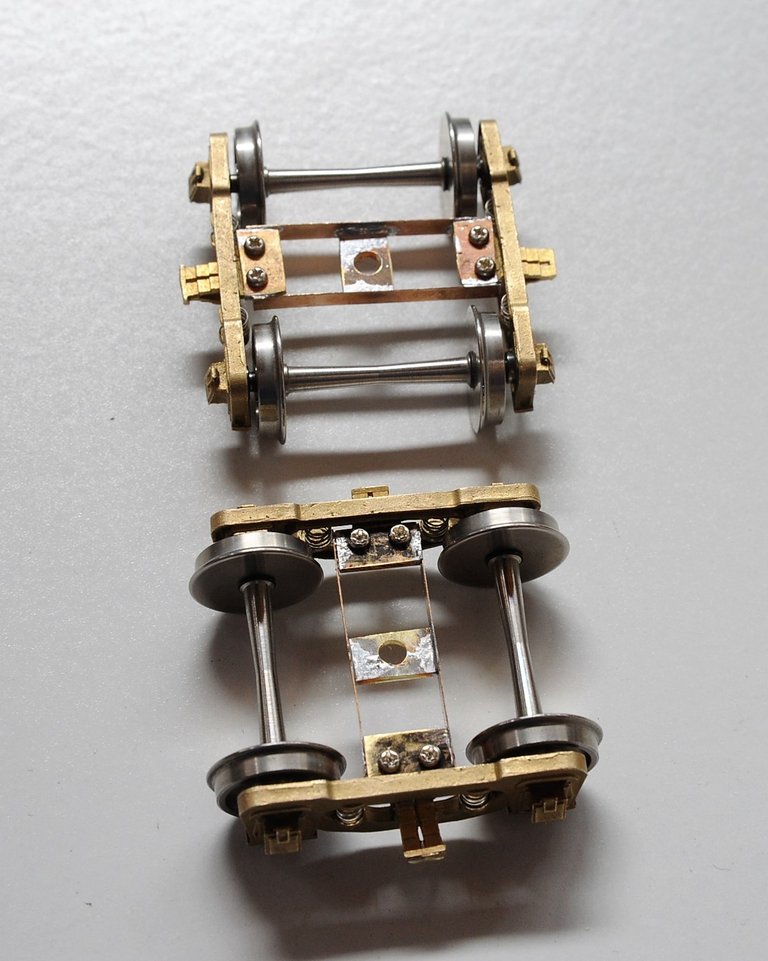

115_5415 この台車の枕梁が行くえ不明なので、 t 0.3 のリン青銅板を細く切って作った。台車枠が捻れるようにしたのだが、まだ硬い。t 0.25でもよかっただろう。t 0.2では薄過ぎた。
 この台車はカブース用である。リーフ・スプリングがほとんど飛び出していない台車のバネを切り捨て、長いロストワックス鋳物をハンダ付けした。内側は見えないので、半分に切って節約した。これくらい飛び出していると気持ちが良い。
 カブースは韓国製で必要以上に重かった。K氏のところから戴いたものなのだが、元の所有者が余計な改造をしようと思ったものの、左右裏返しに間違えていたりして、収拾が付かない物であった。購入者のK氏もギヴアップしたものらしい。
 思い切っておかしなところはすべて切り外して捨て、作り直した。とにかく重い車輌である。740gもあるので、ボールベアリングを入れざるを得ない。重いから、グリースの抵抗など問題にならない。よく走る。

2017年04月16日

motor bracket

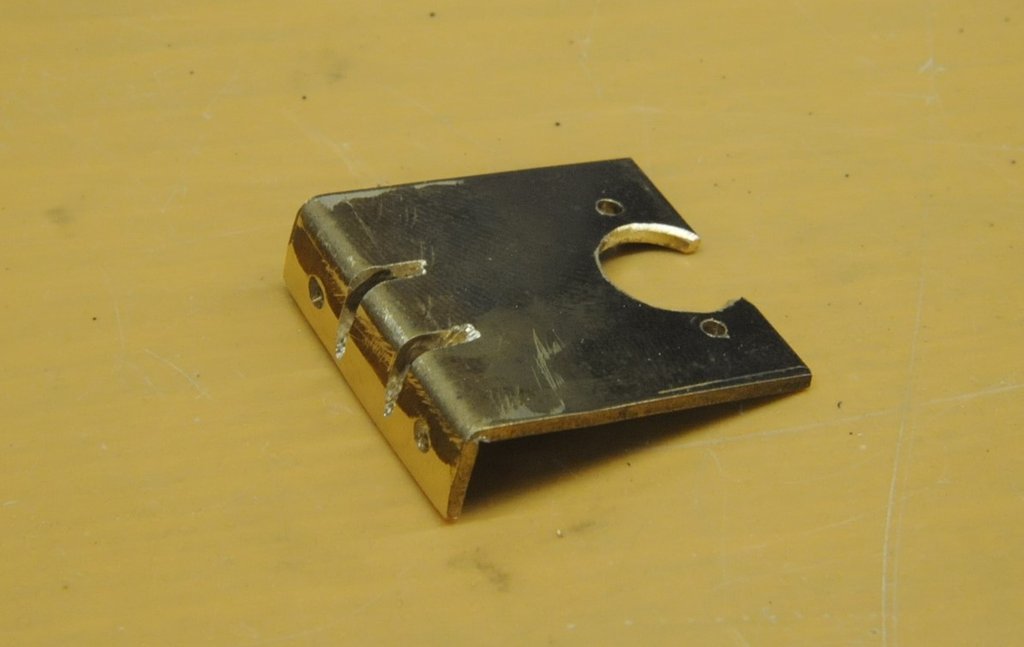

 先日の写真で質問があった。モータ・ブラケットが意外と薄いのではないかというものである。確かに薄い。チェインの張力などは知れているが、軽衝突の衝撃で曲がりそうに見えるかもしれないが、実は工夫がある。材料は t1.25 のブラス板である。本当は t3 を使いたいところだが、曲げるのに苦労する。専用の曲げる道具を持っているのだが、1つ2つを作るのに、引っ張り出してセッティングをするのが面倒だった。

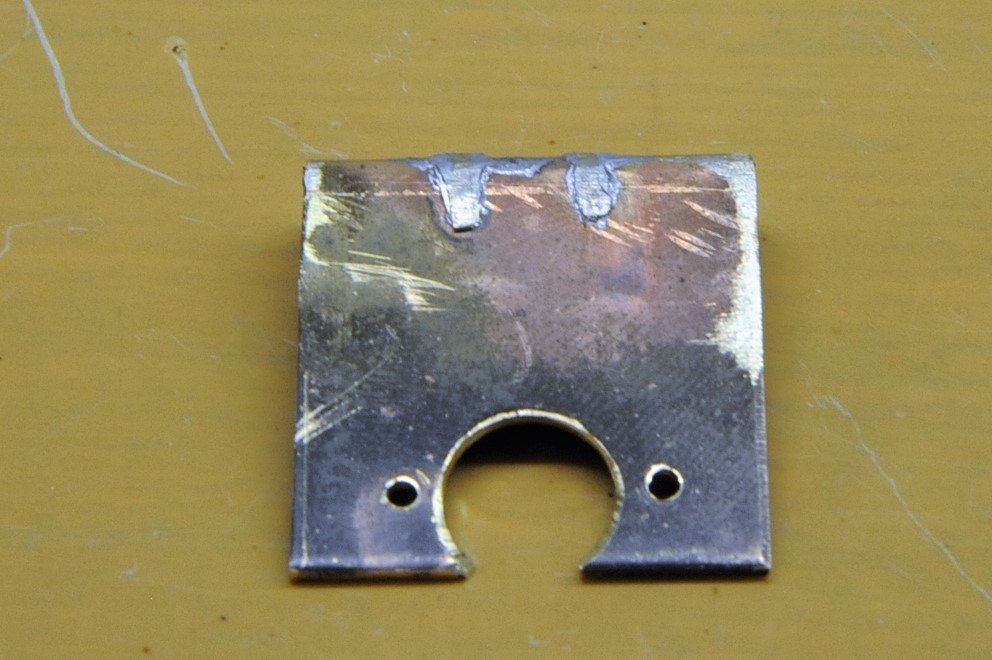

motor bracketmotor bracket2 t1.25 にV溝を掘って曲げてから、金鋸で切り目を入れて小さなブラス片を押し込み、ガスバーナであぶってハンダ付けする。それだけである。もちろんはみ出したところは削り取る。この方法が簡便にして丈夫である。
 見かけを気にする必要がないところだから、ジャンク箱から取り出した、汚い板である。工場で作るのなら、工程数が少ない厚板曲げが正解であろうが、アマチュアならこれでよい。あっという間にできる。

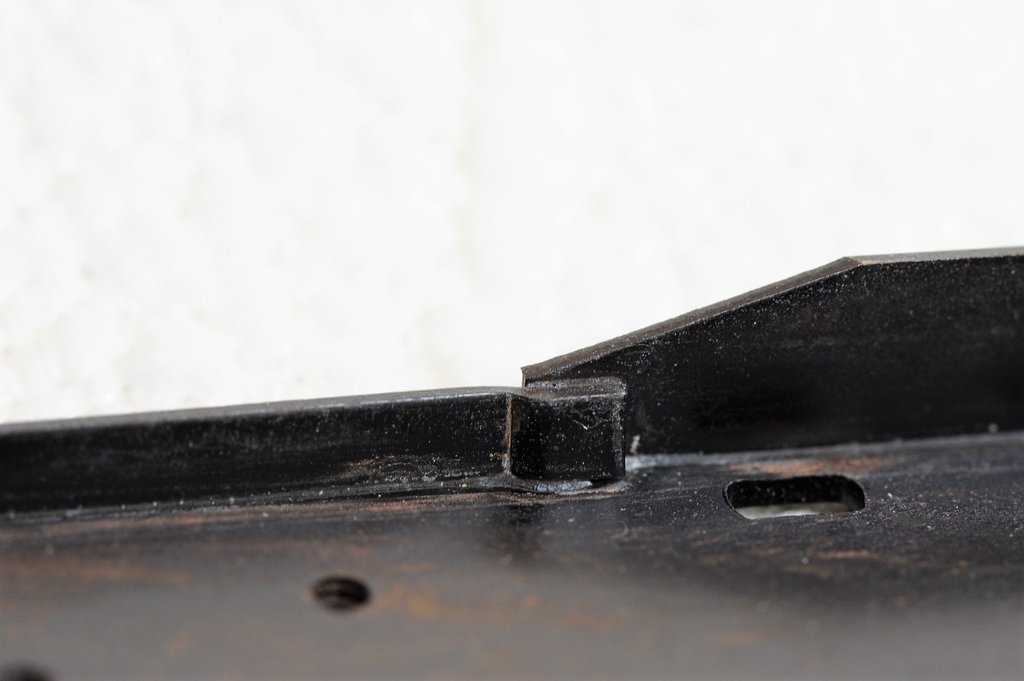

solderingchassis この種のちょっとした補強は効果的である。補強の種類がやや異なるが、祖父江氏の60年代の製品の床板にはこういう加工がしてある。
 長いものを一気にプレスで抜くのが大変なので、三つの部品に分けている。それを継ぐのに、重ね継ぎをしている。折り曲げているので加工硬化しているから強い。長いものを加工するのが面倒な場合に、使える技法である。それにしてもこのハンダ付けのテクニックは見事である。t1.5の板を組むのに、大きな焼きゴテでさっと流してある。

2017年04月14日

続々々 radio controlled engine

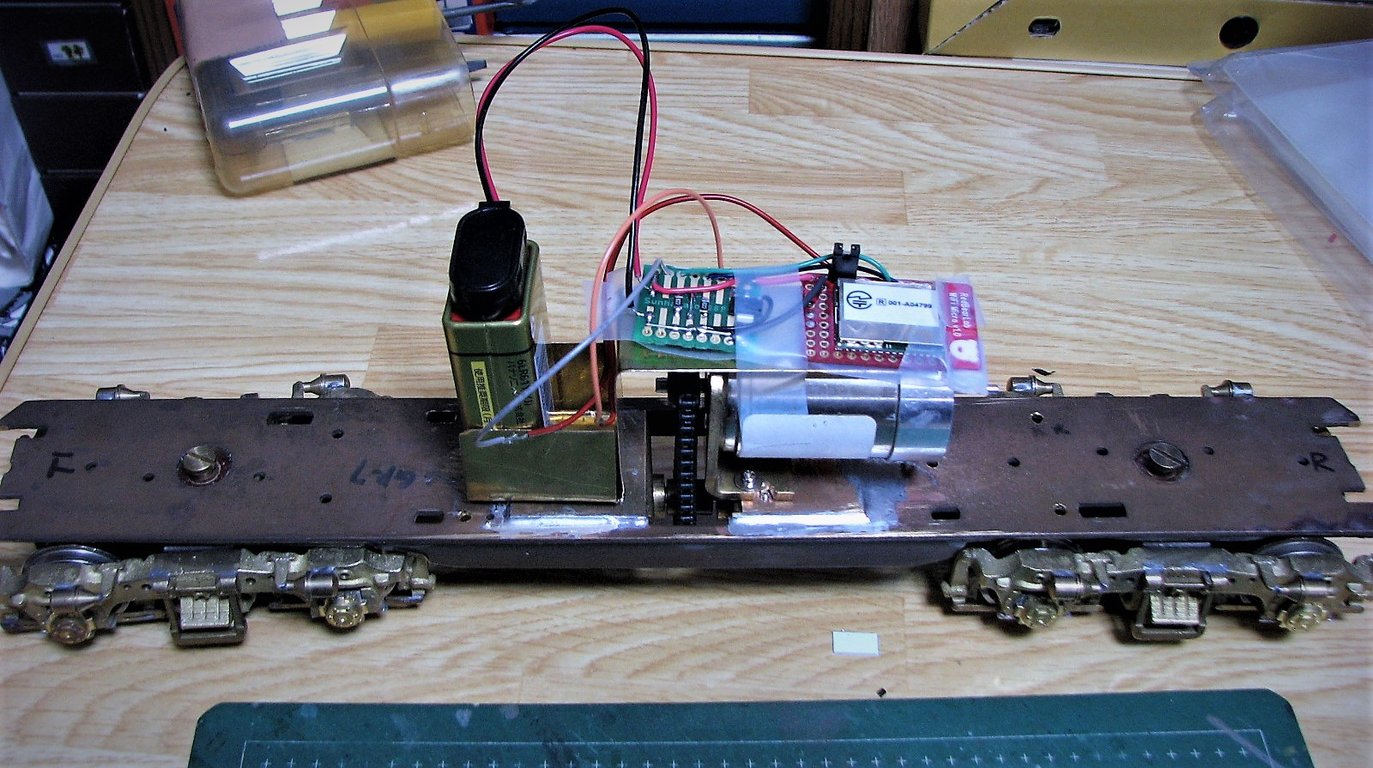

H氏のWiFi制御 H氏から試作途中の写真が送られてきた。最近は006P型の蓄電池があるのだ。こんなに小さくてもかなり長時間走るようだ。

 制御部分の体積は小さく、補重が十分にできる。タイヤは鉄製であるから、牽引力は大きい。隠しヤードから1.9%の坂を、2輌で60輌引張り上げなければならない。計算すると、引張力はあるが、半径がやや小さい2600Rの曲線上であるから、抵抗が大きく、ぎりぎりだ。

 先日チラ見せの電気機関車は、付随車用のステンレス製Low-Dを使っているので、牽引力は少ない。軽編成専用であるから、それで十分なのである。

 ボディ・シェルが金属製であっても、短距離なら作動に問題はなさそうな雰囲気である。金属製の機関車とはいえども、窓もある。波長の1/10程度の窓なら通信は可能であろう。2.4GHzの波長は125mmであるから、O scaleの窓ならいけるだろう。電子レンジの波長を考えると、扉の窓のシールドの穴は相対的にかなり小さい。
 鉄道模型の場合はレイルにつながっている可能性があるので、それが有利になるのか、不利になるのかはわからない。

 今回はプラスティック製のボディ・シェルを付けての基礎実験であるから、順次ハードルを上げてみたい。

2017年04月12日

続々 radio controlled engine

 集電は、特定の場所で集電する方法と、走行レイルから取る方法がある。
 前者は簡単な話だ。床下に突起をつけ、レイル間の給電端子に接触させれば良い。許される停車位置の範囲を長くするには給電端子をレイル方向に延ばす必要がある。
 後者の場合は、DC運転とDCC運転の双方に対応するような整流および電圧調整装置が必要であるが、現代の電子工学では極めて簡単なことであろう。
 非接触の給電方法もあるが、効率が悪そうだ。これは50年前に「子供の科学」の記事を基にやってみたことがある。当時の実験は商用周波数だったので、効率が悪いのは当然だ。周波数を上げると様々な問題が起こるだろう。最近の電話機の充電は非接触が多くなってきた。研究してみる価値がある。

 アメリカでは無線制御方式をいろいろなメーカが出している。屋外のレイアウトが多いという証左である。”Dead Rail"という言葉を使う。要するに錆びて集電が不能な線路に対応するという意味だ。最近よく聞くようになった。
 筆者も受信機を買ったのだが、うっかりして送信機を買うのを忘れた。送信機は手元にある別のもので良いと思っていたのだが、指定のものが必要であった。

 博物館のレイアウトでこの方式を採用するが、それはDC, DCCをまたぐ入替え用である。すべての電源を落としておいて、渡り線を通らせる。いろんな方法を考えたがこれが一番楽である。長い列車を牽く可能性があるので、重連で対応する。そのつもりでGP7、2輌を用意した。2輌の機関車の引上げ線も作った。そこで充電するつもりだから、接触方式でもよいだろう。下からだと車輛限界以下に下がる可能性があるので、側面からの方が問題が少ないかもしれない。あるいは給砂装置のホースを模したもので、上からぶら下げても良いかもしれない。

 40年以上前だが、この機関車が入替え用に働いているのを見ていた。それが再現されることになる。当時、既にこの機関車は旧型に属し、本線を走ることが無かった。ヤードと、工場や倉庫の間を縫う専用線だけを走っていた。問題は音声である。エンジン音、ホーン、ベル音をどう出すかだ。限られた範囲だけなら、線路の下に付けたスピーカで用が足りる。と言っても10mほどを動く。観客もいるので、それほどおかしな感じがしないようにせねばならないから、これはなかなか難しい。ホーンだけは擬音発生装置がある。

 本物を見た人は、ディーゼルエンジンの重低音に驚く。腹の皮が共振してぶるぶると動くあの感じが欲しい。低音は指向性がないので巨大スピーカを線路下に置くというアイデアは古くからあるが、日本でやっている人はあるのだろうか。 アメリカのショウでは見たことがある。

2017年04月10日

続 radio controlled engine

 柔らかいプラスティックのシェルに重い下廻りをどうやって付けるかは、大いに悩むところだ。

 中に完全に密着するかご状の直方体を入れて接着すれば、ネジを締めても良いかもしれない。しかし、強く締めれば壊れるだろう。締めないと、ネジが脱落する可能性がある。
 これを解決するためには、中のメネジを下廻りの床面と密着させねばならない。そうするとメネジを立てたブロックはどうやって留めるのだろう。この答がなかなか見つからなかった。

 ボディ・シェルの床板部分の厚さが1.6 mmであった。1/16インチだ。その部分に引っ掛かるようにブラスの角棒をフライスで加工した。それを接着すればよい。ただ、下廻りの床板の穴と一致しなければならない。後で加工すると熱と力で壊れる。事前に孔を開けたい。

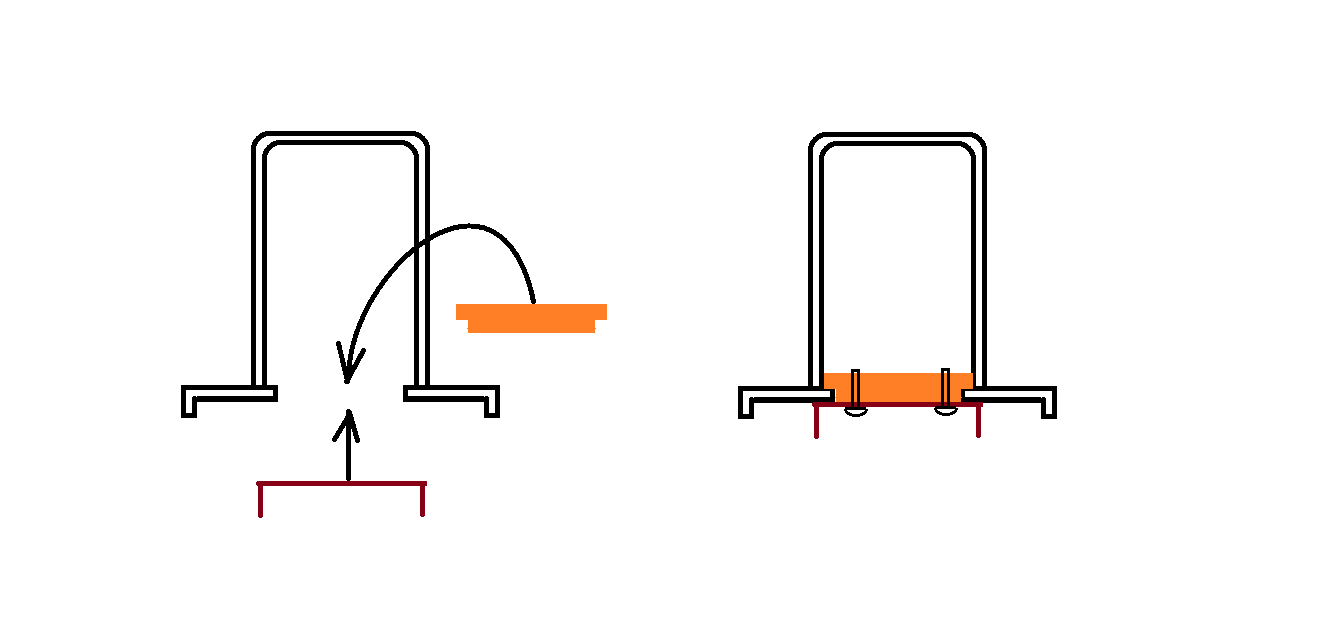

Fixing body shell これを解決する方法を思いつくのにかなり時間が掛かった。図のオレンジ部分には2 mmのネジ穴がある。ブラス製床板にはネジが通る穴があけてある。

 長いネジを作った。2 mmの丸棒をダイスに通し、長さ60 mmほどのネジを作ったのだ。それを差しておいて、接着剤を塗ったブラスの角棒を床板の裏から引き上げた。片方抜いてネジを締め、もう片方も抜いて締める。こうして半日待てば、メネジを立てたブラスの角棒は所定の位置に接着される。

 ネジを思い切り締めても、壊れることはない。金属同士が密着している。はみ出した接着剤で床板がくっつかないよう、薄く油を塗っておいた。もちろん後でよく洗った。
 スーパーXの接着力は素晴らしい。この方法は堅固でありながら、工作が簡単で確実である。

2017年04月08日

radio controlled engine

 これからの鉄道模型はどうなるかということについて、アメリカでは論議がなされている。結論を言うと、ラジコン化である。電源を自分で持ち、無線で直接制御する。

 鉄道模型はレイルが2本あるので、集電しなければならないという強迫観念がある。電池の性能が良くなってきたので、機関車内に積める程度の大きさでも十分持つ。走りながら集電して充電することもできるだろう。あるいは特定の場所に停車すれば充電できるようにしてもよい。

 こうなってくると機関車の効率改善はとても大切である。起動に何アンペアも喰うような機関車では、すぐ電池が消耗する。筆者の機関車はすべて、単機なら起動電流が 50 mA 程度である。フルスリップでも0.6 Aほどである。おそらく一回の充電で数時間走るであろう。

GP9 plastic shellGP9 mechanism H氏が、WiFiによるコントロールを試験中である。Oスケールの機関車を貸してくれと、依頼があった。条件としてはボディがプラスティック製であることだ。筆者のところにはプラスティック製の機関車は1輌もない。あわててプラスティック製キットを組んでボディ・シェルを作った。下廻りは伝統的なブラス製である。チェイン・ドライヴにして、強力コアレス・モータを搭載した。

 金属製下廻りに、プラスティック製のボディ・シェルをきちんと取り付けるのは意外と難しい。

2017年04月06日

International Harvester Co.

International Harvester このホッパも自作である。と言っても側面の板だけは安達製作所製のプレス部品である。このpanel side というホッパは、1929年あたりから製造され始めている。非常に賢い発想で、プレスで加工硬化させて強度を出し、同時に容量を増やしている。

 先回紹介したoff-set hopperよりも作るときの工程数がはるかに少なく、ほぼ同様の容量を持つ。安達製作所製のプレス板は焼き鈍し板を使っているので、曲がっているところは硬いが、真ん中あたりは軟らかい。本物のようだ。

 この板が何十枚かあった。プレスの不良品は捨て、15輌以上完成させた。切り継いで3-bayにしたものもいくつかある。ホッパの自作は、側面さえあれば簡単なのだ。
 それ以外の部品はほとんどが長方形で、あとはプレスの骨だけである。骨の数は厳密に数えて、管理してきた。足らなくなると組めないからである。しかし現実にはかなり足らなくなって、骨を自作して足した。骨は帯板に角線を貼って作る。それほど面倒でもない。床下のホッパは展開図を作ったので、板を切り抜いて曲げればできる。床に接する部分を僅かに長めに作り、ベルトサンダで落とすと楽である。アングルはかなり予備があり、その点は楽であった。角の丸みを作る金具は貴重品で、これだけは無いと作れない。

 インターナショナル・ハーヴェスタという会社は元々は農業機械の会社だが、自動車分野に進出してトラックなどに大きなシェアを持っていた。トレーラ・トラクタ、四輪駆動車、消防車などでよく見た。現在は他の会社と合併して、名前は聞かなくなった。労働争議が原因でつぶれたと聞いた。

2017年04月04日

Ford open top hopper

Ford open hoppers 以前ディカールがだめになって困っていた、あのディカールが手に入った。northerns484氏のご努力で字体を復元でき、Y氏がディカールを印刷してくれたのだ。しかも3輌分作って戴いたので、予定を変更して、3輌作った。

 安達製作所製の新品のホッパがハーマン宅から来ていたので、まずそれを仕上げた。次にキット組みが2輌あったので、大至急仕上げて塗った。このキットは最近は組む人がいないので、捨て値で取引されている。筆者は延べ20輌ほど組んだ。一部はアメリカの友人のところに行った。同じ作りのものを同時に複数台作るのは、本当に楽だ。
 オリジナル仕様では感心しない部分があるので、そこは新しい材料を切って作る。材料と工具がふんだんにあるというのは非常に幸せなことである。

 この貨車は、デトロイトのフォードの工場の主原動機である6000馬力の蒸気機関を動かすのに必要であった。そういう意味では1輌ではおかしなものだ。本当は10輌ほどの一群が居たはずだ。この車輌については、資料となる写真が少ない。筆者も何かの本で1枚しか見ていない。カーサイクロは確認したが載っていないから、他の本だ。

 これらのオープン・ホッパは側板の外に骨が出ている。この改良型がオフセット・ホッパだ。それは骨を内側に持ってきて、外板を平坦にしている。すなわち、骨の厚さ分だけ断面積が増す。
 その二つを並べると、容量が同じだが、高さがかなり低くなっている。より重心が低くなるわけだ。

2017年04月02日

一区切り

unique user このひと月のアクセス数を表すグラフを見て、あまりにも平坦で、驚いた。こんなことはめったにない。確かに、今月はあまりセンセイショナルな話題がなかった。淡々と、祖父江氏の記事と、競作の記事を並べただけだからだ。
 隔日更新なので、その波がひたひたと感じられる。途中5日に更新設定を誤って、6日に更新しているのが唯一のイレギュラな点で、如実に表れている。あとは平凡そのものである。このグラフはUUを示している。この原稿を書いているのが22時なのでまだ少し増える筈で、規則的な波であることは間違いない。お読みになる方が固定化しているということだろう。
 このひと月で一番アクセス数が多かったのは例の仮定法の話題だ。グーグルで検索して来られた方が多いが、集中しているわけではないので、グラフからは読み取りにくい。その方たちは模型の範疇外の方であろう。いくつかコメントを戴いたが、ここに載せるほどのこともないので直接ご返事差しあげた。親しい英語の教師に聞くと、やはりそのあたりの実力が怪しい教師が多いそうだ。要するに会話ができない人が多いのだ。会話の中には仮定法はいくらでも使われている。

 もしここに話題を呼ぶような記事を出すと、いっぺんに山の高さが数倍になる。実は、今月はいろいろな点で忙しく、あまり熱心に記事を書いていない。というよりも書く暇がなかったのだ。
 定年のある仕事ではなかったのだが、模型の方に力を注ぎたいので、仕事をすべて辞めることにした。その節目に本を出さねばならなかった。校正その他がどっさり来て忙殺されたが、ようやく出版された。引き続き、町内会の仕事を引き受けているので、年度末は眼が廻るほど忙しかったのだ。実際に過労で少し休んでいた。町内会とはいえども、ある程度の法律の知識が無いとおかしな方向に行ってしまうから、手を抜くわけにはいかない。市役所はほとんど誰も法律を知らない。憲法違反まであるので大変である。

 博物館レイアウトに掛ける時間はいつもの半分以下である。しかし、家でもできる作業をかなりした。もうないと思っていたブラス貨車の組み掛けが、書斎の書庫からどさっと出てきて、それをかなり完成させた。今月は10輌近く作った。最近作業の速度がかなり速くなったのを感じる。この1週間で5輌作った。博物館に行けない日は、工作に充てる時間が長い。貨車であるから、少々荒っぽい作りだ。ハンダは削ってない。鏝を上向きに使って吸い取る程度だ。それで十分である。ハンダは200 gほど使った。スズを足して共晶にして使っている。ハンダはあと数kgある。

 石炭ホッパをたくさん作った。安達製作所から側面の板をもらったのをベースに、ごく適当に板とアングルを組合せて作る。本物の図面を見て補強を入れるので、製品より多少出来が良くなる。このサイズのアングルは売るほど持っていたが、ほとんど使い尽くした。
