2017年02月

2017年02月27日

祖父江欣平氏の生涯

 OSRの最新号が出たKimpei Sofue。かねてより依頼のあった祖父江氏の生涯について書いた。いつか発表するつもりで祖父江氏の生涯について書いておいたものを、投稿した。1999年にワープロで打って、ご本人に修正して戴いたものだ。直筆での添削が入っているから、今となっては貴重なものである。博物館で保存する。

 英語訳は何回も書き直した。「もしこうだったならば、このようになっていただろう。」という仮定法過去完了の表現が必要であったので、堅苦しいがお許し願いたい。ほとんど書いたとおりに出てしまった。編集者による添削を期待していたのだが、そのままでよいということになった。

 "a stag at bay" という表現があるが、「いよいよ追い詰められた」という意味である。これは、過去の人生で2回しか使ったことが無い表現だ。この表現は編集者に褒められた。

 写真を探して、表情の良いものを選んだ。工場の様子はあまり生々しいものは避け、半製品が積まれている様子を載せた。
 14,000輌もの機関車を数人で作っていたのだ。ハンダ付け、小さな旋盤仕事などはアルバイトの女工さんがしていた。祖父江氏は彼女らに組ませるキットを作っていたのだ。この14,000という数字は、聞いた人が誰しも驚く数字だ。


 編集者は、
「とてもすばらしい。読んで、ためになる。多くの人たちがこの話を喜んで読むだろう。もしこの歴史を貴方が書いてくれなかったなら、誰も知らずに終わってしまっただろう。」
と書いてきた。

 思った以上の反応でうれしい。

2017年02月25日

顔料

UP caboose このところ、黄色塗料の使用頻度が多い。この色だけは、フロクイルの塗料に敵うものはない。隠蔽力が抜群である。一回塗りで、下地の色を完全に隠せる。
 隠蔽力は、顔料粒子の屈折率の大きさに関係がある。ダイヤモンドが良く輝くのと同じで、屈折率が高いものは隠ぺい力が高い。この色は硫化カドミウムの色である。カドミウム・イエロゥだ。クロム・イエロゥ(クロム酸鉛)とは少し色調が異なる。

 最近カドミウムに対する風当たりが強く、多分そのせいでフロクイルは廃業してしまった。飲むものではないのだから、問題ないのだが、風評というのは恐ろしい。化学への理解がない人はカドミウムという言葉だけで悪いものと決めつけている。硫化カドミウムはほとんど水に溶けない。
 こう書くと、「少しは溶けるのではないか」と勢いづく、いわゆる自称環境保護派の人が多いが、その程度の濃度は生物にはむしろ必要な濃度である。カドミウムは人類にとって不可欠元素であることを知らないのだ。これはカルシウムの代謝に大いに関係がある。カドミウム濃度が高いと、異常を起こし、骨折の原因になる。これがイタイイタイ病であった。
 それはカドミウムイオンが水に溶ける形で流出したことによるものであって、硫化カドミウムとは直接関係がない。硫化カドミウムは酸にも溶けにくいので、酸性雨の降る環境でも安全である。厳密にカドミウムを制限するのならば、道路の黄色の線にも硫化カドミウムを使うことを反対するべきなのに、それは誰もしない。ドイツはそうしているらしいが、結果として間違っている。

ATO-912-1-2 次はこれを塗ろうと思っている。この写真はAtlas社のカタログからお借りしている。デカルはかねてより用意してある。他にも5台のゴンドラ(無蓋車)が待っている。

2017年02月23日

Rutland

Rut Land これは、Rutland の貨車である。このつづりは発音しにくい。椙山 満氏が 、
「これはルートランドではありません。ラットランドです。dda40x君、ちょっと発音してくれませんか。」と仰るので、やって見せた。
「単なる『ラ』ではなく、最初に僅かに『ウ』を付けて、『ラトラン』と言えば良いです。ランドの方はLの音ですから、舌を上の歯に当てるようにします。 」と答えると、何回も発音練習をしていらしたことを思い出す。
  印象に残っていたので、デカルを買ってしまった。デカルは30年以上も経って劣化が進み、補修材を塗って再生した。緑の色がなかなか難しい。BNの緑とも違う。Vermont州の新緑の緑だそうだ。
 Vermont は緑の山という意味だから、この色はかなり正確に合わせた。 デカルとほぼ同じ色である。

 ラトランド鉄道には、比較的小型のテンホィーラ、コンソリ、ミカド、パシフィックなどがたくさんいた。椙山氏はこの鉄道のデカルをいくつか購入し、客貨車にも貼っていらした。
 それもあって、ラトランドの町には興味があり、行ったことがある。ニューヨークの東北東 約400kmにある小さな町で、中心街はヨーロッパの街並みのようである。
 大理石の産地であり、鉄道で積み出した。NYC ニューヨーク・セントラルの傘下に入っている。




2017年02月21日

50-ft PFE's

PFE2PFE 懸案のPFEのreefer 2輌を塗った。ブラス製であって重い。筆者はこれらの実物車輛が走っているところを見たことが無い。既に70年代には氷を積む冷蔵車は無くなったが、まだあちこちに氷の積み込み用プラットフォームが壊されずに残っていた。走っているのはmechanical reeferばかりであった。それらは、砂漠の中で停車中に冷凍機を廻し、大きな音を立てていた。

 氷冷式のものは、たまに側線に打ち捨てられているのがあったが、50 ftの車輛は見たことがない。比較的少なかったし、製造時期が戦前に限られたからであるように思う。
 PFE Pacific Fruits Express の色は黄色、またはオレンジであった。屋根の色は銀もあれば、茶色、黒色などさまざまであった。濃い色は熱を吸収しやすいから損ではないかと思った。最近は色が濃くても、赤外線をよく反射する塗料があるようだ。

 茶色の屋根のほうは、比較的古い塗装で戦前戦中の時代である。こちら側のヘラルドがSPであると、反対側はUPであった。1輌だけでは感じがつかみにくいが、たくさんつなげば、UP, SP両方が同じ確率で見える筈である。PFEはUPとSPの共同出資の会社であるからだ。

 銀の屋根の時代になると、2種のヘラルドを並べて貼るようになった。
 この貨車はパイオニア製で、出来が良いとは言えない。ハンダ付けが下手で、部品が脱落して来る。全部の部品のハンダを調べると、2割くらいの付きが悪い。すべて、やり直すことになる。
 重い貨車であって、軽衝突に耐えねばならない。


2017年02月19日

続 Athearnの貨車を作る

NYC jade green この貨車は2輌ある。どちらも色が合わない。写真に示したものは、より色が合わない方である。全くどうしょうもないほど色が異なる。

 はじめはドアだけを塗ってみたのだが、友人が、「ドアは違う色に塗ってあるのだね。」と言うので、観念した。仕方がないのですべてマスキングして、ヘラルドと文字の部分だけ隠した。全体にフロクイルの NYC Jade Green を塗った。jadeとは翡翠(ひすい)のことである。こんな色の翡翠を見たことがある。

マスキングを剥がすと、それらしく塗れている。文字の部分は元の色が見えているが、このような塗り方(補修塗り)を見たことがあるので良しとした。

 筆者はこの色の車輌を見たことがある。すでにPennsylvania 鉄道と合併してPenn Centralになった時代だ。破たん直後のひどい時代であった。一部は少し黄色の多い緑のPenn Central Greenに塗られていたが、Jade Green の塗りの車輌も生き残っていた。

 当時、既に本物はかなり塗装が傷んでいたが、いつか塗ってみようと、塗料とデカルは買っておいた。デカルは近々カブースを塗るから、それに使う予定だ。この緑にしたいが、残念ながら木造カブースで、赤にせざるを得ない。

2017年02月17日

Athearn の貨車を作る

UP boxcarMP boxcar 作りかけで放置されていたアサンの貨車群に細かい部品を付け、当鉄道仕様の造作を付けた。これらの貨車は、木製の骨組(箱状)にブラス板を貼り付ける工法で出来ている。1輌当たり100 gほど補重して、完成だ。先日の会合に新車をたくさん持って行くと約束したので、先月から毎日1時間をそれに振り向けていた。13輌出来た。これでようやく、作りかけのアサンは一掃された。延べ、50輌以上あるだろう。完全な金属製ではないが、耐久性があり、好きな車輛群である。持った時、全金属製のように冷たいのが良い。

 塗装が問題である。この貨車群のキットでは、側板は塗装済みで文字が印刷されている。それを生かさねばならないので、組み立てたら文字の部分だけマスクして塗装する。フロクイル塗料が指定されているので色が合うはずだが、実際には合わないし、艶が異なる。近い色であれば、ウェザリングすればごまかせるのかもしれない。昔聞いた話では、取り付ける部品をすべて塗装しておいてから、組み立てるという。やってみると、それはできないことに気が付く。部品の穴が全く合わないのだ。すべてハンダ付けするか、接着剤で取付けておいてからマスキングするしかない。先日のEJ&Eも同じである。
 上の2輌の色は合っていると言える。同じ番号を避けるため、一文字消してデカールを貼る。

ATSF boxcarEL boxcarSCL boxcar 新しいboxcar red の瓶を開け、少し塗って色の合うものを先に塗る。合わない物には少しずつ他の色を足して色調を見る。合えば大したものである。これら3輌は運良く調色が成功したものだ。tuscan red と engine blackを僅かに足している。

NKP BoxcarCB&Q boxcar everywhere west 努力の甲斐なく、合わないものもある。しかし実物もこれと同じような色調違いのものもある。文字部分だけをマスクして再塗装した場合だ。気にしない人はそれでも良いだろう。

2017年02月15日

EJ&Eのboxcar

EJ&E2 この貨車の色について画材屋で調べたところ、ぴったりの色があった。
 viridianは緑の顔料である。水酸化クロムのことだ。クロムと言っても、3価クロムで、安全である。
 昔のペンキの顔料は特定の色しかない。それを混ぜて使うこともあるが、概してそのままを塗っていた。南海電車の緑は、まさにこの色である。

EJ&E ビリジアンの顔料を手に入れなければならない。なければ作るつもりだったが、友人が「『ガイアカラー』という塗料は純色と言っている。要するに単色の顔料だけの塗料ではないか。」と言う。
 早速買ってきた。試し塗りをすると近い色だ。修正を施す必要はなく、そのまま塗っても良い範囲にあると結論した。

 思い切って既存の文字、図案だけをマスクして塗った。結果は上々で、艶だけが異なる。
 後で適当に艶を消し、軽いウェザリングを施せば、十分である。Harmonのところから来たときは、どうなるものかと心配したが、意外と簡単な方法で解決した。
 本物の色はかなり褪せて、白く見える。それもよいかもしれない。この貨車が、当鉄道で最後のアサンの貨車である。厳密にいうとAthearnタイプである。製造はシカゴのオール・ネイションである。この種の模型は戦前からあったのだが、それを洗練した形にまとめたのがアサンである。
 木箱の表面(屋根、妻、側面)に薄いブラスの板を貼り付けて作られている。触ると冷たくて、金属の触感がある。木箱はすべて長持ちするエポキシ樹脂で固めてあるから、100年以上持つであろう。もともとの設計では側板などを細い釘で留めるようになっているが、徐々に緩むことが多いので、スーパーXで貼り付けてある。十分な補重がしてあるので、走りは重厚である。

 EJ&EはElgin, Joliet and Eastern鉄道である。シカゴの内部を通らず回り道をすれば、却って早く着くという路線だ。Harmonにとっては思い出深い鉄道であったと思う。だからこそ早く色を塗って、奥さんに報告したかったのだ。上記リンクの写真は昔の色の機関車で、現在はオレンジ一色である。

2017年02月13日

Western Pacific鉄道の貨車

WP boxcar これはウェスタン・パシフィックの貨車である。当鉄道にはWPの貨車は比較的多い。どれも羽根のマークが付いている。走っている谷がFeather Riverであるから、それを売りにしているが、「羽根のような乗り心地」というのは誇大広告であろう。差はないはずだ。
 DF; damage freeを売り物にしている。この貨車には熱絶縁がしてあり、冷たいビールなどをぎっしり入れると3日程は冷たいそうだ。積荷が崩れないように、荷室内部にbulkhead 隔壁を取り付けられる。そうすればハンプで突放しても被害がないという。
 この貨車はアサンではない。旧アトラスの色なしのプラスティック・キットから作った。すべての部品を外し、今様の作りにした。かなりの手間を掛けている。元のキットのダメなところはすべて更新した。床下と屋根を作り替え、側面、妻も手を加えている。一度に複数を仕上げた。WPのデカルは各種持っていたが、この際すべて使ってしまった。もうWPを作ることはないだろう。

 こういう仕事はレイアウトの工事で疲れたときに、帰宅前の1時間をそれに振り向けている。この作業をしながら、レイアウトの工事を反省し、次の日の予定を立てる。

 転車台の設計を少し変更した。より確実なインデックスができるようになる。時間を掛ければいくつか思いつくことがある。焦らずやりたい。

追記
 奇しくも、この沿線であるOroville のダム が決壊の危機にあるというニュースが入っている。もし決壊すればこの鉄道は流されてしまうであろう位置にある。

2017年02月11日

続 express

 高速台車を付けたboxcarは各種ある。中にはとんでもないデザインの台車もあるのだ。Mainline Modeler誌の1989年5月号にこんな写真がある。

Rock Island espress boxcar  これは内側台車だ。どういうわけでこのような台車を採用したのかがわからない。作るのは簡単だが、もう少し細かいところがわからないと間が抜けてしまう。ブレーキ装置があるはずだが、リンク機構が不明だ。

 Amtrakの客車に似たようなものがある。地下鉄の車輛にも同様のものがあるが、これははたしてどうなっているのであろうか。
 内側台車は軸の太いところを支持するので、模型の場合は抵抗が大きい。ボールベアリングを使ったとしても損失が大きく、惰行が少ないだろう。
 細い軸を使った構造にしなければならず、苦労しても得られるものは少なそうだ。

 Allied Fullcushion Truckの採用例の写真が載っている。
Rock Island espress boxcars おそらく、落成時の写真であろう。汚れていない。台車の色が明るい。どんな色だったのだろう。1945年のことである。
 この台車は数年もすると、様々な問題が起き、脱線の原因を作ったと言われている。急速に廃れてしまった。個人的には好きな台車であるが、模型を見ることも少ない。

2017年02月09日

express

RI express boxcar 少々難し過ぎたようだ。これはRock Island鉄道の express boxcar である。椙山 満氏が、
「ロックアイランドには、蒸気暖房配管のない小荷物車があるんですよ。」
と仰って、この写真を見せてくれた。
「色はプルマングリーンです。列車の最後に付けるから、蒸気の管がないのです。」
とのことであった。その写真はMainline Modeler誌にも載っているのを見つけた。
 椙山氏はロックアイランド鉄道がお好きで、研究していらした。
「ロックアイランドには大きな兵器工場があるのですよ。シカゴから数時間で行けるところに、そういう重要な工場があるのですね。」
と解説してくださった。

”Express”という言葉は、単に「急行」と訳してしまう場合が多いが、本来の意味は手小荷物を急送するシステムのことである。日本語に置き換えると、飛脚便のようなものである。列車に急行の意味でつかわれたのは、ずっと後であるはずだ。

 それが為替業務も行うようになり、電信の開通と共に米大陸横断の金融業になってしまったものもある。ウェルズ・ファーゴ銀行やアメリカン・エキスプレスがそれである。荷物運送会社にFedexがある。フェデラル・エクスプレスであり、これは元の意味が生きているが、創業は1970年代である。いつも思うことであるが、Federalという言葉は、南北戦争の北軍を表す言葉だ。Fedexの会社はTennesee州Menphisにある。これは南軍の地域である。

2017年02月07日

続々 Lobaughの台車

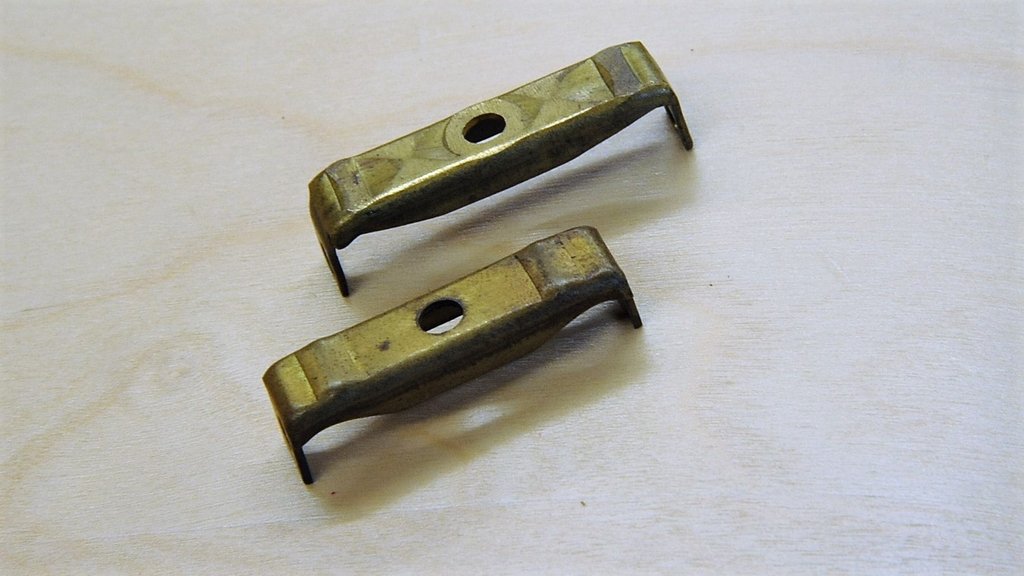

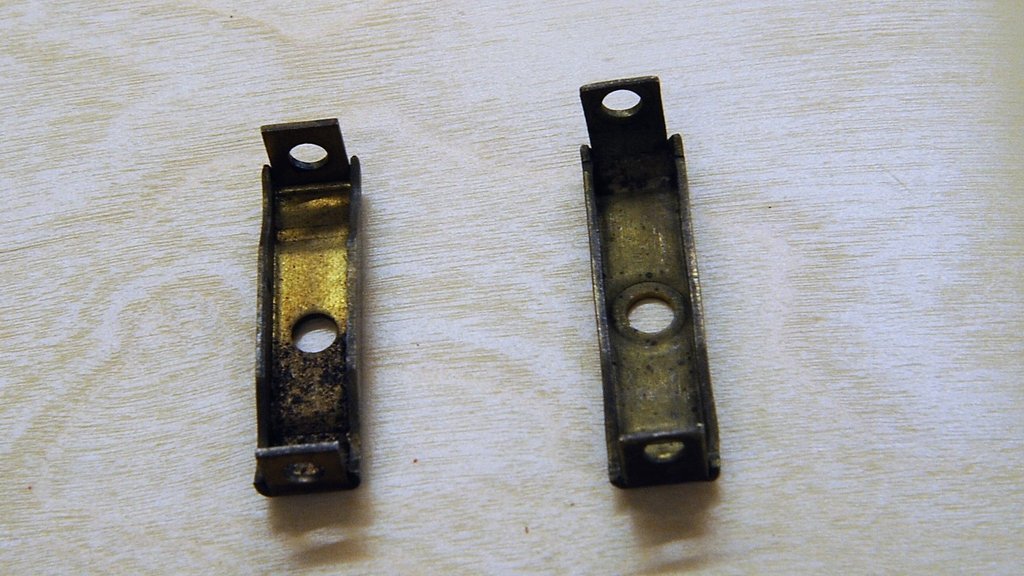

Lobaugh bolster2Lobaugh bolster ロボゥのボルスタはこんな格好をしている。1 mmほどの薄い板である。ブラスの板をプレスで押し曲げて、加工硬化させている。日本の鉄道模型はどうしてこれを真似しなかったのだろう。薄い板でも剛性があり、へたらない。台車枠には2-56のネジ(2.1mm)が切ってあり、段付きワッシャをかませて締める。筆者としてはこの段付きワッシャにネジを通して締めるのは気に食わない。1本のネジで2つのものを締めることになるからだ。ネジは1本で一つを締めるというのが常識である。ばらす時、パラリと部品が落ちる。韓国製の模型はもっとひどく、一つのネジで4つを締めているものがあった。
 やはり、段付きネジを使うのが筋だ。

 現代のボルスタ高さから、かなりずれているので、高さを調整した上でセンタピン孔をあけている。 場合によってはボルスタを上下逆にして、厚板を貼って使うこともある。この貨車はその方法を採用した。

 さて、前々回のクイズはいかがであろうか。かなり近い答を寄せられた方もあるが、まだ正解者はいない。その種の高速貨車は、蒸気暖房の配管を持っている場合が大半だが、これはそうではない。その理由も含めて次回発表とする。

糸鋸台 糸鋸台は仲間内では大変評判がよく、欲しがる人が多いので、材料を切ってキットの形にした。いつも手伝いに来て下さる方へのお土産だ。すぐ組み立てて持っていらっしゃるので、ベルトサンダで角を落とすと完成だ。
 博物館のオリジナル商品にすれば良いという意見も戴いている。

2017年02月05日

続 Lobaughの台車

 ロボゥの台車は造形は良いのだが、如何せん古すぎる。しかし手を加えて黒く塗れば、遠くからなら何とか我慢できる。走行性能は素晴らしい。ボルスタがへたらない構造になっているので、台車枠が平行を保つのである。

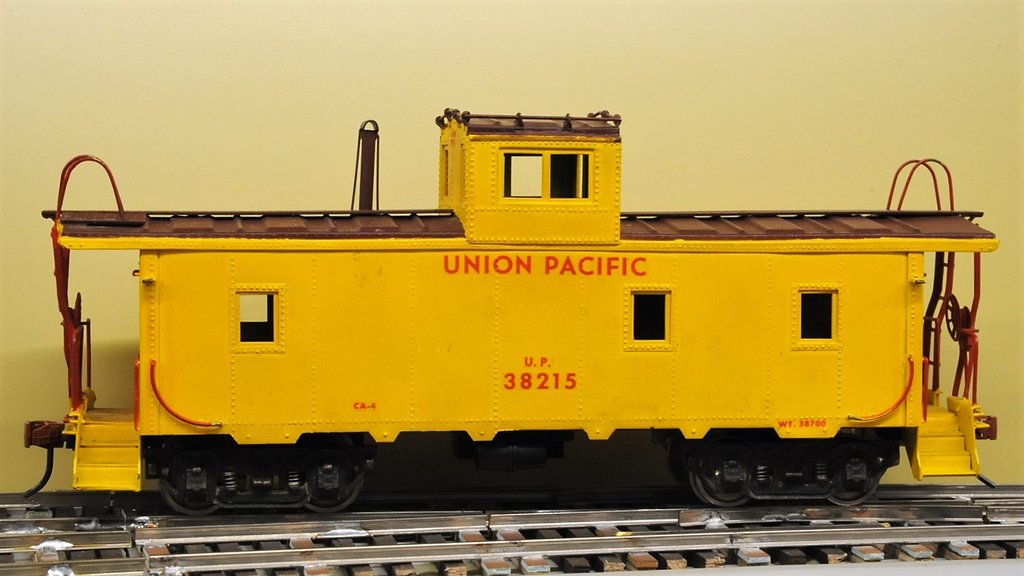

UP caboosecaboose truck このUPカブースは1960年代に安達製作所で作られ、カツミが輸出したものだ。多少の間違いはあるが、それも愛嬌で、我慢している。作りがしっかりしていて、多少の衝突には十分耐える。台車込みで550 gもあるので、ボールベアリングを入れた。
 以前はベッテンドルフを付けていたが、この時代の台車はイコライザ付きであるから取り替えたかった。韓国製でその商品が出るまでは、ロボゥが唯一の製品であった。それがこれである。
 文鎮の縁を整形して、孔をあけ、余分をすべて糸鋸で抜く。端の細い部分も中身が詰まっていたので、三角を切り抜くと多少すっきりした。コイルバネも切り落とし、ヤスリを掛ける。そこに、細いコイルバネを接着する。そうすると、バネが効くように見えるらしい。
 友人に見せると、車体を下に押し付けながら、「オッ、バネが効いているね。」と言うから面白い。視覚というものは脳に強く働きかけるのだ。

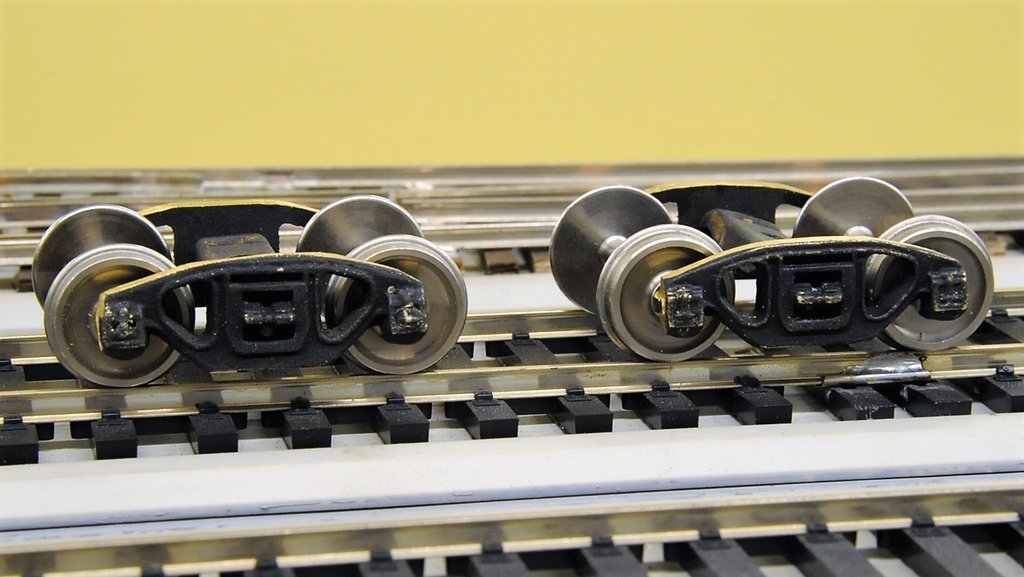

 Barber Bettendorf caboose trucksこの台車は、カブース用のBarber Bettendorf swing motion truck である。本物は揺れ枕が付き、緩衝性のある板バネを持つ高級台車だ。そうでないとカブースの乗務員は車体が飛び跳ねて、どうにかなってしまうだろう。NYCのカブースに使う予定だ。これもボールベアリングを入れた。そのカブースが、これまた重いのだ。


painting 前回の問題の、鉄道名は2つほど候補があるが、この写真をご覧になれば一つに絞られるだろう。左手前のプルマン・グリーンの貨車である。
 さていかがであろうか。



2017年02月03日

Lobaugh の台車

 地下室の整理をしていると、昔買い溜めした様々な部品が出てくる。Lobaughの台車が10組ほど見つかった。当時はかなり高い買い物であったが、現在ではもうゴミの一歩手前である。
 何がいけないかというと、ロボゥの台車は砲金の砂鋳物で、現在の標準的細密度からはかなり遅れている。日本製の鋳物より、抜き勾配が緩く、文鎮のような感じである。

 抜き勾配というのは、砂型鋳物を作る際、砂型から型を抜きやすくするために、断面が台形になっていることを言う。英語では draft angle という。要するに「引き抜き角」だ。
 もちろん上が広く、下が狭い。すなわち、台車の表面より、裏側の面積がずっと大きいというわけである。これは許せない。ヤスリで垂直になるよう落としてしまうのだが、大変な手間である。ベルトサンダを使うと数秒で完了だ。 特に上のエッジは大切だ。下は見えないこともあるから、ごく適当である。

Allied Fullcusion trucks このAllied Full Cushion台車は長年探していて、数年前に見つけたものだ。手に取った瞬間、やる気が失せるほどひどいものであった。抜き勾配を削り、孔をあけ、糸鋸で三角の穴を切り抜く。凄まじい手間を掛けて、ここまで来た。元の文鎮のような鈍さが消えて、遠目には十分フルクッション台車に見える。 ピヴォット軸受を構成しようと思ったが、テーパ穴を作る工具の切れ味が悪くあきらめた。テフロン・コーティングの樹脂製スリーブも入れてみたが、それほど感心しなかった。残るはボールベアリングである。
 この貨車はかなり重く、460 gほどある。軸重100 gを越えるとボールベアリングの効果が目に見えるようになる。 早速、座繰りドリルで孔を拡げ、装着した。

 さて、この貨車はどこの鉄道に属するのであろうか。これがすぐわかった方は、かなりのアメリカ鉄道ファンである。昔、椙山満氏が、この貨車のことを話されたので、どうしても作りたかったのだ。

2017年02月01日

客車ヤードの延長

passenger car yard2passenger car yard 我が家の地下室倉庫の発掘調査もほぼ終わり、客貨車の在庫を把握できた。あと70輌くらいだという確証を得た。客車の数が意外と多かった。客車ヤードは今の長さではとても足らないので延長工事をしている。一本当たりの長さが増えれば、本数が少なくても、やって行けるとみた。

passenger car yard3 25 mm厚合板を切って作るのだが、また無駄になる部分が最小になるように切り方を工夫し、ほとんど捨てることが無いようにした。ただ、900 mm幅の板から、500 mm幅の曲線を切り出し、その残材を回収して有効利用するわけだから、幅300 mmがせいぜいだ。
 つまり、延長分は5線の途中で狭くなって3線になるが十分だろう。14輌、16輌編成1本ずつと20輌編成3本が入る。これ以上客車が増えないと有難い。
road bed support 路盤取り付けは、既に物がたくさん置いてあるので、熔接は避けたい。鉄骨を熔接したものを、タッピング・スクリュウで留める。
 下穴なしでもできるのだが、細い穴があけてあれば、すんなり入ってずれることもない。


 すじかい付きの梁を鉄工所で作って貰ったので、工事は簡単だ。ただ、レーザの水準器をお返ししてしまったあとなので、またもトランシットを持ってきて、覗いて水平を出した。上下方向、傾きを調べるので、大変な手間である。4人がかりの仕事であった。
 幸い、助っ人がいる時にお願いしたので、比較的短時間で取り付けることができた。レーザ水準器があれば、一人でもできただろう。
