2016年12月

2016年12月31日

続々々々 鉄橋を組む

側面トラス 鉄橋の側面の太いトラスは、厚い鉄板である。8 mm厚の板を切り抜いたものを貼る。接着剤は例によって「ス−パーX」である。この接着剤をヘラで塗って、クランプで圧着する。切り込みがあるので、所定の位置に自然に納まる。クランプをたくさん出して来て、要所を押さえる。浮くとみっともないことになるので、あちこちから覗いて隙間がないことを確かめる。
 念のために、一昼夜放置して、接着剤が固まるのを待つ。はみ出したものはナイフで削り取る。
側面トラス2 もう片方を同じように付ける。また1日待つ。その間、他の仕事をしている。これらが付くと、橋は素晴らしく丈夫になる。乗っても大丈夫なはずだ。



天井トラス 次は天井部分だ。バリがあるといけないので、丁寧に調べ、部品が隙間なく付くことを確かめる。スーパーXを塗ってクランプで締める。上部のXブレイスが実に実感的で、しかもその部品が機能しているのがわかる。とても堅くなるのだ。

門構門構2 今度は門構部分である。非常に大切な部分だ。ここの組み立てが悪いと、橋が歪んでしまう。手持ちのクランプを総動員だ。


 接着は恐ろしく効率が悪い。1工程が1日、即ちこれらの写真だけで4日掛かっている。

dda40x at 12:31コメント(0)接着 この記事をクリップ!

2016年12月29日

続 コメントへの反応

 今回投稿されたコメントで、思わず吹き出してしまったところがある。
”工作マニアが「模型に価値観を与えたいからだ」なら理解できます”の部分だ。

 確かに、我々は工作マニアの中に入るだろう。しかし、価値観(多分、「価値」の方が適切か?)を与えるつもりはない。それによって人にどう思われるかはわからない。現実にこの投稿者は、その価値を完全に否定しているように見える。
 ロンビックから始まる等角逆捻りの概念を実現するためには、様々なアプロ−チの仕方がある。剛氏は4つほど試作された。筆者はそれを含めて7種作ってみた。どれが一番作り易いか、どれが見かけに影響を与えないか、どれが一番ガタが少ないか、どれが最も理論的に誤差の無い方法かなど、様々な見地からの分析を行い、生き残った物が筆者の3種である。

 だからこそ、これを付けると良いですよ、と広く公表しているわけだ。筆者の場合、機能以外全く考えていないから、裏側のハンダ付けの後処理も全くしていない。キサゲも掛けてないから、ひどい状態で、ただよく着いているだけである。そういう意味での価値の向上は期待できない。

 我が国の鉄道模型は、相も変わらず外観重視だ。投稿者はそのような土壌の中にいるのだから、今回の投稿がなされたのも無理はない。実物のみを観察し、その精密縮尺模型を作ってもうまく走らないのである。これは作ってみて、初めて実感できることである。実物業界人が、したり顔で論評することがあるが、的外れなことが多いのは、これが原因である。

 今回、解説コメントを投稿して下さった方は、鉄道よりも、もう少し大きな実物を扱っている方で、物が動くことを解析することに長けている方だ。
 「模型は堅いからね。」「二乗三乗則が効いているからね。」「ステップ応答がピーキーだからね。」と説明してくれたのだが、専門語を一切使わずさらにわかりやすく、擬音、擬態語を使って書き直して下さったのだ。
 今回の解説コメントは、非常に評判が良いので、筆者も嬉しい。
 「専門家であっても、素人に説明できない人は、自分自身も分かっていない。」とはよく聞く。自戒したい。

2016年12月27日

コメントへの反応

 先回の記事に対し初心者氏から戴いたコメントには反応が多く、直接の投稿、メイルを沢山戴いている。
一言で言えば、この方は文字通りの初心者で、ものを作った経験が乏しく、観察も未熟と推察する。

 戴いたコメントの中で、工学のエキスパートであるT氏からの文章がすべてを言い表しているように思うので、紹介しよう。コメントとしては量が多いので、許可を得て本文に掲載する。下線は筆者が追加した。

初心者氏のおっしゃる「たわまないべニア路盤」が実物よりずっと強固であることはその通りだと思います。
また、車両も脱線や衝突をすれば簡単に壊れる実車に比べて模型は非常に丈夫です。
そういった意味では、模型は実物以上に「しっかり」「堅く」できていますので、実物が採用している
構造部品を壊さないための」イコライザーは小型模型には必要ないでしょう。
一方で、今回話題の模型独特の等角逆捻り機構は、むしろ模型の路盤や車両の「丈夫さ」「堅さ」を和らげて、模型に実物に近い振る舞いを模型に与える機構だと理解しています。
実物は「フニャフニャ」で重いので多少の線路誤差にも車体自体の変形で追従しますし、線路も台車が通過のたびに目で見えるほど沈みます。

模型の場合は、実物より「ガチガチ」に堅い上に軽いので、線路の段差やねじれが線路の誤差のまま、モロに車体が躍ってしまいます。
つまりピョンピョン、カタカタと動いてしまい、いかにも「模型チック」に見えてしまいます。
しかも、線路の誤差はコン氏がおっしゃるように、実物換算で数センチ近くに相当するため、模型はより一層ピョンピョン、カタカタ跳ねます。(しかも、車体が堅いので、段差に載っていない側の(反対側の)車輪を引っ張り上げてしまい、車輪が浮くこともしばしばです)
ここで、等角逆捻り機構を搭載しますと、線路誤差に対して車体は機構によって、前後の台車で「無理やり」半分づつ分けて追従させるように振舞います。
これによる車両の振舞いは、実物の様な「フニャフニャ」までには達しないものの、段差通過時は、一つ目の台車が通過するときに、まず
車体が段差の半分傾き、次の台車が通過するとまた半分傾くため擬似的に車体がフニャフニャな「様に」見せることができるのだと思います。
ちょうど、アニメーションの駒数を増やすイメージではないでしょうか?
また、この追従構造はコンさんのおっしゃる通り集電面で有利です。普通の三点支持と比べて等角逆捻りは変位と支持質量が半分づつなので一層追従性も良いはずです。

大きな段差を一輪車で越えるより、半分ずつの2段を自転車で越える方がサドルの動きは小さいですよね。
集電が良くなれば模型はスムースに走るので一層実物らしい走りに近づきます。
従って、これらの機構は模型に「実物に似せた」振舞いを「見かけ上」与えるものではないでしょうか?


 全くその通りである。走る模型は実物を縮小したものではないのである。実物のみの体験、観察からはよく走る模型は生まれない。だからこそ、Low-D車輪をはじめとする、いくつかの工夫があるのだ。



2016年12月25日

等角逆捻り機構の英語訳

 the O scale Resourceの1.2月号が出た。拙稿も掲載されている。編集者と会った時に、ぜひこれを載せたいと乞われたので、原稿を送った。
 問題はその英訳である。same angle opposite twist mechanism で、SAOTでどうかという話もあったが、northerns484氏が、symmetricalという言葉を薦めて下さった。symmetrical twisting か symmetrical tilting のどちらがよいか編集者に聞いてみた。多少の時間が掛かったが、結局後者に決まった。今後これで行こうと思う。

等角逆ひねりe3 今回の投稿で最も大切な部分はこの図である。等角逆捻り機構の意味が分かるようにした。鉛筆でスケッチして northerns484氏に送り、3次元の作図をして戴いた。視点を上下して、最も効果的な角度で表した。

 ロンビックもフカヒレも結局はこの動作(あるいは疑似動作)をさせているわけで、それさえ理解できれば、細かい理屈はどうでもよくなる。

 動画が要るというので、慌てて撮った。時間がなく、一回きりの撮影である。台本も作らず、実にいい加減な動画撮影であったのは反省している。いずれ撮り直したい。
 グネグネ線路を走ってくる様子は、大変気に入ったようで、素晴らしいと言っていた。

 あといくつかのネタで編集サイドからの要望があり、いずれ発表される。

2016年12月23日

ED14の台車

ED14 equalizer 読者の方から、この連載が始まってから現場まで行って撮影した、という写真をお送り戴いた。掲載の許可も戴いているので、予定を変更してお見せする。
 見事に2本のピンがあるのがわかる。距離が近いので効果は少なそうという感想も戴いたが、そんなことはないと思う。心皿の中心との三角形を考えれば十分に機能している。

ED14 trucks この角度から見ると、イコライザは台車と平行である。即ち、傾きはない。イコライザはアメリカで発達した。イギリスの機関車で、(蒸気機関車を含めても)イコライジングを採用したものは極めて少ない。日本に輸入されたED17にも、イコライザはない。バネ材が優秀なのだろう。

 イギリスは大規模な土木工事で、線路をほとんど真っ直ぐに敷き、勾配を減らした。また保線状態が極めてよかった。それに引き替え、アメリカは未開の土地に猛烈な勢いで線路を敷いたので、保線は劣悪で、その線路に追随するためのしなやかな車輛を要求された。また、バネの鋼材の質も良くなく、折損の危険を減らすために、イコライザが必要となった。このことは椙山 満氏から何度も伺ったし、井上 豊氏からも体験談をお聞きした。

 おそらく、この2本ピンの方式はその中の試行錯誤から得られた「体験知」であろう。ベストの解ではないが、「これでうまく行く」という方法を採ったのだ。これはまさにプラグマティズムである。
 プラグマティズムは哲学の一分野であるが、それは何かと説明を求められても、筆者にはうまく一言で説明できない。簡単に言えば、「唯一絶対の解を求めなくてもよい。」ということだろう。この2本ピンの方法は、教条主義で理論派の人からは、「あるまじき発想」と攻撃されるだろうことは、想像に難くない。しかし、これでほとんどの場合はうまく行くのである。それならそれで良いではないか、ということだ。現実にこの機関車は日本にやってきてから何十年も問題なく働いてきた。

2016年12月21日

類似の機関車

 伊藤 剛氏保管の図面コピィを探すと、類似機種が見つかった。

DEKI400 名鉄 デキ400 これはイコライザ・ピンが1本である。二つの台車はリンクで結ばれ、バネで押されている。車体には引張力が掛からない。モータは75 kWが4つで400馬力というわけだ。牽引時は台車はどちらも同じ方向に傾こうとするが、リンクで十分持つのだろう。このモータは電車用で、車体内に電動送風機はない。すなわち、走らないとモータは冷えないから、重い列車は引き出せない。
 デキ400の図面を見てみよう。横ずれを防ぐリンクがあるが、押し引きは押金と引張りリンクだ。バネで突っ張っている。他には何もない。
 台車の力学的中心を結ぶ線分の近くにリンクと押金がある。

DEKI 600 この写真を見ると、台車は後ろに少し傾いている。これは許容範囲であろう。この程度の出力ならイコライザ・ピンが1本でもなんとか行ける、ということなのだろう。写真は土橋和雄氏撮影。


ED14 ED14は900馬力ほどもあるので、台車が転ぶのを防ぐ積極的な策を講じたのだろう。ピンが二本であると転びにくい理屈は、極端な例を出せばこういうことだろう。平面に細い棒を立てると転びやすい。その棒の下に小さくてよいから板を釘で打てば、多少は安定して立つ。台車のピン孔はやや縦長になっている筈だ。 こうなるとイコライザ(equalizer)という意味は薄れる。「掛かる力を分散させている装置」というわけで、バネ折れを防ぐことには貢献している。
 このような方策を施した機関車は、国内にいくつかあると、そのDFには書いてある。

2016年12月19日

ED14

9784777019557 さらに土橋氏はこの特集号を示された。DFの20号に大きな写真が載っている。もう少し近くによればよいのだが、かなりはっきりと2本入っているのがわかる。囲み記事に、2本にする理由も書いてあるのには驚いた。


 観察をせずに憶測で、あるいは先入観で物を考えてはならない、ということを守らないと失敗する典型的な例である。現物の機関車の近くに住んでいらっしゃる方も多いので、見に行かれるべきであった。かくいう筆者も、ピンは1本だと信じていたから、人のことは言えない。

 模型を作ってうまくいかなかったのは当たり前で、その時現場に行っていれば、すぐに解決したのだ。実は模型製作の1年前に友人と現物を見に行っているが、高校生の頭ではそこまで気付かなかった。製作後に行っていれば、気が付いたかもしれない。それから50年も経って気が付くとは、情けない限りだ。

 この機関車をイコライザ・ピン一本で作られた人は居ないのであろうか。どのような動きをするのであろうか。転び止めはどうされたのであろうか。拝見したいものである。

2016年12月17日

イコライザ付きの台車

 二つの板バネ間にイコライザが付いた二軸台車は、不安定である。台車枠が前後に転んでしまう。
 このことはずいぶん前にこのブログで理屈を説明した。 模型でこれを作ると連結器が垂れてしまったり、上を向いたりする。また、集電ブラシは可動範囲外になり、ショートする。

 高校生の時に作ったイコライザ付き自由形BB電機は、台車間に転び止めのオスメス嵌め合いを付けたりしたが、今一つ具合が悪かった。調子が悪かったので、片方で3点支持に作り替えたが、すでに譲ってしまい手元にはない。

 その後、時は経ち忘れていたが、こちらのブログに採り上げられた。ED14は、模型とするには好適な大きさであるから、皆さん御興味がおありなのだ。たくさんのコメントが投稿され、栗生氏がそのすべてをバッサリ切り捨てた形にはなっている。「〜大いなる謎(1),(2)」とあるので、いずれ(3)が発表され、正解が公表されるのだと思っていたが、まだその気配はないようだ。

 先日土橋和雄氏とお会いした時、その話が出た。氏が仰るには、
「誰も現物を見ていないのではないか。ED14の台車イコライザのピンは1本ではない。」
とのこと。
 その証拠に、と雑誌を示された。写真を目を凝らして見ると、何となくそんな感じだ。たくさんの写真を見るうちにその指摘が正しいことが分かった。近接した二本のピンがある。その抜け留めのピン(コッタ)も二本ある。4点支持だ。傾こうとすると抵抗する。
台車のセンタピンの心皿を広くして転び止めとするのは、いろいろな点で得策ではない。
 この機関車を設計した人達には敬意を表したい。

2016年12月15日

続々々 鉄橋を組む

門構門構 2基 初めはへなへなであった板を次々に組んでいくと、突然素晴らしい剛性が生まれる。橋というものはそういうものであることは知っていたが、実際にそれが目の前で起こると驚く。橋本氏も、門構を組み付けた途端、堅くなったのでずいぶん感動された。

115_5060 橋は最小限の材料で、最大限の強度を出すように設計される。貨車も同じである。どうすれば強くなるかということを考えて、使用に供される。アメリカもこの時期は人件費が安かったのだろう。細かい部品を、これでもかと組み付けている。現代は大きな部材を簡単に組んでいる。鋼材の進歩や、熔接の技術が向上したことも大きい。
 この写真は、厚い鋼板を嵌めて、橋本氏に手で押さえて戴いた様子である。

115_5066 ハンダ付けが終わった橋は、水洗いして乾かす。見る間に薄い錆が出てくる。鋼板の表面には、極めて薄い酸化被膜ができている。即ち、不動態化している。そこに塩化物イオンが付くと、その不動態被膜に欠陥が生じ、水中で酸素によって酸化されてしまう。
 それを防ぐには、よく洗ったのち、すぐに水を取り除くことだ。タオルで拭いてから、空気を吹き付けると飛んでいくだろう。よく乾いた状態では、徐々に酸化被膜が生成し、また錆びにくくなる。もちろん窓は締め、外から飛来する塩、硫酸を排除することが必要だ。冬の石油ストーヴは非常に良くない。二酸化硫黄ができて、それが鉄の上で硫酸に変わるからだ。
 カーヴした線路を置いてみて、建築限界に引っ掛からないかを確認している。

dda40x at 12:15コメント(3)力学 この記事をクリップ!

2016年12月13日

続々 鉄橋を組む

115_5051115_5052 これは仮に博物館の床に置いたものである。側面のトラス中、引張り材のトラスが実感的である。
 床版と側面のトラスを組まねばならないが、一人で直角を保ちつつハンダ付けするのは少々荷が重い。ハンダ付けの達人の助力が必要だ。

115_5057115_5059 長老の橋本三郎氏にお願いしたところ、二つ返事で引受けて下さった。翌日工作室に伺うと、大きなハンダ付け用の台を用意して戴いていた。各種のフラックス、ハンダごても準備してあった。
 橋本氏は、TMSの30号あたりから記事を投稿されている近鉄電車の達人である。最近も、極めて美しく仕上がった全金属製の電車群を、発表されている。この台を用いて、あの素晴らしい電車群が出来上がるのかと、納得した。

115_5056 組んでいる途中の写真を撮って戴いた。ハンダごての持ち方に注意して戴きたい。この持ち方でないと、大物は付けられない。支えの小さな角材の配置等、橋本氏の細かい神経が行き届いている。
 手前のニッパは、ハンダを細かく切るためのものだ。必要量ずつ、こてに付けて目的の場所に持って行く。大きなハンダの棹から持っていくと、量が不定である。

 側面のトラスを何かで水平に支えて、二人で接合面を押え、ハンダを流す。塩化亜鉛の飽和溶液を塗っておくと、音もせずハンダがすべての接合面に均一に流れる。すべての接続部が、タブとスロットになっているので、位置関係は完璧に決まる。ただ、差込みが緩いのはまずいので、確実に差し込まねばならない。一人では難しいが、二人でやれば、確実である。 横から見て、隙間がなくなるのを確認すれば良いのだ。
 必要最少量のハンダを目的の長さの隙間に浸み込ませるのは、快感である。 橋本氏は、
「熔接のビードみたいな仕上がりでよろしいな。」
と、仰った。合格であった。

2016年12月11日

続 鉄橋を組む

 115_5038これは床版部分のパーツだ。溝を入れて、菓子折りの仕切りのような組み方をする。レーザで切る時、寸法を少し加減して、するりと入るようにする必要がある。その辺がノウハウだ。嵌め合いが固いとゆがんでしまい、どうしようもなくなる。

115_5036115_5043 黒いものは組み立て用のジグだ。角を盗んで8 mmの板から切り抜いた。重くて具合が良い。角が当たらないのでそのままハンダ付けできる。この写真の稲妻型の部材は様子を見るために置いてあるだけだ。


115_5035 仮に線路を載せてみた。なんとか行けそうだ。まだ枕木裏の絶縁処理がしてない。薄い絶縁フィルムを貼ることになる。



 圧縮の掛からない部材は最小限の断面で作り、撓まないようにトラスを入れるのが、合理主義のアメリカ流だ。すべて細いトラスで作られている。それをどのように表現するかが、今回の鉄橋製作の最も重要な部分である。
115_5044 portal(門構)や横工部分は、非常に繊細な構造である。 小さな部品をスロットに入れてハンダ付けする。熱が伝わりにくいので、指で押さえていても大丈夫だ。即ち、正確にハンダ付けできる。ハンダは共晶のものを用いる。流れるか固まるかのどちらかなので、粘りが少なく、隙間に流し込むことができる。


2016年12月09日

鉄橋を組む

laser cutting115_5045 レーザ加工の工場に頼んであったものが、ようやく出来たので取りに行った。あまりにも細かい部品があって、大変だったようだ。
 仮に現場に置いてみると、なかなか立派である。


115_5042115_5039 細部の設計と発注図面の作成は northerns484氏にお願いした。この Baltimore Truss橋は圧縮材を極力太く、引張りのほうは最小限にしている。しかも圧縮材が座屈するのを防ぐため副材を入れている。 それを表現するために、側面のトラスは三枚合わせとし、中心部分は厚さ8mmの鋼板とした。出来上がると大人一人くらいの負荷には十分耐えられるはずだ。

 引張り材は薄く細くし、間に細かなトラスを入れる。これがよく出来ていて見ごたえがある。組みながら「おおっ」と声が出てしまうほど、 素晴らしい設計になっている。northerns484氏には感謝する。

 薄い板は 0.8mmの鉄板で、熱が逃げにくいので、100 W のハンダ鏝で十分に付けられる。すべての部品がタブとスロットで組み上がる。薄板を組んで形が出来たところで、厚板を接着するという手順になっている。

2016年12月07日

椅子を作る

chair 客車が増えてきたので、車内を作らねばならない。プルマンのキットの座席はある程度あるが、コーチ(座席車)の椅子が足らない。
 プラスティック製のものもある程度はあるが、その数倍必要だ。

 材料箱を探していると、思わぬものが出てきた。30年以上前に買った木製の椅子材料だ。ルータで成形した長さ 30 cm 程度のもので、それを鋸で切れば金太郎飴のように椅子ができる。

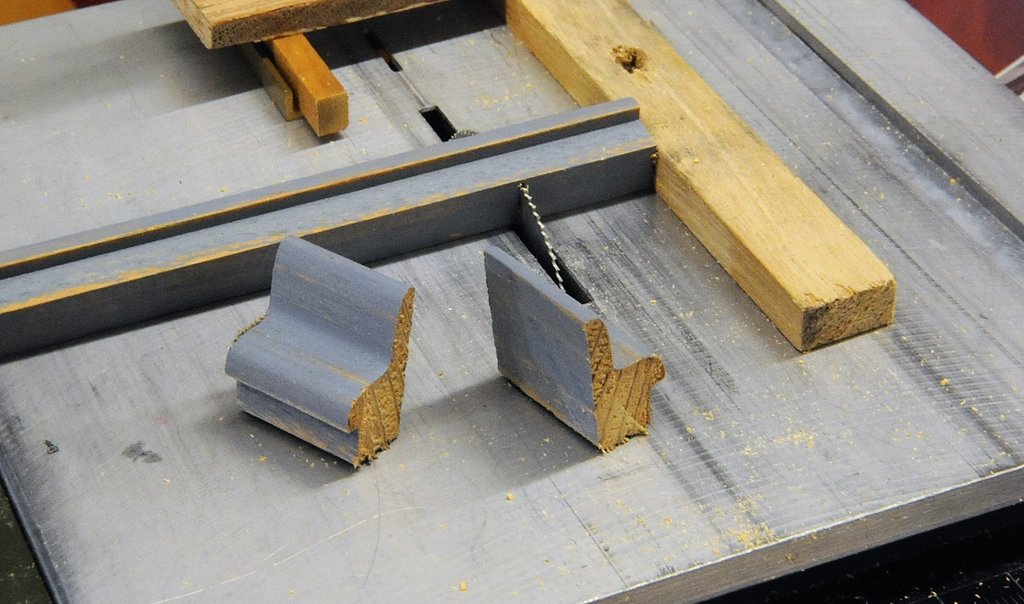

chair 2 まず全体にラッカ・サーフェサを塗り、ザラザラを取る。それを薄刃の丸鋸で輪切りにする。この機械は有難い。大きな機械だと刃が厚いので、おがくずになって飛んでいく部分が多いが、これは0.5mmしかない。掃除機のホースを突っ込んでおけば、埃も出ない。ただ、刃の径が小さいので、裏表を切らねばならない。
 じゃんじゃん切り落として、たくさん作った。切り口がざらついているので、またサーフェサを浸み込ませなければならない。場合によってはサーフェサの液に漬け込むことも必要だろう。

 この製品を誰が作ったか全く不明だが、筆者の手持ちの刃を組み合わせて使うことでそれらしいものはできそうだ。手元にルータの刃は20種類くらいある。
 座席が必要な車輛はたくさんあるので、今後の課題である。

2016年12月05日

Solarium Diner を作る

solarium dinersolarium diner 2 solariumは好きな車輛であるが、なかなかそのキットに出会わなかった。自作するつもりでいたので、10年程前、ワシントンDCで行われたコンヴェンションで見つけたときは小躍りした。同時に室内のキットもたくさん出ていて、客車の一山(30輌くらい)全部を買った。ホテルの部屋で分別し、不要なキットはすぐに転売した。All Pullmanの16輌編成の準備はその時整ったのだ。
 帰国後、ある程度形にしたが、僅かの部品不足でそのまま放置してしまった。

solarium 2solarium 3Solarium 資料はある程度集めていたので、外観を整えるくらいは簡単であった。この車両は屋根の上が賑やかである。キッチン部分の通風装置がいくつもある。ローストビーフを焼くので、ダクトが並んでいる。冷蔵庫は氷で冷やすので、天井に大きなハッチが3つもあり、そこに氷を運び入れるための手すりも多い。氷は80ポンド(40 kg弱)もあり、それを片手で引き上げて投入する。屋根には、梯子が外れないような形の手すりがある。

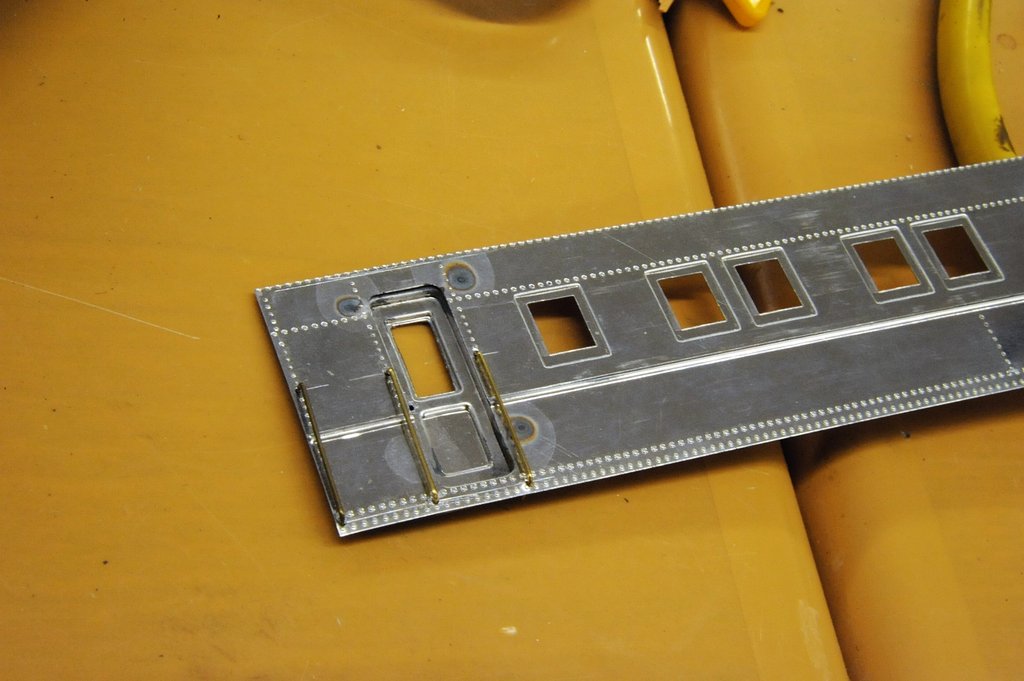

 ソラリウム側の手すりは、これまたにぎやかで、ガラス窓の上にもある。ソラリウム側の貫通扉はガラス製で、昔の阪神の電車のような縦長の大きなガラスである。洋白の板を切って作った。ネジ穴が目立つがその上に幌を付けて隠す。

 この種の工作の骨(コツ)は、平行なものを平行に、である。うまい人はそこに気を配っている。手すりは何に対して平行でなければならないか、を図面等でよく確認する必要がある。これらの写真を撮ってから、修正したところがある。拡大すると粗が目立つ。しかし、塗装して走らせると全く問題ない。見えるのは、車体から飛び出している造作である。それらが整然としていると、実感味が増すのだ。

2016年12月03日

続 Walthers の客車キット

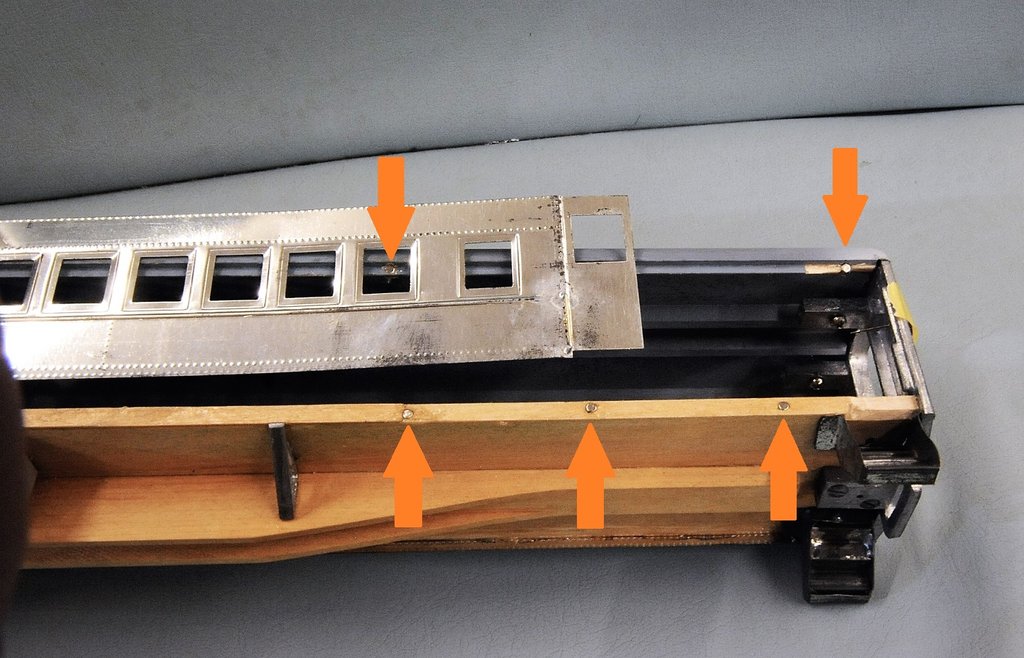

magnet fastening この側板はブリキ板すなわちスズめっき鋼板である。磁石にくっつくので、小さなネオジム磁石を本体に取付け、鉄板を吸着させる。
 磁石は2.5mm径、2.5mm長のものを11個植え込んだ。接着は例によってスーパーXである。 パチッと小さな音がして完全に吸い付けられる。このままでもよいが、走行時に下にずれると面白くないので、床板に引っ掛かる、小さなLの字型の板バネをハンダ付けし、重さの大半をそれで受持つことにした。磁石は剥がれない方向に働いているだけである。

 こうすれば側板は着脱自由で、あとからでも内装を付けることができる。電装も簡単にできる。磁石は一つ20円くらいのものだ。もう少し大きなものを考えていたが、それでは吸着力が大き過ぎて、取るときにブリキの側板が曲がってしまう可能性が高い。

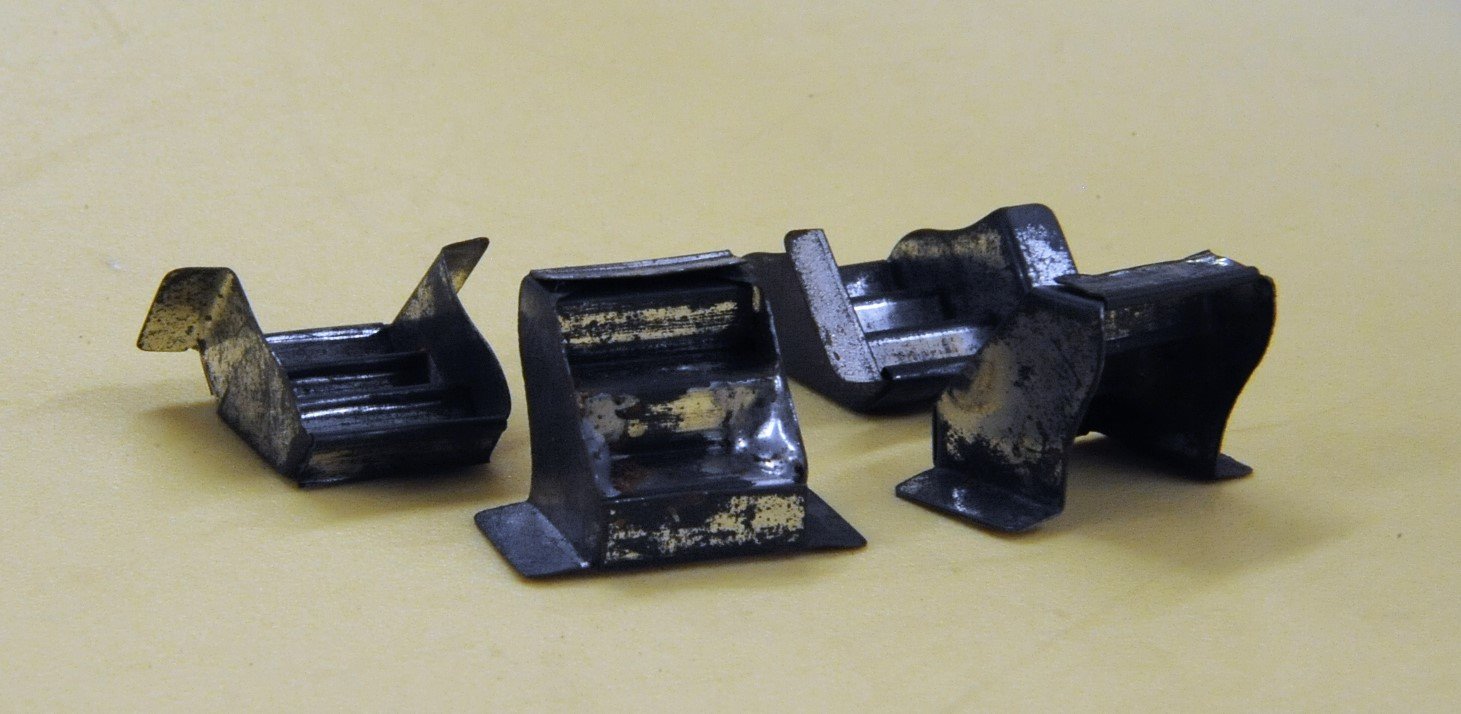

Walthers steps この模型のステップはブリキを曲げて、ハンダ付けしてある。昔はアメリカ人がこんな工作を内職でしていたのだ。ハンダの付け方は下手である。フラックスはちゃんと洗ってあり、錆びることはない。

 内装に必要な座席を作らねばならない。一部は用意してあるが、足らないだろう。

2016年12月01日

Walthers の客車キット

Old Walthers Walthersの客車キットについては以前書いたが、新たに発掘されたキットについて書かねばならない。このキットは1940年代のものだ。

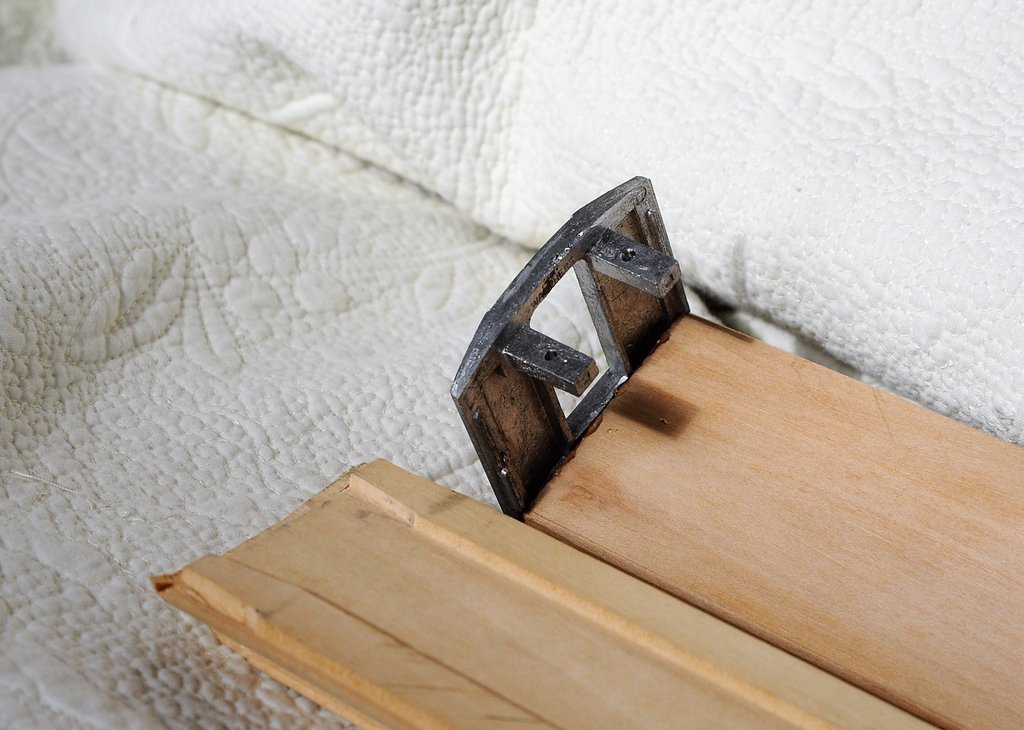

 木製屋根と床板をホワイトメタルの妻板で結合し、ブリキ製のサイドを貼るのは同じなのだが、これは少々面倒な構造になっている。どうやったら組めるのか考えていた。
 先に屋根をネジで留めてから床板を斜めに嵌め込んで連結器座で留めるのか、それとも床を先に留めてから屋根を床板に穴を開けて細いねじ回しで留めるのか、それを考えているうちにやる気がなくなってお蔵入りになったような気がする。
fastening roof この写真はあとの方法である。細い穴からネジを落とさないように4本締めるのは難しい。屋根を留めて側面を張ると、ネジを外して床板を外すことができるが、再度締め付けるのは難しい。即ち、室内を作る方法がなくなる。今回は現代風の工法を採ることにした。
 説明書がないし、図面もない。多分コーチ(座席車)である。よくあるタイプだから、さほど気にしていない。屋根をハリマン型丸屋根にすれば、UPあるいはSPのコーチになる。


 これは同時に発掘されたSolarium Dinerである。要するに一等食堂車だ。日当たりのよい食堂車で、少人数で豪華な食事をする。おそらく、貸切りが基本であろう。この発音はカタカナのソラリウムの綴りからは推測し難く、ソゥイリャム である。太字を強く発音する。
 椙山 満氏はこの種の車についてお詳しく、様々な話をして戴いた。アメリカ人は日なたが好きなのだ。日本で電車に乗って日が差すと、たとえ冬であってもシェードを下ろすが、アメリカ人は日に当たりたがる。日に当たると生命力が増すと考えているのだろう。という話だった。確かに映画を見ていてもそれを感じる。マリリン・モンローの「お熱いのが好き」などにはそんな場面が出てくる。

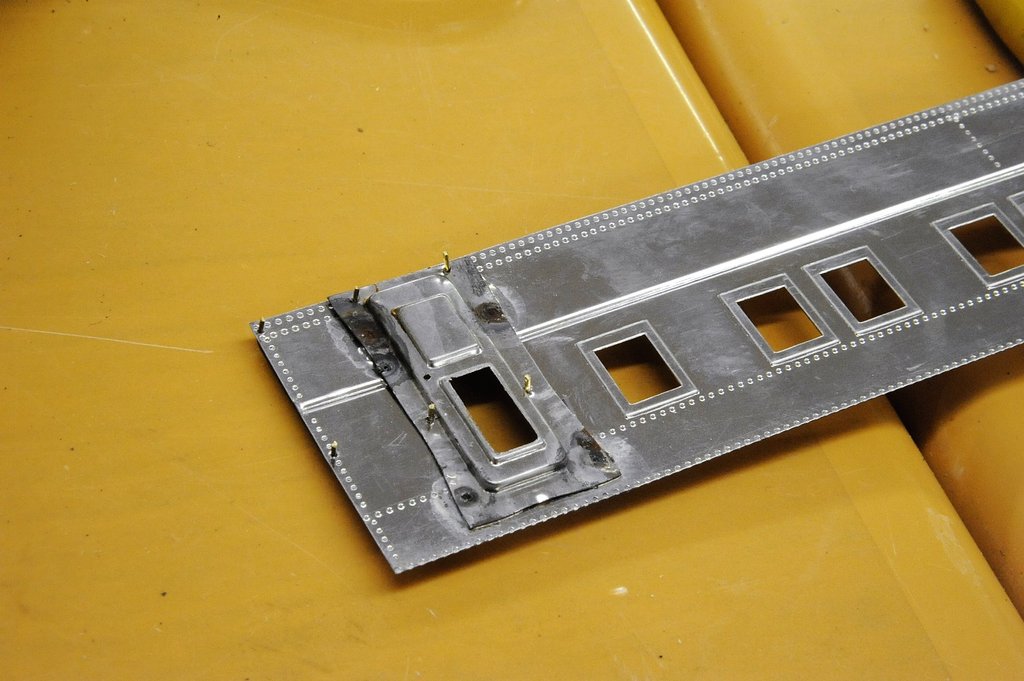

Solarium Diner2Solarium Diner この模型のサイドは熔接してある。キッチン部分のドアは、少し引っ込んでいる。その部分をプレスした部品を付けて表現するのだが、ハンダ付けが面倒なのか、スポット溶接だ。もちろん、製造時に熔接したのだ。模型部品で熔接してあるものは珍しい。これは1950年代の製品だ。
