エポキシ樹脂製貨車

car cyclo かなり古いプロトタイプである。Car Cyclopediaの古いものを丹念に見て、見つけ出した。1931年製であった。このころの車輛限界は今と比べるとかなり小さい。鉄骨トラスの内外に木板を張ったdouble sheathed boxcarである。内側は壁の途中の高さまでしか内張がない。すなわち人間の背の高さくらいから上は、鉄骨がむき出しである。

double sheathed boxcar このモデルは友人のBobが、”これをやるよ。誰も組めないキットだから、挑戦してみるかい?”と言ってくれたものだ。
 箱を開けると、屋根、妻、側板、床とラニングボードだけが入っていた。説明書もない。エポキシ鋳物で、少し反っている。修整しても箱型に組むのは至難の業だ。しばらく箱の蓋を開けては閉め、を繰り返していた。

 ある時、内側が中空だから組みにくいことに気が付いた。それでは木材を正確に切り出して直方体を作り、それに貼り付ければ良かろう。正確に木材を切り、カンナを掛けてノギスで測り、満足のいくものを作った。それにスーパーXを使って一面ずつ貼り付けた。大変な手間をかけて箱型にしたが、そのまま10年くらい眠っていた。

double sheathed boxcar 先月の関西合運に持って行こうと作業を再開したが、あまりにも繊細な部分が多く、一月以上も掛かった。grab iron (取っ手、梯子などの掴む部分)を0.4 mmの線で作らねばならず、大変手間取った。こういう部分はスケールに拘る必要はないのだが、そうしないと本体の接続部と合わないから仕方がない。数十個の穴に正確に作られた部品を差し込み接着した。梯子を登ったところのプラットフォームは木材で自作した。目止めしてから作って塗装する。デカルはたまたま残りがあったので、それを貼った。

 こんなに手間が掛かるとは思わなかった。二度とやりたくない作業である。こうやって苦労して完成させても、数十年経てば劣化しているかもしれない。やはり金属製のほうがずっと簡単に作れて、長持ちする。

2016年10月28日

塗装済みの貨車


sulfuric acid tank car
 完成したとは言えないが、90%完成したものを見て行こう。

 このタンク車もスクラッチ・ビルトである。かなり重い。太いブラスのパイプを切断し、それに合う蓋を鏡板としてハンダ付けした。蓋は何かの部品だったが、余っていたので削って付けた。 ドームもパイプから作った。丸く欠きとって、炭素棒でハンダ付けした。台枠はムクの角棒だ。

 何かの図面集で、見つけた細いタンク車だ。 硫酸のような密度の大きな液体を運ぶものである。タンク車の諸元のみのデカルセットがあったので、sulphuric acid 硫酸専用とした。
 ドームの上方の細かい部品はロストワックスで、硫酸用なら要らないものもある。どこの会社にしようかと迷っている。実はちょうど良いデカルがないのだ。デカルのジャンクを入れた箱から、切れ端を拾い出して貼ろうと思っている。

 実はもう一台同じタンク車がある。材料が余っていたので作ってしまった。それは青いDow Chemicalになるはずだ。デカルが用意してある。

UP cattle car UPの家畜車である。ずいぶん古い製品だ。1952年製だと思う。ひどい作りで、ハンダがぽろぽろと取れてくる。あちこち引っ張って、外れるものはすべて外し、付け直した。
 台車を取り付けるボルスタが薄板で、ネジがバカになった。厚板から作り直し、ネジを切った。当初のはJISネジで、新しいのはISOネジだ。
 車輪の内外の色が違うのがウリである。外は油でまみれ、内側は錆びている。最近はそういう塗り分けをしている。内側は塗ってないと目立つので、全て塗装し直している。
 デカルはY氏に作って戴く手筈になっている。

2016年10月26日

続々 完成した貨車

LV covered hopper この貨車もMax Grayが輸入した時代のものだ。安達製作所が作った。少ない資料でよくぞここまでできたものだ、という感じの製品だ。少し手を加えると良いのだが、きりがないので色を塗った。デカルはたまたま特注品を譲ってもらったのがあった。それによると、black underframe とあったので、フレイムだけ筆で黒く塗った。デカルはもう少し密着させてから艶消剤を塗る予定だ。

SLSF offset hopper 先日紹介したアライグマの皮のヘラルドである。coon-skinという。帽子にも使う。デイヴィ・クロケットがかぶっているものだ。日本ではアニメイションのせいで、アライグマはかわいいという先入観があるらしいが、アメリカでは単なる害獣である。ライフルでよく射殺する。皮を剝ぐ人も減った。単に撃ち殺すだけで放置する場合が多い。鳶や鷹が来て持っていく。この種の鳥をscavenger(ゴミあさり)という。
 デカルの密着がよくない。再度修正が必要だ。写真を見てから気が付くのは、目が悪くなったのだ。写真のピントが浅いのも困ったものだ。いずれ撮り直すので勘弁戴きたい。

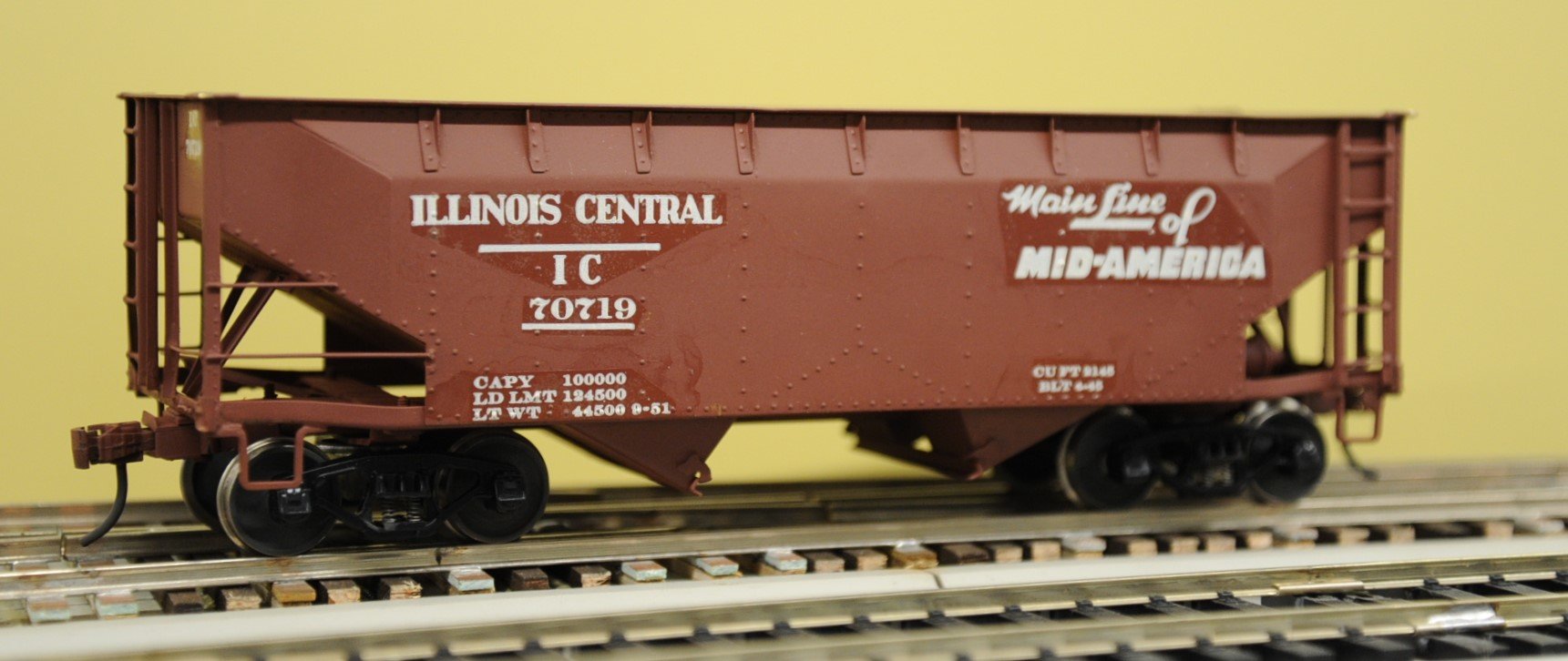

IC offset hopper Illinois Central の off-set hopper car である。黒色のものもある。これらは内容量を少しでも増やすために、縦骨の外に外被をかぶせた。全体を少し大きく作ればよさそうだが、積込み設備での位置決めや、機械で回転して荷下ろしをすることがあるので、その当たるところの位置関係を変更したくなかったのだろう。これもデカルの仕上げがしてない状態だ。

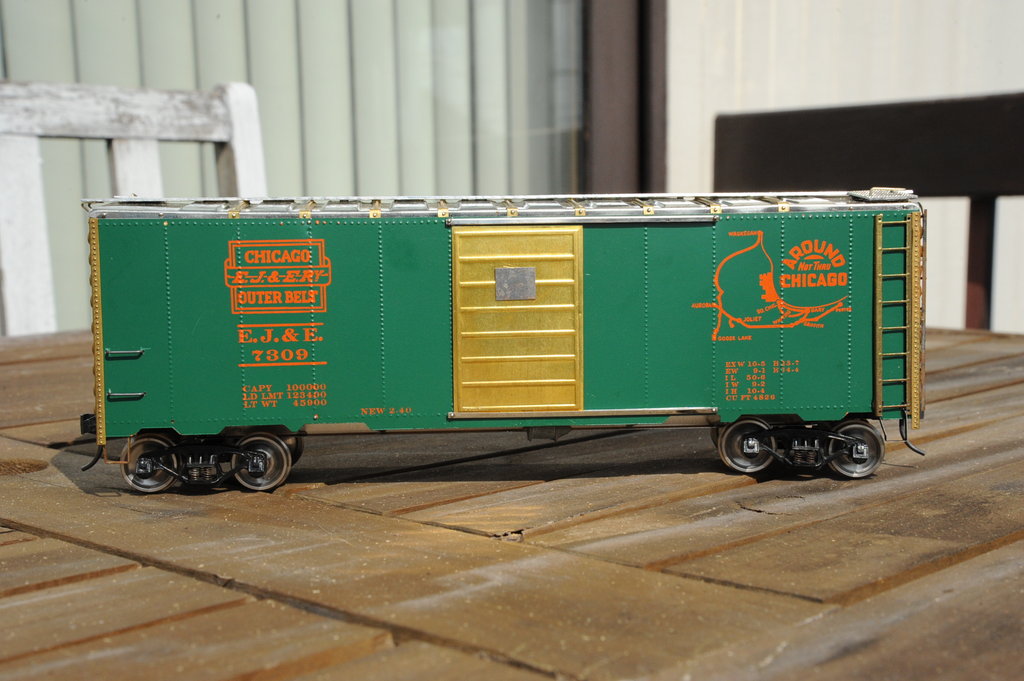

EJ&E この boxcar を塗らなければならないが、色合わせに苦労している。参考のために直写日光下で撮影した。この色はどこの電車の色だろう。南海の濃い緑だという意見は戴いている。

2016年10月24日

Pacemaker

Pacemaker Pacemaker というのはNYCの hotshot(地域間高速貨物列車)である。第二次世界大戦後の20年ほど定時運行で活躍した。

 Atlas製の貨車の未塗装ををいくつかの会社が買って、それに正しい色を塗り、商品化していた。その一つが、このペースメーカである。
 土屋氏のところから来た6輌とChicagoから来た2輌ではとても正規の編成は組めないが、一応、手を加えて補重し台車・連結器を取り替えて完成させた。

 困ったことに塗り分けが2種類ある。ドアが半分赤いのと全部のとがあるのだ。どちらが正しいのかはっきりしない。様々な昔の写真を見ると、全部赤いのが多い。たまに半分だけのもあるという程度だ。赤の色はヴァーミリオンである。いわゆる朱で、水銀の硫化物の色だ。
 赤を塗り足そうとも思ったが、合う色ができるかが問題だ。それを考えると現状でも良いような気がする。

 台車はこの時代にしては滑り軸受である。軸受合金が特殊で、メンテナンスがほとんどいらないという。しかしその後急速に転がり軸受に変化していった。

2016年10月22日

続 完成した貨車

ASARCON&WNP これらの boxcar は Atlas の古い製品を改良して塗ったものだ。アトラスは1970年代に、当時としてはずいぶん進歩的なプラスティックの機関車、貨車、線路を発売した。オーストリアの Roco に発注した製品をアメリカ国内で売った。上廻りはとても良い出来だが、台車が3線式対応で、あまり良くなかった。車輪を取り替えても抵抗が大きいので、台車ごとAthearnのデルリン製に替え、車輪はLow-Dだ。連結器は高さ調節用のスペーサを入れて固定した。ラニングボードの支えは薄く切り取り見栄えを良くしている。様々な改良工事でかなり良くなっているが、塗装がまずい。

 薄い塗装で、しかも文字がタンポ印刷のようだ。くっきりと出ていないので眠い感じがする。磨き砂でこすると文字が消えるから、それに新たに上塗りして別のものにする。当鉄道にはアトラス製品はいくつかあるが、オリジナルの色のまま、走っているものは一つもない。

 車体の基本的なディテールは間違ってはいないので、小修正で良くなる。床下のブレーキシリンダも挽物に取り替え、妻のディテールも修正している。

 左の写真のASARCOは鉱山会社のものだ。デカルを一山いくらかで買った時に入っていた。そういう意味ではとても珍しい。N&WとかNPもあったものを貼っただけである。

 これでアトラスの未改造の貨車は無くなった。

2016年10月20日

the bender

the bender この工具をご存知の方も多いだろう。NWSLという会社が、かれこれ40年ほど販売している。ネジを締めると、上から刃が降りてきて、下のVブロック状の雌型に食い込む。ワークを挟んでおくと、任意の位置で曲げられる。角度も好きなように曲げられる。

 この工具を博物館の作業用に自宅から持って行って置いてある。作業にいらした方が触って、どなたも「使いやすい。便利だ。」と仰る。先日複数の方から、取寄せを依頼された。取るのは簡単だが、送料がかさむ。数が少ないと、送料がばかにならない。もう少し沢山注文したい。

 もし読者の皆さんの中で、欲しいと思われる方はコメントを通じて連絡されたい。締め切りは今月24日とさせて戴く。現地価格は60ドル程度だ。

 写真の手前に置いてあるのは、その曲げ見本である。赤いネジを緩めると、突き当てのフェンスが動かせる。自由な位置で留められて、同じものをたくさん作れる。
 見本の二か所曲がったのは、カヴァード・ホッパの歩み板を取り付ける支えだ。たくさん同じ形のものを作らねばならないから、これがないととても苦労する。足の長さが違うと、歩み板が真っ直ぐ取り付けられない。

 0.6 mm程度の板なら、簡単に曲げられる。0.8mm以上はこの道具の限界を超えるだろう。もっと大きな道具を使うべきだ。
 筆者はもう少し大きな道具(業界ではブレーキと呼ぶ)も持っていて、この小さいのはこのような小物専用である。


2016年10月18日

完成した貨車

 塗った貨車を紹介していこう。
SP Tanker このタンク車はスクラッチ・ビルトである。かれこれ15年以上掛かっている。安達製作所から譲ってもらったジャンクの中のドーム部分が一つ余っていたので、それを有効利用するために作った。タンクの円筒は丸めて作り、鏡板は大きなブラスの丸棒を旋盤で挽いて作った。厚みが10mm以上あって、ずいぶん重い。ガスバーナで炙って付けたので、ハンダがたっぷりついていた。
 組立てが完了してから、余分のハンダを削る作業が面倒で10年ほど放置してあったが、先日一念発起して丹念に削り、塗装した。どこの鉄道の車輛の図面を見たのか思い出せないので、余っていたデカルを貼った。

SP GS Gon このdrop bottom gondola は床が固定のを間違って買ったものだ。ずいぶん安くて喜んでいたら、床の開かない方であった。安達製作所も、開くタイプはあまりにもコストが掛かりすぎるので、簡略ヴァージョンを出したのだ。ともかく余っているSPのデカルを貼った。レポーティング・マークは T&NO (Texas & New Orleans) にしたが、他意はない。

BN Boxcar このboxcarは、プラスティック製である。黄色系統の気に入らない色に塗ってあったので、文字等を磨き砂で削り落とし、塗り替えた。戴いたスプレィを吹き付け、たくさん買ってあったデカルを貼った。それなりによく仕上がった。

 筆者は貨車については詳しく考証はしていない。ありえない設定はしないが、それらしく見えれば良しとしている。以前番号等の問い合わせを戴いているが、こういうわけで、全く参考にはならないことを承知されたい。

2016年10月16日

塗装

Badger boxcar red のような微妙な色はFloquilを用いるが、黒は日本製の塗料である。エアブラシはBadgerのシングルアクションを改造したものだ。タンクを大きくしている。一度に10輌も塗ることがあったので、容量を増やしたのだ。
 中にぶら下がっているパイプは絶妙な硬さで感心していた。それが突然行方不明になってうろたえた。20年も使っていて、無くなったのは初めての経験だ。溶けないプラスティック・パイプで、ちょうど良い太さのものを探したが、見つからない。
 内径はインチサイズのはずなので、インチのブラス・パイプを探した。見当をつけて当ててみた。内側をリーマでさらってはめると、ぬるりと嵌まって抜けなくなった。ちょうど良いサイズであった。強く引くと抜けるから、掃除には具合が良い。長さは数通り作らざるを得ない。

painting 銀を塗ったついでに、オイルタンクも塗ってしまった。これはPlastruct製のキットである。10年以上前から持っていた。石油会社のデカルを貼れば映えるだろう。あと2,3本あると良いのだが、どうやって作ろうか迷っている。
 台車を塗るときは車輪の踏面とフランジだけをマスクする。

painted cars 16輌塗ったので、デカルを順に貼っている。フロクイルにはGlazeという艶出し剤を4割程度混ぜる。そうしないとデカルが載らない。
 ウェブ上には怪しげな情報がたくさんある。このグレイズについては、どれも量が少ない。5%などという、おまじない程度みたいな数字まである。やったことがあるのだろうか。最低3割は混ぜないと艶が出ない。筆者はグレイズを大きな缶入りで購入していた。薄め液はキシレンを使っていた時期もあるが、最近はラッカシンナである。天気の良い日なら、全く問題ない。

2016年10月14日

続 open top hopper の整備

 貼り付けた t1.2 はわずかに設計値より厚い。ハンダ付けした後で、フライス盤でひと舐めする。0.1 mmほど削るのだ。こうすることにより、連結器が完全な平面に取り付けられる。ハンダの厚みとか、様々な要因が一掃されるわけだ。

 穴を開けてタップを切る。そして接着剤を塗って、Kadee couplerを付ける。ネジ一本では多少のガタが生じると緩みやすい。ネジが落ちると大事故になる。金属製の貨車は連結器の片方を電気絶縁する。何かの間違いで、たくさんの貨車の先端と後尾が導通するのを避けるためだ。まずそんなことはないが、念のためである。

painted cars また早朝より天気の良い日があったので、8台塗った。今回は塗り分けがあるものもあるので、慎重に塗った。塗膜が硬くなってから、マスキングをする。黄色の家畜車は3色塗りであるが、屋根と妻が銀、床下が黒であるから簡単だ。

 問題は次回に塗装予定のboxcarたちで、側面の上下が塗り分けられている。水平に塗り分けるのは非常に難しい。定盤の上でハイトゲージでケガくことになる。貨車のボディを定盤の上に正確に置くのは、意外と面倒なのである。たくさんのブロックを用意して支えなければならない。

追記 上の写真の背景にあるフェンスはpicket fenceですね。というコメントを戴いた。その通りである。よく見ていらして驚いた。表は白で、内側が緑である。

2016年10月12日

open top hopper の整備

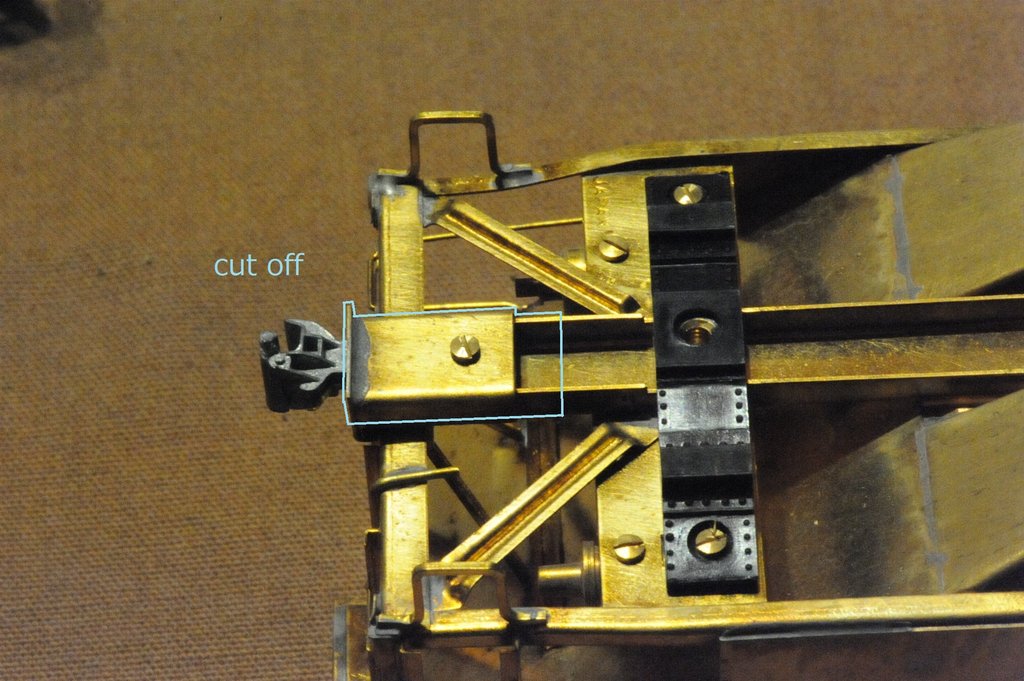

USH hopper conversion シカゴから貰ってきたブラス製貨車を整備している。台車が足らないので3台しか直していない。この貨車は安達製作所製である。以前入手したジャンクとは異なり、完成品なので、ダミィ・カプラが付いている。その部分を外し、Kadeeが入るように切り取る。

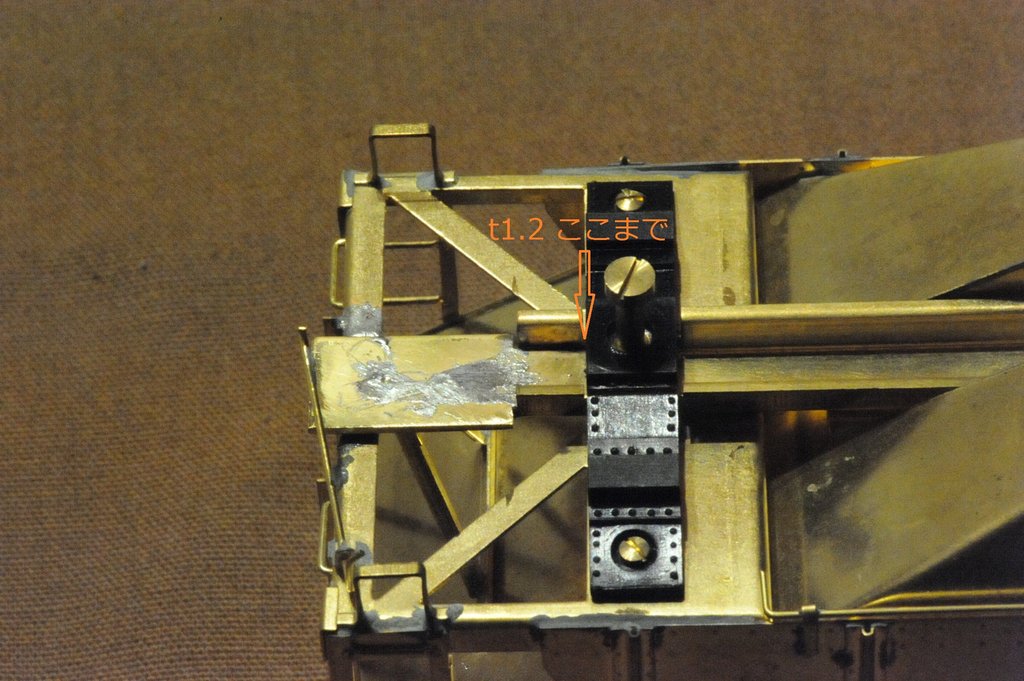

USH hopper conversion 2 そこに t1.2のブラス板を貼り付けて、高さを合わせるが、チャンネルをただ切っただけでは、連結時の衝撃で壊れてしまう。台車センタ・ピンのところまで深く差し込んで、全面ハンダ付けをすると丈夫だ。
 こうすれば、連結器にかなりの力が掛かっても座屈することが無い。こういうところに少し気を付けるだけで、長持ちする模型になる。

 ホッパの連結部はややこしい形をしているので、めり込むと修復が困難だ。以前めり込んだのは、切り落として全く新しい部品を作って嵌め替えた。大変に面倒な作業で、二度とやりたくないのだ。要するに加わった力は背骨を通って次の車輛に伝わらねばならない。途中で弱いところがあると、そこが座屈するわけだ。

 天気予報を見て、塗装日を決め、塗料瓶の数を確認する。塗り始めてから足らないことがわかると、悲惨だ。

2016年10月10日

所属クラブの公開日

O scale NMRC 9日は、所属する名古屋模型鉄道クラブの公開日であった。名古屋市立科学館の地下ホールで、例の仮設テーブルの上で線路を組み立て、公開運転をした。
 段ボールの箱を沢山組立て、合板を載せてテープで継ぎ目を押さえる。上に人が乗っても大丈夫だ。

 O,OJの島、HO,Nの島、DCCの島と三つに分かれて設営した。見ていてはっきりわかるのはDCCのグループの設営完了までの時間が極端に短いことだ。スナップ・トラックを使っていて、パチパチと組めばすぐ運転できる。
 山本真一氏によるZ21に依る運転で、スマホを使ったワイヤレス操作である。ポイント切り替えはiPad上の画面をタッチして行う。すべてワイヤレスで接続の面倒がない。固定レイアウトではないので、そのメリットは素晴らしく大きい。
 山本氏はスマホの中古を多数手に入れられて、それで車輛をコントロ−ルし、さらにipadによる分岐切り替え指令および表示を実現されている。素晴らしく調子が良く、初めて見る子供でも直ちに操作法を習得する。
 博物館の新レイアウトにも採用予定である。

 模型誌上でのDCCの記事が少ない。下らないと言っては失礼だが、姿形だけの模型記事ばかりだ。走らせていない人が多いということだ。
 山本氏の機関車は、どれも素晴らしく良く走る。動輪の心がよく出ているのだ。当たり前のことではあるが、実際にはそのような機関車は少ない。精度の高い旋盤加工の腕をお持ちなのである。

 O,OJグループは入り口に近いところで走らせている。
「どこで売っているのだ」
という質問が多い。
「すべて自作ですよ」
と言うと、皆驚く。

cars from Harmon 筆者は塗り立ての貨車を3輌持っていった。このFriscoのヘラルドは興味深いらしい。
バットマンと関係があるかという質問が多かったが、そのはるか昔から使われている。
 アライグマの皮を張った様子を表しているのだ。日本では理解する人はまず居ないが、アメリカでは子供でも分かる形のようだ。

2016年10月08日

塗装日和

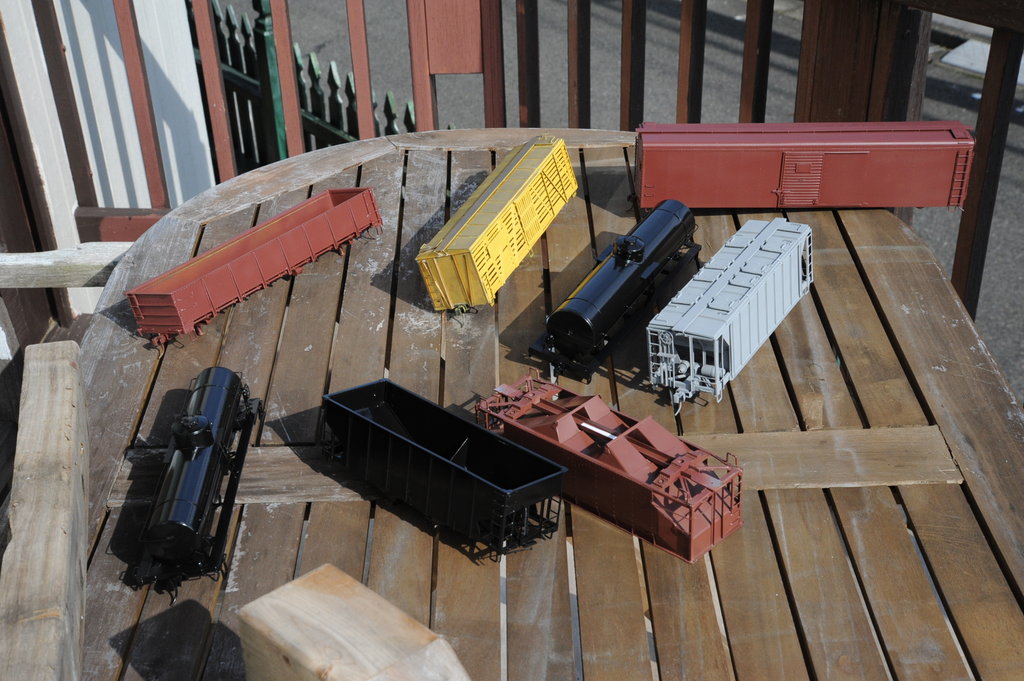

 台風ですべての予定をキャンセルしていたのだが、その日は急に絶好の塗装日和になった。庭のデッキのうえに、シートを敷き、塗装台を持って来た。マスキングの要らない車種を選び、一面ずつ流れ作業で塗った。

 8輌を同じ色で塗るのだから、難しいことではない。太陽光の下だから、塗り残しもすぐわかる。塗装には光が必要なのだ。
 室内の塗装ブースもあるが、やはり外の方が失敗の可能性が少ない。室内で塗るときは背中の方から肩越しに300Wのライト2灯で照らしながら行う。夏は暑くて仕方がない。白熱灯は熱源としても機能している。塗ったものが温かくなれば、塗膜のカブリが無くなる。
 太陽光なら、何もしなくても十分温かい。

 1時間ほどで塗り終わり、日なたに置いておけばよい。フロクイルなので、固まるには時間が掛かる。夕方には触っても問題ない硬さになり、次の日の夜には完全に固まっている。
 デカルを順に貼っていく。やはり、多少古いのはすべて劣化していた。使わない部分を切って水に漬けると粉微塵になる。すぐに補強剤を塗っておいた。先回ほどひどいものではなかったので、十分再生した。

donated by Harmon シカゴから来た車輛のうち、数台が完成した。裏には、
"donated by Harmon Monk"というシールを貼った。

2016年10月06日

貨車を隠しヤードに置く

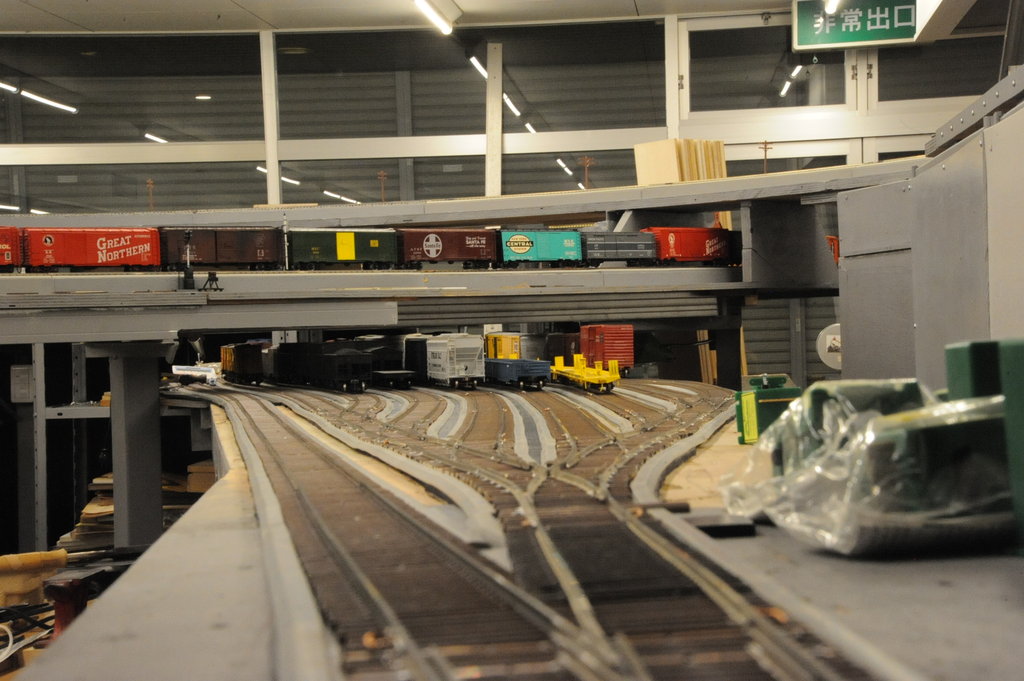

hidden yard かねてより製作中の隠しヤードが一応完成したので、貨車を入れてみた。全部で200輌入るはずである。自宅のレイアウトからの移籍分が50輌ほど、土屋氏から100輌ほど、最近シカゴから移籍・新製したものが20輌ほどある。すべての車輛の質量を測定し、所定の質量まで補重する。

cars not completed そのうち30輌は未塗装である。相も変わらず悪天候で、塗ることができない。 この写真の下り線路に10輌以上ある。

 すべての車輪をLow-Dに取り換え、連結器をKadeeにする作業がかなり大変であった。どっさりあった連結器、車輪がたちまち底を尽いた。 台車もAthearn製がなくなり、Weaverの台車で代用したものもある。
 また、車輪に色を塗った。ステンレスの地の色では許せない。すべての車輛の車輪の裏を塗る作業は、意外に大仕事で、一日20輌ずつ片づけている。レイアウトの工事終了後、1時間半程の作業だ。それ以上やると体力が持たない。フロクイルの赤サビ色が1瓶無くなった。 この色は、隠ぺい力があるので助かる。ひと塗りで作業が終了するのだ。車輪を弾いて回転させておき、筆の先を接触させる。もちろんあまり速く回転させると遠心力で飛び散るので、多少の工夫が必要だ。早く廻っているときは、径の小さい軸部分を塗り、遅くなった時に外周に近いところを塗る。裏も表も塗る。摩擦が少ないので、慣性モーメントだけで作業できる。
 ついでに連結器もサビ色にした。たっぷり塗ると固まってアウトなので、ドライ・ブラシでちょんちょんと塗る。

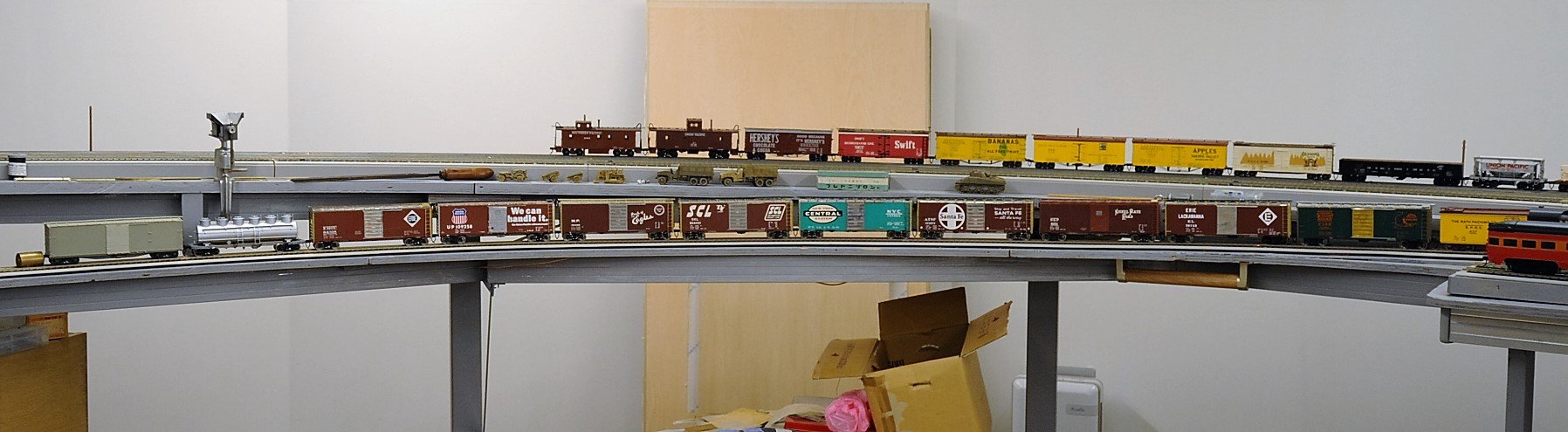

 ローラ・ベアリング車のサビ色の車輪を付けた車輛群は、なかなかの見ものだ。

2016年10月04日

decalの補強剤

Decal 苦労して古いデカルを手に入れ、貼ろうと思った瞬間に、水の中で四散してしまうことがある。古いものはデカルの膜が劣化して、ヒビが入っているからだ。

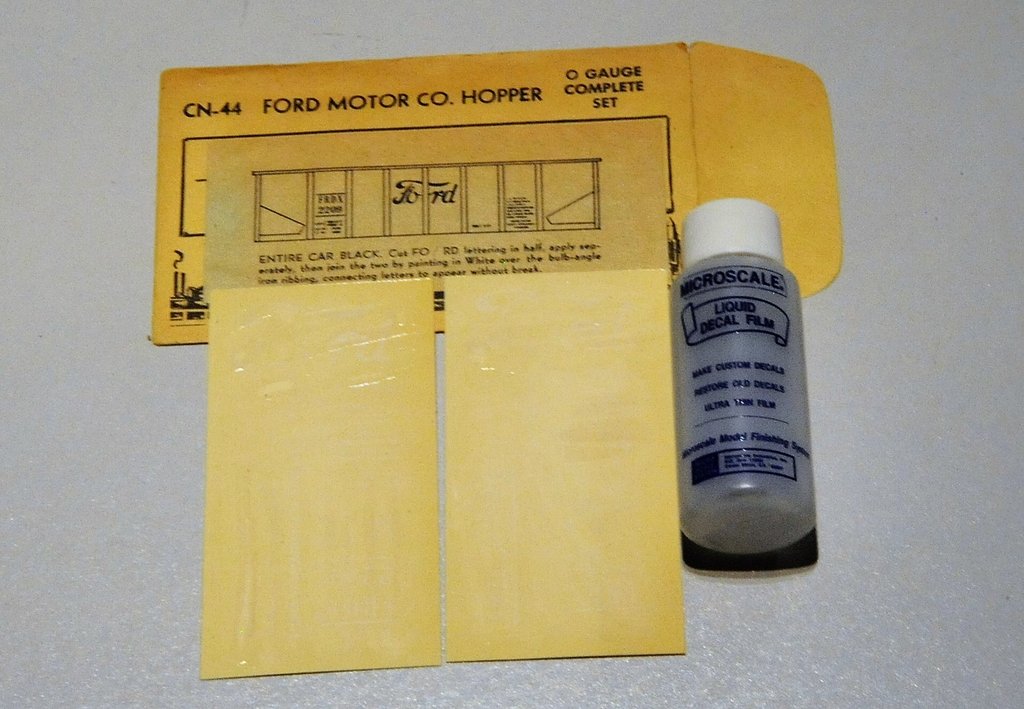

 そういうときのために、この液体がある。Microscaleから出ている。膜の強度が怪しいデカルにこれを塗ると、表面に新たな膜ができ、水に浮かせばその膜を拾い上げることができる。

 Fordのホッパ車のデカルは極めて貴重で、オークションで苦労して落札したものだ。貨車を塗装して貼るつもりだったが、膜が怪しいので、この液をさっと塗った。
 塗った瞬間に不思議な感触があった。なんと、膜がほとんど流れてしまった。擦ったわけでもないのに、白い模様が全体に広がってアウトだ。
 薄く吹き付けると良さそうにも思えたが、粘度の高い液体で、それも難しそうだ。溶剤はメタノールのようだ。薄めると、デカルの印刷部分がますます溶けやすくなる可能性もある。

 顔料を結びつけているもの(binder)が、塗った液の溶剤に溶けたらしい。 このデカルは、おそらくもう二度と手に入れることができないであろう。がっくりきた。
 Fordの工場の動力源であった蒸気機関の燃料を運んでいたのだ。のちには、暖房用燃料を運んだ。

 古いデカルは最初からあきらめた方が無難だということだろう。この液を塗らずに水に入れれば、ばらばらになっておしまいだ。しばらく前、大きなヘラルドを貼ろうとした時にも、それが起こった。なんとか拾い集めようと思ったが、とても無理で、あきらめた。
 それもずいぶん高価なものだったが、一瞬で消滅した。腹立たしい限りだ。

2016年10月02日

携行用DCC

power-cab 今回はDCCの機関車を持って行ったので、その電源を持っていく必要があった。これは、非常に軽くて助かる。2A電源を含めて350 gくらいだ。他に電線が100 gほどある。


 NCEはフル・ファンクションのスロットルを売っているが、これは単なるスロットルではなく、 ブースタ(出力の電源)まで内臓である。しかも電流計が付いていて、その瞬間の電流が直読できる。

wiring 配線はこの図の通りで、簡単明瞭である。薄く右側に描いてある小さいスロットルは、場合によって付けることができる。そうすると大きなスロットル内蔵の出力電源がブースターとなる。好みによって、小さいほうだけを使うことができる。デコーダのプログラムには、大きい方を使える。

 このPower Proは、普通のブースターにつないで使うこともできる。博物館のレイアウトのDCCではこの方式を使っている。そうすると既存のスロットルと組み合わせて、重連で前牽き後押しが楽しめる。
 価格は非常に低く抑えてあり、今でも実売価格135ドル程度だ。お勧めする。

 これを持って行ったら、NCEは初めて見たと皆さんが仰る。
「ボタンがたくさんあるから大変そうだけど、かえって初めての人には分かり易いかもね。」ということであった。
