隠しヤード

image (19) 隠しヤードが大半完成した。あとは終点まで延長するだけなのだが、フレクシブル線路が無くなった。昔のブラス製のレールが沢山あるので、それをめっきして枕木を付けようかと思っていたが、めっき代が意外と高く、買った方が時間も金も節約できる。線路を買いに行かねばならない。


image (18) ヤードは8線で、9 m強ある。実物で言えば、400 m強だ。障害物を避けるために、微妙に曲がっている。実はそれがやってみたいから、支柱の位置を決めた。真っ直ぐにしようと思えば、できたのだ。ここでも、分岐の整列はレーザ光で行った。
 Kansas Cityの巨大なヤードは川沿いにうねり、実に素晴らしかった。曲がったヤードは美しい。土屋氏とそこに行ったのだが、かなり感動的な景色で、
「これをやりたいものだ。」
と話し合ったことを思い出したのだ。

 直線部分の線路間隔は90 mmだが、途中の曲線では少し拡げて95 mmにした。だから、微妙な曲線を描いている。さらに奥に進むと細い柱があるので、もう一度曲がって2線と6線に分岐する。

 少し離れた1本は、 機廻り線である。突き当り部にポイントを付けるのだが、切り離しを確認するために、TVカメラが必要だ。剛氏なら、光電式の検知装置を付けるのだろうが、カメラの方が簡単で安そうである。


2016年07月25日

客車ヤードの配置

IMG_0608 客車ヤードは入り口のダブルスリップ以外が完成している。型紙は作ったが、まだ取り掛かっていない。DSは機運が熟さないと出来ない。すべての部品を作った上、体力があって気分の良い時に、1日で一気に作るに限る。何日も掛けるとろくなことはない。


image (19) 曲線部に同じ番手の分岐を並べたので、こんな形になった。10番分岐の型紙を何度も並べ替えて、S字カーヴにならない配置を割り出した。これ以外の配置では不可能だ。

 順に7番、8番、9番、10番と急なものから緩やかなものへと使えば、もう少し機能的だったろう。そんな話を鉄道関係者としていたら、
「そんなことはありません。ヤードなんかは手持ちのもので作るのです。余っている分岐で現物合わせですよ。速度が遅いので、線形なんか気にする必要はありませんから。」
とのことであった。

 確かに、港の近くのヤードの線形はかなり無茶だ。ありえない形をしているものがある。

2016年07月23日

押して付ける

soldering iron (2) これが筆者の厚板工作用ハンダこてである。先が少し曲がっている。この角度で下に向かって押し付けるのだ。その時、肘(ひじ)は机に付ける。もちろん小指の方にこて先が来る。
 最近はほとんど使っていないのでハンダは付いていない。いや、どちらかと言うと、ハンダをこてに付けずに押し当てることが多い。最近は炭素棒使用が9割である。

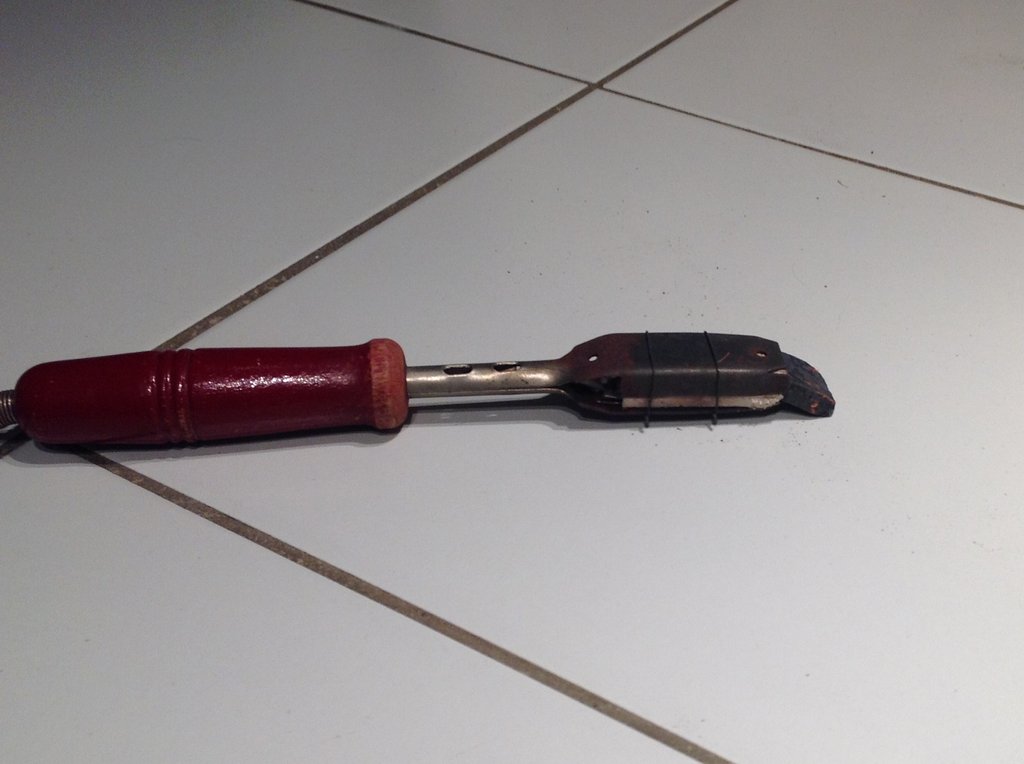

soldering iron (1) このハンダこては祖父江氏の工房で使われていたものの複製である。アカエの100 Wの電気コテをばらして、ヒータを150 Wに取替え、石綿シートでくるんだ。普段は70%くらいの電圧で使っている(すなわち出力は半分)。ここぞというときは、電圧を上げて使う。こての材料は銅のブス・バァを切って作った。軽く焼きなまして先端を少し曲げた。こうするとワークが見えやすい。

 多量の熱を供給したいときは、少しハンダを融かしてハンダを熱媒体とする。そうすれば、1 mmの板の裏側でもハンダ付けできる。もっとも炭素棒なら、2 mm板の裏でも付けられるが。

 この方法を伊藤 剛氏にお見せしたところ、かなり驚かれていた。
「圧力を掛けてハンダごての熱を一気に流し込むのですね。私は、こて使用の場合は、どうしてもハンダを熱媒体に使ってしまいますね。」
「炭素棒ハンダ付けと一緒ですよ。押して付けているのですから。」
「この形のコテは面白いね。あまり見ないですね。」
「祖父江氏の物のコピィです。」
「あの人は本当に凄い。普通の人には真似できない腕があります。手を機械のように正確に動かせる人なのです。」
という会話があったことを記憶している。

 今野氏からの質問で作業台は何を使っているかということだが、厚い合板(15 mm以上)の切れ端を使うことが多い。焦げると捨てて、新しいものを使う。釘が打てるので便利だ。釘を曲げたり、細い木を打ったりしてワークを押え、さらに付けたいものを例の三本足で押さえる。あとは、こてで押さえるだけである。これは客車の組立てに使う。

 塩化亜鉛水溶液が飛ばないので、合板は焦げない限り変色もない。炭素棒の時の台は、もちろん2 mmのブラス板である。

2016年07月21日

続 ハンダ付け時の押え

「塩化亜鉛水溶液を薄めたものを使っても、撥ねたりしない」と書いて来た人があった。その人は飛沫が飛んでいることに気付いていないだけであって、飛んでいないとは言えない。詳しく伺うと、ピチピチ音がしているそうで、それは撥ねている証拠そのものである。

 中学生のころからハンダ付けは塩化亜鉛を使ってきた。薬品は少量しか手に入らなかったから、薄くして使った。付くには付くが、 細かい飛沫が飛び散って、周りの糸鋸、ヤットコ、ヤスリが錆びた。そんなものだと思っていたが、大学生になると塩化亜鉛が豊富に使えて、その飽和溶液でのハンダ付けは、それまでとは全く異なる様相を示した。

 音もせずハンダがつるりと浸み込むのは、見ていて気持ちが良い。周りに飛び散ることは全くない。試しに、周りにヤスリを並べてハンダ付けしたが、錆発生の痕跡もなかった。

 これは使える、と思った。その後いろいろな人にそれを伝えたのだが、誰も興味を示さなかったので、最近は黙っていた。ところが、今回今野氏のブログでそれがかなりの盛り上がりを見せたので、発言者としては妙な高揚感を得ている。

 筆者は商売柄、全てのことに疑問を持つ。本に書いてあることなど、ほとんど信用しない。条件を変えてテストし、起こる現象の分析をする。世の中にはずいぶん間違いというものが存在するものだ。高校の化学の教科書ですら、怪しい話が無数に載っているのだ。筆者の指摘で随分と是正されてはいる。

 ハンダ付けはクランプで締めて行うというのも、場合によっては失敗の元になる。締め付け過ぎることがありうるのだ。ハンダ付けの隙間は 0.03 mm程度が具合が良い。クランプで締める前に、何らかの方法で隙間を空けねばならない。先回書いたように、片締めになる惧れもある。そういうことを考えると、3本足の押えはなかなか大したアイデアである。板同士の接着時には、ブラス板に細かい傷をつけて、その「めくれ」で、隙間を確保する。この状態でクランプで締めると、うっかりしてその「めくれ」をつぶしてしまうこともありうるのだ。

2016年07月19日

ハンダ付け時の押え

 最近あまりハンダ付けをしていない。ポイントの作成と電気関係の工作をするぐらいで、車輛の工作をほとんどしないからだ。今野氏のブログで、塩化亜鉛飽和溶液の話が出ていて筆者の提供した話題が反響を呼んだようだ。
 ハンダ付けは、日本では塩化亜鉛水溶液を薄めて使うことになっているが、煮詰まるまでにブチブチと撥ねて、周りのいろいろなものが錆びる原因になる。筆者は飽和溶液を使う。全く飛び散らない。音もなくハンダ付けが終了する。飽和溶液にするにはどうすれば良いかという計算例も示されたが、そういうことは考える必要はない。小さな瓶に結晶を入れ、少量の水を足せば結晶が残った状態で、上澄みは飽和溶液だ。どろりとしている。密度は大きい。溶かしたときに濁るのは、水道水に溶けている空気の行き場所がなくなるからだ。放置すれば消える。粘りがあるから浮き上がるのに時間が掛かるが、次の日には消えている。

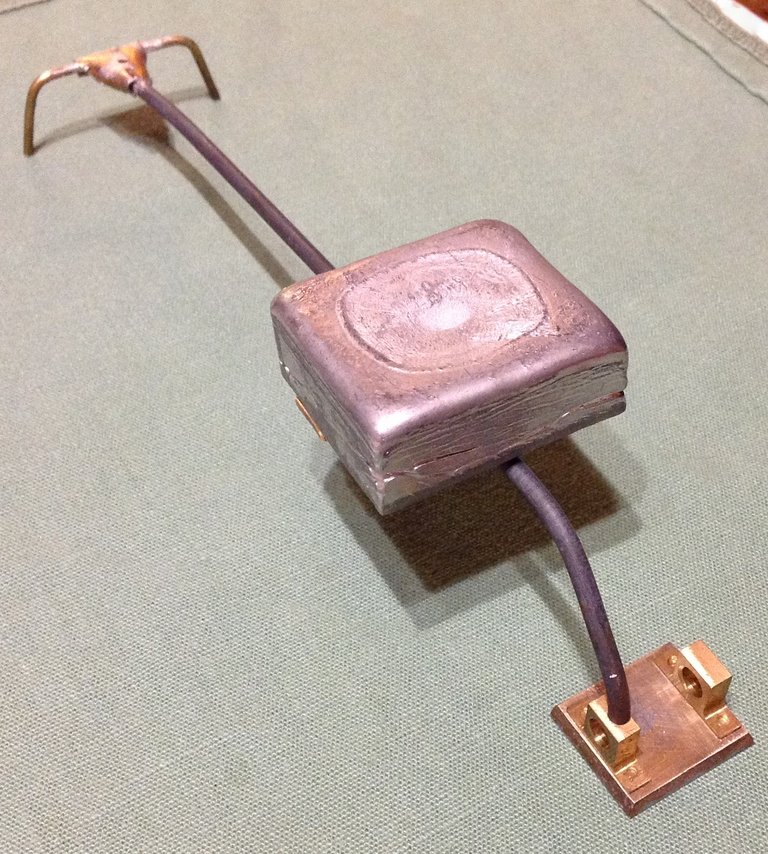

soldering aid (2) さて、押えの方法だが、ほとんどの方はクランプを使っていらっしゃるようだ。筆者はクランプも使うが、ほとんどの場合、この写真の補助具を使う。今野氏から要請があったのでお見せする。部品は撮影用に仮に置いたもので、他意はない。この設計では鉛の錘の3/4以上がワークに掛かる。押えの先端は平面にして丸く面取りしてある。傷をつけないようにである。

soldering aid (4) このアイデアは、昔アメリカで50年代の古いRMC(Railroad Model Craftsman)を読んでいて見つけた。鉛の付いている部分は針金をつぶしておいて鉛を鋳込んだが、長い間には外れてしまった。特に落とすと一発で壊れた。数年前に作ったのはこれで、鉛をブロック状に鋳て、それを鉄線の途中に付けた台にネジ留めした。壊れにくい。足はブラスで良いが、長い針金はブラスではもたない。Φ4の亜鉛引き鉄線である。熱を伝えにくいというのも、利点ではある。5円玉は大きさの比較用である。

soldering aid (3) 鉛は400 gである。平たくしたのはさらに錘を載せたい時があるからだ。ここで載せているブラス塊は380 gだ。 クランプ締めでは正確に保持するのは意外と難しく、押えるべきものの片方しか、力が掛かっていない場合がある。すなわち、断面が二等辺三角形のハンダが存在することになる。

 この重力による押えはなかなか具合が良く、お勧めしたい。作るのはわけない。鉛の錘を作るのには手間が掛かるが知れている。ブラスの塊でもよいのだ。後ろの2本の足はもう少し広げると安定が良くなるが、作業台が広くないのでこの程度で満足している。

2016年07月17日

続 TMS195号

 筆者が高効率模型開発の実践をしていることを、山崎喜陽氏は井上豊氏から聞いていたらしく、
「TMSで発表させてあげるから・・・」
と話し掛けてきた。物の言い方が気になったが、数分間話をした。彼は筆者の話に非常に興味を持ち、実際に80坪の部屋の床で大規模な線路を敷いて実験をしている写真を見て、愕然としていた。
「日本で模型の効率を測定している人はあなただけだ。」
と言った。実際にはもう一人いて、それは吉岡精一氏であった。しかし、当時はまだ、吉岡氏とは連絡が付いていなかった。それを妨害した張本人は山崎氏その人であったのだが。
 極めて初期のTMSに、歯車の効率の話がある。山崎氏は、鉄道模型はよく走らねばならないという信念は持っていたようだ。

 話の内容を横で聞いていた荒井友光氏は上機嫌で、
「山崎君、名古屋にはこういう人もいるんだよ、大したもんだろ。『尾張名古屋はO(オウ)で持つ』って昔から言ってたじゃないか。」
と嬉しそうだった。その前の年のNMRAの新年会で、アメリカのNMRAのコンヴェンションのスライドを100枚以上見せた。カツミの栗山氏がそれを見ていて、筆者は請われて東京で二回再演した。そのことも聞いていたらしく、見せてくれと頼まれた。当時アメリカでも、
"O gauge is back" というキャッチ・フレイズでOゲージの復権が始まっていると言うと、非常に興味深そうだった。彼はアメリカの話には心を動かされるようだった。

その席で、筆者は山崎氏が「Model Railroader に投稿するならウチを通さなければ載らない・・・・」と、また言ったものだから、呆れてしまった。筆者は若いとは言え、アメリカに居たことのある人間だから、そんなことを言えばバレることぐらいわかりそうなものだ。
 筆者は井上に連れられて、山崎氏とは過去に複数回会っている。いつもそれを言う人であった。本人はそう信じていたのだろう。お気の毒ではある。

 例の3条ウォームの記事はぜひともTMSで扱いたかったものだったと、発表直後に荒井氏から聞いた。

 一方ミキストで、実名を挙げて攻撃された副会長の加藤 清氏の怒りは収まらず、553号まで投稿しなかった。漁夫の利を得たのが「とれいん」誌で、かなりの原稿がそちらで発表された。


2016年07月15日

TMS195号

TMS195 もう50年以上も経ったのだ。TMS195号(1964年)のミキスト欄にはかなりすごいことが書いてある。筆者の持っている一番古いTMSが186号であるが、それ以前のTMSで、NMRC(名古屋模型鉄道クラブ)の記事はよく見ていた。だからクラブに入会しようと思っていたのだが、突然TMSでのNMRCの記事が全く無くなってしまった。解散したのではないかと思ったぐらいだ。
 しばらく経って、椙山氏のお宅でNMRCの会長だった荒井友光氏を紹介され、直ちに誌友となり、正会員になった。NMRCが無事に存続していたことは、筆者には驚きであった。

mixt195 そのミキストにはNMRCの悪口が40行くらい書いてある。今だったら、名誉棄損で直ちに裁判沙汰になるような内容である。個人名も明記するなど、とても信じられない記事だ。剛氏と山崎氏は「ケンカ友達」だったのだが、副会長の加藤氏はそうではなかった。TMS憎し、でそれは加藤氏が編集長だったYard誌に表れている。
 これがきっかけで、NMRCはTMSと絶縁した。剛氏はそれまで極めて頻繁に紙面に登場していたが、全く影を潜めた状態が、400号まで続いた。ざっと16年間の冷戦状態であった。剛氏は東京勤務の時代もあったのだが、TMSとは接触しなかった。
 剛氏は仲直りが必要だと考えたのだが、副会長氏は強硬で実現しなかったようだ。
 この状態に心を痛めたのは井上豊氏で、東京方面に引っ越されたこともあって、頻繁にTMSとは接触し、仲裁を試みた。360号(’78年)あたりから、かなり頻繁にアメリカ型蒸気機関車の記事を発表している。古橋正三氏はギヤード・ロコの記事をかなりの数投稿したし、また、荒井友光氏も395号でトラス橋の記事を書いた。荒井氏は上京の際山崎氏に会い、400号までに関係の修復をすることを約束させた。
 その年のNMRC新年会で、山崎氏は来名し、「また仲良くやろう」と全会員を前に、伊藤 剛氏と握手をした。その後名古屋特集が出たのは、筆者の解釈では、いわゆる手打ちではないかと思っている。あの内容を訂正もせず放置したのは良くなかったからだ。


2016年07月13日

C&O 2-6-6-6 Allegheny

 井上 豊氏のHOモデルが掲載されたのはTMSの1967年11月号である。表紙のうすい黄色を覚えていたので探すのは容易だった。実は自宅の書庫のどこにあるのかはすぐには分からないのだが、博物館の棚には全て並んでいるので、探すのは非常に楽である。
 当時は高校生で、ずいぶん興奮して読んだ覚えがある。井上氏はどうしてこの機関車の図面を手に入れたのだろう、という疑問を我々の世代の人は持ち続けていたようだ。
 TMSの569号にはウォーカー氏の記事があり、疑問が氷解した方が多かった。

 このHOモデルはのちに改良された。テンダのリヴェット打ち出しをやめ、酒井喜房氏の紹介で、エッチング図面を描いて外注したのだ。出来上がったテンダは素晴らしく綺麗で、メーカ完成品かと思うぐらいだった。デカールは椙山 満氏が貼った。テンダの改良は、1983年のTMS436号に載っているが、やはり不満で、すぐそのあとに根本的に作り替えられたのだ。
 その試運転に来られて、拙宅に泊まられた。その2日間は非常に濃密な時間であった。あらゆる常識、テクニック、機構的アイデアを伝授して戴いた。
 押して動くウォームのアイデアはまだ出ていなかったが、すでに筆者は摩擦の少ない模型鉄道の実現に向けて動き出していた。ミニチュア・ボールベアリングには大変興味を示され、しばらくするとTMSにその記事が出た。筆者が半径3mの線路を敷いて、60輌運転をしていた時代だ。
 ウォーカー氏の件も多少は話題になり、569号の記事にある「お代官様」という表現も、その時出てきたことを覚えている。

 そのTMS569号1993年4月号には、NMRCの新年例会の記事が載っている。このころはすでにTMSとNMRCとの和解の時期であり、その以前の20年弱の「反目の時代」が終わったのだ。だからこそ井上氏の記事が取り上げられたのだ。「名古屋特集」もこの後出版されている。

2016年07月11日

Walker氏のこと その10

Walker 名古屋模型鉄道クラブで長老方にこの話を詳しく聞こうと思っても、ほとんどの方が言葉を濁されてしまう。
 井上 豊氏のお宅にお邪魔して話を伺った時、食料を持ってきてくれたということを仰ったが、同席されていた奥様は突然話を逸らされた。
 話してはいけない、という気持ちがどなたにもあったのだろう。

 伊藤 剛氏は、
「アメリカは時効が長いからね。場合によっては無いかもしれない。突然、軍法会議に掛けられても・・・という気持ちもありましたね。」
「会社のためとは言え、我々もこれが賄賂性があるということは、百も承知していましたよ。ウォーカー氏が帰った時、関係者はほっとしたけど、口外してはいけないという気持ちがありました。」
と仰った。

 椙山 満氏のお宅でこの話が出て、当時のNMRCの会長の荒井友光氏が、いろいろなことを教えてくれたが、写真の件となると、見せてはもらえなかった。
 井上氏のお宅に、伺って見せてもらった時、機関車のことは嬉しそうに話され、試運転の写真を見せてもらったが、その背景については話されることはなかった。

 3年ほど前伊藤 剛氏宅に伺った時、剛氏はこれらの写真を筆者に渡して全てを話され、近い将来の公開を委ねられたのだ。

 多くの模型人の心に傷を残して、それらの模型はアメリカに向かった。


2016年07月09日

Walker氏のこと その9

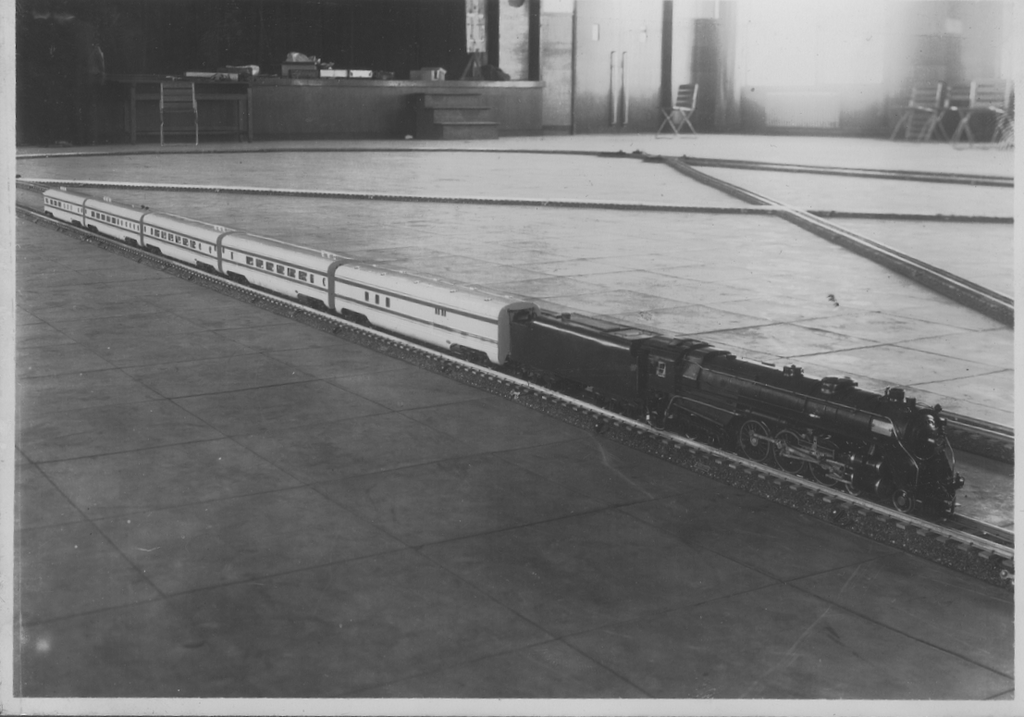

 Walker氏の模型は、すべて完成後、大同製鋼の集会室で運転をしたのだそうだ。戦災で焼け残った大きな建物は少なかったようだ。おそらく旅客列車が写っている場面がそれなのだろう。
 詳しくはわからないが、中央三線式交流18 V 程度であったろう。HOが12 V になったのは比較的古いが、大規模なOゲージ、1番ゲージは電圧を高くしておく必要があったと思われる。

 ウォーカー氏は帰国時に、
「これらは日本の模型人のレベルの高さをアメリカに知らせる良い見本だ。アメリカ中でこれを見せるツアをする。」と言ったそうだが、それをしたという話はどこからも聞こえてこなかった。彼自身もこれが賄賂性があることを認識していたはずだから、そんなことはできなかっただろう。

 1980年代の終わり頃、名古屋模型鉄道クラブに一通の手紙が舞い込んだ。それはウォーカー氏の子息からのもので、
「里帰りさせたい。」
とあったが、よく読むと、要するに買い取ってくれないか、というものだったそうだ。
 当時筆者はアメリカに居たので、間接的にしか知らないが、乗用車1台分くらいの価格であったそうだ。

 後で土屋氏にその話をすると、
「買っていたかも知れんな。」
と仰った。

 その後、その話は全く消えてしまったので、どうなったのかは分からない。一度見てみたいものだが、手掛かりを探すだけでもかなり時間が掛かりそうだ。

2016年07月07日

Walker氏のこと その8

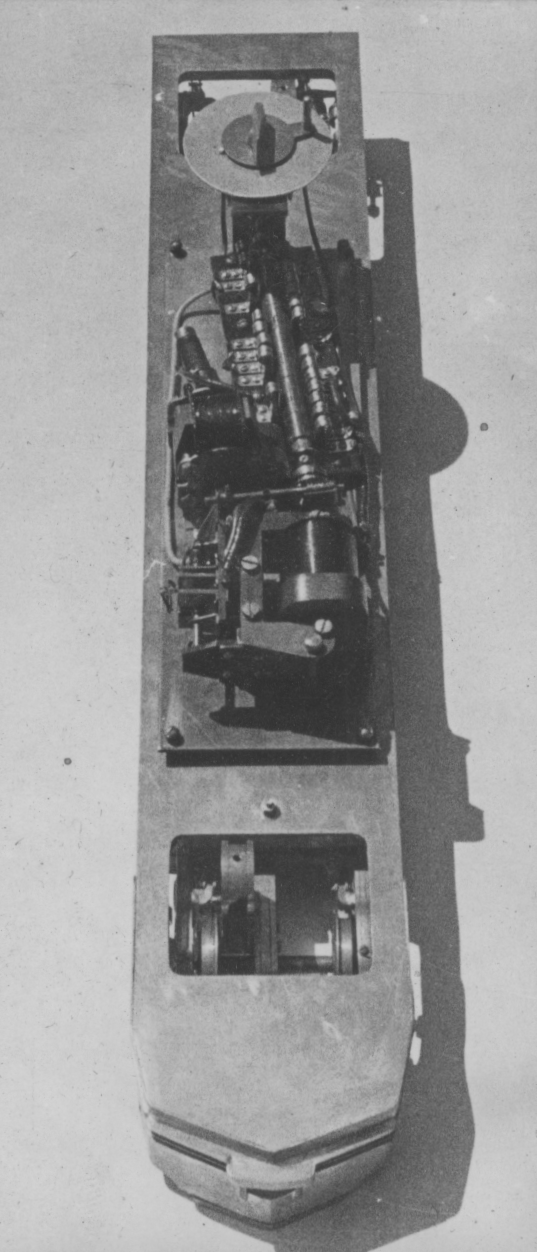

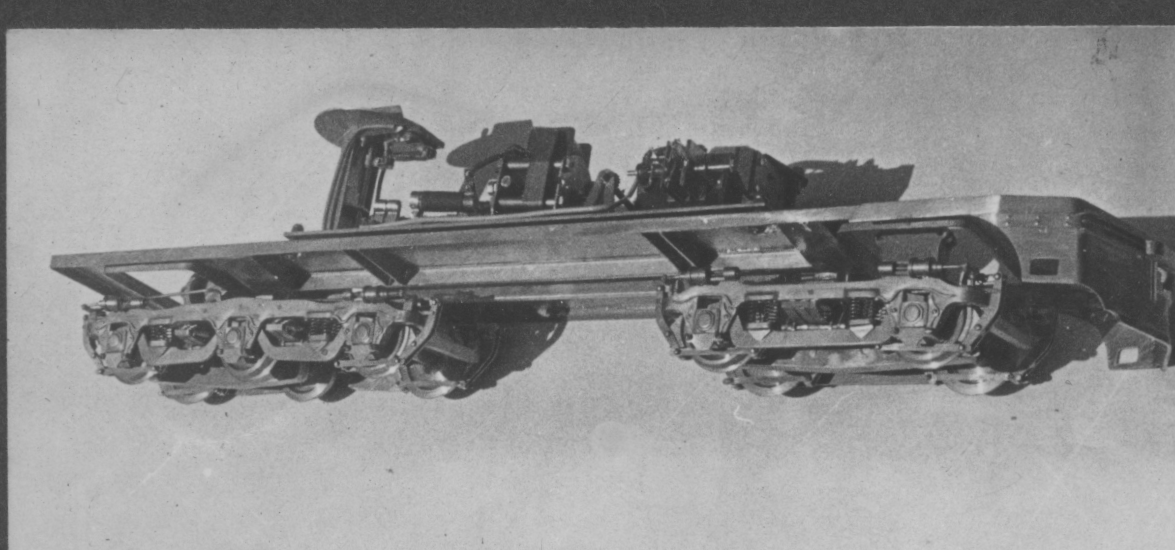

FM2400FM 2400 ディーゼル電気機関車の完成写真がまだ見つかっていない。製作中の写真が数葉あるだけだ。この機関車はFairbanks-MorseのC-liner 2400seriesだと思う。前後で台車が異なるB-A1Aタイプだ。steam generatorを載せると、軸重が大きくなるので、一軸足したのだ。

「このような設計はいかにもアメリカ的な発想で、日本人にはできませんなぁ。」と、
伊藤 剛氏は語った。

 自動逆転機はもちろん、燈火の点滅、汽笛吹鳴まで手元でできるようにした。車内はその制御器が満載だ。制御器は冷却ファンの部分の天井からも操作できるようになっていて、制御器の軸はモータの大きさがあるので斜めに配置されているのが面白い。駆動用モータはまだ取り付けていない。 前部台車2軸と、後部3軸台車の後ろ2軸が駆動されている。

伊藤 剛氏(左)伊藤 剛氏 (左 作っている時の写真が数葉ある。伊藤剛氏(左)はまだ二十代で、髪の毛もふさふさとしている。右は青木茂氏と思われる。
「ある時、髪の毛が突然どこかに行ってしまったのですよ。毛があった時代を知っている人はほんとに少なくなりましたねぇ。元々なかったわけではないのですからね。」

 工作台の写真もあったが、今回は見つからない。その工具ラックが面白い。すべての工具が見た瞬間にわかるような配置になっている。金鋸をはじめとする工具が、木製のラックに掛けられていた。決して引き出しには仕舞わない。ネジ回しは先端が見えるように斜めに差さっている。ハンダ鏝は目玉クリップをつけて浮かせてある。
「工具を探す時間は無駄そのものです。アマチュアであっても、プロであっても同じです。」
 筆者はそれを聞いて、直ちに工作台を改装した。

2016年07月05日

Walker氏のこと その7

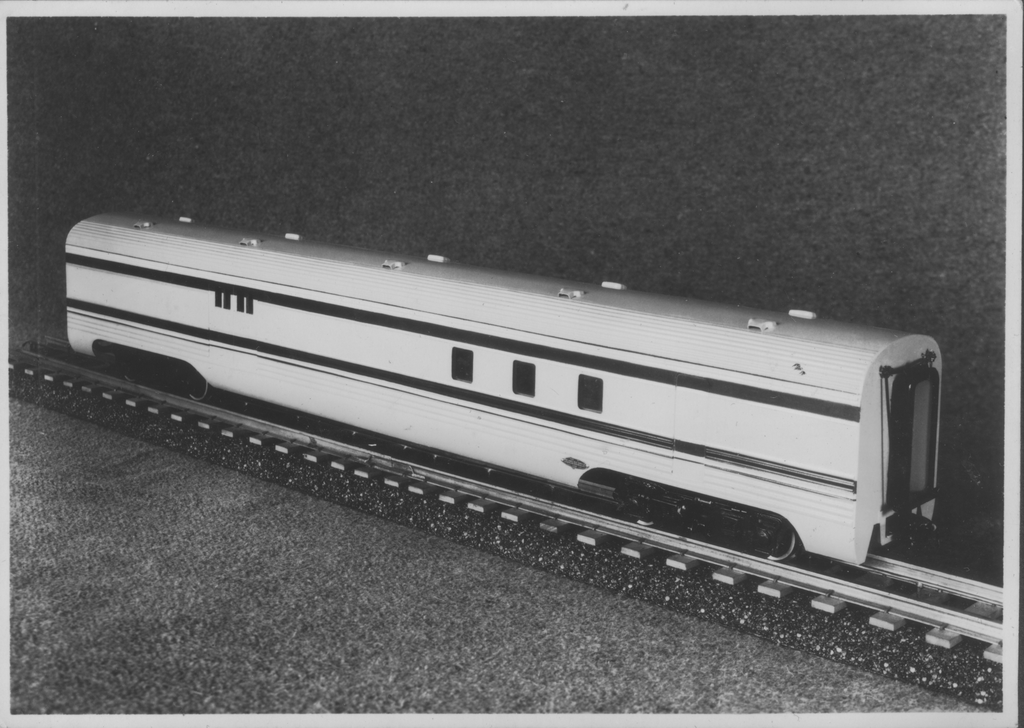

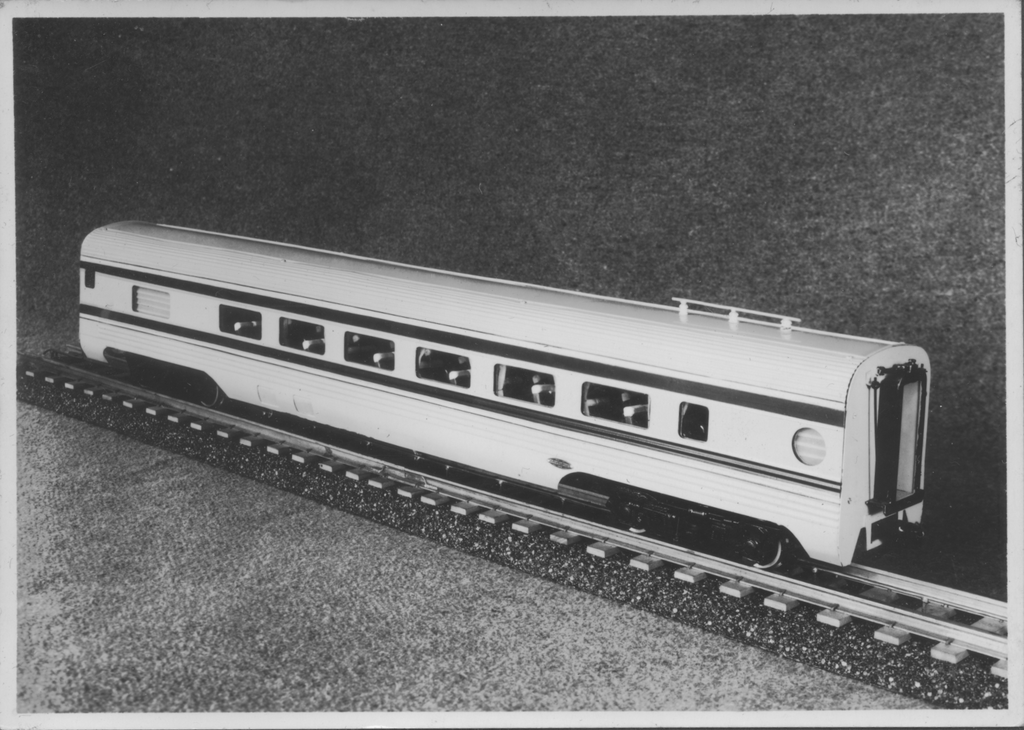

NYC Hudson  and L&N streamliner 客車は5輌編成だ。荷物車、コーチ(座席車)2輌、食堂車、展望車である。

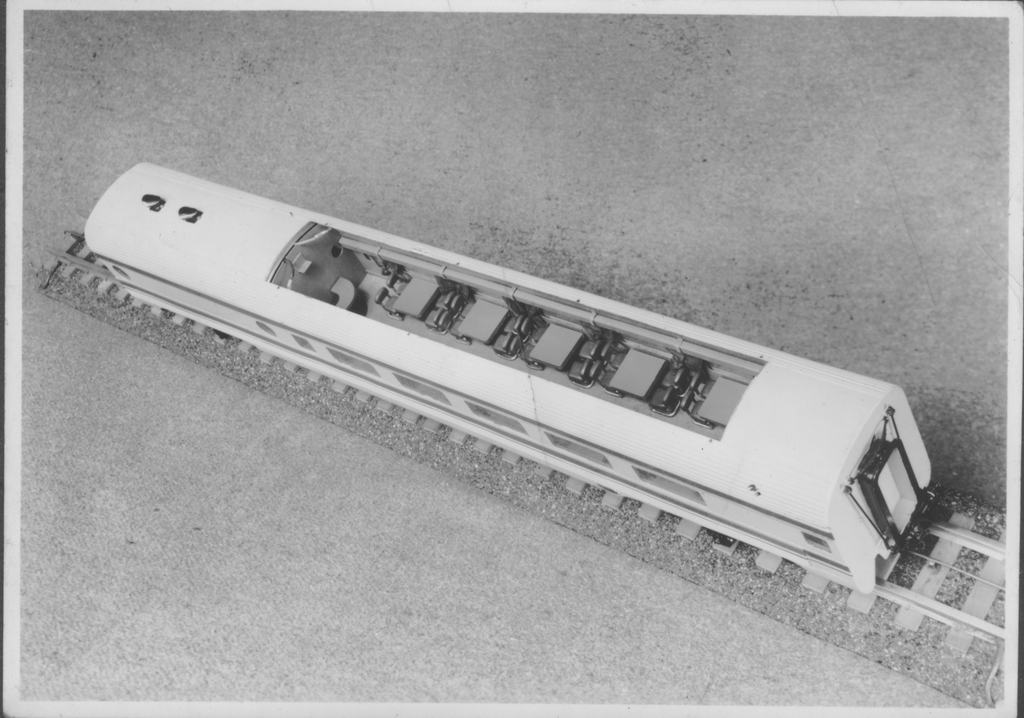

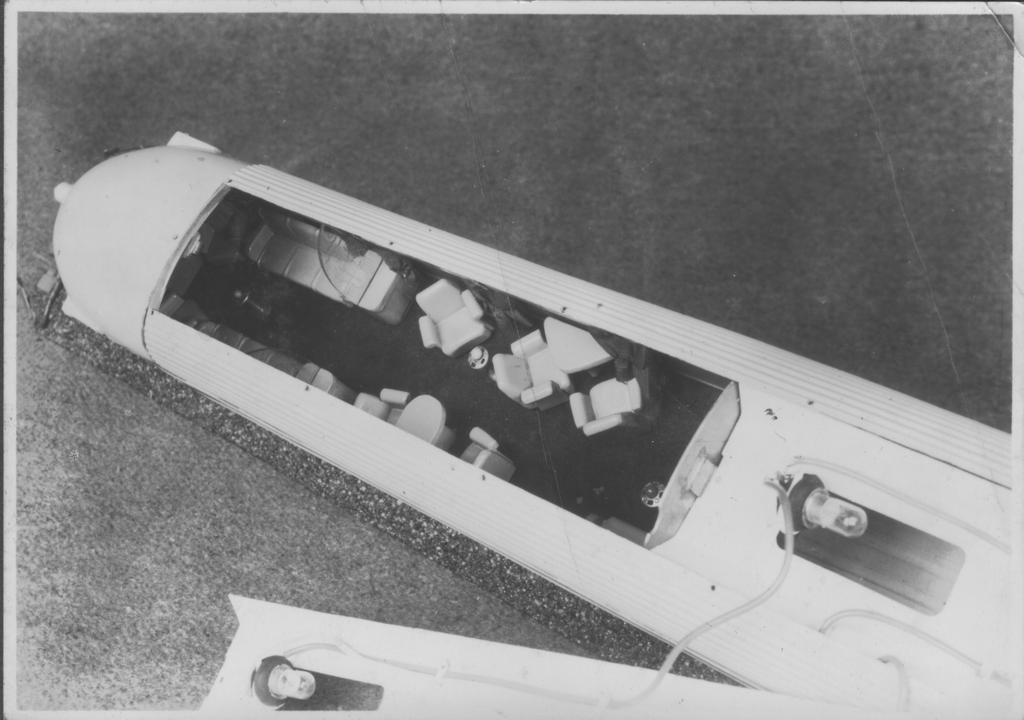

coach interior 屋根の外せる範囲が、今日ある模型とは異なる。コルゲート部のつなぎ目を利用して、別れるようになっている。屋根板はネジ留めである。車体が大きいので、ネジは相対的に十分小さい。
 車内の椅子は専門の職場で作ったらしい。クッションこそ入っていないが、実物並みの仕上げを施したそうだ。この写真では洗面所の内部が付けてない。作ったはずである。内装は伊藤 剛氏が中心になって作成した。
 連結部分の幌を吊る装置がいかにも動きそうである。

dinerdiner interior 食堂車にはキッチンキャビネットも付いているが、食堂部分のみ、屋根が外れる。厨房部分の屋根には通風装置が付いている。


parlor observationparlor interior 展望車はいわゆるパーラーカーである。
 parlor carとは、一人掛けの座席を持つ特等車のことである。「こだま」号の一等車は、これらのアメリカの車輛を参考に作ったはずだ。ガラスの仕切りは職人が削った。
 灰皿はホックでできているように見えるが、いかがだろうか。

2016年07月03日

Walker氏のこと その6

baggage Walker氏はライオネルをたくさん持っていたらしい。剛氏たちはそれを見せて貰って、内部を考察し、TMSなどに解説記事をたくさん書いている。
 井上豊氏は汽笛の構造に興味を持ち、その中に針金を突っ込んで内部の様子を調べ、その通りに再現したものを作った。ちゃんと本物と同様の音がしたそうだ。そのあたりの様子は、「高級モデルノート」などに再録記事が載っている。

coachcoach interior いかんせん、ライオネルはおもちゃであり、模型ではない。伊藤 剛氏率いる名古屋模型鉄道クラブは模型を作っていた。より精密で、実感的なものだ。
 その点、Walker氏も同様で、スケールモデルの美しさには敵わないことを認めていた。だからこそ、このプロジェクトで鉄道模型が賄賂として機能したのだ。

 伊藤 剛氏からこのアルバムを譲られたとき、
「あなたのブログで紹介して下さい。ただし私たちがみんなこの世に居なくなってからにしてくださいよ。なんと言っても賄賂であることは否定できないですからね。私たちは胸を張ってこれを見せられるかと言うと、決してそうではないのですよ。」
と仰った。

 賄賂としての鉄道模型は絶大なる効果を発揮し、それらを作ってくれる人たちがいる工場には、決して無理難題を言わなかったそうだ。

 その製作に関して得た知識は、その後模型製作に大いに貢献した。私たちもその恩恵を受けていることになる。

2016年07月01日

Walker氏のこと その5

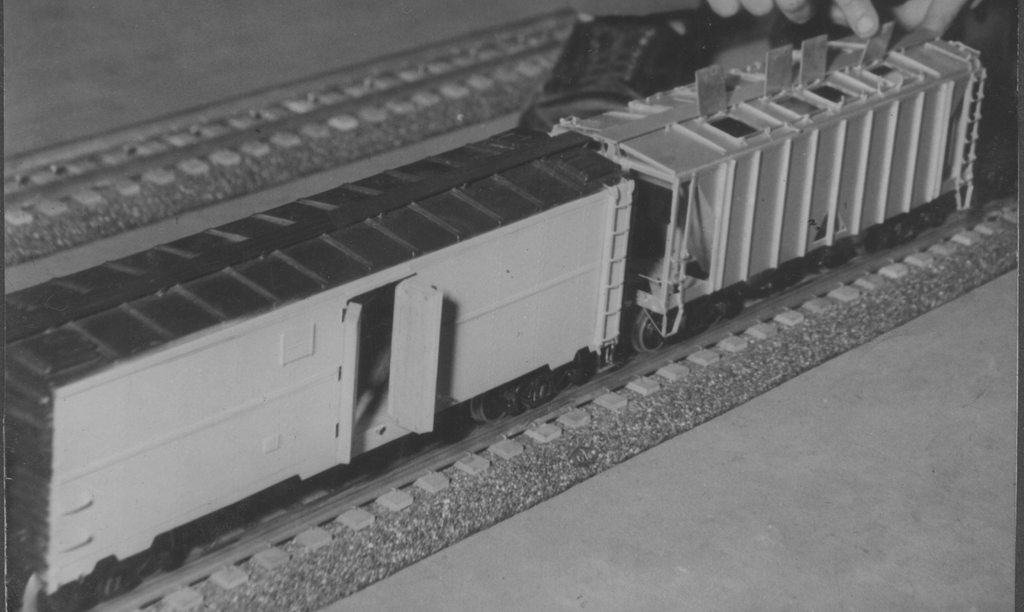

40-ft Reafer and hopper car この写真の裏にはこのような文章が書きこまれている。(原文ママ

 砂利を敷いた線路の上の七両の貨車は、内部も本物そっくり、
 トビラを開けば、電燈もともり、左は冷蔵庫、右は小麦、セメントなど積み込む貨車で、底が開くようになっている 製作費十万円


 その通りなのであろうが、この金額は7輌分なのであろうか。昭和24年当時の10万円は大金である。今の200万円くらいに相当するかもしれない。

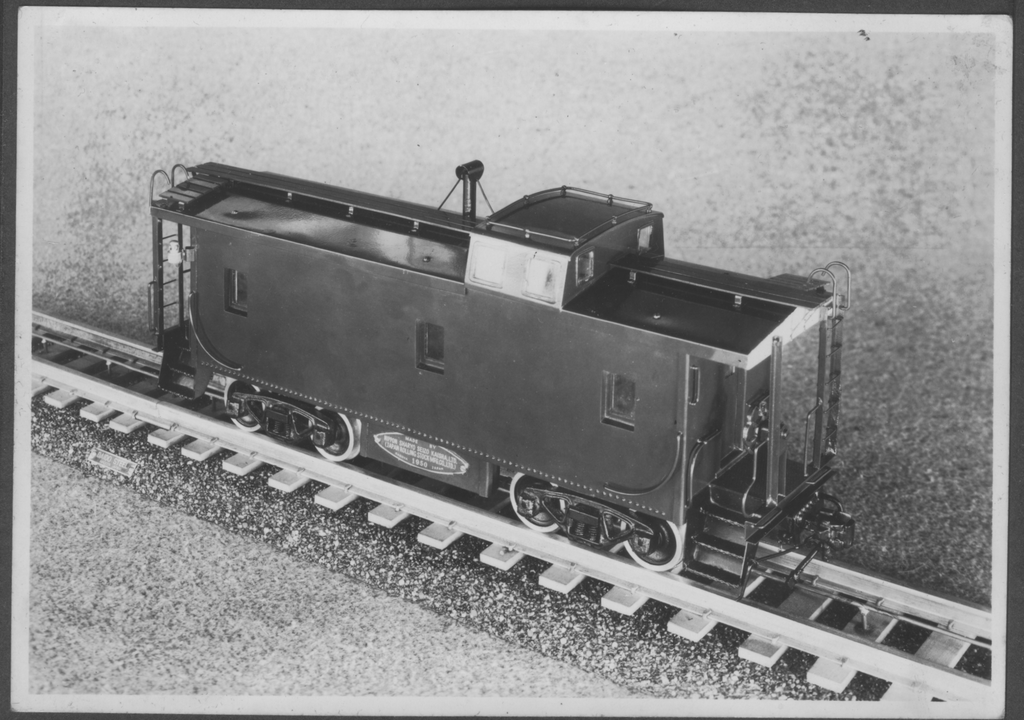

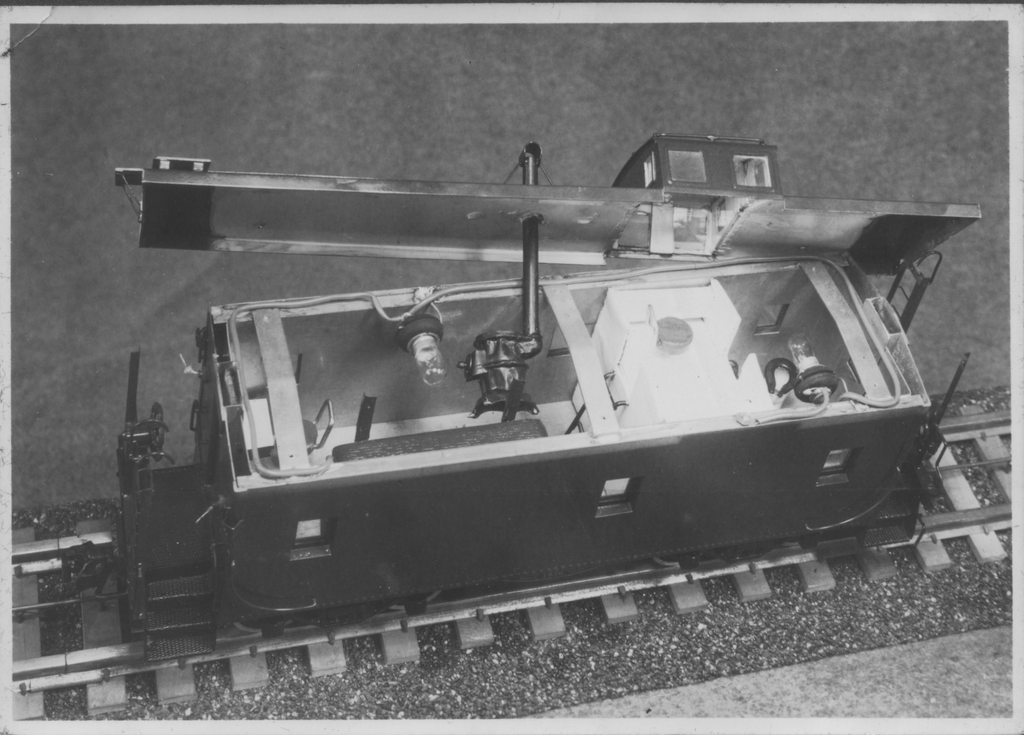

 caboosecaboose interior このカブースの内部の写真をご覧戴きたい。室内灯が点き、ストーヴがある。煙突にストーヴ本体が付いているのが面白い。煙突部分でつなぐというのは素人の発想なのだろうか。

 貨車のブレーキハンドルは鋳鋼製であったそうだ。伊藤剛氏はこれからは鋳鋼の時代だと思って、どの程度薄くできるかの試験をしたそうだ。結果は0.5 mmだそうだ。したがってこれらにはその技術を使われていて、鋳鋼でできている。もちろん台車枠も鋳鋼だ。

 本物の動くところはすべて動くようにした。ハンドルを廻すと、鎖が巻上げられてブレーキが掛かったそうだ。これらの鋳物は大同製鋼で作らせた。
