2015年10月

2015年10月30日

線路を敷く

 すべてのエラストマ道床を敷き終えたので、線路を敷き始めた。勾配線はスティール・レイルである。足らなくなったのでどうしようかと思っていたら、S氏から3本戴いた。それだけでもありがたかったのに、N氏がかなりの量の在庫を融通してくれた。持つべきものは友人である。
 Atlasのflex trackのレイルを引き抜いて、そこに差し込んだ。無用となった洋白のレイルは、N氏の元へと戻る。一般家庭では鉄レイルは維持が大変かもしれない。
 このスティール・レイルはHouse of Duddyの製品で、底面がやや細い。だからこそ、差替えができるのである。これが同じ太さではとても差し込めない。

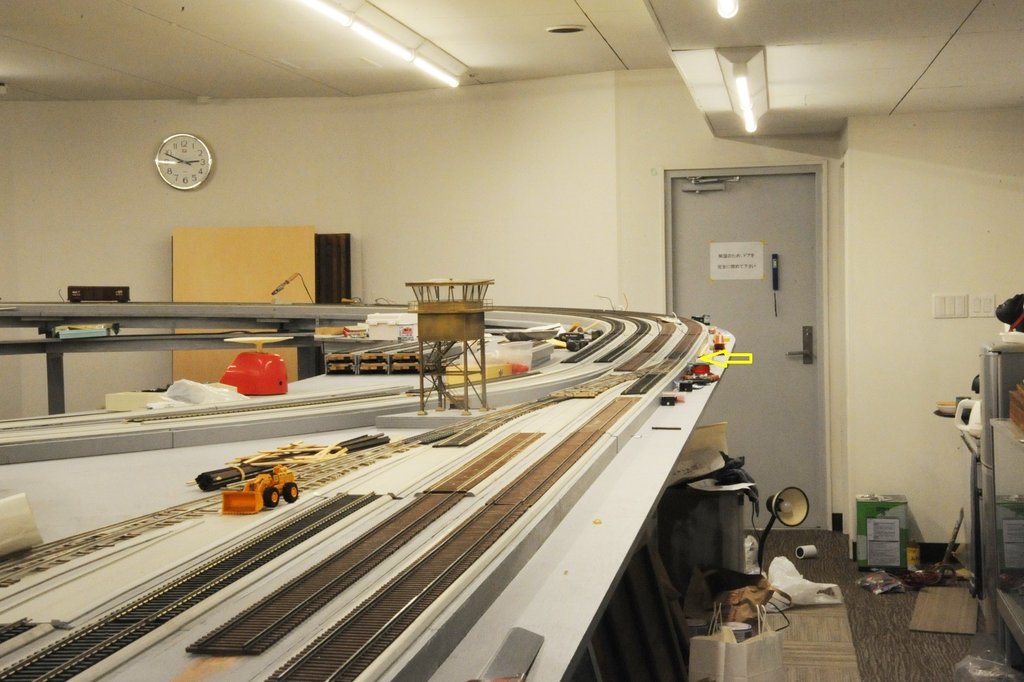

vertical curve 縦曲線を撮ったつもりだが、ややわかりにくい。この写真中、矢印のところで平坦線から約15.6 ‰の勾配になっている。左の奥のほうに貨車が見えるが、その勾配上の釘で止めてある。この程度の傾きである。この写真は望遠レンズで撮ったので縦曲線がほとんど見えず、かくんと曲がっているように見える。実際はなかなかの優美な曲線で曲がっているのだ。

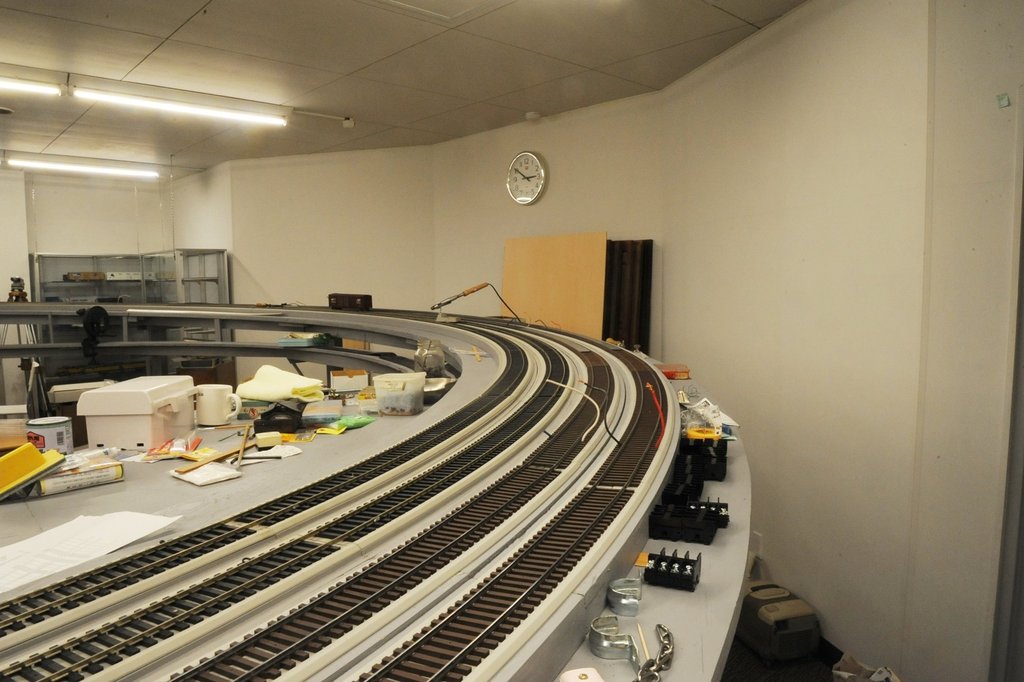

quadruple track 複々線部分はまだ工事中で、完全に線路が固着されていないが、様子はお分かり戴けるだろう。

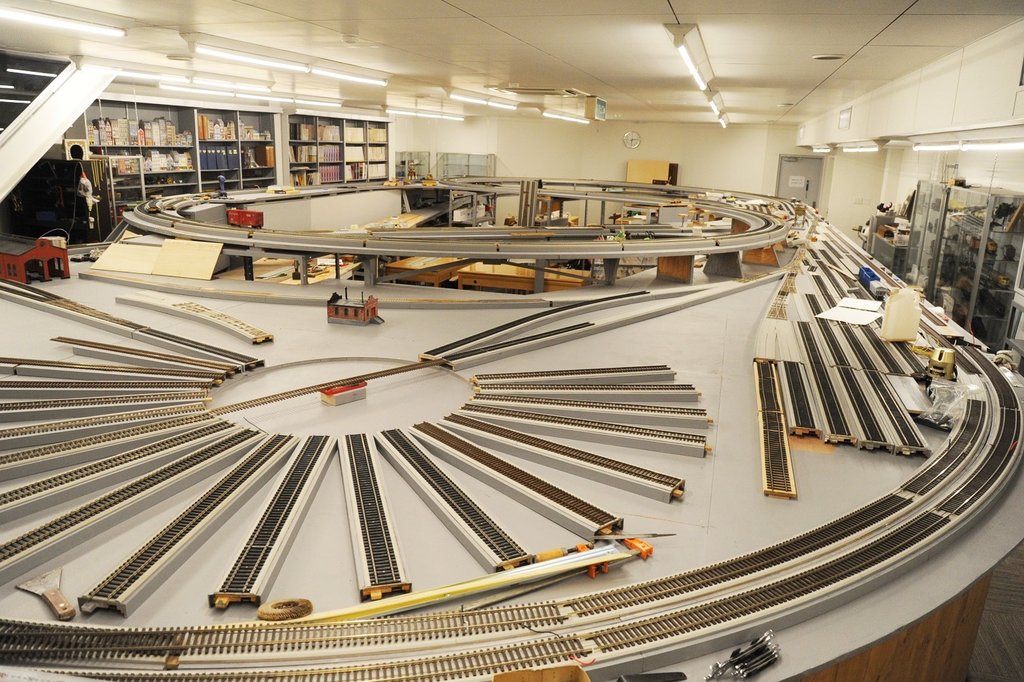

turntable and spurs ターンテイブルの枝線に、DCとDCCの線路を載せて、様子を見た。仮に置いただけだが、枕木の色が異なるので識別できるだろうと思う。

2015年10月28日

可動橋の懸架装置

turntable equalizing 可動橋の両端は4輪台車で受ける。もちろんそれらは円周の接線方向の車輪を持つ。すべての車輪が異なる方向を向いているので、作るのは大変だ。作図して角度を割り出し、フライス盤で削り出す必要がある。斜めに保持する万力を使えば簡単にできる。車輪の嵌まる台車は、大きなブロックから積み重ねた形を削り出して、それを四等分するのが楽かもしれない。

 地下に集電装置を持って行けば、ボールベアリングをそのまま車輪として使える。ボールベアリングに通電するとろくなことはないのだ。荷重は4 kgw ほどかかる瞬間がある。レイルのギャップが少なければ衝撃荷重も少ないだろう。ここに普通の摩擦式の軸受を使うと、抵抗が大きく、動きが渋い。即ち慣性のある動きはなくなる。

 可動橋は楽に捻られるように作る。そうしないと4点支持だから浮いてしまう。中心の回転軸も荷重を受け、中心位置を保持する。

 最近立て続けに、いろいろな分野の専門家がレイアウト見学に来てくれて、多くの助言を下さる。ありがたいことである。彼らは模型人ではないのだが、面白がっていろいろなことを聞く。
 平坦線に置いてある貨車をそっと押して、遠くまで転がるのが意外らしい。工夫を話すと、感心している。それと、博物館の運営に関する情報も助かる。

「よく脱線するのか?」と聞かれた。
「いや一日中走らせていても、脱線はないよ。」と言うと、
「それが大事だ。ゆっくりと実物のように走ったら、きっと感動するよ。」

2015年10月26日

続 driving turntable

 ターンテイブルの回転時には、地下の大きな円盤も同時に回転している。慣性モーメントは無視できない。楔が突然スリットに差し込まれるとどうなるだろう。かなり大きな衝撃が発生し、楔を出し入れする装置は徐々に壊れるだろう。スリット付きの円盤も鋼板製とは言え、徐々にへたるであろう。衝撃で、転車台上の機関車が、脱線転覆することもあるかもしれない。

turntable indexing device やはり、何らかの衝撃吸収装置が必要だ。単なるバネでは跳ね返ってくるから、動きが滑稽になる。柔らかいバネと、緩やかな動きをするオイルダンパか同等品が必要だ。そうすれば、多少の操作ミスもうまくごまかせるかもしれない。本当は、楔を出し入れする部分は、円周に沿って動くべきだが、接線方向に動かす方が作り易い。これでも半径が大きいので十分である。telescoping とは昔の望遠鏡のように伸び縮みできることを言う。

 ダンパのストロークは片方で25 mmほどあれば十分だろう。ラジコン部品に豊富なラインナップがある。この商品は意外に長持ちする。今手元にあるのは25年前に買った商品だが、油漏れもない。センタリング装置はバネにすべきか、リンク機構にするか迷っている。後者は錘(おもり)を斜面に沿って持ち上げる方法だ。後者は変位に依らず、復元力が一定であるが、錘の慣性を考えると感心しない。錘の代わりにバネを用いると、その部分の慣性質量は小さくなる。この辺りのことは、30年ほど昔、先台車の復元装置でいろいろなパターンを考えたのを思い出しながら考えている。組合わせるべき方法はいくつかあるが、簡単にまとめられて、なおかつ故障のない方式にせねばならない。

  ターンテイブルがゆっくり回転している様を想像してみよう。目的の枝線が近くなると、減速し、楔を出す。楔はバネで軽く押し付けられるので、円盤の縁の鋼板をこすり始める。目的の枝線でカチンと嵌まり込むのだが、可動橋はまだ少し動いて通り過ぎる。そのうち止まるが、ゆっくり戻り始めて所定の位置に止まるというわけだ。
 ダンパの速度緩和が大事である。良いダンパが見つかれば、ほとんど完成したようなものだ。


2015年10月24日

driving turntable

from Southeast 駆動装置は長年の使用に耐え、無故障であってほしい。すなわち、確実な工作でなければならない。集電も埃の積もらない部分でやりたい。すなわちレイル面よりも、むしろ地下の部分で下向きの接触のほうがよい。


turntable's conductorturn table's mechanism アメリカでいくつかのターンテイブルを見た。一番調子よく動いて工作が簡単なのは、Detroit の Dick のところのものだ。大きな円盤が合板で作られ、それには給電用のレイルが同心円で張り付けられている。給電用ブラシは下から接触している。円盤を動かすのはゴムタイヤである。磨り減っても、すぐに取り換えられる。

 位置決めはいろいろな工夫があるが、正確なのは、金属板にレーザで切り抜いた刻みに、楔(くさび)を入れる方法である。円盤は先日切り抜いた合板が残っているので、そのまま使えばよい。その周に正確に嵌まる金属製の円盤を作るのは、機械の仕事だから、あっと言う間にできる。
 自動運転はしない。その理由は以前にも述べたが、面白くないからである。機械に遊ばれてしまう。実際にやってみると、人間が自らの意志で線を選んで止める方が、はるかに面白い。

turntable drive この方法で円盤を作れば、かなり長期間の運転が保証されるであろう。材質は鋼板で十分だ。もちろん錆止めの塗装はする。楔の当たるところはグリースを塗れば錆びることはない。位置決めをしておいて、枝線をその位置に取り付ければ、アラインメントは保証される。

 橋の両端に、枝線にはまり込む楔を付けると、埃も溜まるし、見かけもよくない。枝線にも横向きの力が掛かって壊れ易いこともわかっている。


2015年10月22日

可動橋

 可動橋の両端には、円周の接線方向に回転する車輪が付く。日本のプロトタイプは2輪ずつであるが、アメリカの大型のターンテイブルには4輪付いているものがあり、それらはイコライズしている。本物の橋の、長手方向の捩じり剛性は知れているので、捩じられて、円周レイルに密着する。それを実現したい。

 車輪にはフランジがない場合もある。実物の駆動装置は4輪のうち1,2輪を用いている。摩擦力が足らない場合は補重している。模型でそれを実現するのは難しいから、中心軸で駆動する。かなり大きなトルクが掛かるので、軸は可能な限り太くする。たまに見る模型化例では、駆動軸の剛性が足らないので、橋がぷるぷると震えている。それだけは避けたい。橋はぐわーんと動かねばならない。

 出力が大きなモータを用いると、立ち上がりが良すぎるので、小さなモータにフライホイールを付けて動かす。もちろんギヤ比は大きくする。これについての基礎実験は終了している。
 見かけもさることながら、今回作成する模型では機能を重視する。橋の捻じれに対する剛性を低くし、円周レイルに密着させる。模型は実物と比べると堅いので、強度を確保しつつ、捻られるようにせねばならない。

DCC-DC compatible turntable 円周レイルを走行電流の給電に用いるとすれば、絶縁部の長さはできる限り短くせねばならない。同時に軸の部分でも給電が必要である。それはロック機構のDCC制御用である。すべてのポイントと同様、ターンテイブルもDCC制御である。進入、退出用線路の反対がわの枝線群にはDC機関車を入れる。そうしないと極性の転換ができないから、事故を起こす可能性があるからだ。
 その枝線群と直交するエリアの枝線群に、DCCの機関車を配置するというのが、現在の案である。円周区間の絶縁区間はその枝線の隙間に来るようにする。集電は摺動式とする。そうしないと不確実であるからだ。十分な接触圧を確保する。絶縁区間を跨ぐときにショートしないように、精度高く取り付けねばならない。おそらくDCCの機関車はその瞬間、電源が切れてプツンと音を立てるに違いないから、それは避けたい。デコーダが優秀でないと、その停電時にメモリが飛ぶ場合もある。

 円周レイルを集電に使わず、軸の周りから取るとDC時の極性転換が難しい。DCとDCCの共用は難しいのだ。

2015年10月20日

turntable pit を嵌め込む

 底板は骨組を避ける位置に取り付けてから、外して上の合板を切り抜いた。だから、底板を貼り付けてから嵌め込めば、完全に同じ位置に取り付けられるはずだ。
 木ネジ穴を探し、丁寧に位置を合わせてねじ込んだ。もちろん接着剤を塗って締めた。切り抜いた切り口と、底板との間に、隙間が見えると興ざめだ。よく確認して、木ネジを10本ほどねじ込んだ。
 切り抜いた円盤には有効な用途がある。

from South 貼り合わせた合板はとても重いので、来客があった時にお願いして持ち上げて戴き、嵌め込んだ。どんぴしゃりで嵌まったので安心した。合板は鉄骨にネジ止めして浮かないようにする。廻りの合板とも裏で結合させて全くガタがない状態にした。ピットの中を歩いても平気である。中心が出ているので、それを目安に罫書き線を入れておいた。枝線の位置の目安になる。

 ターンテイブルの枝線の配線で悩んでいる。DCCだけなら、配線は何も考える必要もない。DCにすると可動橋の配線の極性を切り替える必要がある。円周レイルを2分割にして途中で切り替わるようにすべきだろう。そうしておいてもDCCは無関係でオート・リヴァースを挟んでおけば良い。
 問題は可動橋の両端の車輪の数だ。HO 以下では車輪が少ないか、無しの場合がある。今回のターンテイブルでは4個ずつの車輪を両端に付けるので、それらが極性の異なる区間を跨げば、ショートする。通電しなければ、絶縁車輪の必要はない。

 工作に取り掛かるのはしばらく先なのだが、良い方法がないか考えている。


2015年10月18日

牽引力

 最近、牽引力を測定する場面に遭遇した。車輪の回転により、スリップする瞬間の摩擦力を測定する。それで良さそうに見えるが、ここには大きな問題がある。牽引力は平坦線で問題になることは少ない。勾配での牽引力こそが問題になるのである。

 高校の物理で習った通り、動輪上の重量と摩擦係数との積が牽引力だ。しかし勾配では、機関車自身を持ち上げなければならないから、やたらに補重すると牽引力が損なわれる。

 要はたくさんの貨車客車を牽きたいのだから、牽かれるものを整備するのが先決だ。台車をばらして軸受を洗い、良質の油脂を満たす。ジャーナル部はできる限り細かい研磨紙で磨き、ぴかっと光らせる。良く洗って砥粒を除き、再組立てすると、驚くほど良くなる。
 軸受から音がしているような状態で走らせる人がいるが、それでは無意味だ。

 機関車はスリップする程度に補重するのが望ましい。スリップしないとモータが焼けてしまう。動軸、先従輪の軸受には十分注油する。それだけでも性能は大きく変わる。
 日本で生活していると、注油と云う操作を忘れてしまう。アメリカ人は、日本人よりはるかに注油の重要性に気が付いている。いたるところに潤滑油の容器が置いてあって、それを注す。車庫の扉は大きく重い。それに注油するのをサボると、モータが焼ける可能性があるのだ。

 翻って日本の実情だが、駅に乗り着けて置いてある自転車のチエンを見ると、油が切れているものが大半だ。どうして油を注さないのだろう。すぐ磨り減るし、音がして気持ちが悪い。重くて疲れるだけである。これが日本の模型の状態を象徴しているように見えてならない。

 牽引力を調べるには、実際の勾配上で、ダイナモメータで測るのが良い。もちろんテレメータ(遠隔計測)にすべきだ。現在の日本には、これに必要なものは全て市販されている。HOサイズであっても収まるはずだ。


2015年10月16日

保油機構

倉石榮夫氏 先日行われた関西合運で倉石榮夫氏の市電を拝見した。昨年は体調が良くなく欠席されたそうだが、今年はお元気そうで、新作を披露された。

 久しぶりであったので、いろいろな機構についてお話しさせて戴いた。倉石氏は農業機械の設計をされていた技術者で、機構学の要諦はすべて押さえていらっしゃる。しかも実践に基づいた知識の持ち主で、理論だけの方とは違う。

oil level 電車のギヤは、しばらく前に提供させて戴いた。ギヤボックス完備で油を撒き散らさない。
「保油機構は大したことありません。」
とおっしゃるが、素晴らしい。聞けばシャフトは鋼製で、研磨してあるそうだ。ギヤボックスは図のような構造で、油が入っている。
 ひっくり返して注油すれば、1年以上は持つそうだ。この曲がったパイプがみそである。取付け位置は歯車の中心から外してあるから、歯車によって撒き散らされない。
 倉石氏の模型は小さな機械として、輝いていた。

 日本の模型は長らくブラス軸にブラス軸受で保油機構なしというのが普通だった。
「あんなもの、ダメですよ。」
とのことである。それはそうであろう。筆者もすぐ磨り減る歯車と軸受で迷惑した。専門家の目がどこにも行き届いていなかった。当時のモータは軸受が鉄板についていて、界磁の磁界がバイパスされて、最初から弱め界磁になっている。これには参った。当時、伊藤剛氏はその状態を憂えていた。

 結局、全てを捨てて始めたのが現在につながった。昭和20、30年代の日本の模型界をリードした人たちの不作為の罪は無視できない。

2015年10月14日

DC と DCC

DCC-DC compatible track 建設中のレイアウトには、DCにもなる本線がある。実は、そこのところの割り振りがとても面倒だ。
 自宅のレイアウトは、事実上DCC専用である。最近は乗り入れもないので、DCのパワーパックは外したままだ。

 新レイアウトでは、機関区から本線へ行く線および本線1本のみが、DCにもなる線である。不用意に切り替わらぬよう、安全装置を付けてスイッチで一気に切り替える。貨車ヤードには動力車が入らないことにすれば全く問題ないが、そうもいかないので、接触限界標あたりで電気的に切り離す。
 客車ヤードはDCC専用となる。客車には電灯がついているからだ。また、隠しヤードもDCC専用となる。そうしないと、本線走行中の入れ替えが難しくなる。

 おそらく、Visitorが持ってくる機関車の大半はDC仕様だ。それを無碍に排除することはできない。土屋氏から来た機関車のいくつかにはDCC化が終わっていないものもある。DC運転可能にしておけば、いろいろな点で助かることもある、と見ている。
 ターンテイブルは、切替えでどちらも使えるようにする。ターンテイブルの枝線 (spur)の半分もDC用になるので、間違えないよう、何らかの方策が必要だ。DCCの枝線に止まっている機関車は電灯を点け、音を出しているが、DCの方は沈黙していることになる。
 ポイント切替、ターンテイブルの動作はDCCで行う。これはDr.Yに、助けて戴くことになっている。

 場合によっては、無線操縦の機関車でDCの機関車を牽いて移動することもあると見ている。当鉄道ではすべての機関車が3条ウォームか、べべルギヤであるので、機関車を牽くのは簡単である。


2015年10月12日

匐進を防ぐ

 勾配線ではレイルが下へと滑っていく。これをcreeping (匐進 ふくしん)という。35 kgの列車を引張り上げるのだから、かなりの力が掛かる。既製品をそのまま使えるHouse of Duddyの製品はよいのだが、Atlas製 を差し替えたものは緩いから、あっという間にずれてしまうだろう。道床の木部に打ち込んだブラス製の釘を曲げ、レイルに密着させてハンダ付けする。 これをある程度の間隔で行うと安心できる。
 鋼製レイルにはペーストではハンダ付けしにくいから、その部分にあらかじめ塩化亜鉛を用いてハンダメッキしておく必要がある。もちろん、水でよく洗っておかないと大変なことになる。

 饋電線から分岐した給電線はレイル2本のつなぎ目に来る。そこでレイル・ボンドを用いて、隣のレイルにも給電するわけだ。

 複々線の部分は、複線がループで還ってくるわけだから、2本ずつ同じ電源になる。DCCなら一つになるのだが、半分をDCにも適応させねばならないので、分離させている。
 信号機も新モジュールが到着しているので、試運転が始まれば取り付ける。

 饋電線の総延長はかなり長く、用意してあった電線リールが空になった。10年ほど前に専門家にもらったMil-Specの高級品だ。各色あったのでとても便利だった。
 信号用の線は電流が少ないので、使わないLANケーブルを使うことにした。これも100 m 以上あるので十分足りるだろう。




2015年10月10日

turntable pit

 転車台周りの15 mm 合板を、外に運び出した。ピットを丸く切り取らねばならない。
 以前作った時は、ジグソウにアームを付け、中心を固定して切り出した。正直なところ、ジグソウでは丸く切れない。後の修正が大変だった。今回は router (ラウタと発音)を用いた。

 このラウタは30年ほど前にアメリカで買ったものだ。reconditionedと書いてあって、半額であった。見本として試運転をさせたりしたものを整備して、処分していたのだろう。ボール・ベアリングは新品だった。出力は約1 kWで、毎分2万回転のモータである。ラウタは刃に当たる木材を粉にして放り出す機械であって、仕事量が多い。
 出力が大きくないと、負荷が掛かったとき、焼けてしまう。以前ドレメルにラウタ・アタッチメントを付けて削ったところ、あっという間に昇天した。ドレメルの出力は100 Wもなかったのだ。
 刃物も超硬ビットを使わないと、たちまちダメになる。この刃は6.35 mm(1/4インチ)径である。細いので仕事量は小さいはずだが、15 mmの厚さがあるので、負荷は大きい。

router armrouter arm 2 回転軸からのアームを付けねばならない。滑りの良い底板を外して、それを留めているネジの長さを調べた。意外と短く、アームに相当する合板を座グリして沈めなければとても届かない。刃を付けてそれで座グリした。刃が出るところも彫り込んで穴を開ける。ごく適当に削り取った。
 半径は450 mmにした。もう少し小さくてもよいのだが、機関車を止める時、はみださないよう細かく神経を使いたくないからだ。
 回転軸の穴を開け、合板の中心に留める。この時、合板だけだと薄くてネジが傾く可能性がある。裏に硬い木のブロックをネジ留めして、それに長いビスで留めた。この時、ガタがないようにしておかねばならない。小さめの穴に木ネジの平滑部が無理やり入る程度がちょうどよい。
 枕木に合板を載せて、切り込む。刃の深さは枕木に多少切り込む程度にしておかないと、完全に切れない。

cutting outturntable pit 電源は昇圧器で120 Vに上げておく。電圧が低いとモータが焼ける可能性が高い。一気に半周廻して、持ち替えてから残りを切った。所要時間1分弱である。近所のおばさんが見ていたが、あまりにもきれいに切れたので驚いていた。
「こんな道具があるのね。」
「腕の部分は自分で作ったのですよ。」
「普通の人は道具に使われているけど、あなたは道具を使いこなしている、素人ではないということね。」と言ってくれた。

 バリ取りをして、断面を塗装した。底板も下塗りした。組み立ててから、もう一度塗る。(この合板のサイズは1220 mm × 2440 mmである。)

2015年10月08日

turntable と 隠しヤード

turntable area ターンテイブルのピットを切り抜くために、15 mm合板を外した。外す前に底板になる部材を正確に切り出して、底面に仮に張り付け、持ち上げた。合板の裏に底板の位置を描き、外した後でも元の位置に戻せるようにした。中心の座標はあらかじめマークしておいた。そうしないと、後で中心の座標を割り出すのに大変な手間が掛かるからである。
 合板は重く、多人数が手を貸してくれる日を選んで移動した。

 合板を外すと骨組みが見える。正方形に近い枠がターンテイブルの部分である。この部分は骨がないので、剛性の大きな24 mmの合板を底板にして強度を確保する。中心には直径35mmの軸が通る。もちろん自動調心のボールベアリングで受ける。そうすると、その軸には多少の味噌擂り運動が許容される。そうでないと片方が浮いてしまう。

 動力は今設計中である。駆動モータにはフライホィールを付けて時定数を大きくする。もちろん小出力モータを用い、高減速比にして本物の動きを再現する。減速装置の効率を高くしないと、動きがオモチャっぽくなる

hidden yard 隠しヤードの写真である。骨組みから、吊りボルトを垂らし、それにチャンネルを吊って24亶臠弔鬚屬蕾爾欧襦この合板は3x6の板をつないで1200mmx3000mmにした。あまりにも重いので、6人で移動してはめ込んだ。つないだところが折れるといけないので、補強を入れて運び、後で外した。少々贅沢だが、非常に静かなヤードになるはずだ。

 照明は必要以上に点けている。中で不都合が起きたとき、それを発見できるように明るくするのだ。この頃は燃えないゴミの集積所に、このような蛍光灯が捨ててあるから拾って来られる。LEDがベストだが、それほど長時間点灯するわけではないので蛍光灯で十分だ。
 吊りボルトは、レーザを用いて位置を決めたので、真っ直ぐ付いた。こういうところでも文明の利器は役立っている。


2015年10月06日

続々 博物館工事の進捗

 作業は進捗し、まもなく試運転ができるところまで来た。時間がかかっているのは道床のエラストマを正確に貼り付ける作業に手間取るからだ。大まかに言えば、1日当たり 4 m ほどの速度で貼っている。例のジグを用いて、極めて正確に貼りつけているのだ。両面テープを用いればすぐ貼り終わるのだろうが、その方法では音を減衰させる効果が少ないことがわかっているので、強力な接着剤で点付けしている。走行時に微小なずれが生じて、音が摩擦熱に変わるのだ。

from North 一定の曲率のところは作業が機械的に進むが、緩和部分は手作業である。カントの逓増部分は、調整が難しい。必要に応じて、再度少量のパテ盛りをして、ベルトサンダで擦り落とす。埃が出るので、サンダの排気口に掃除機のホースを当てての作業である。
 この写真の部分は最も見栄えのする部分であって、cosmetic curveと呼ばれる部分である。右へ左へと、連続したカーヴである。カントの調整に、少々手間を要した。現在は完成している。

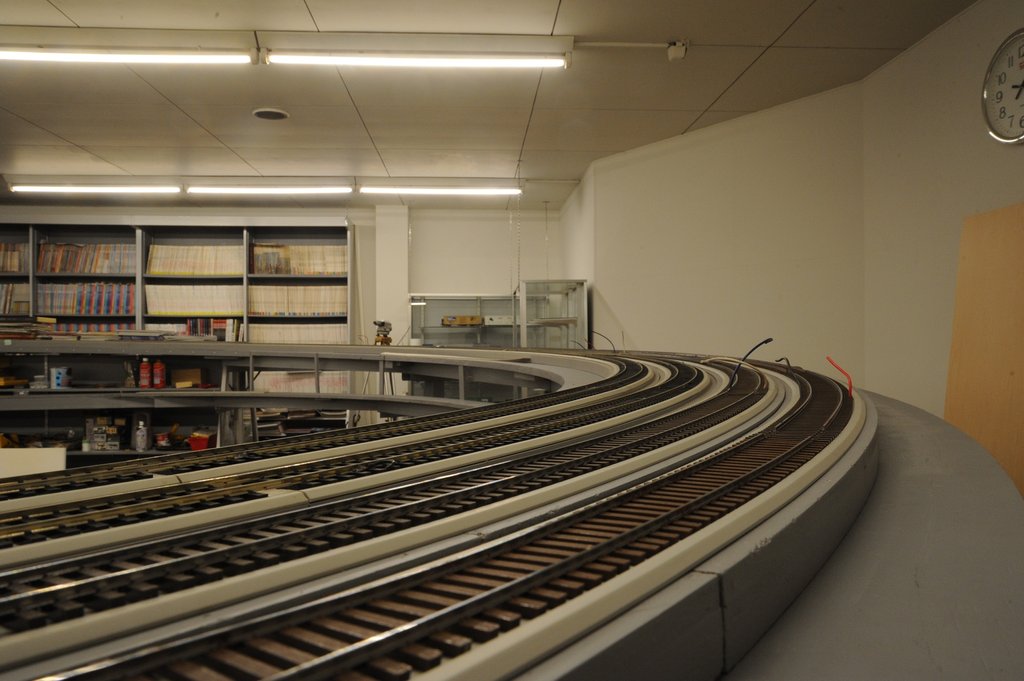

quadruple-track 2 複々線部分にはカントが一定の角度で付き、壮観である。この写真は、しばらく前の撮影だ。勾配は完全に均一である。
 高架部分で水平が出ているかを念入りに確かめた。24 mmおよび 27 mmの合板を使っているので、そう簡単には撓まないはずであるが、スパンの長いところは補強を入れた。

 勾配部分には洋白レイルを使わずにスティール製レイルを用いた。摩擦係数が1割強増大するので有利である。House of Duddy製のFlex-Trackには鋼製レイルがあるのだが、その在庫が足らなかった。仕方がないので単品で持っていた鋼製レイルを、Atlas製 Flex-Trackの枕木に差し替えた。この作業はかなりの手間を要し、指先が痛くなった。ともかく勾配部分は鋼製レイルになったので、走行が楽しみだ。
 100輌の貨物列車が引き上げられる様子を、堪能できるはずだ。


2015年10月04日

続 博物館工事の進捗

to turntable spurturntable  spur ターンテイブルの枝線を所定の角度で進入させねばならない。進入路が1本であると、運用上都合が悪い。ところが、2本にするとその角度で入るための分岐の設計が難しい。今回はnortherns484氏にお願いして、コンピュータで型紙を作って戴いた。原寸大の型紙を張り付けて切り抜いたので、楽にできた。長さ3.5 m以上あり、合板をつないでからの切り抜きである。これを手で作図するのは大変である。置いてみると正確にできていることがわかった。northerns484氏には大変な手間をお掛けした。感謝している。

 塗装後の様子を紹介したい。
from South これはターンテイブル付近である。spur(枝線)は仮に置いてある。正しい角度は三角法で割り出す。
中心部を切り抜いて、15 mmの深さを出す。道床の高さが30 mm、エラストマの厚さが3 mmであるので、合計48 mmの落差がある。上路式にすると、深さがぎりぎりである。中心と先端部2箇所の3点で受けるタイプにする。それには可動橋の剛性をかなり小さくする設計が必要だ。模型は堅いので、かなり難しい。橋側面の板を極端に薄くするか、プラスティックにすれば可能かもしれないと考え始めた。実験をして決めたい。

from Southwest 中央部の客車ヤードへの進入路である。左奥がヤードで、左手前は入替機関車の引上線である。この写真では渡り線だけであるが、向こう側のポイントはダブルスリップに振替える。そうしないと場所がないのである。


塗装済み路盤組立中 上の写真の反対側から写している。時間的には少し差がある。信号所の地点からはすべての分岐が一望できる。Max Gray時代のブラス製なのだが、出来が悪く、ハンダがぽろぽろと取れてくる。全てばらして組み直さねばならない。
 アメリカで見たあるレイアウトでは、信号所内部の線路表示板の光が、光ファイバで切り替わっているのが見えた。もちろん色セロファンを張った円盤を廻して透過光が見えるだけの仕組みだったが、現在の技術なら本当にLEDで点灯させることもできるかもしれない。実現は当分先の話だろうが、先日はこの話で盛り上がった。


2015年10月02日

博物館工事の進捗

 しばらく報告を怠っていたので、どうなっているのか、という問い合わせが多くなってきた。もちろん工事は進んでいる。目に見える進捗は少ないが、配線工事まで進んでいる。

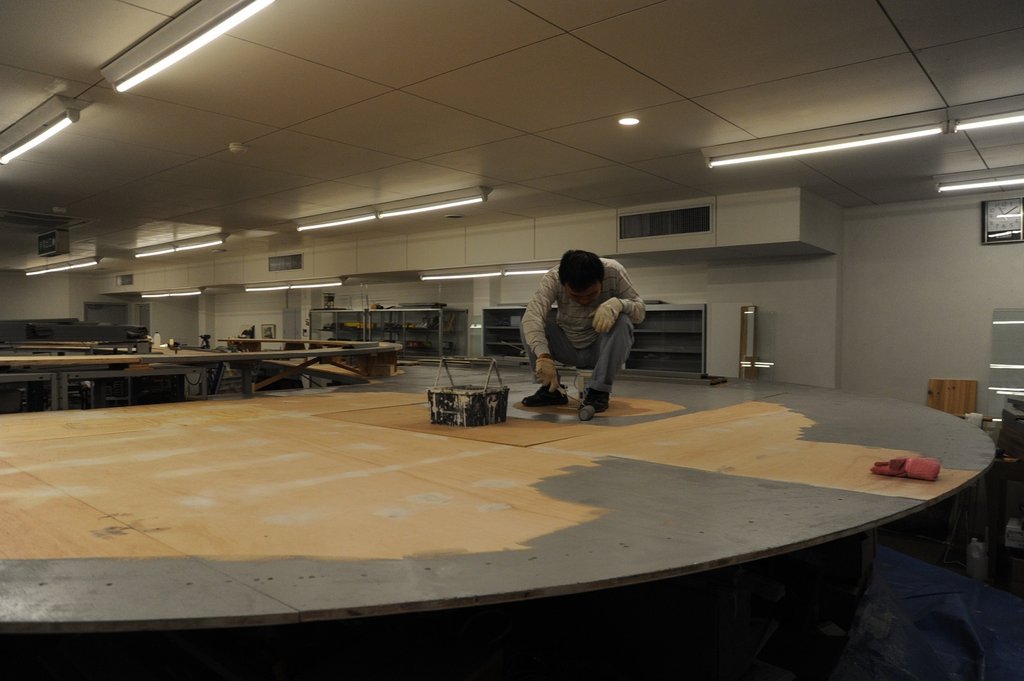

painting top 全体をを塗装した。手伝いに来て戴いたので大助かりである。この方が座っている部分はターンテイブル用地で塗装が不要である。ローラ刷毛で一気に塗装した。こういう広い面積の塗装で大切なことは、逃げ道の確保である。うっかりすると、どこにも出られないということがある。手前の一箇所が塗ってないのはその出口である。
 一度塗りでは毛羽立つので、乾燥後、全て紙やすりで研いで、再度塗り重ねた。塗料は例の油性塗料である。
 ターンテイブル部分の合板はまだ留めてないので、少し浮いている。ピットを切り抜いて、裏打ちをしてから固定する。補強材は、荷重が掛かるので撓みにくい 24 mm合板である。

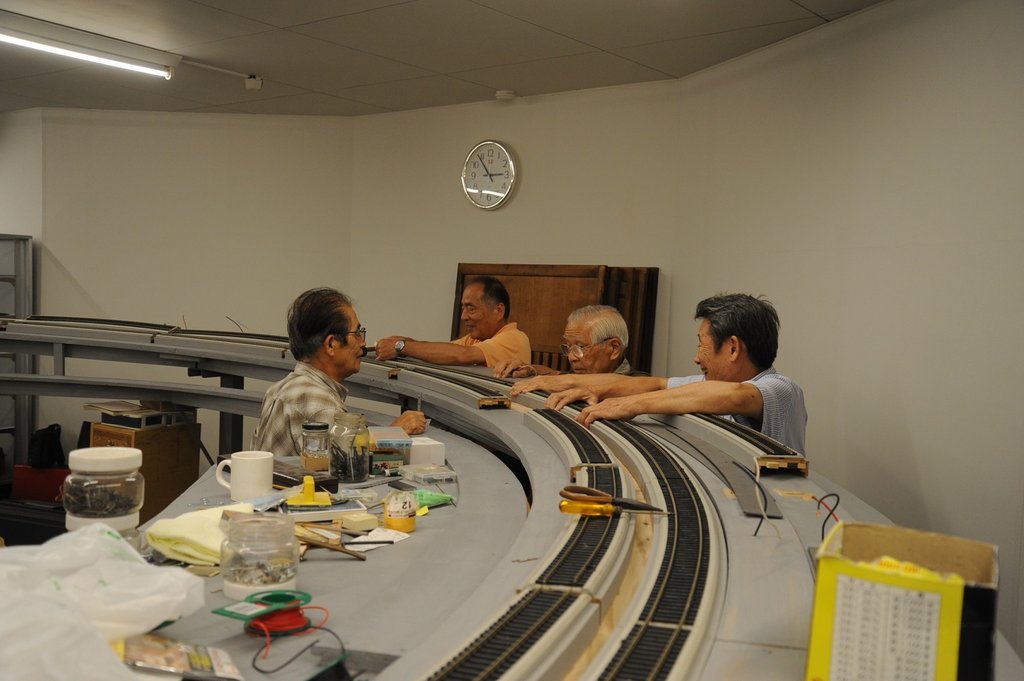

installing roadbed 完成している道床を基点から順次組んでいく。複数人で、隙間をなくすよう押し付けながら作業する。これはレイアウト建設の経験者に手伝いをお願いした。ここにいらっしゃる方々は、ご自宅にレイアウトをお持ちである。何も説明しなくても、確実に組んで戴くことができた。勾配のある複々線部分で、精度の必要な個所である。飛び出しているのは饋電線だ。

 道床が完成すれば次はエラストマの貼り付けである。以前施工した時は強力な薄い両面テープを使ったのだが、音が気になった。静かさが足らないのだ。エラストマと道床、あるいは枕木の間に適度な摩擦が生じると良いのだ。枕木は接着してはいけない。レイルとも固着を避けるべきである。どうしても固着する必要があるときは数本に1本程度の割合にすべきである。そういう意味でも、このエラストマの断面には意味がある。枕木が溝の中に嵌まっているので、釘で緩く留めておいても外れてこない。多少動く程度の束縛である。
 すなわち砂利を撒いて接着すると音が大きくなってしまう。自宅のレイアウトには砂利があるが、ただ撒いてあるだけである。

 饋電線はある程度の太さがないと、遠くで機関車のスピードが目に見えて遅くなる。勾配線では息切れも起こる可能性がある。2平方mmのものを用いた。圧着端子で確実に接続してある。
 レイルの継目に給電し、レイルボンドで隣につないであるので、最大レイル1本分の抵抗値しかないわけである。
